Installation d'un bloc d'unités M.2 remplaçables à chaud

Suivez les instructions de cette section pour installer un bloc d'unités M.2 remplaçables à chaud.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez l'emballage antistatique contenant l'unité en contact avec une surface métallique non peinte de la solution, puis déballez et posez l'unité sur une surface antistatique.

  • Veillez à sauvegarder les données de votre unité, particulièrement si elle fait partie d'une grappe RAID, avant tout retrait du serveur.

  • Pour éviter d’endommager les connecteurs d’unités, vérifiez que le carter supérieur du serveur est en place et correctement fermé après chaque installation ou retrait d’unité.

  • Pour garantir le refroidissement adéquat du système, n’utilisez pas le serveur pendant plus de deux minutes sans qu’une unité ou un obturateur de baie d’unité ne soit installé dans chaque baie.

  • Avant d'apporter des modifications aux unités, aux contrôleurs (y compris aux contrôleurs intégrés à la carte mère), fonds de panier ou câbles d'unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Les paragraphes suivants décrivent les types d’unité pris en charge par le serveur et contiennent d’autres informations que vous devez prendre en compte avant d’installer une unité. Pour connaître la liste des unités prises en charge, voir Site Web Lenovo ServerProven.
  • En complément des instructions figurant dans le présent document, consultez la documentation fournie avec l'unité.
  • Afin de garantir l’intégrité de l’interférence électromagnétique (EMI) et le refroidissement de la solution, toutes les baies et tous les emplacements PCIe et PCI doivent être occupés ou protégés. Lorsque vous installez une unité, un adaptateur PCIe ou PCI, conservez le cache EMC et le panneau obturateur de la baie, ou le carter de l’emplacement d’adaptateur PCIe ou PCI. Vous en aurez besoin si vous retirez le périphérique par la suite.
  • Pour obtenir une liste exhaustive des périphériques en option pris en charge par le serveur, consultez le site Site Web Lenovo ServerProven.
  • Les baies d'unité sont numérotées pour indiquer l'ordre d’installation (en partant de « 0 »).
    • Pour un bloc d'unités M.2 remplaçables à chaud devant être installé à l'avant du serveur, voir Vue avant pour prendre connaissance de la numérotation des baies d'unité.
    • Pour un bloc d'unités M.2 remplaçables à chaud à installer à l'arrière du serveur, la baie gauche est la baie M.2 0 et la baie droite, la baie M.2 1.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Si un plateau d'unité est installé dans la baie d'unité, retirez-le.
    1. Faites glisser le taquet de déverrouillage pour déverrouiller la poignée.
    2. Faites pivoter la poignée en position ouverte.
    3. Saisissez la poignée et sortez le plateau de la baie d'unité.
    Figure 1. Retrait d'un plateau d'unité M.2
    Removing an M.2 drive tray
  2. Installez le bloc d'unités M.2 remplaçables à chaud.
    1. Vérifiez que la poignée est en position ouverte. Ensuite, alignez le bloc d'unité sur les glissières de la baie, puis poussez légèrement et avec précaution le bloc d'unité dans la baie, jusqu'à la butée.
    2. Faites pivoter la poignée en position complètement fermée, jusqu'à ce que le taquet de la poignée s'enclenche.

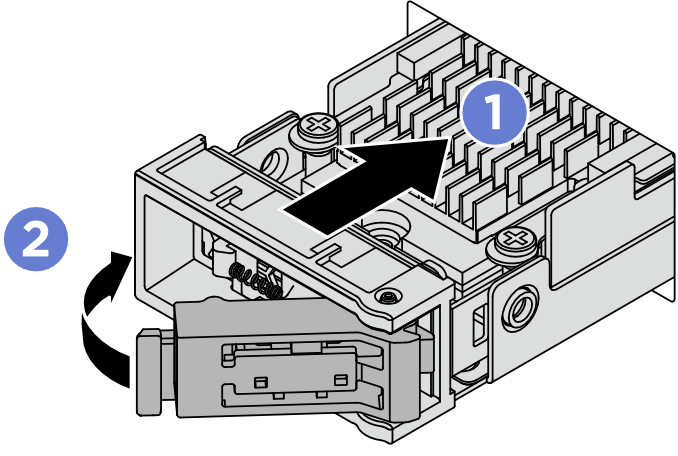

    Figure 2. Installation d'un bloc d'unités M.2
    Installing an E3.S hot-swap drive
  3. S'il faut installer un autre bloc d'unités M.2, faites-le maintenant ; si l'une des baies d'unité reste vide, placez-y une plateau d'unité pour assurer le refroidissement adéquat du système. Pour plus de détails sur l'installation du plateau d'unité M.2, voir Retrait d'un bloc d'unités M.2 remplaçables à chaud.
  4. Observez le voyant d’état de l’unité pour vérifier que celle-ci fonctionne correctement.

    • Si le voyant d’état jaune de l’unité est fixe, l’unité est défaillante et doit être remplacée.

    • Si le voyant d’activité de l’unité vert clignote, l’unité fonctionne.

Après avoir terminé

Si le serveur est configuré pour une opération RAID via un adaptateur ThinkSystem RAID, il se peut que vous deviez reconfigurer les batteries de disques après avoir installé les unités. Pour plus d’informations sur les opérations RAID et des instructions complètes concernant l’utilisation de l’adaptateur ThinkSystem RAID, voir la documentation correspondante.
