Installazione di un assieme dell'unità M.2 hot-swap

Seguire le istruzioni riportate in questa sezione per installare un assieme dell'unità M.2 hot-swap.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere a contatto l'involucro antistatico contenente l'unità con qualsiasi superficie metallica non verniciata della soluzione, quindi rimuovere l'unità dall'involucro e posizionarla su una superficie antistatica.

  • Accertarsi di salvare i dati sull'unità, specialmente se appartengono a un array RAID, prima di rimuoverla dal server.

  • Per evitare danni ai connettori dell'unità, verificare che il coperchio superiore del server si trovi al suo posto e che sia completamente chiuso durante le operazioni di installazione o rimozione di un'unità.

  • Per garantire un adeguato raffreddamento del sistema, evitare di utilizzare il server per più di due minuti senza un'unità o un elemento di riempimento del vano dell'unità installato in ciascun vano.

  • Prima di apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sulla scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

  • Prima di rimuovere un qualsiasi componente di un array RAID (ad esempio, unità, scheda RAID), effettuare un backup di tutte le informazioni sulla configurazione RAID.

Le seguenti note descrivono i tipi di unità supportati dal server e altre informazioni da considerare durante l'installazione di un'unità. Per un elenco delle unità supportate, vedere Sito Web Lenovo ServerProven.
  • Individuare la documentazione fornita con l'unità e attenersi alle relative istruzioni, oltre a quelle fornite in questo capitolo.
  • L'integrità da interferenze elettromagnetiche (EMI) e il raffreddamento della soluzione vengono protetti coprendo o occupando tutti i vani e gli slot PCI e PCIe. Quando si installa una unità, un adattatore PCI o PCIe, mettere da parte lo schermo EMC e l'elemento di riempimento dal comparto o dal pannello di copertura dell'adattatore PCI o PCIe nel caso in cui il dispositivo venga successivamente rimosso.
  • Per un elenco completo dei dispositivi opzionali supportati per il server, vedere Sito Web Lenovo ServerProven.
  • I vani dell'unità sono numerati per indicare l'ordine di installazione (a partire dal numero "0").
    • Per l'assieme dell'unità M.2 hot-swap da installare nella parte anteriore del server, vedere Vista anteriore per la numerazione dei vani delle unità.
    • Per installare l'assieme unità M.2 hot-swap nella parte posteriore del server, il vano sinistro è il vano M.2 0 e il vano destro è il vano M.2 1.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Se nel vano dell'unità è installato un vassoio dell'unità, rimuoverlo.
    1. Far scorrere il fermo di rilascio per sbloccare la maniglia.
    2. Ruotare la maniglia in posizione di apertura.
    3. Afferrare la maniglia ed estrarre il vassoio dal vano dell'unità.

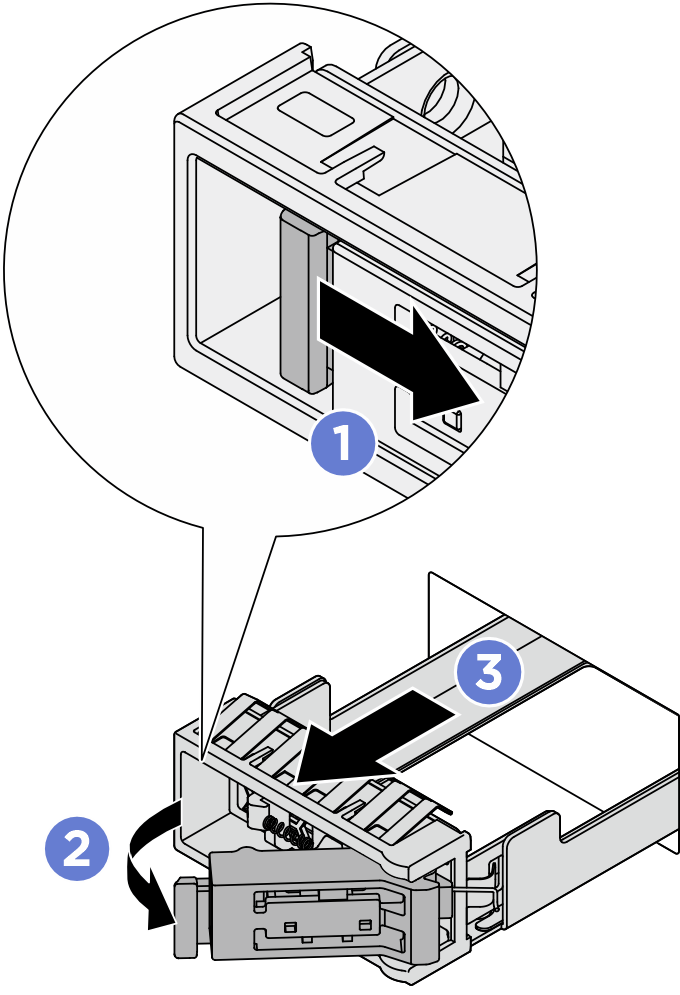

    Figura 1. Rimozione del vassoio di un'unità M.2
    Removing an M.2 drive tray
  2. Installare l'assieme dell'unità M.2 hot-swap.
    1. Assicurarsi che la maniglia sia in posizione di apertura. Allineare quindi l'assieme dell'unità alle guide di scorrimento del vano e spingere con delicatezza l'assieme dell'unità nel vano finché non si blocca.
    2. Ruotare la maniglia nella posizione di chiusura completa, finché il fermo della maniglia non scatta in posizione.

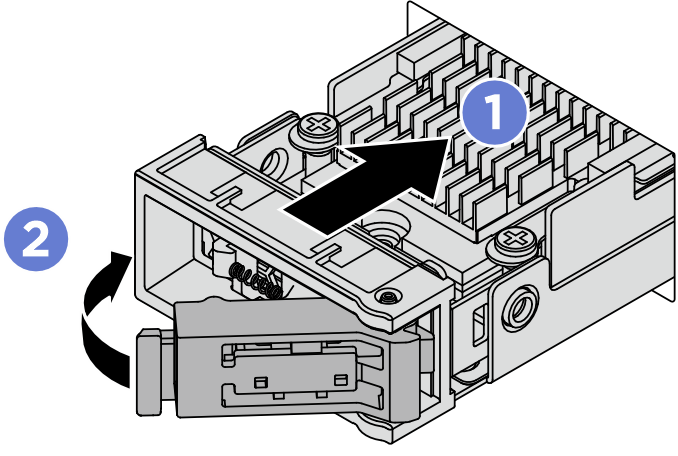

    Figura 2. Installazione di un assieme dell'unità M.2
    Installing an E3.S hot-swap drive
  3. Se è necessario installare un altro assieme dell'unità M.2, eseguire ora l'operazione; se uno dei vani dell'unità è rimasto vuoto, riempirlo con un vassoio dell'unità per un adeguato raffreddamento del sistema. Per i dettagli sull'installazione del vassoio dell'unità M.2, vedere Rimozione di un assieme dell'unità M.2 hot-swap.
  4. Verificare il LED di stato dell'unità per controllare che l'unità disco fisso funzioni correttamente.
    • Se il LED di stato giallo dell'unità è acceso con luce continua, l'unità è malfunzionante e deve essere sostituita.

    • Se il LED di attività verde dell'unità lampeggia, l'unità funziona correttamente.

Dopo aver terminato

Se il server è configurato per le operazioni RAID tramite un adattatore RAID ThinkSystem, potrebbe essere necessario riconfigurare gli array di dischi dopo aver installato le unità. Consultare la documentazione dell'adattatore RAID ThinkSystem per ulteriori informazioni sulle operazioni RAID e per istruzioni complete sull'utilizzo dell'adattatore RAID ThinkSystem.
