Vista anteriore

La vista anteriore del server varia in base al modello. A seconda del modello, il server può avere un aspetto leggermente diverso dalle figure in questa sezione.

Fare riferimento alle seguenti viste anteriori per differenti modelli di server:
Nota

Per i pulsanti e i LED nella parte anteriore del server, vedere Pulsanti e LED sulla vista anteriore.

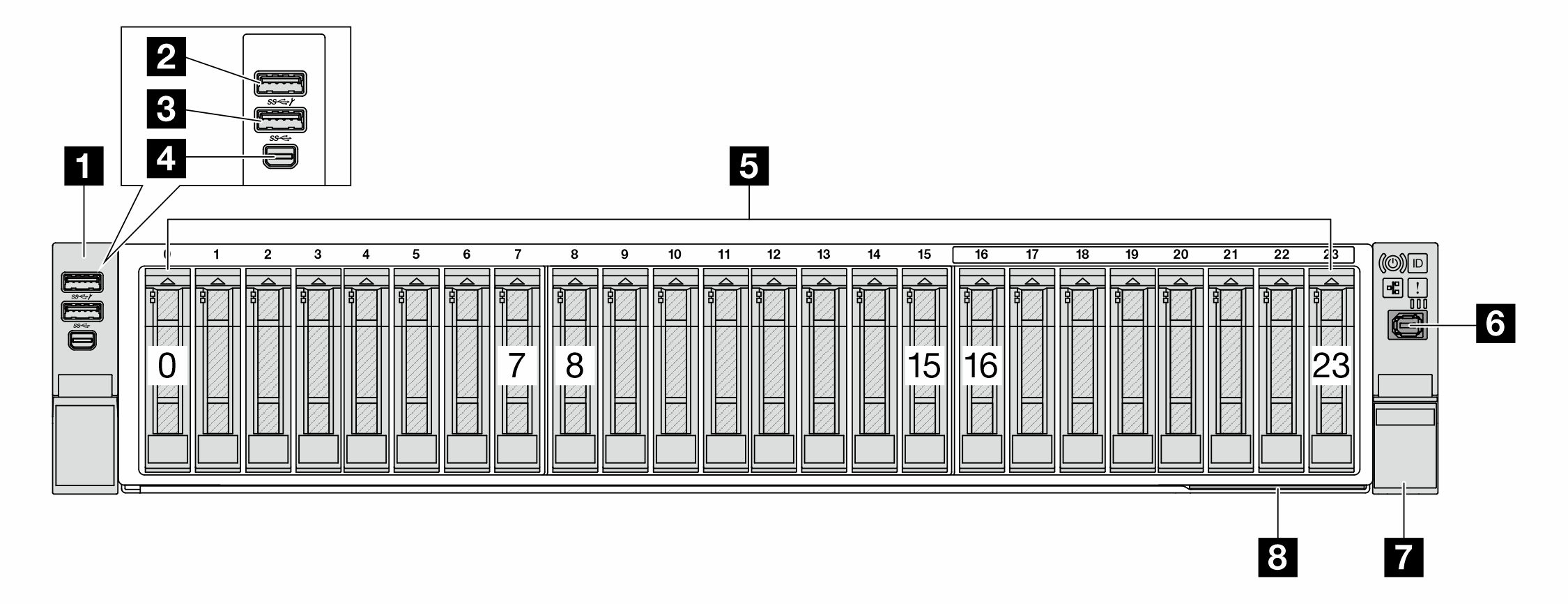

Vista anteriore dello chassis da 2,5"​


Front view of 2.5-inch chassis

1 Fermo del rack sinistro2 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)
3 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale)4 Connettore Mini DisplayPort
5 Vani delle unità6 Connettore di diagnostica esterno
7 Fermo del rack destro (con pannello anteriore dell'operatore)8 Scheda informativa estraibile

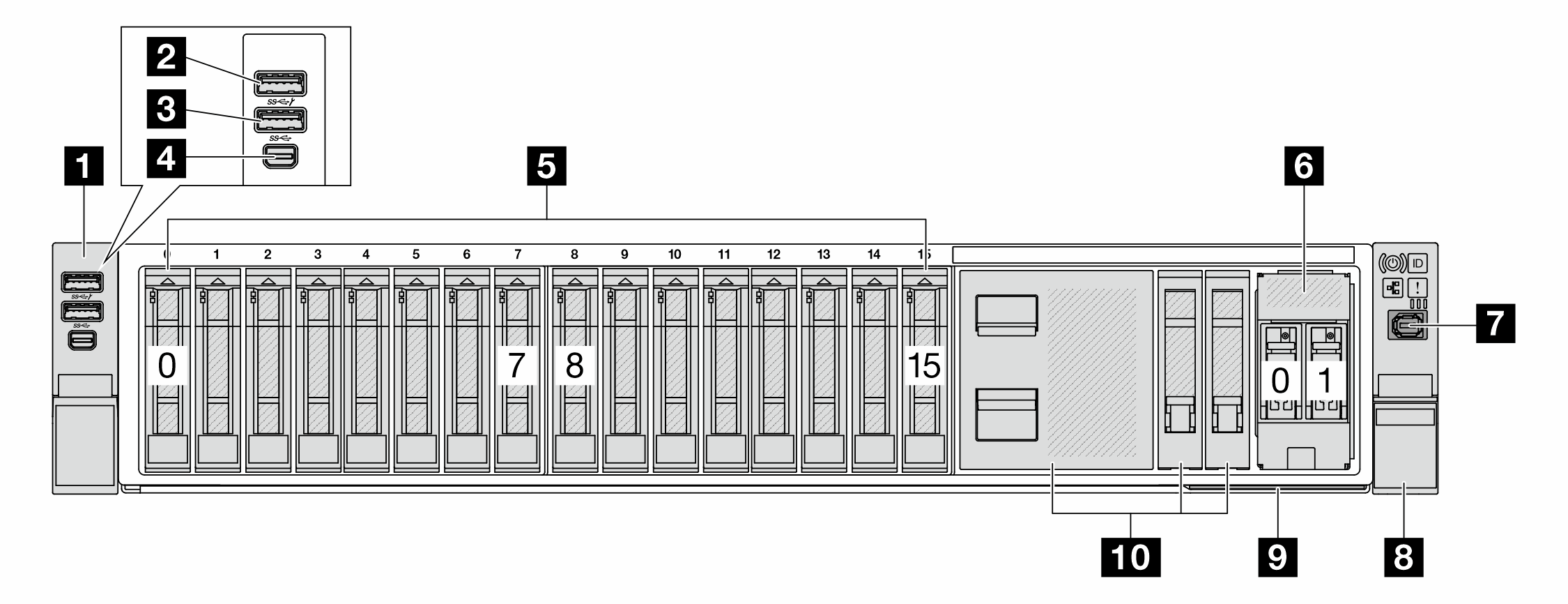

Vista anteriore dello chassis da 2,5" con vani delle unità M.2​


Front view of 2.5-inch chassis with front M.2 assembly

1 Fermo del rack sinistro2 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)
3 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale)4 Connettore Mini DisplayPort
5 Vani delle unità6 Vani dell'unità M.2
7 Connettore di diagnostica esterno8 Fermo del rack destro (con pannello anteriore dell'operatore)
9 Scheda informativa estraibile10 Elementi di riempimento dell'unità

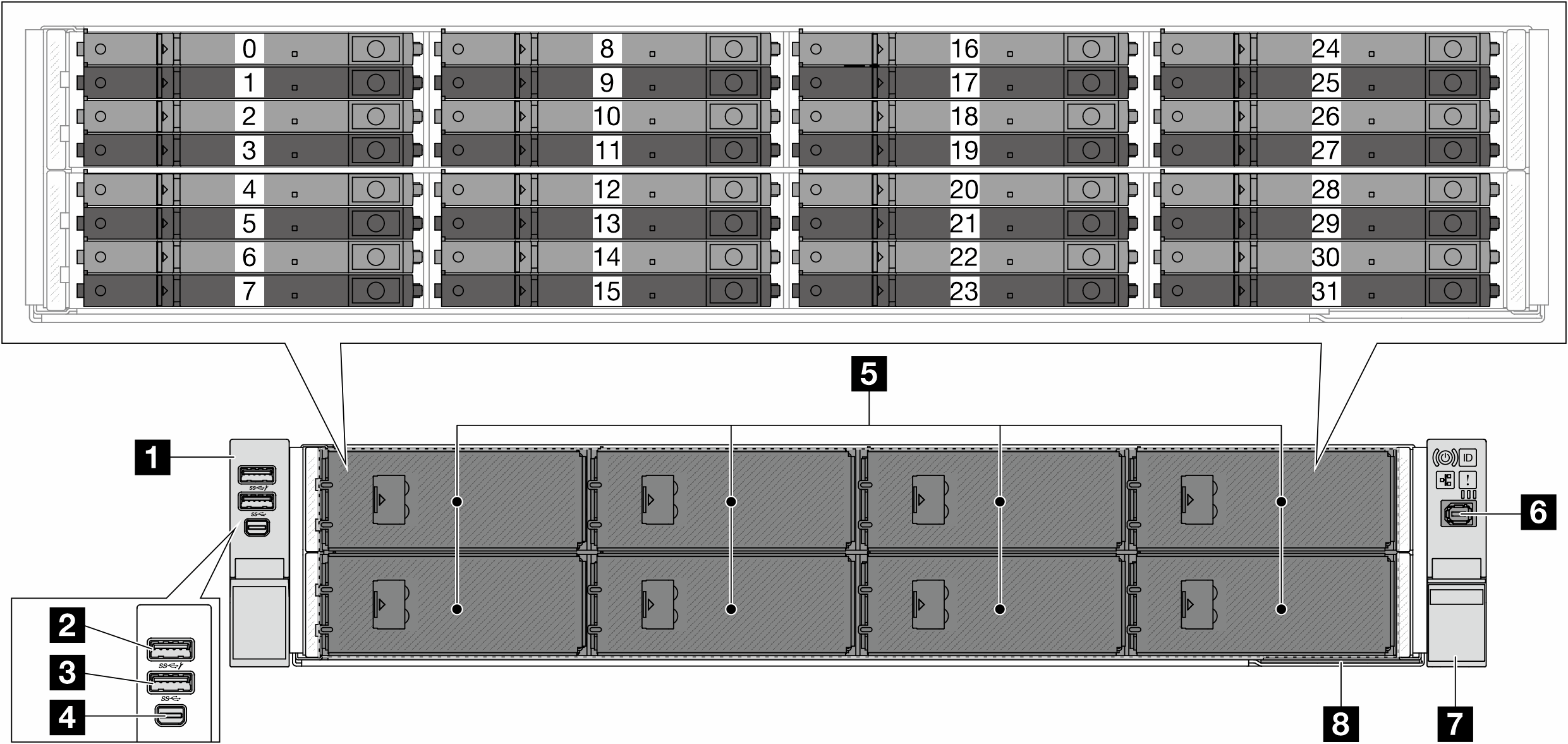

Vista anteriore dello chassis E3.S​


Front view of E3.S chassis(model 2)

1 Fermo del rack sinistro2 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)
3 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale)4 Connettore Mini DisplayPort
5 Vani delle unità6 Connettore di diagnostica esterno
7 Fermo del rack destro (con pannello anteriore dell'operatore)8 Scheda informativa estraibile

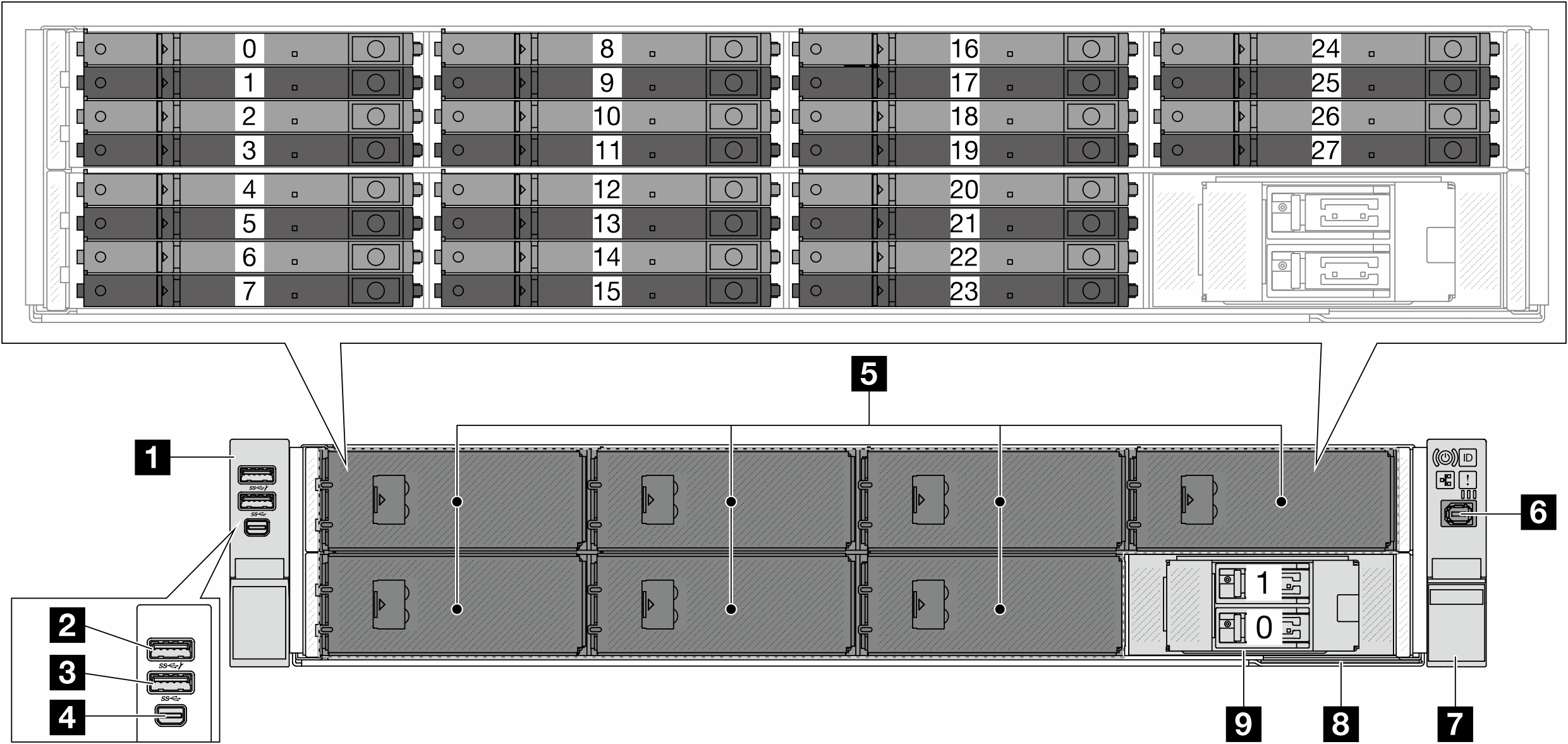

Vista anteriore dello chassis E3.S con vani delle unità M.2​


Front view of E3.S chassis with front M.2 assembly

1 Fermo del rack sinistro2 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)
3 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale)4 Connettore Mini DisplayPort
5 Vani delle unità6 Connettore di diagnostica esterno
7 Fermo del rack destro (con pannello anteriore dell'operatore)8 Scheda informativa estraibile
9 Vani dell'unità M.2

Vista anteriore dello chassis da 3,5"​

Nota
Nella configurazione anteriore a 8 vani da 3,5" con adattatori GPU, i vani delle unità 0, 3, 6 e 9 sono coperti da un elemento di riempimento dell'unità a 4 vani.

Front view of 3.5-inch chassis

1 Fermo del rack sinistro2 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)
3 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale)4 Connettore Mini DisplayPort
5 Vani delle unità6 Connettore di diagnostica esterno
7 Fermo del rack destro (con pannello anteriore dell'operatore)8 Scheda informativa estraibile

Panoramica dei componenti anteriori​

Fermi del rack​

Se il server è installato in un rack, è possibile utilizzare i fermi del rack per estrarre il server dal rack facendolo scorrere. È anche possibile utilizzare i fermi e le viti del rack per fissare il server al rack in modo che non possa scivolare verso l'esterno, in particolare in aree soggette a vibrazioni.

Il server supporta i seguenti tipi di fermi del rack.

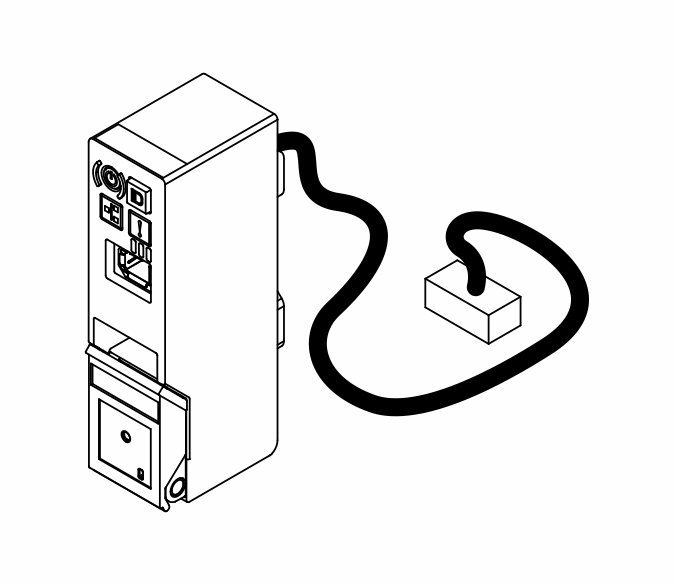

Il server supporta uno dei seguenti fermi del rack sinistro:Fermo del rack destro (con pannello anteriore dell'operatore)

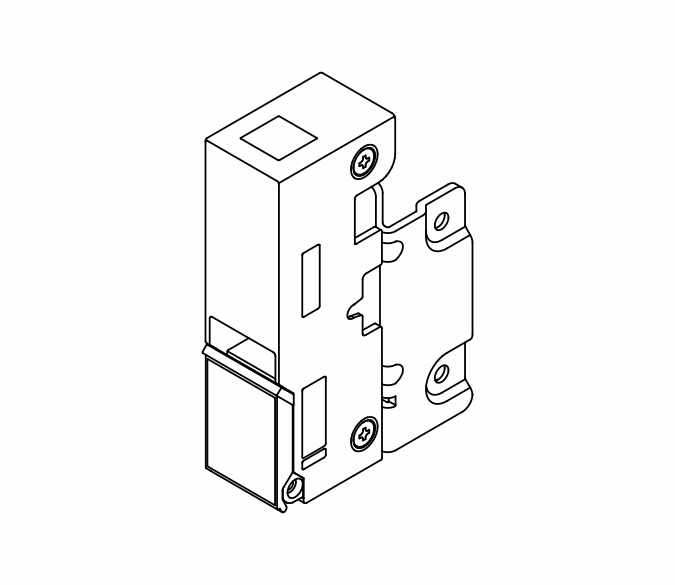

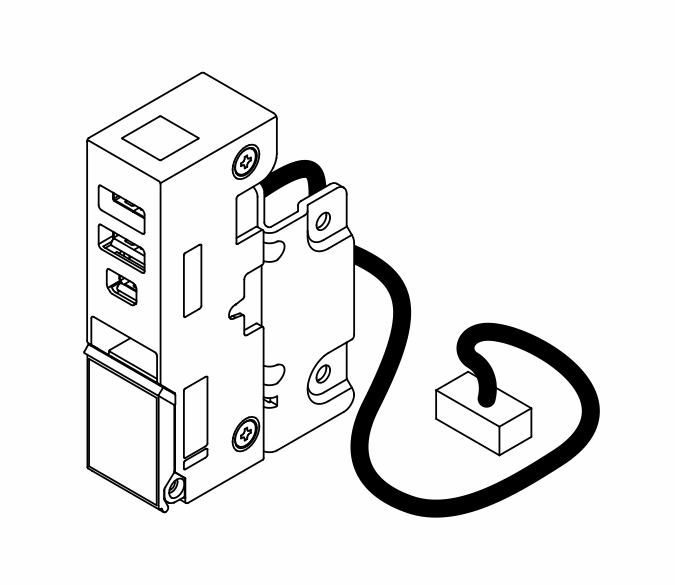

Fermo del rack sinistro standardFermo del rack sinistro con USB/MiniDP






Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0​

Il connettore può funzionare come un normale connettore USB 3.2 Gen 1 per il sistema operativo host. Può essere utilizzato per collegare un dispositivo compatibile con USB, come una tastiera USB, un mouse USB o un dispositivo di storage USB.

Inoltre, il connettore può funzionare come porta di gestione USB 2.0 Lenovo XClarity Controller.

Connettore USB 3.2 Gen 1 (5 Gbps)​

Il connettore può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.

Connettore Mini DisplayPort​

Il connettore Mini DisplayPort (MiniDP), può essere utilizzato per collegare un monitor ad alte prestazioni, un monitor ad azionamento diretto con un convertitore video o altri dispositivi che utilizzano un connettore MiniDP. La risoluzione video massima è 1.920 x 1.200 a 60 Hz.

Vani delle unità​

I vani delle unità sono progettati per unità hot-swap o moduli di memoria CXL (CMM) non hot-swap E3.S. Il numero di unità o CMM installate nel server varia a seconda del modello. Quando si installano le unità, seguire l'ordine dei numeri dei vani dell'unità.
Nota
Quando si installano unità hot-swap E3.S o CMM non hot-swap, seguire le configurazioni E3.S supportate in Instradamento dei cavi interni.

Elementi di riempimento dell'unità​

L'elemento di riempimento dell'unità viene utilizzato per coprire un vano dell'unità libero. L'integrità EMI e il raffreddamento del server vengono protetti occupando tutti i vani. I vani dell'unità liberi devono essere occupati da elementi di riempimento dell'unità.

Connettore di diagnostica esterno​

Il connettore è per il collegamento di un ricevitore di diagnostica esterno. Per ulteriori informazioni sulle relative funzioni, vedere Ricevitore di diagnostica esterno.

Scheda informativa estraibile​

L'etichetta di accesso alla rete di Lenovo XClarity Controller è situata sulla scheda informativa estraibile. Il nome host e l'indirizzo locale del collegamento IPv6 (LLA) predefiniti di Lenovo XClarity Controller si trovano sull'etichetta.

Per ulteriori informazioni, vedere Impostazione della connessione di rete per Lenovo XClarity Controller.

Vani dell'unità M.2​

Il server supporta due unità M.2 hot-swap nella parte anteriore o posteriore.

  • Pulsanti e LED sulla vista anteriore
    L'argomento fornisce informazioni sui pulsanti e i LED nella parte anteriore del server. A seconda del modello, il server potrebbe avere un aspetto diverso rispetto alla figura riportata in questo argomento.
