Ricevitore di diagnostica esterno

Il ricevitore di diagnostica esterno è un dispositivo esterno che può essere collegato al server con un cavo e consente di accedere rapidamente alle informazioni di sistema, come errori, stato del sistema, firmware, rete e informazioni di integrità.

Nota
Il ricevitore di diagnostica esterno è un componente opzionale che deve essere acquistato separatamente.

Posizione del ricevitore di diagnostica esterno​

PosizioneDescrizione

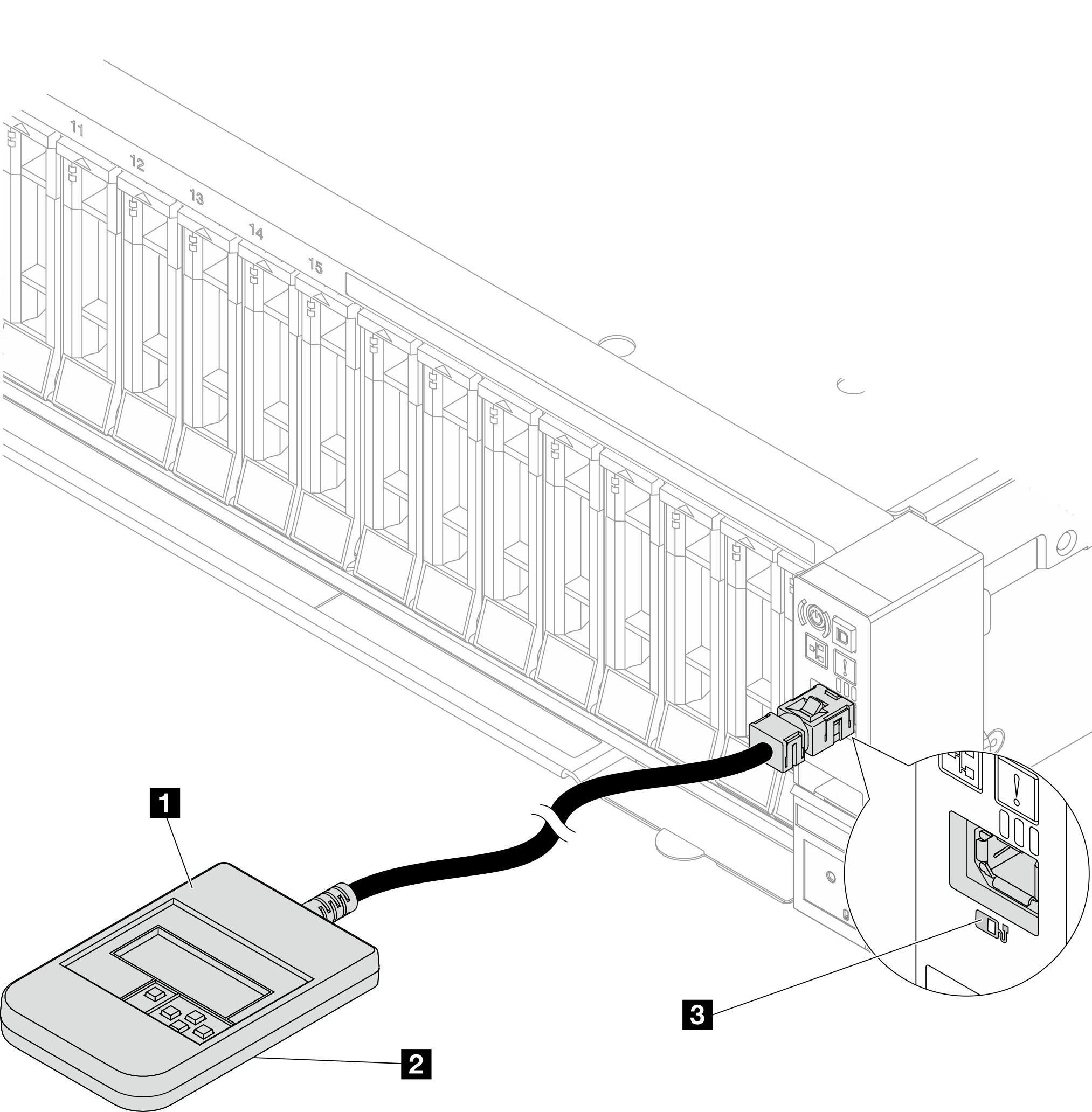

Il ricevitore di diagnostica esterno è collegato al server con un cavo esterno.


External diagnostics handset connected with a cable

1 Ricevitore di diagnostica esterno
2 Base magnetica

Con questo componente, il ricevitore di diagnostica può essere collegato alla parte superiore o laterale del rack, liberando le mani per le attività di assistenza.

3 Connettore di diagnostica esterno

Questo connettore si trova sulla parte anteriore del server ed è utilizzato per collegare un ricevitore di diagnostica esterno.

Nota

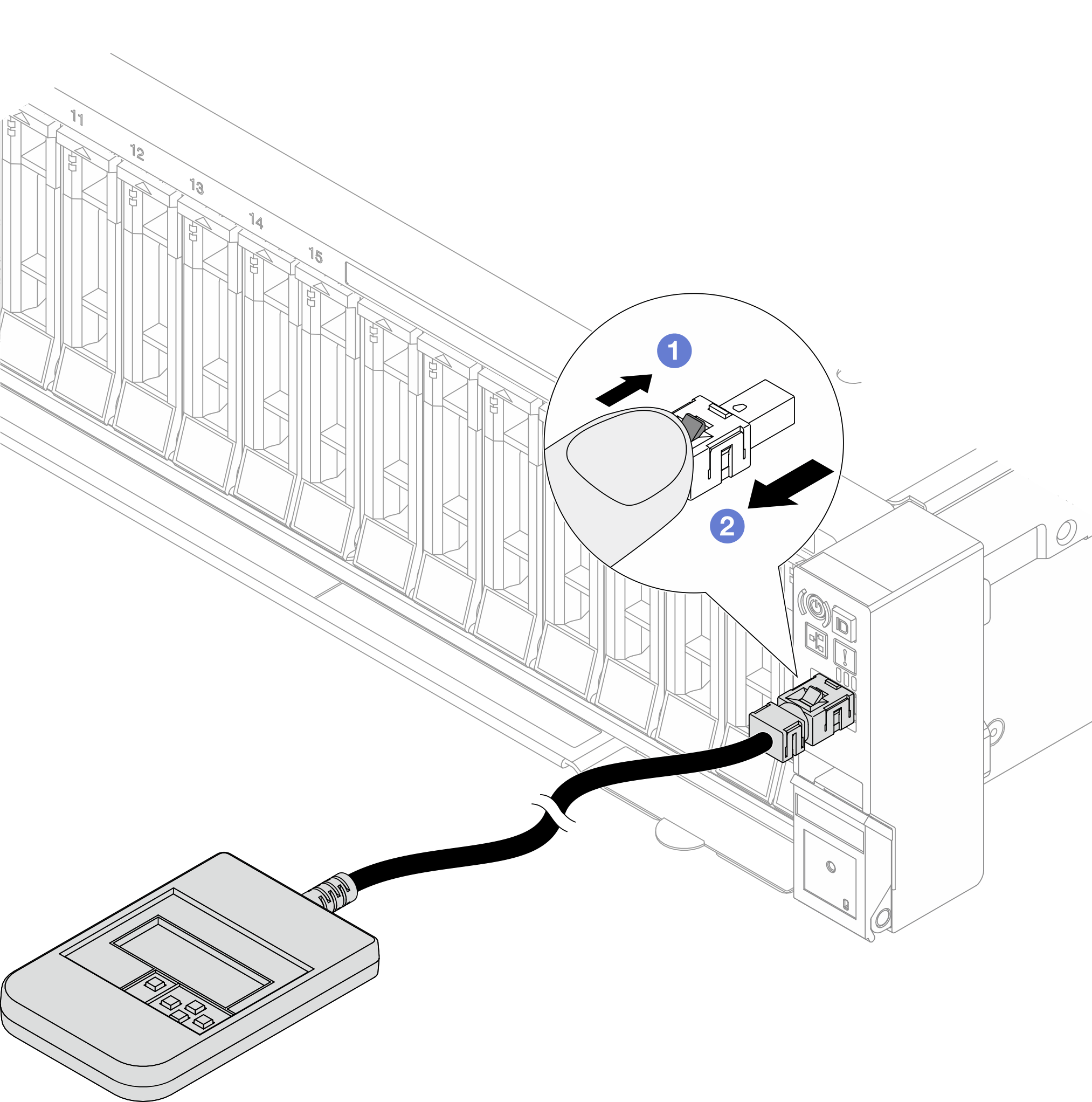

Quando si scollega il ricevitore di diagnostica esterno, seguire le istruzioni seguenti:
Unplugging the external diagnostics handset

  • Premere in avanti il fermo in plastica sulla presa.
  • Tenere il fermo e rimuovere il cavo dal connettore.

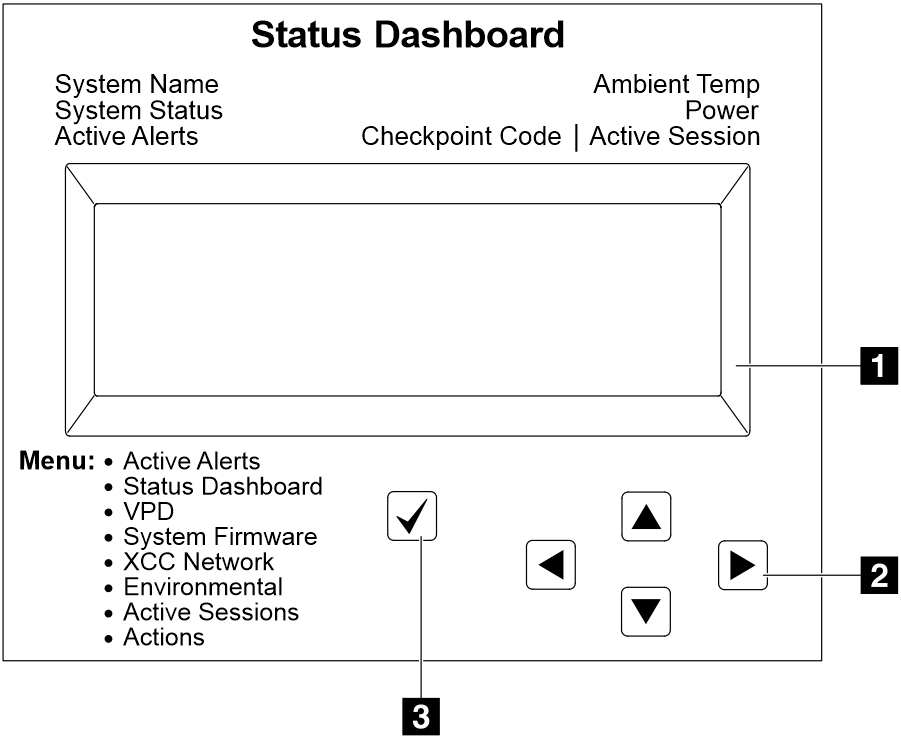

Panoramica del pannello del display​

Il dispositivo di diagnostica è formato da un display LCD e da 5 pulsanti di navigazione.


Display panel controls with identifying callouts

1 Display LCD
2 Pulsanti di scorrimento (su/giù/a sinistra/a destra)

Premere i pulsanti di scorrimento per individuare e selezionare le informazioni di sistema.

3 Pulsante di selezione

Premere questo pulsante per selezionare le opzioni nel menu.

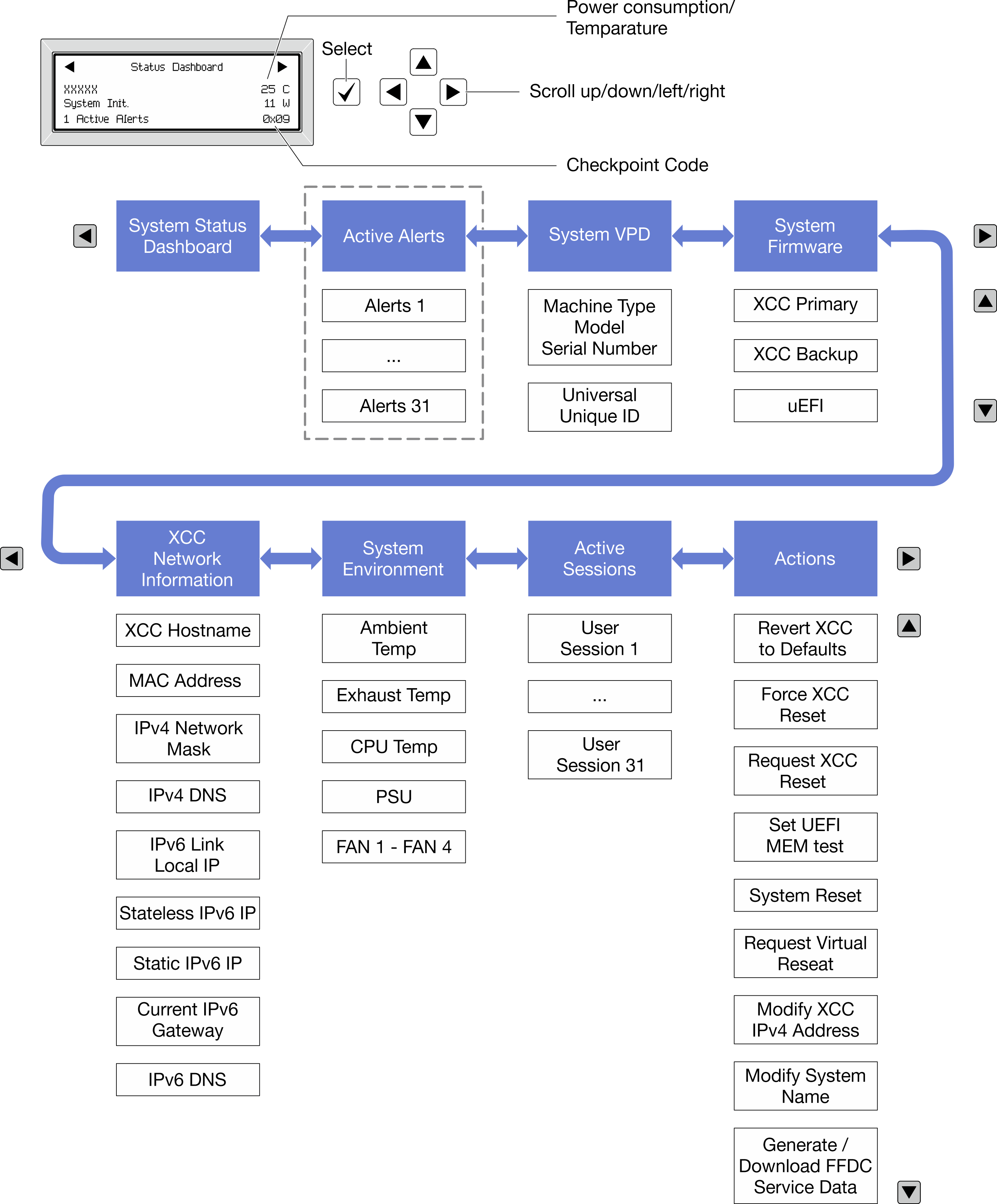

Diagramma di flusso delle opzioni​

Il ricevitore di diagnostica esterno mostra varie informazioni sul sistema. Spostarsi tra le opzioni con i tasti di scorrimento.

A seconda del modello, le opzioni e le voci sul display LCD potrebbero variare.


Display panel option flow

Elenco completo dei menu​

Di seguito è riportato l'elenco delle opzioni disponibili. Passare da un'opzione alle informazioni subordinate con il pulsante di selezione e spostarsi tra le opzioni o le informazioni con i pulsanti di scorrimento.

A seconda del modello, le opzioni e le voci sul display LCD potrebbero variare.

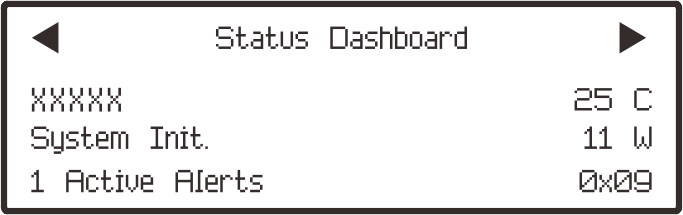

Menu Home (dashboard con lo stato del sistema)
Menu HomeEsempio

1 Nome di sistema

2 Stato del sistema

3 Quantità di avvisi attivi

4 Temperatura

5 Consumo energetico

6 Codice checkpoint


Display panel home menu

Avvisi attivi
SottomenuEsempio

Schermata Home: Quantità di errori attivi

Nota
Nel menu Avvisi attivi viene visualizzata solo la quantità di errori attivi. In assenza di errori, il menu Avvisi attivi non sarà disponibile durante la navigazione.
1 Active Alerts
Schermata Dettagli:

  • ID messaggio di errore (tipo: errore/avvertenza/informazioni)

  • Data e ora di ricorrenza

  • Possibili origini dell'errore

  • Active Alerts: 1
  • Press ▼ to view alert details
  • FQXSPPU009N(Error)
  • 04/07/2020 02:37:39 PM
  • CPU 1 Status:
  • Configuration Error
Informazioni VPD del sistema
SottomenuEsempio

  • Tipo di macchina e numero di serie

  • UUID (Identificatore unico universale)

  • Machine Type: xxxx
  • Serial Num: xxxxxx
  • Universal Unique ID:xxxxxxxxxxxxxxxxxxxxxxxxxxxx
Firmware di sistema
SottomenuEsempio

Primario XCC

  • Livello di firmware (stato)

  • ID build

  • Numero di versione

  • Data di rilascio

XCC Primary (Active)
Build: DVI399T
Version: 4.07
Date: 2020-04-07

Backup XCC

  • Livello di firmware (stato)

  • ID build

  • Numero di versione

  • Data di rilascio

XCC Backup (Active)
Build: D8BT05I
Version: 1.00
Date: 2019-12-30

UEFI

  • Livello di firmware (stato)

  • ID build

  • Numero di versione

  • Data di rilascio

UEFI (Inactive)
Build: D0E101P
Version: 1.00
Date: 2019-12-26
Informazioni di rete XCC
SottomenuEsempio

  • Nome host XCC

  • Indirizzo MAC

  • Maschera di rete IPv4

  • DNS IPv4

  • IP locale del collegamento IPv6

  • IP IPv6 senza stato

  • IP IPv6 statico

  • Gateway IPv6 corrente

  • DNS IPv6

Nota
Viene visualizzato solo l'indirizzo MAC attualmente in uso (estensione o condiviso).
  • XCC Network Information
  • XCC Hostname: XCC-xxxx-SN
  • MAC Address:
  • xx:xx:xx:xx:xx:xx
  • IPv4 IP:
  • xx.xx.xx.xx
  • IPv4 Network Mask:
  • x.x.x.x
  • IPv4 Default Gateway:
  • x.x.x.x
Informazioni ambiente di sistema
SottomenuEsempio

  • Temperatura ambiente

  • Temperatura dello scarico

  • Temperatura della CPU

  • Stato PSU

  • Velocità di rotazione delle ventole per RPM

Ambient Temp: 24 C
Exhaust Temp: 30 C
CPU1 Temp: 50 C
PSU1: Vin= 213 w
Inlet= 26 C
FAN1 Front:     21000 RPM
FAN2 Front:     21000 RPM
FAN3 Front:     21000 RPM
FAN4 Front:     21000 RPM
Sessioni attive
SottomenuEsempio
Quantità di sessioni attiveActive User Sessions: 1
Azioni
SottomenuEsempio
Sono disponibili varie azioni rapide:

  • Ripristino dei valori predefiniti XCC

  • Forzatura della reimpostazione XCC

  • Richiesta di reimpostazione XCC

  • Impostazione test di memoria UEFI

  • Richiesta di riposizionamento virtuale

  • Modifica di indirizzo IPv4 statico/maschera di rete/gateway XCC

  • Modifica del nome di sistema

  • Generazione/download dei dati del servizio FFDC

  • Request XCC Reset?
  • This will request the BMC to reboot itself.
  • Hold √ for 3 seconds
