LED sull'assieme della scheda di sistema

Le figure seguenti mostrano i LED (Light-Emitting Diode) presenti sull'assieme della scheda di sistema.

LED della scheda del processore​

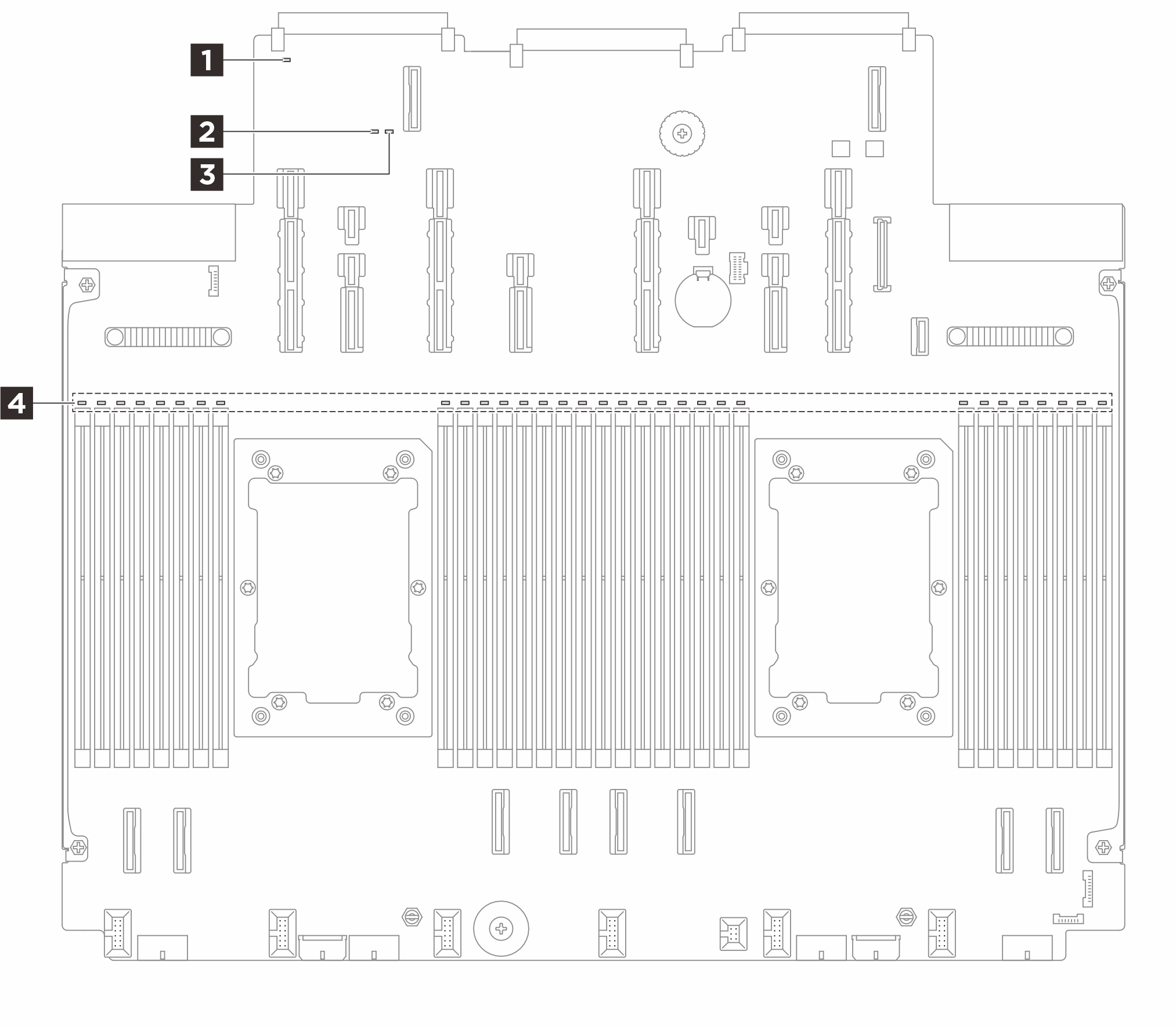

Figura 1. LED sulla scheda del processore
LEDs on the processor board

1 LED di errore di sistema (giallo)

2 LED di stato del sistema (verde)

3 LED di heartbeat FPGA (verde)

4 LED di errore DIMM (ambra)

1 LED di errore di sistema (giallo)

DescrizioneQuando questo LED giallo è acceso, è possibile che siano accesi anche uno o più LED aggiuntivi sul server, utili per individuare l'origine dell'errore.
AzioneControllare i log di sistema o i LED di errore interni per identificare la parte malfunzionante. Per ulteriori informazioni, vedere LED e pulsanti sul pannello anteriore dell'operatore.

2 LED di stato del sistema (verde)

DescrizioneIl LED di stato del sistema indica lo stato di funzionamento del sistema.

  • Lampeggia rapidamente (circa quattro volte al secondo): errore di alimentazione o in attesa dell'autorizzazione di alimentazione XCC.

  • Lampeggia lentamente (circa una volta al secondo): spento e pronto per essere acceso (stato di standby).

  • Acceso: acceso.

Azione

  • Se il LED di stato del sistema lampeggia velocemente per 5 minuti e non è possibile eseguire l'accensione, controllare il LED di heartbeat XCC e seguire le azioni per il LED di heartbeat XCC.

  • Se il LED di stato del sistema rimane spento o lampeggia rapidamente (circa quattro volte al secondo) e il LED di errore del sistema sul pannello anteriore è acceso (giallo), il sistema è in stato di errore di alimentazione. Effettuare le seguenti operazioni:

    1. Collegare nuovamente il cavo di alimentazione.

    2. Rimuovere gli adattatori/i dispositivi installati, uno per volta, finché non si raggiunge la configurazione minima per il debug.

    3. (Solo tecnici qualificati) Se il problema persiste, acquisire il log FFDC e sostituire la scheda del processore.

    4. Se il problema persiste comunque, contattare il supporto Lenovo.

3 LED di heartbeat FPGA (verde)

DescrizioneIl LED di heartbeat FPGA consente di identificare lo stato di FPGA.

  • Lampeggiante (circa una volta al secondo): FPGA funziona normalmente.

  • Acceso o spento: FPGA non funziona.

Azione

Se il LED di heartbeat FPGA è sempre spento o sempre acceso, procedere nel modo seguente:

  1. Sostituire la scheda del processore.

  2. Se il problema persiste, contattare il supporto Lenovo.

4 LED di errore DIMM (ambra)

DescrizioneUn LED di errore del modulo di memoria acceso indica che il modulo di memoria corrispondente è guasto.
Azione

Per ulteriori informazioni, vedere Problemi relativi alla memoria.

LED della scheda I/O di sistema​

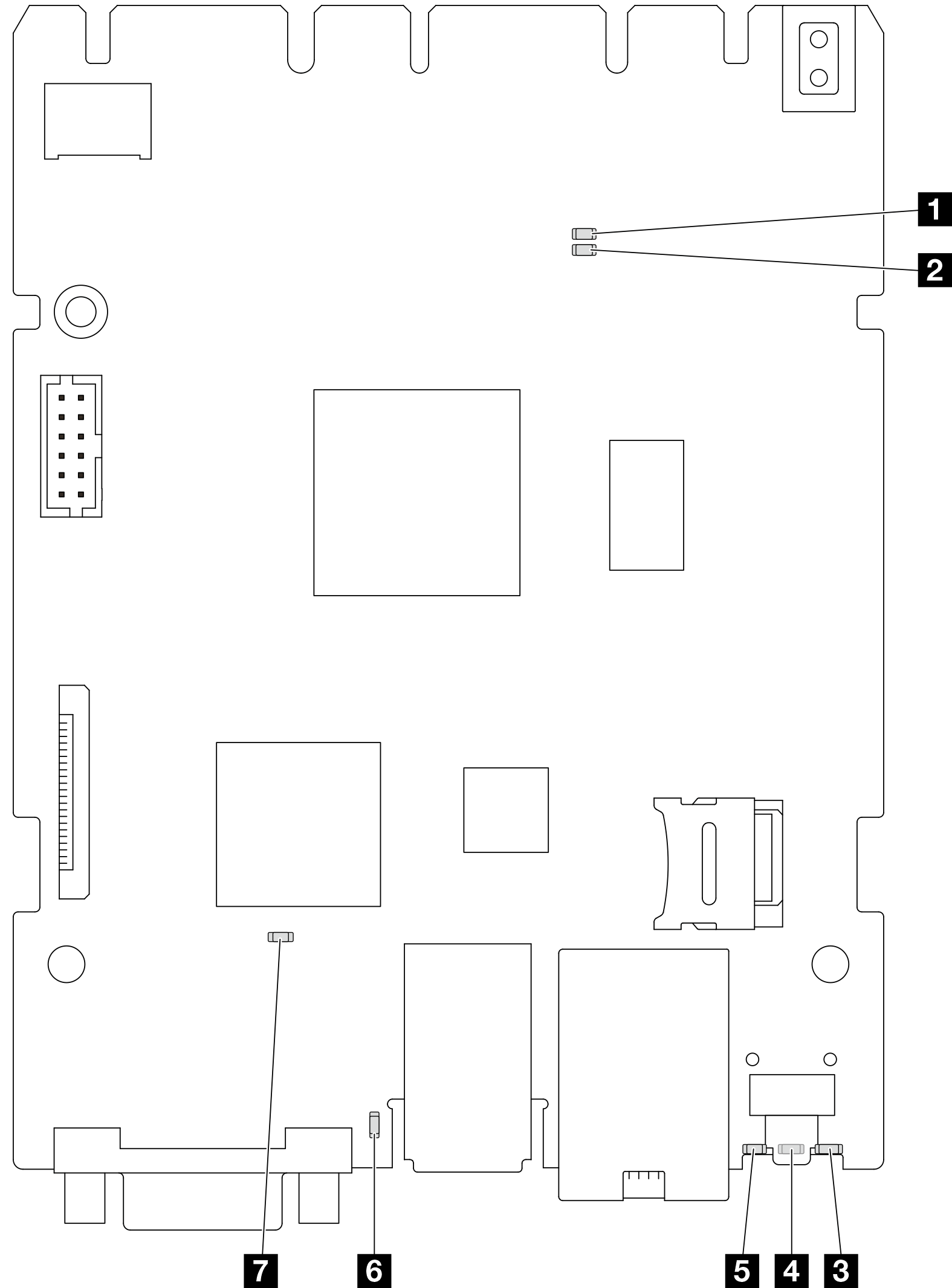

Figura 2. LED sulla scheda I/O di sistema (DC-SCM)
LEDs on the system I/O board

1 LED AP0 (verde)

2 LED AP1 (verde)

3 LED di errore RoT (giallo)

4 LED di errore di sistema (giallo)

5 LED di ID sistema (blu)

6 LED di heartbeat XCC (verde)

7 LED di heartbeat FPGA SCM (verde)

Tabella 1. Descrizione dei LED
Scenario1 LED AP02 LED AP13 LED di errore RoT7 LED di heartbeat FPGA SCM6 LED di heartbeat XCCAzioni
Errore irreversibile del modulo firmware e sicurezza RoTSpentoSpentoAccesoN/DN/DSostituire la scheda I/O di sistema.
LampeggianteN/DAccesoN/DN/DSostituire la scheda I/O di sistema.
LampeggianteN/DAccesoAccesoN/DSostituire la scheda I/O di sistema.
Nessuna alimentazione di sistema (LED di heartbeat FPGA spento)SpentoSpentoSpentoSpentoSpentoSe l'alimentazione CA è attiva, ma l'assieme della scheda di sistema non è alimentato:

  1. Controllare l'unità di alimentazione (PSU) o la scheda PIB (Power Inverter Board), se presente. Se l'unità PSU o la scheda PIB presenta errori, effettuarne la sostituzione.

  2. Se l'unità PSU o la scheda PIB non presenta errori, effettuare le seguenti operazioni:

    1. Sostituire la scheda I/O di sistema.

    2. Sostituire la scheda del processore.

Errore reversibile del firmware XCCLampeggianteN/DSpentoN/DN/DSolo informativo. Nessuna azione richiesta.
Per il firmware XCC è stato eseguito il ripristino da un erroreLampeggianteN/DSpentoN/DN/DSolo informativo. Nessuna azione richiesta.
Errore di autenticazione del firmware UEFIN/DLampeggianteSpentoN/DN/DSolo informativo. Nessuna azione richiesta.
Per il firmware UEFI è stato eseguito il ripristino da un errore di autenticazioneN/DAccesoSpentoN/DN/DSolo informativo. Nessuna azione richiesta.
Il sistema è OK (LED di heartbeat FPGA acceso)AccesoAccesoSpentoAccesoAccesoSolo informativo. Nessuna azione richiesta.

4 LED di errore di sistema (giallo)

DescrizioneQuando questo LED giallo è acceso, è possibile che siano accesi anche uno o più LED aggiuntivi sul server, utili per individuare l'origine dell'errore.
AzioneControllare i log di sistema o i LED di errore interni per identificare la parte malfunzionante. Per ulteriori informazioni, vedere LED e pulsanti sul pannello anteriore dell'operatore.

5 LED di ID sistema (blu)

DescrizioneIl LED ID di sistema anteriore consente di individuare il server.
AzioneOgni volta che si preme il pulsante ID di sistema, lo stato di entrambi i LED ID di sistema cambia e il LED di stato può essere acceso, lampeggiante o spento.

6 LED di heartbeat XCC (verde)

DescrizioneIl LED di heartbeat XCC consente di identificare lo stato del XCC.

  • Lampeggiante (circa una volta al secondo): XCC funziona normalmente.

  • Lampeggiante ad altre velocità o sempre acceso: XCC si trova nella fase iniziale o funziona in modo anomalo.

  • Spento: XCC non funziona.

Azione

  • Se il LED di heartbeat XCC è sempre spento o sempre acceso, procedere nel modo seguente:

    • Se non è possibile accedere a XCC:

      1. Collegare nuovamente il cavo di alimentazione.

      2. Verificare che la scheda I/O di sistema sia installata correttamente. (Solo tecnici qualificati) Eseguirne la reinstallazione se necessario.

      3. (Solo tecnici qualificati) Sostituire la scheda I/O di sistema.

    • Se è possibile accedere a XCC, sostituire la scheda I/O di sistema.

  • Se il LED di heartbeat XCC lampeggia sempre velocemente per 5 minuti, procedere nel modo seguente:

    1. Collegare nuovamente il cavo di alimentazione.

    2. Verificare che la scheda I/O di sistema sia installata correttamente. (Solo tecnici qualificati) Eseguirne la reinstallazione se necessario.

    3. (Solo tecnici qualificati) Sostituire la scheda I/O di sistema.

  • Se il LED di heartbeat XCC lampeggia sempre lentamente per 5 minuti, procedere nel modo seguente:

    1. Collegare nuovamente il cavo di alimentazione.

    2. Verificare che la scheda I/O di sistema sia installata correttamente. (Solo tecnici qualificati) Eseguirne la reinstallazione se necessario.

    3. Se il problema persiste, contattare il supporto Lenovo.
