LED del conjunto de la placa del sistema

Las siguientes ilustraciones muestran los diodos emisores de luz (LED) del conjunto de la placa del sistema.

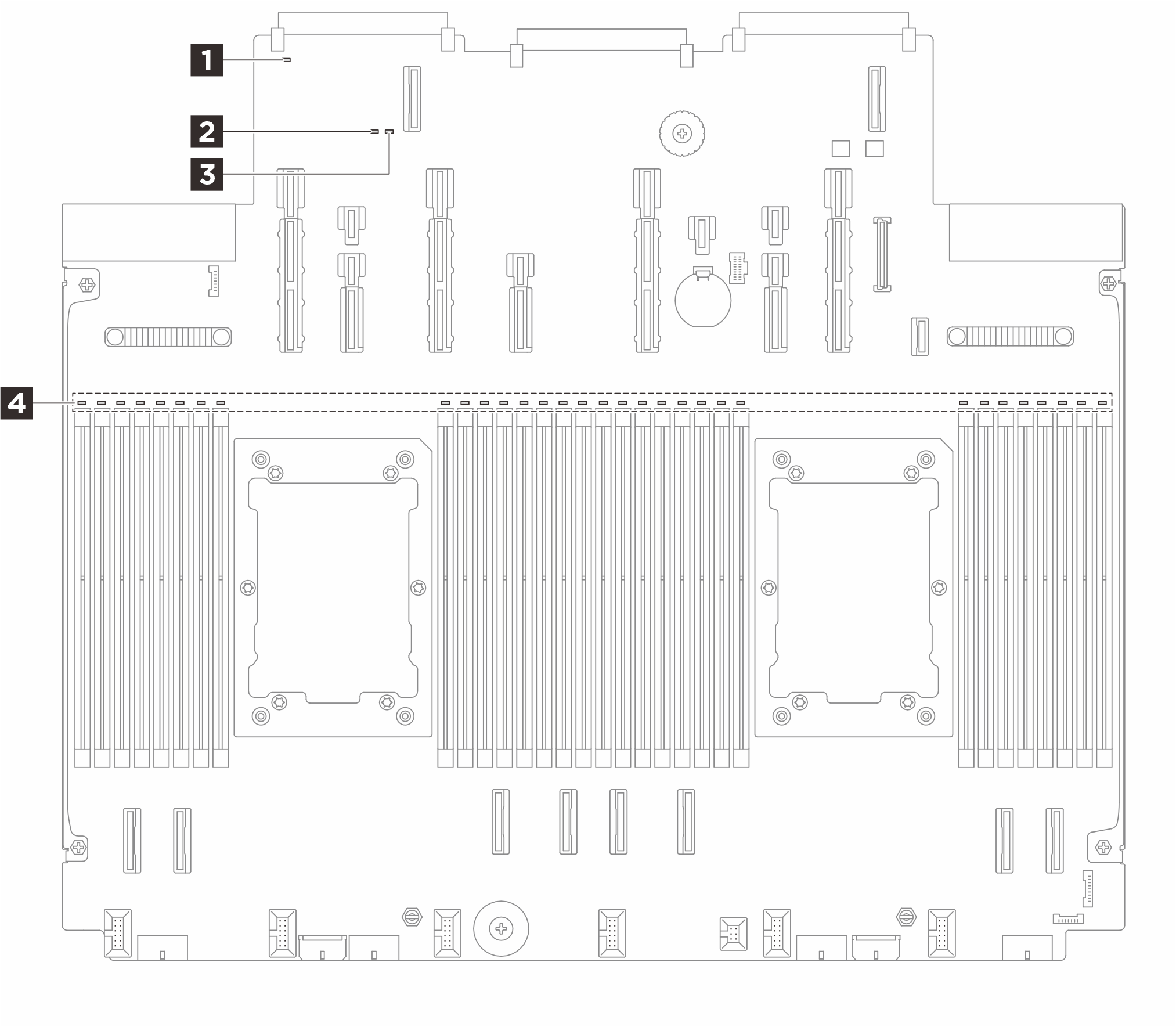

LED de la placa del procesador

1 LED de error del sistema (amarillo)

DescripciónCuando este LED amarillo se ilumina, es posible que también se iluminen uno o más LED del servidor para indicarle el origen del error.
AcciónCompruebe los registros del sistema o los LED de error internos para identificar la pieza que ha fallado. Para obtener más información, consulte LED y botones del panel frontal del operador.

2 LED de estado del sistema (verde)

DescripciónEl LED de estado del sistema indica el estado de funcionamiento del sistema.
  • Parpadeo rápido (cerca de cuatro parpadeos por segundo): falla de alimentación o en espera de permiso de alimentación listo de XCC.

  • Parpadeo lento (aproximadamente un parpadeo por segundo): apagado y listo para encenderse (estado en espera).

  • Encendido: encendido.

Acción
  • Si el LED de estado del sistema parpadea rápido durante más de 5 minutos y no se puede encender, compruebe el LED de pulsación del XCC y siga las acciones para el LED de pulsación del XCC.

  • Si el LED de estado del sistema permanece apagado o parpadea de forma rápida (cerca de cuatro parpadeos por segundo) y el LED de error del sistema del panel frontal está encendido (amarillo), el sistema se encuentra en un estado de falla de alimentación. Lleve a cabo los pasos siguientes:

    1. Vuelva a conectar el cable de alimentación.

    2. Quite los adaptadores/dispositivos instalados, uno a la vez, hasta que alcance la configuración mínima de depuración.

    3. (Solo un técnico de servicio experto) Si el problema persiste, capture el registro de FFDC y sustituya la placa del procesador.

    4. Si el problema aún continúa, póngase en contacto con soporte técnico de Lenovo.

3 LED de pulsación FPGA (verde)

DescripciónEl LED de pulsación del FPGA le ayuda a identificar el estado de FPGA.
  • Parpadeante (aproximadamente un parpadeo por segundo): FPGA funciona normalmente.

  • Encendido o apagado: FPGA no funciona.

Acción

Si el LED de pulsación del FPGA siempre está apagado o siempre está encendido, haga lo siguiente:

  1. Sustituya la placa del procesador.

  2. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo.

4 LED de error de DIMM (ámbar)

DescripciónCuando un LED de error de módulo de memoria se ilumina, indica que el módulo de memoria correspondiente ha presentado fallas.
Acción

Para obtener más información, consulte Problemas de memoria.

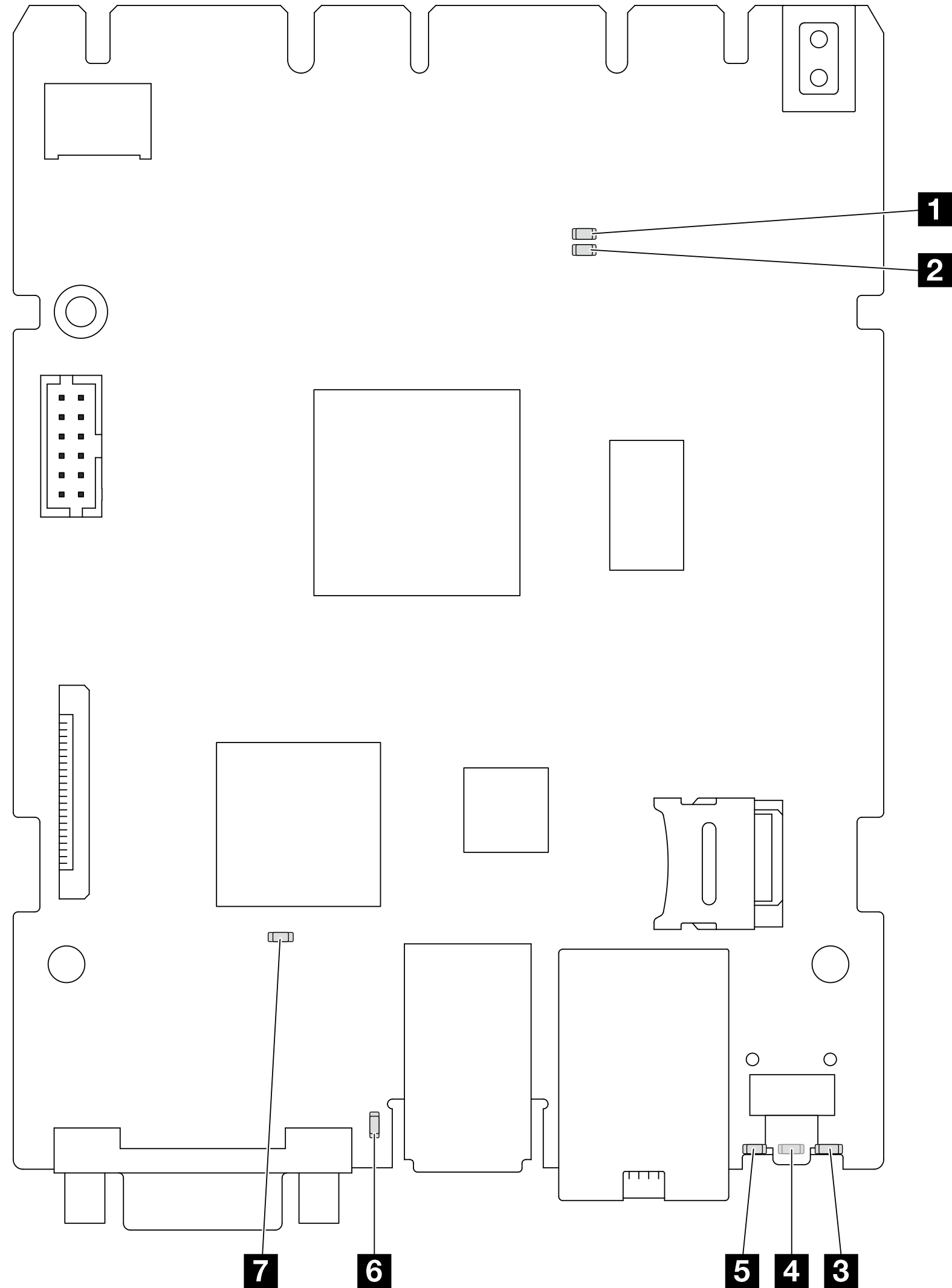

LED de la placa de E/S del sistema

Tabla 1. Descripción de LED
Escenario1 LED AP02 LED AP13 LED de error de RoT7 LED de pulsación FPGA del SCM6 LED de pulsación del XCCAcciones
Error fatal del firmware y módulo de seguridad de RoTApagadoApagadoEncendidoN/AN/ASustituya la placa de E/S del sistema.
ParpadearN/AEncendidoN/AN/ASustituya la placa de E/S del sistema.
ParpadearN/AEncendidoEncendidoN/ASustituya la placa de E/S del sistema.
Sin alimentación del sistema (LED de pulsación del FPGA desactivado)ApagadoApagadoApagadoApagadoApagadoSi la alimentación de CA está activada, pero el conjunto de la placa del sistema no tiene energía, entonces:
  1. Compruebe la unidad de la fuente de alimentación (PSU) o la placa del intercalador de alimentación (PIB) si las hay. Si la PSU o la PIB presentan errores, sustitúyalas.

  2. Si la PSU o la PIB están en buen estado, haga lo siguiente:

    1. Sustituya la placa de E/S del sistema.

    2. Sustituya la placa del procesador.

Error recuperable del firmware del XCCParpadearN/AApagadoN/AN/ASolo informativo. No se requiere ninguna acción.
El firmware XCC se recupera de un errorParpadearN/AApagadoN/AN/ASolo informativo. No se requiere ninguna acción.
Error en la autenticación del firmware de la UEFIN/AParpadearApagadoN/AN/ASolo informativo. No se requiere ninguna acción.
El firmware de la UEFI se recupera de un error de autenticaciónN/AEncendidoApagadoN/AN/ASolo informativo. No se requiere ninguna acción.
El sistema está correcto (el LED de pulsación del FPGA está activado)EncendidoEncendidoApagadoEncendidoEncendidoSolo informativo. No se requiere ninguna acción.

4 LED de error del sistema (amarillo)

DescripciónCuando este LED amarillo se ilumina, es posible que también se iluminen uno o más LED del servidor para indicarle el origen del error.
AcciónCompruebe los registros del sistema o los LED de error internos para identificar la pieza que ha fallado. Para obtener más información, consulte LED y botones del panel frontal del operador.

5 LED de ID del sistema (azul)

DescripciónLos LED frontales de ID del sistema le ayudan a ubicar el servidor.
AcciónCada vez que se presiona el botón de ID del sistema, el estado de ambos LED de ID del sistema cambia, y su estado puede ser encendido, parpadeante o apagado.

6 LED de pulsación XCC (verde)

DescripciónEl LED de pulsación del XCC le ayuda a identificar el estado de XCC.
  • Parpadeante (aproximadamente un parpadeo por segundo): XCC funciona normalmente.

  • Parpadeo a otras velocidades o siempre encendido: XCC se encuentra en la fase inicial o está funcionando de forma anormal.

  • Apagado: XCC no funciona.

Acción
  • Si el LED de pulsación del XCC siempre está apagado o siempre está encendido, haga lo siguiente:

    • Si no es posible acceder a XCC:

      1. Vuelva a conectar el cable de alimentación.

      2. Compruebe y asegúrese de que la placa de E/S del sistema esté instalada correctamente. (Solamente para técnicos capacitados) Vuelva a instalarla si es necesario.

      3. (Solo un técnico de servicio experto) Sustituya la placa de E/S del sistema.

    • Si se puede acceder a XCC, sustituya la placa de E/S del sistema.

  • Si el LED de pulsación del XCC siempre parpadea rápidamente durante 5 minutos, haga lo siguiente:

    1. Vuelva a conectar el cable de alimentación.

    2. Compruebe y asegúrese de que la placa de E/S del sistema esté instalada correctamente. (Solamente para técnicos capacitados) Vuelva a instalarla si es necesario.

    3. (Solo un técnico de servicio experto) Sustituya la placa de E/S del sistema.

  • Si el LED de pulsación del XCC siempre parpadea lentamente durante 5 minutos, haga lo siguiente:

    1. Vuelva a conectar el cable de alimentación.

    2. Compruebe y asegúrese de que la placa de E/S del sistema esté instalada correctamente. (Solamente para técnicos capacitados) Vuelva a instalarla si es necesario.

    3. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo.
