LED en el puerto de gestión del sistema de XCC

En este tema se proporciona información sobre los LED del Puerto de gestión del sistema XCC (10/100/1000 Mbps).

En la tabla siguiente se describen los problemas que indican los LED en el Puerto de gestión del sistema XCC (10/100/1000 Mbps).

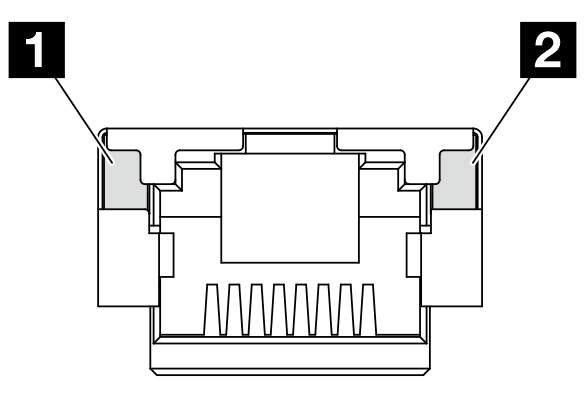

Figura 1. LED en el Puerto de gestión del sistema XCC (10/100/1000 Mbps)
Puerto de gestión del sistema XCC (10/100/1000 Mbps) LEDs

LEDDescripción
1 Puerto de gestión del sistema XCC (10/100/1000 Mbps) (1 GB RJ-45) LED de enlace de puerto Ethernet
Utilice este LED verde para distinguir el estado de conectividad de red:

  • Apagado: el enlace de red está desconectado.

  • Verde: el enlace de red está establecido.

2 Puerto de gestión del sistema XCC (10/100/1000 Mbps) (1 GB RJ-45) LED de actividad del puerto Ethernet
Utilice este LED verde para distinguir el estado de actividad de red:

  • Apagado: el servidor está desconectado de una LAN.

  • Verde: la red AnyFabric está conectada y activa.
