LED sulla porta di gestione del sistema XCC

Questo argomento fornisce informazioni sui LED della Porta di gestione del sistema XCC (10/100/1000 Mbps).

La seguente tabella descrive i problemi indicati dai LED sulla Porta di gestione del sistema XCC (10/100/1000 Mbps).

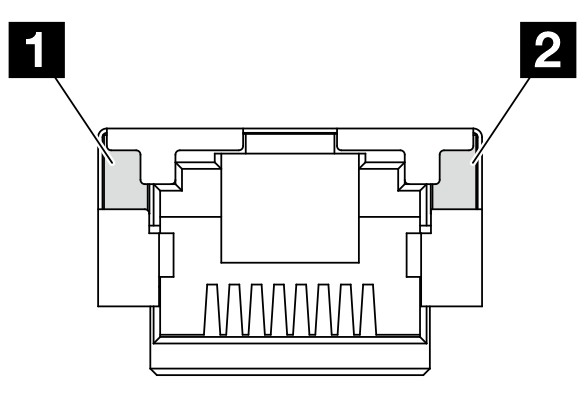

Figura 1. LED sulla Porta di gestione del sistema XCC (10/100/1000 Mbps)
Porta di gestione del sistema XCC (10/100/1000 Mbps) LEDs

LEDDescrizione
1 Porta di gestione del sistema XCC (10/100/1000 Mbps) (RJ-45 da 1 GB) LED collegamento della porta Ethernet
Utilizzare questo LED verde per distinguere lo stato della connettività di rete:

  • Spento: il collegamento di rete è stato interrotto.

  • Verde: il collegamento di rete è stato stabilito.

2 Porta di gestione del sistema XCC (10/100/1000 Mbps) (RJ-45 da 1 GB) LED di attività della porta Ethernet
Utilizzare questo LED verde per distinguere lo stato dell'attività di rete:

  • Spento: il server è scollegato dalla rete LAN.

  • Verde: la rete è connessa e attiva.
