Voyants du port de gestion du système XCC

Cette rubrique fournit des informations sur les voyants du Port de gestion du système XCC (10/100/1 000 Mb/s).

Le tableau ci-après décrit les problèmes signalés par les voyants du Port de gestion du système XCC (10/100/1 000 Mb/s).

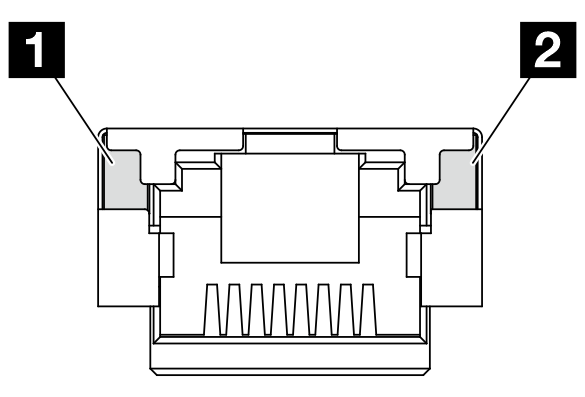

Figure 1. Voyants du Port de gestion du système XCC (10/100/1 000 Mb/s)
Port de gestion du système XCC (10/100/1 000 Mb/s) LEDs

VoyantDescription
1 Port de gestion du système XCC (10/100/1 000 Mb/s) (1 Go RJ-45) Voyant de liaison du port Ethernet
Ce voyant vert vous permet de distinguer l’état de connectivité réseau :

  • Éteint : la liaison réseau est déconnectée.

  • Vert : la liaison réseau est établie.

2 Voyant d’activité du port Ethernet (1 Gb RJ-45) - Port de gestion du système XCC (10/100/1 000 Mb/s)
Ce voyant vert vous permet de distinguer l’état de l’activité réseau :

  • Éteint : le serveur est déconnecté du réseau local LAN.

  • Vert : le réseau est connecté et actif.
