Voyants M.2

La présente rubrique fournit des informations sur le dépannage du bloc d'unités M.2.

Voyants de l’interposeur M.2​

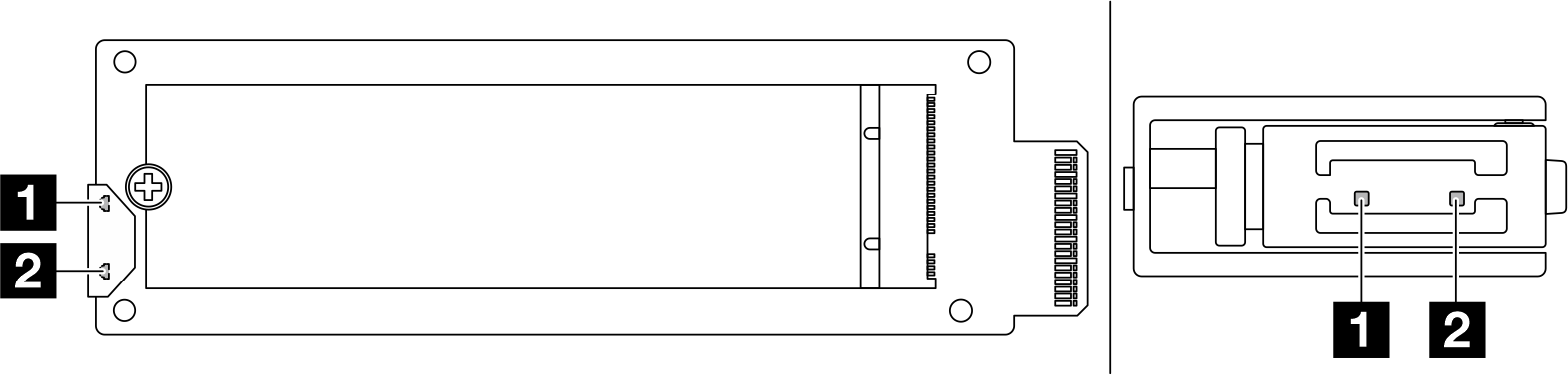

Figure 1. Voyants de l’interposeur M.2

Voyant	État et description
1 Voyant d’activité (vert)	Allumé : L’unité M.2 est inactive.
	Éteint : L’unité M.2 semble être non déclarée.
	Clignote (environ quatre clignotements par seconde) : L’activité d’E-S de l’unité M.2 est en cours.
2 Voyant d’état (jaune)	Allumé : Une erreur est survenue sur l’unité.
	Éteint : L’unité M.2 fonctionne normalement.
	Clignote rapidement (environ quatre clignotement par seconde) : L’unité M.2 est en cours de localisation.
	Clignote lentement (environ un clignotement par seconde) : L’unité M.2 est en cours de régénération.

Voyants sur le fond de panier M.2 arrière​

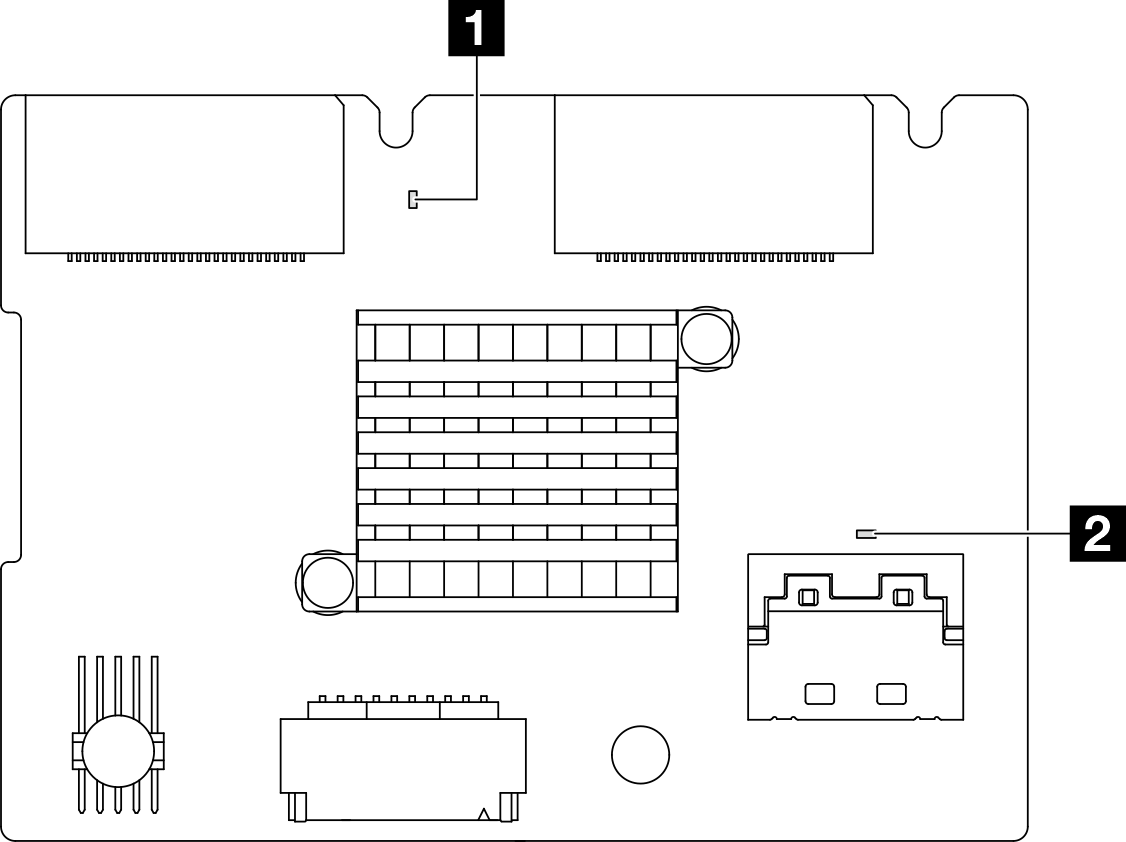

Figure 2. Voyants du fond de panier M.2 arrière

Voyant	État et description
1 Voyant de présence système (vert)	Clignotement : L’alimentation est allumée et le microprogramme RAID fonctionne normalement.
	Éteint : l’alimentation est éteinte ou le microprogramme RAID fonctionne anormalement.
2 Voyant de présence PSoC (vert)	Allumé : le microprogramme PSoC fonctionne anormalement.
	Éteint : l’alimentation est éteinte ou le microprogramme PSoC fonctionne anormalement.
	Clignote rapidement (environ un clignotement par seconde) : Mise à jour du code (mode de chargeur d’amorçage).
	Clignote lentement (environ un clignotement toutes les deux secondes) : Arrêt de l’initialisation en cours (mode d’application). Le microprogramme PSoC fonctionne normalement.
