Ensemble de diagnostics externe

L’ensemble de diagnostics externe est un dispositif externe pouvant être connecté au serveur via un câble ; il permet d’accéder rapidement aux informations système, telles que les erreurs, l’état du système, le microprogramme, le réseau et les informations sur l’intégrité.

Remarque
L’ensemble des diagnostics externe est un composant facultatif qui doit être acheté séparément.

Emplacement de l’ensemble des diagnostics externe​

EmplacementDescription

L’ensemble des diagnostics externe est connecté au serveur au moyen d’un câble externe.

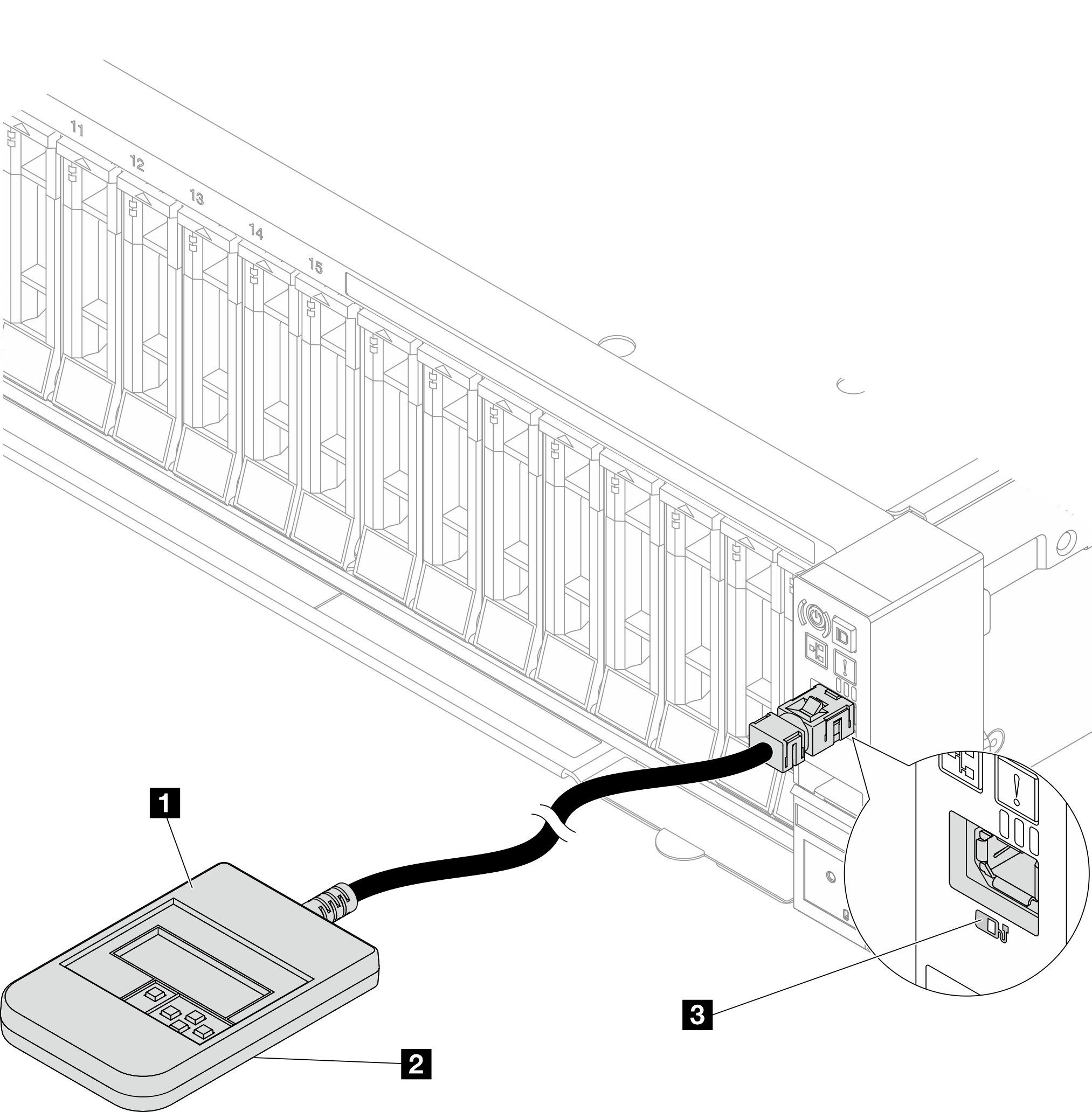

External diagnostics handset connected with a cable

1 Ensemble des diagnostics externe
2 Partie inférieure magnétique

Avec ce composant, l’ensemble des diagnostics peut être fixé sur le dessus ou sur le côté de l’armoire afin de faciliter les tâches de maintenance.

3 Connecteur de diagnostics externe

Ce connecteur est situé à l’avant du serveur et peut être utilisé pour connecter un ensemble de diagnostics externe.

Remarque
Lorsque vous débranchez l'ensemble de diagnostics externe, consultez les instructions suivantes :

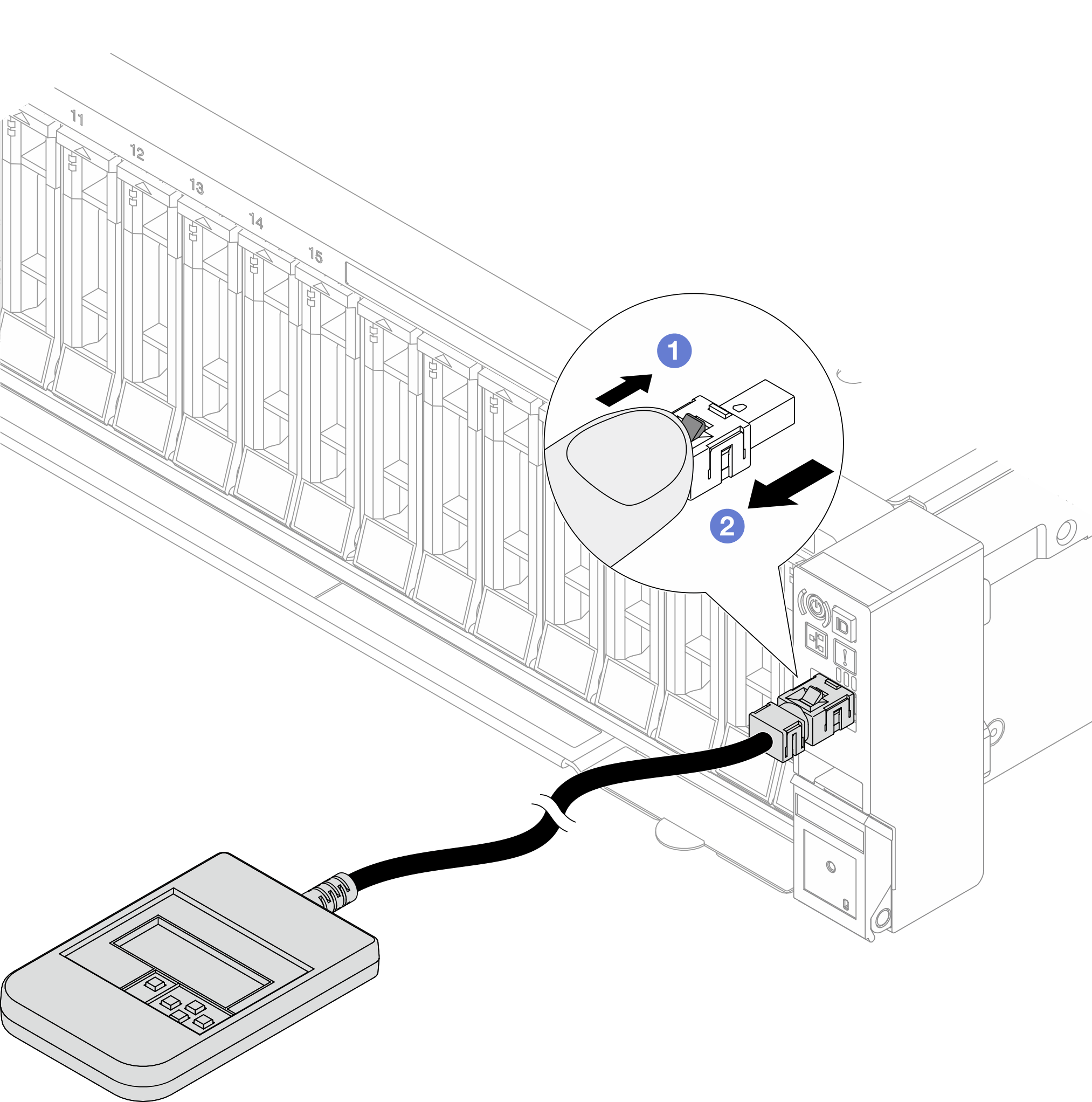

Unplugging the external diagnostics handset

  • Appuyez sur le clip en plastique à l’avant du connecteur.
  • Maintenez le clip et retirez le câble du connecteur.

Présentation du panneau d'affichage​

Le dispositif de diagnostic est composé d’un écran LCD et de 5 boutons de navigation.

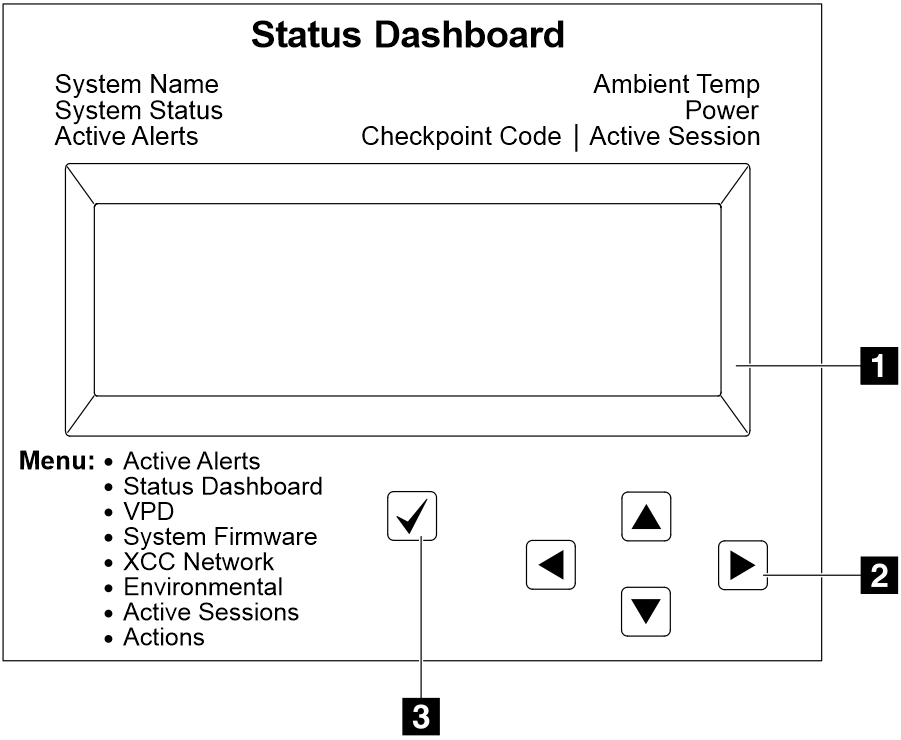

Display panel controls with identifying callouts

1 Écran LCD
2 Boutons de défilement (haut/bas/gauche/droite)

Appuyez sur les boutons de défilement pour rechercher et sélectionner les informations système.

3 Bouton de sélection

Appuyez sur le bouton de sélection pour effectuer votre sélection parmi les options du menu.

Organigrammes des options​

L’ensemble des diagnostics externe affiche différentes informations système. Parcourez les options à l’aide des touches de défilement.

Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer.

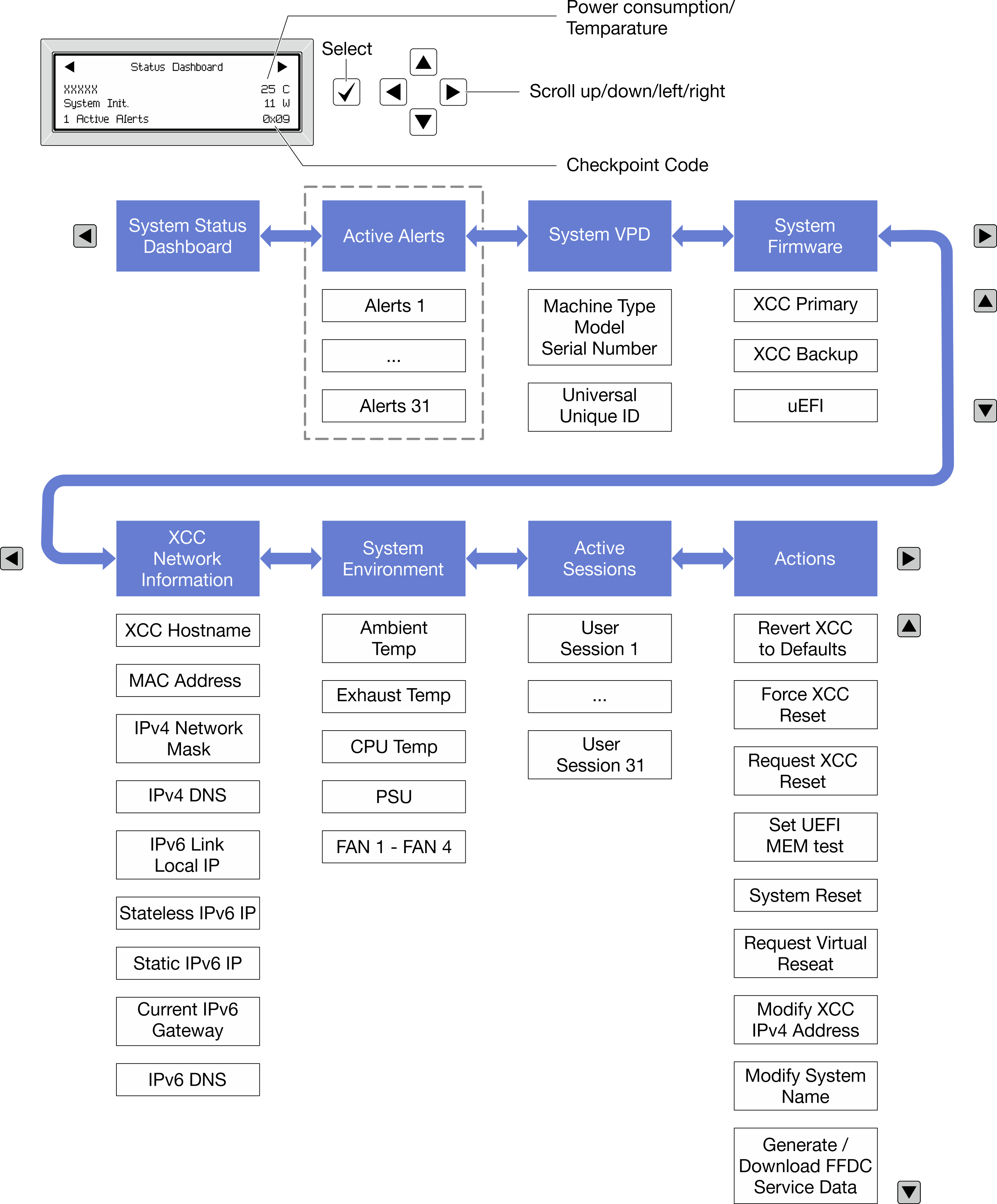

Display panel option flow

Liste de menus complète​

Les options disponibles sont répertoriées ci-après. Basculez entre une option et les entrées d’informations annexes avec le bouton de sélection et basculez entre les options ou les entrées d’informations avec les boutons de défilement.

Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer.

Menu Accueil (tableau de bord de l’état du système)
Menu AccueilExemple

1 Nom du système

2 État du système

3 Nombre d’alertes actives

4 Température

5 Consommation électrique

6 Code de point de contrôle

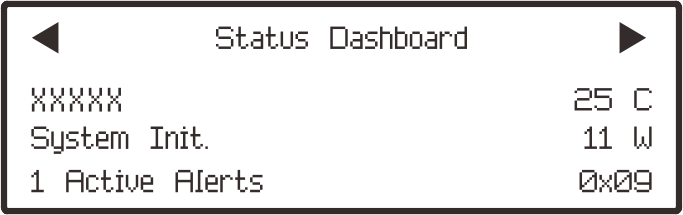

Display panel home menu

Alertes actives
Sous-menuExemple

Écran d’accueil : Nombre d’erreurs actives

Remarque
Le menu « Alertes actives » affiche uniquement la quantité d’erreurs actives. Si aucune erreur ne se produit, le menu « Alertes actives » n’est pas disponible durant la navigation.
1 Active Alerts
Écran des détails :

  • ID du message d’erreur (type : erreur/avertissement/information)

  • Heure de l’occurrence

  • Sources possibles de l’erreur

  • Active Alerts: 1
  • Press ▼ to view alert details
  • FQXSPPU009N(Error)
  • 04/07/2020 02:37:39 PM
  • CPU 1 Status:
  • Configuration Error
Informations relatives aux données techniques essentielles du système
Sous-menuExemple

  • Type et numéro de série de la machine

  • Identificateur unique universel (UUID)

  • Machine Type: xxxx
  • Serial Num: xxxxxx
  • Universal Unique ID:xxxxxxxxxxxxxxxxxxxxxxxxxxxx
Microprogramme du système
Sous-menuExemple

XCC primaire

  • Niveau de microprogramme (état)

  • ID de build

  • Numéro de version

  • Date de sortie

XCC Primary (Active)
Build: DVI399T
Version: 4.07
Date: 2020-04-07

Sauvegarde XCC

  • Niveau de microprogramme (état)

  • ID de build

  • Numéro de version

  • Date de sortie

XCC Backup (Active)
Build: D8BT05I
Version: 1.00
Date: 2019-12-30

UEFI

  • Niveau de microprogramme (état)

  • ID de build

  • Numéro de version

  • Date de sortie

UEFI (Inactive)
Build: D0E101P
Version: 1.00
Date: 2019-12-26
Informations réseau du module XCC
Sous-menuExemple

  • Nom d’hôte XCC

  • Adresse MAC

  • Masque de réseau IPv4

  • DNS IPv4

  • Adresse IP de lien IPv6

  • IP IPv6 sans état

  • Adresse IPv6 statique

  • Passerelle IPv6 en cours

  • IPv6 DNS

Remarque
Seule l’adresse MAC actuellement en service est affichée (extension ou partagée).
  • XCC Network Information
  • XCC Hostname: XCC-xxxx-SN
  • MAC Address:
  • xx:xx:xx:xx:xx:xx
  • IPv4 IP:
  • xx.xx.xx.xx
  • IPv4 Network Mask:
  • x.x.x.x
  • IPv4 Default Gateway:
  • x.x.x.x
Information sur l’environnement du système
Sous-menuExemple

  • Température ambiante

  • Température d’aération

  • Température de l’unité centrale

  • État de l’autotest rapide à la mise sous tension

  • Vitesse de rotation des ventilateurs en tr/min

Ambient Temp: 24 C
Exhaust Temp: 30 C
CPU1 Temp: 50 C
PSU1: Vin= 213 w
Inlet= 26 C
FAN1 Front:     21000 RPM
FAN2 Front:     21000 RPM
FAN3 Front:     21000 RPM
FAN4 Front:     21000 RPM
Sessions actives
Sous-menuExemple
Nombre de sessions activesActive User Sessions: 1
Actions
Sous-menuExemple
Plusieurs actions rapides sont disponibles :

  • Réinitialisation du module XCC aux valeurs par défaut

  • Réinitialisation forcée du module XCC

  • Demander une réinitialisation XCC

  • Définir le test mémoire UEFI

  • Demander une réinstallation virtuelle

  • Modifier adresse IPv4 statique XCC/masque de réseau/passerelle

  • Modifier le nom du système

  • Générer/télécharger les données de maintenance FFDC

  • Request XCC Reset?
  • This will request the BMC to reboot itself.
  • Hold √ for 3 seconds
