外部診斷手持裝置

外部診斷手持裝置是可使用纜線連接到伺服器的外部裝置，可讓您快速存取系統資訊，例如錯誤、系統狀態、韌體、網路及性能資訊。

註
外部診斷手持裝置是選配零件，需要另外購買。

外部診斷手持裝置的位置​

位置說明

外部診斷手持裝置是使用外部纜線連接至伺服器。


External diagnostics handset connected with a cable

1 外部診斷手持裝置
2 磁性底座

有了此元件，可將診斷手持裝置連接到機架的頂部或側面，讓雙手空出來執行維修作業。

3 外部診斷接頭

此接頭位於伺服器正面，用於連接外部診斷手持裝置。

註

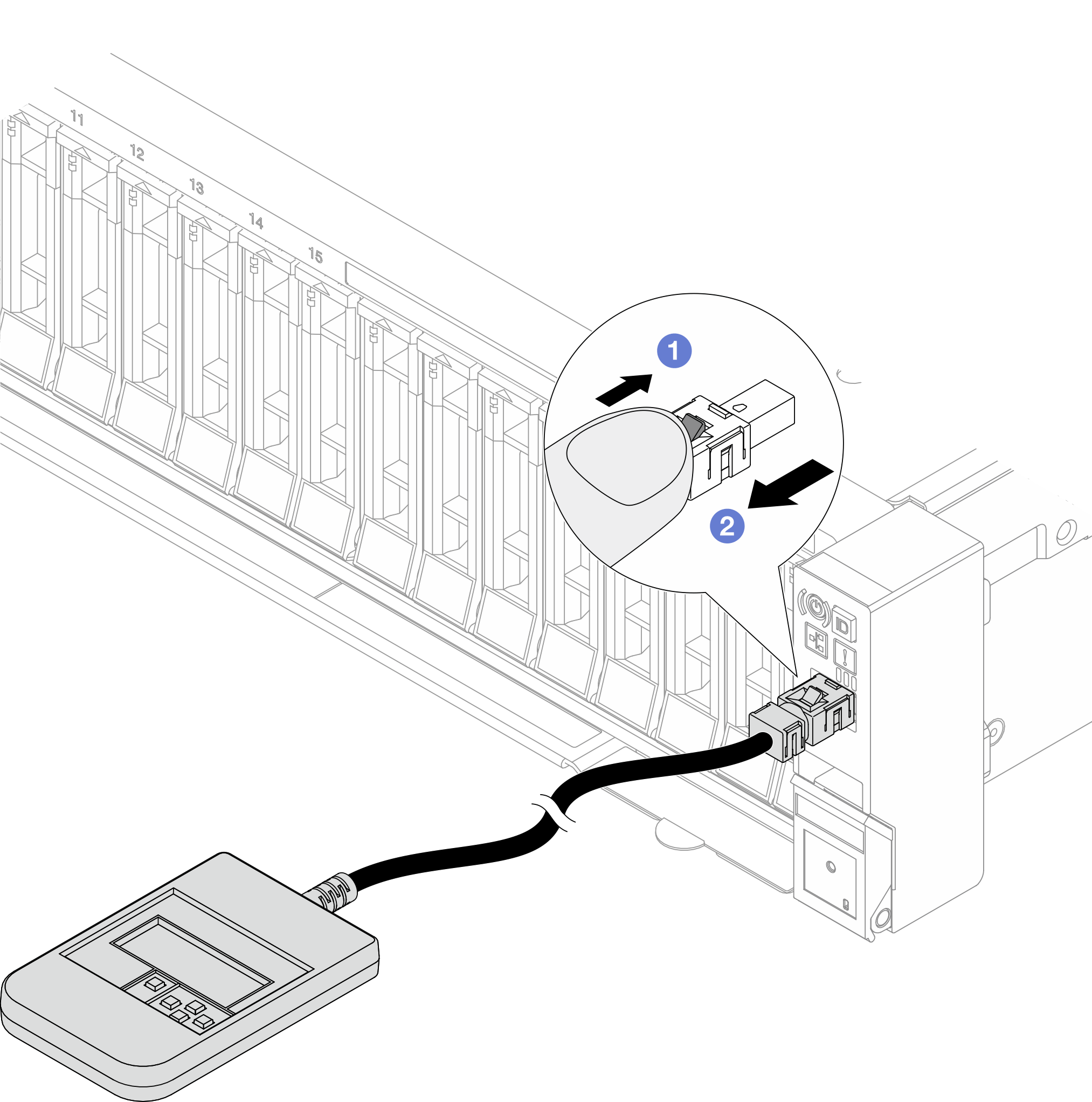

拔下外部診斷手持裝置時，請參閱以下指示：
Unplugging the external diagnostics handset

  • 將插頭上的塑膠夾向前按壓。
  • 握住纜線夾，並從接頭中取出纜線。

顯示面板概觀​

診斷裝置由一部 LCD 顯示器和 5 個導覽按鈕組成。

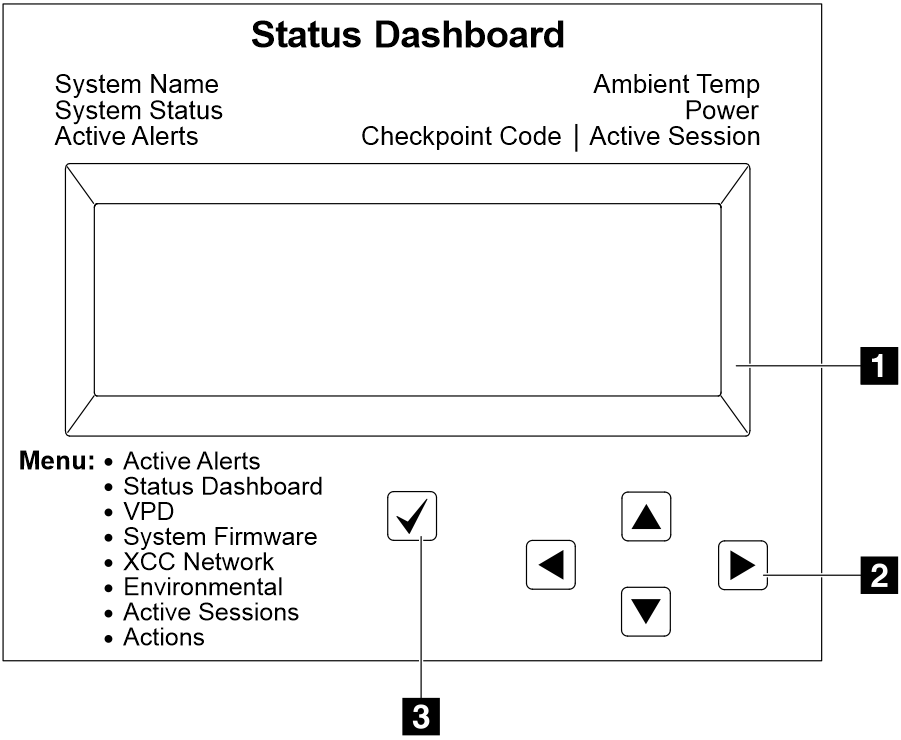

Display panel controls with identifying callouts

1 LCD 顯示器
2 捲動按鈕（上/下/左/右）

按下捲動按鈕，以找出並選取系統資訊。

3 選取按鈕

按下選取按鈕，可從功能表選項中選取。

選項流程圖​

註
SR650 V4 不支援下列功能：要求虛擬重新安置、修改 XCC 靜態 IPv4 位址、修改系統名稱，以及產生/下載 FFDC 服務資料。

外部診斷手持裝置會顯示各種系統資訊。使用捲動鍵來瀏覽選項。

視型號而定，LCD 顯示器上的選項和項目可能有所不同。

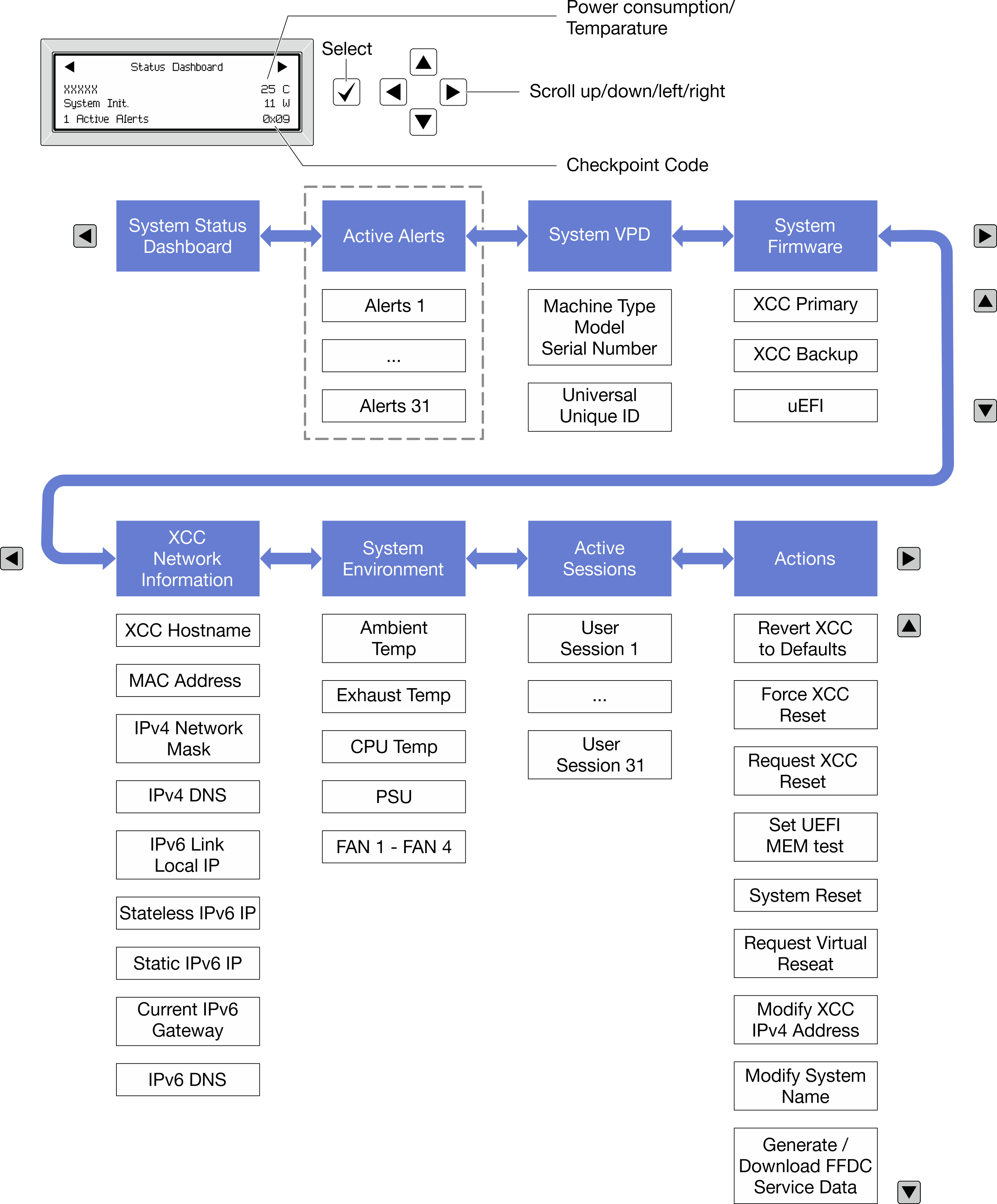

Display panel option flow

完整功能表清單​

以下是可用選項的清單。使用選取按鈕在選項和子層資訊項目之間切換，以及使用捲動按鈕在選項或資訊項目之間切換。

視型號而定，LCD 顯示器上的選項和項目可能有所不同。

起始功能表（系統狀態儀表板）

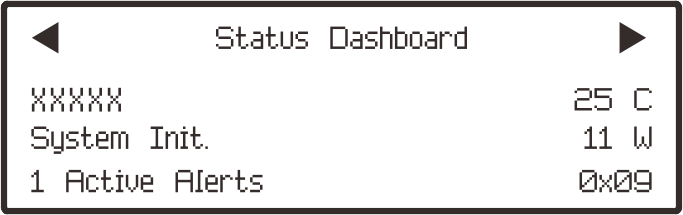

起始功能表範例

1 系統名稱

2 系統狀態

3 作用中警示數量

4 溫度

5 耗電量

6 檢查點代碼


Display panel home menu

作用中警示
子功能表範例

主畫面：作用中錯誤數量

註
作用中警示功能表僅顯示作用中錯誤的數量。若沒有發生錯誤，在瀏覽期間無法使用作用中警示功能表。
1 Active Alerts
詳細資料畫面：

  • 錯誤訊息 ID（類型：錯誤/警告/資訊）

  • 發生時間

  • 錯誤的可能來源

  • Active Alerts: 1
  • Press ▼ to view alert details
  • FQXSPPU009N(Error)
  • 04/07/2020 02:37:39 PM
  • CPU 1 Status:
  • Configuration Error
系統 VPD 資訊
子功能表範例

  • 機型及序號

  • 通用唯一 ID (UUID)

  • Machine Type: xxxx
  • Serial Num: xxxxxx
  • Universal Unique ID:xxxxxxxxxxxxxxxxxxxxxxxxxxxx
系統韌體
子功能表範例

主要 XCC

  • 韌體版本（狀態）

  • Build ID

  • 版本號碼

  • 發行日期

XCC Primary (Active)
Build: DVI399T
Version: 4.07
Date: 2020-04-07

XCC 備份

  • 韌體版本（狀態）

  • Build ID

  • 版本號碼

  • 發行日期

XCC Backup (Active)
Build: D8BT05I
Version: 1.00
Date: 2019-12-30

UEFI

  • 韌體版本（狀態）

  • Build ID

  • 版本號碼

  • 發行日期

UEFI (Inactive)
Build: D0E101P
Version: 1.00
Date: 2019-12-26
XCC 網路資訊
子功能表範例

  • XCC 主機名稱

  • MAC 位址

  • IPv4 網路遮罩

  • IPv4 DNS

  • IPv6 鏈結本端 IP

  • 無狀態 IPv6 IP

  • 靜態 IPv6 IP

  • 目前 IPv6 閘道

  • IPv6 DNS

註
只會顯示目前使用中的 MAC 位址（延伸或共用）。
  • XCC Network Information
  • XCC Hostname: XCC-xxxx-SN
  • MAC Address:
  • xx:xx:xx:xx:xx:xx
  • IPv4 IP:
  • xx.xx.xx.xx
  • IPv4 Network Mask:
  • x.x.x.x
  • IPv4 Default Gateway:
  • x.x.x.x
系統環境資訊
子功能表範例

  • 環境溫度

  • 排氣溫度

  • CPU 溫度

  • PSU 狀態

  • 風扇轉速 (RPM)

Ambient Temp: 24 C
Exhaust Temp: 30 C
CPU1 Temp: 50 C
PSU1: Vin= 213 w
Inlet= 26 C
FAN1 Front:     21000 RPM
FAN2 Front:     21000 RPM
FAN3 Front:     21000 RPM
FAN4 Front:     21000 RPM
作用中階段作業數
子功能表範例
作用中階段作業的數量Active User Sessions: 1
動作
子功能表範例
幾個快速動作可供使用：

  • 將 XCC 回復為預設值

  • 強制 XCC 重設

  • 要求 XCC 重設

  • 設定 UEFI 記憶體測試

  • 要求虛擬重新安置

  • 修改 XCC 靜態 IPv4 位址/網路遮罩/閘道

  • 修改系統名稱

  • 產生/下載 FFDC 服務資料

  • Request XCC Reset?
  • This will request the BMC to reboot itself.
  • Hold √ for 3 seconds
