前方操作面板 LED 和按鈕

伺服器的前方操作面板提供控制元件、接頭和 LED。

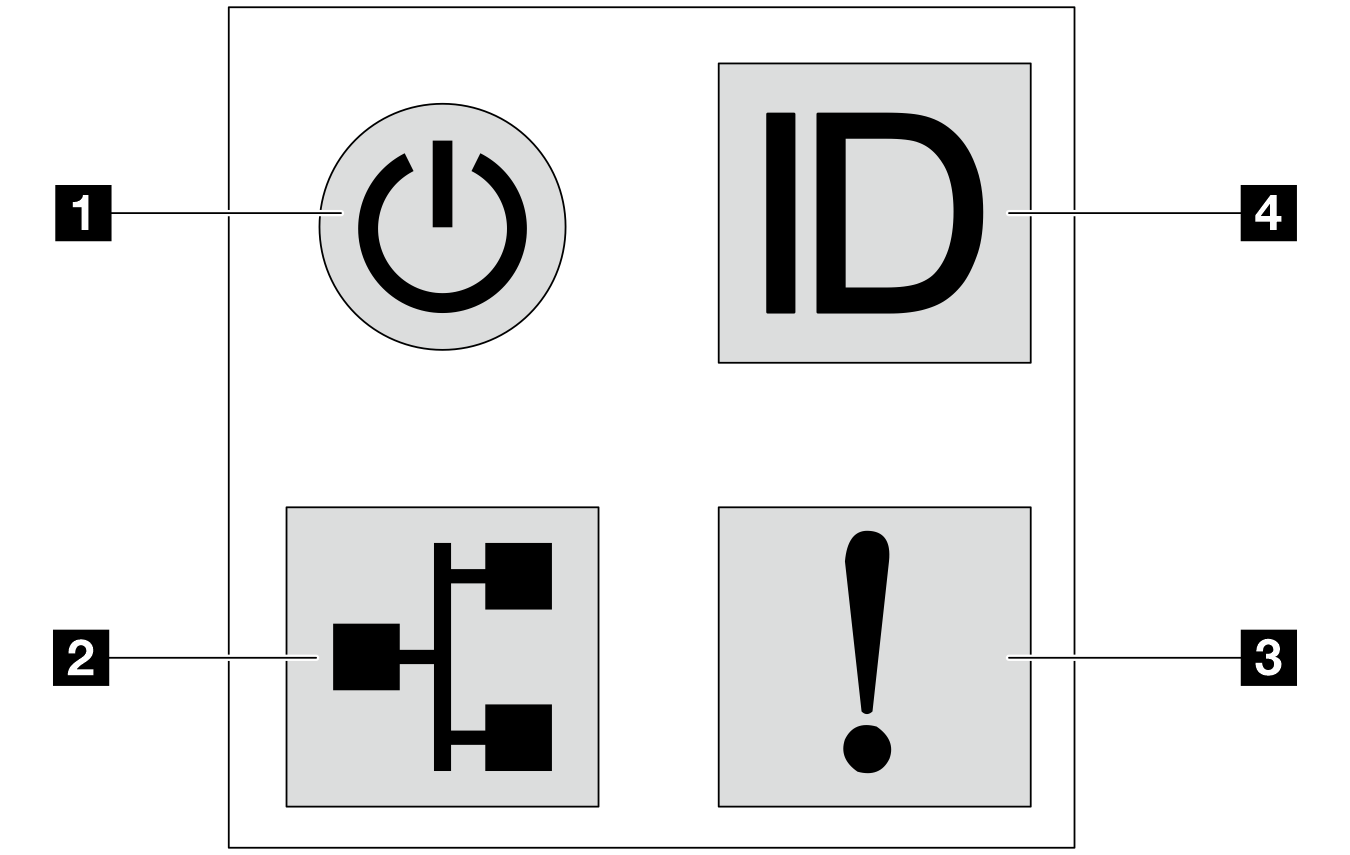

圖 1. 診斷面板
Graphic that depicts the diagnostics panel of the server. It includes callouts to identify each of the components on the Diagnostics panel.

1 有電源狀態 LED 的電源按鈕

伺服器設定完成後，您可以按下電源按鈕來開啟伺服器電源。如果無法從作業系統關閉伺服器，您也可以按住電源按鈕數秒鐘來關閉伺服器電源。電源狀態 LED 可協助您判斷目前的電源狀態。
狀態顏色說明
恆亮綠色伺服器已開啟且正在執行中。
緩慢閃爍（大約每秒閃爍一次）綠色伺服器已關閉，但已備妥可開啟電源（待命狀態）。
快速閃爍（大約每秒閃爍四次）綠色

  • 伺服器已關閉，但 XClarity Controller 正在起始設定，且伺服器尚未備妥，無法開啟電源。

  • 主機板組件電源出現故障。

關無伺服器未接通 AC 電源。

2 網路活動 LED

NIC 配接卡和網路活動 LED 的相容性

NIC 配接卡網路活動 LED
OCP 模組支援
PCIe NIC 配接卡不支援
已安裝 OCP 模組時，正面 I/O 組件上的網路活動 LED 可協助您識別網路連線功能和活動。如果未安裝 OCP 模組，則此 LED 會熄滅。
狀態顏色說明
開綠色伺服器已連接至網路。
閃爍綠色網路已連接並作用中。
關無伺服器與網路中斷連接。
註
如果在已安裝 OCP 模組的情況下，網路活動 LED 熄滅，請檢查伺服器背面的網路埠，以判定哪一個網路埠已中斷連接。

3 系統錯誤 LED

系統錯誤 LED 可協助您判斷是否發生任何系統錯誤。

狀態顏色說明動作
開琥珀色伺服器上偵測到錯誤。原因可能包括但不限於下列錯誤：

  • 伺服器的溫度已達非嚴重溫度臨界值。

  • 伺服器的電壓已達非嚴重電壓臨界值。

  • 偵測到風扇低速運轉。

  • 熱抽換風扇已卸下。

  • 電源供應器發生嚴重錯誤。

  • 電源供應器未連接到電源。

  • 處理器錯誤。

  • 系統 I/O 板或處理器板錯誤。

  • 在 Compute Complex Neptune Core Module 或 Processor Neptune Core Module 上偵測到異常狀態。

  • 請檢查 Lenovo XClarity Controller 事件日誌和系統事件日誌，以判斷錯誤的確切原因。

  • 檢查伺服器中的其他 LED 是否亮起了。這將引導您找到錯誤來源。請參閱透過系統 LED 和診斷顯示器進行疑難排解。

  • 必要的話，請儲存日誌。

註
對於安裝了 Compute Complex Neptune Core Module 或 Processor Neptune Core Module 的伺服器型號，需要打開上蓋才能檢查洩漏偵測感應器模組的 LED 狀態。如需更多指示，請參閱洩漏偵測感應器模組上的 LED。
關閉無伺服器已關閉，或是伺服器已啟動且正常運作。無。

4 具有系統 ID LED 的系統 ID 按鈕

使用這個系統 ID 按鈕和藍色系統 ID LED，可讓您看見並定位該伺服器。系統 ID LED 也在伺服器背面。每次按下系統 ID 按鈕，兩個系統 ID LED 的狀態都會變更。LED 可變更為亮起、閃爍或熄滅。您也可以使用 Lenovo XClarity Controller 或遠端管理程式來變更系統 ID LED 的狀態，以協助您在其他伺服器中看見並定位該伺服器。
