M.2 LED

本主題提供 M.2 硬碟組件的疑難排解資訊。

M.2 轉插卡上的 LED​

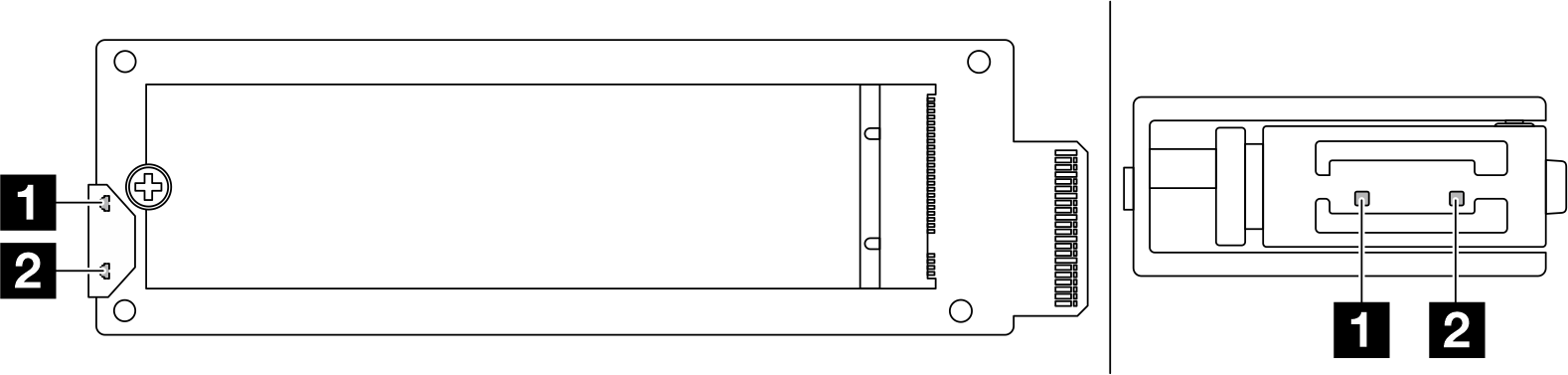

圖 1. M.2 轉插卡 LED

LED狀態和說明
1 活動 LED（綠色）亮起：M.2 硬碟處於閒置狀態。
熄滅：M.2 硬碟似乎已失效。
閃爍（大約每秒閃爍四次）：M.2 硬碟的 I/O 活動正在進行中。
2 狀態 LED（黃色）亮起：磁碟機發生故障。
熄滅：M.2 硬碟運作正常。
快速閃爍（大約每秒閃爍四次）：正在尋找 M.2 硬碟。
緩慢閃爍（大約每秒閃爍一次）：正在重建 M.2 硬碟。

背面 M.2 背板上的 LED​

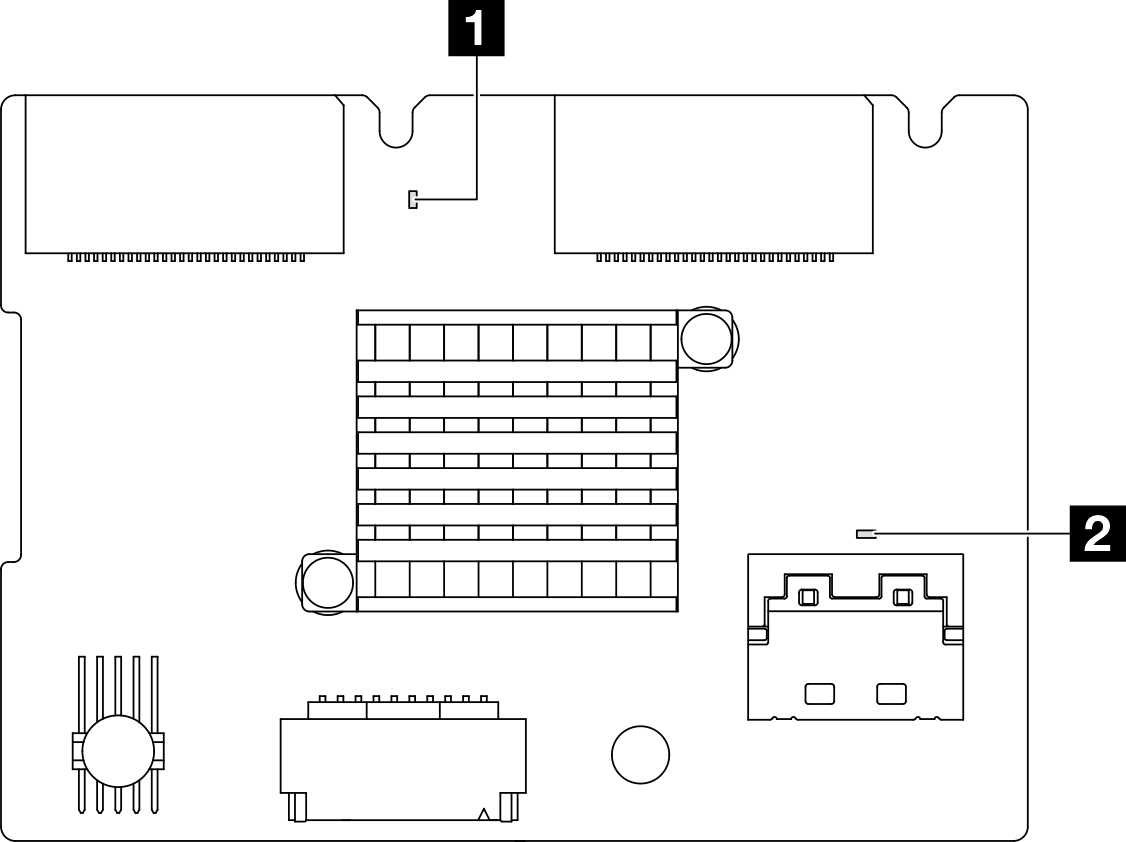

圖 2. 背面 M.2 背板 LED

LED狀態和說明
1 系統活動訊號 LED（綠色）閃爍：電源已啟動，且 RAID 韌體運作正常。
熄滅：電源關閉或 RAID 韌體運作異常。
2 PSoC 活動訊號 LED（綠色）亮起：PSoC 韌體運作異常。
熄滅：電源關閉或 PSoC 韌體運作異常。
快速閃爍（大約每秒閃爍一次）：正在更新程式碼（開機載入程序模式）。
緩慢閃爍（大約每兩秒閃爍一次）：正在退出起始設定（應用程式模式）。PSoC 韌體運作正常。
