Светодиодные индикаторы M.2
В этом разделе представлены сведения по устранению неполадок блока диска M.2.
Светодиодные индикаторы на интерпозере M.2

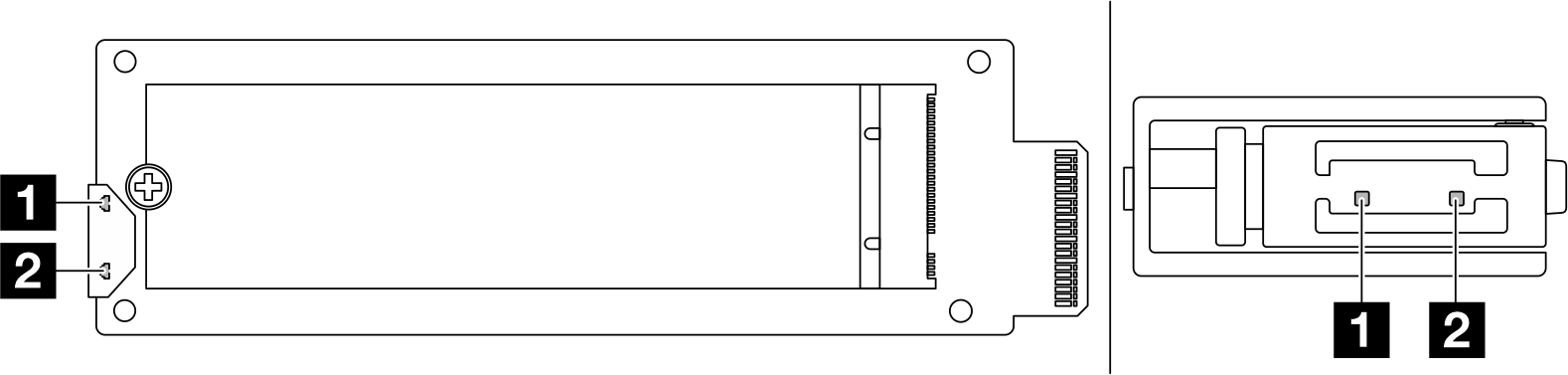

Рис. 1. Светодиодные индикаторы интерпозера M.2
| Светодиодный индикатор | Состояние и описание |
|---|---|
| 1 Светодиодный индикатор работы (зеленый) | Горит: диск M.2 находится в режиме ожидания. |
| Не горит: для диска M.2 подтверждение отменено | |
| Мигает (примерно четыре раза в секунду): выполняется операция ввода-вывода диска M.2. | |
| 2 Светодиодный индикатор состояния (желтый) | Горит: произошел сбой диска. |
| Не горит: диск M.2 работает нормально. | |
| Быстро мигает (примерно четыре раза в секунду): диск M.2 локализуется. | |
| Медленно мигает (примерно раз в секунду): диск M.2 восстанавливается. |
Светодиодные индикаторы на задней объединительной панели M.2

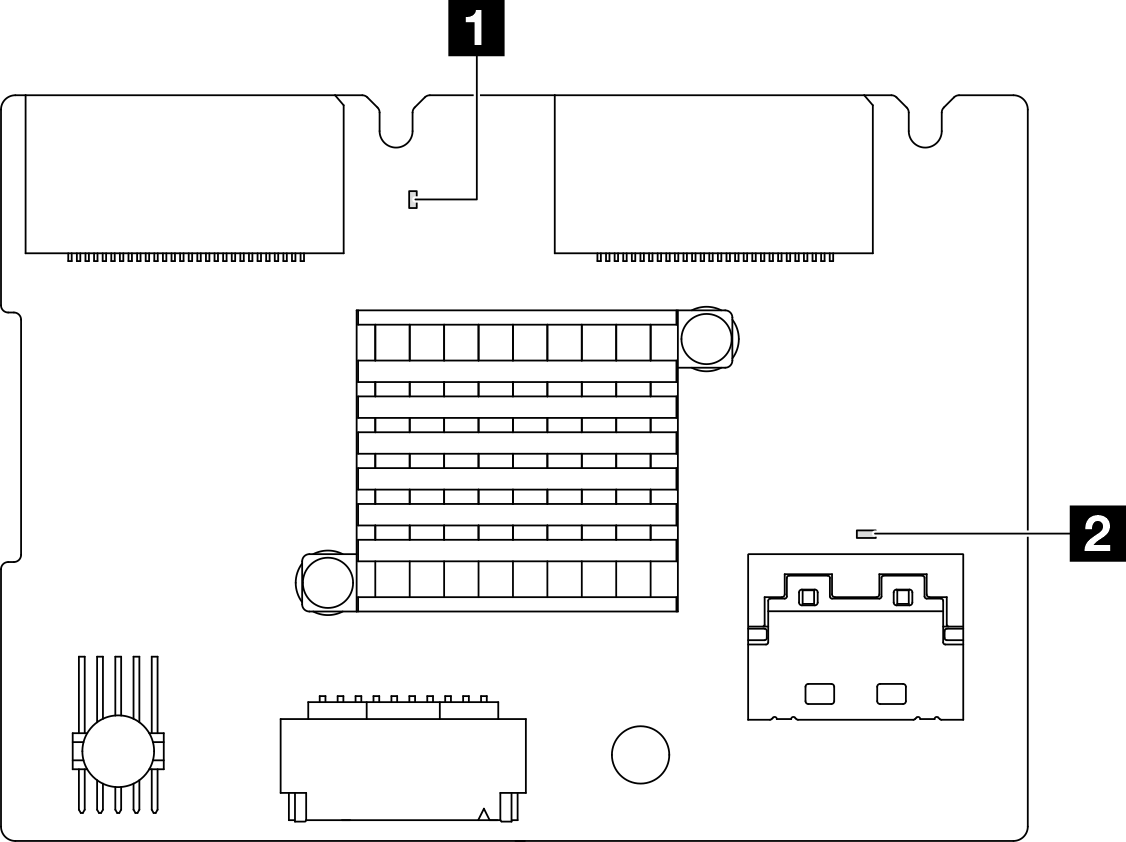

Рис. 2. Светодиодные индикаторы задней объединительной панели M.2
| Светодиодный индикатор | Состояние и описание |
|---|---|
| 1 Светодиодный индикатор системного контрольного сигнала (зеленый) | Мигает: питание включено, и прошивка RAID работает нормально. |
| Не горит: питание выключено, или прошивка RAID работает неправильно. | |
| 2 Светодиодный индикатор контрольного сигнала PSoC (зеленый) | Горит: микропрограмма PSoC работает неправильно. |
| Не горит: питание выключено, или микропрограмма PSoC работает неправильно. | |
| Быстро мигает (примерно раз в секунду): обновление кода (режим загрузчика). | |
| Медленно мигает (примерно раз в две секунды): выход из состояния инициализации (режим применения). Микропрограмма PSoC работает нормально. |
