M.2 LED

이 주제에서는 M.2 드라이브 어셈블리에 대한 문제 해결 정보를 제공합니다.

M.2 인터포저의 LED​

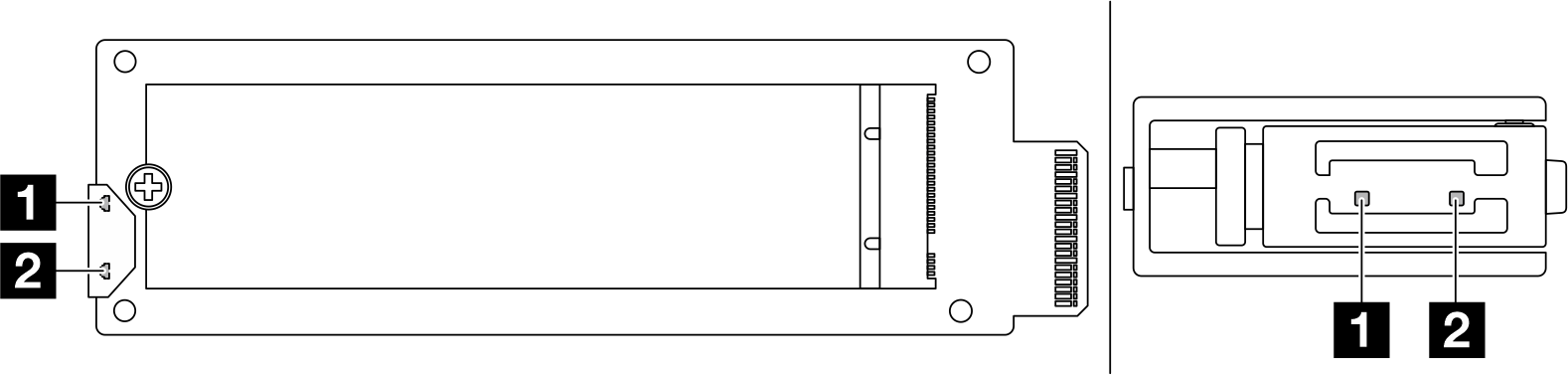

그림 1. M.2 인터포저 LED

LED	상태 및 설명
1 활동 LED(녹색)	켜짐: M.2 드라이브가 유휴 상태입니다.
	꺼짐: M.2 드라이브가 표시 해제로 나타납니다.
	깜박임(초당 약 4회 깜박임): M.2 드라이브의 I/O 활동이 진행 중입니다.
2 상태 LED(노란색)	켜짐: 드라이브 장애가 발생했습니다.
	꺼짐: M.2 드라이브가 정상적으로 작동합니다.
	빠르게 깜박임(초당 약 4회 깜박임): M.2 드라이브를 찾는 중입니다.
	느리게 깜박임(초당 약 1회 깜박임): M.2 드라이브가 다시 빌드되는 중입니다.

뒷면 M.2 백플레인의 LED​

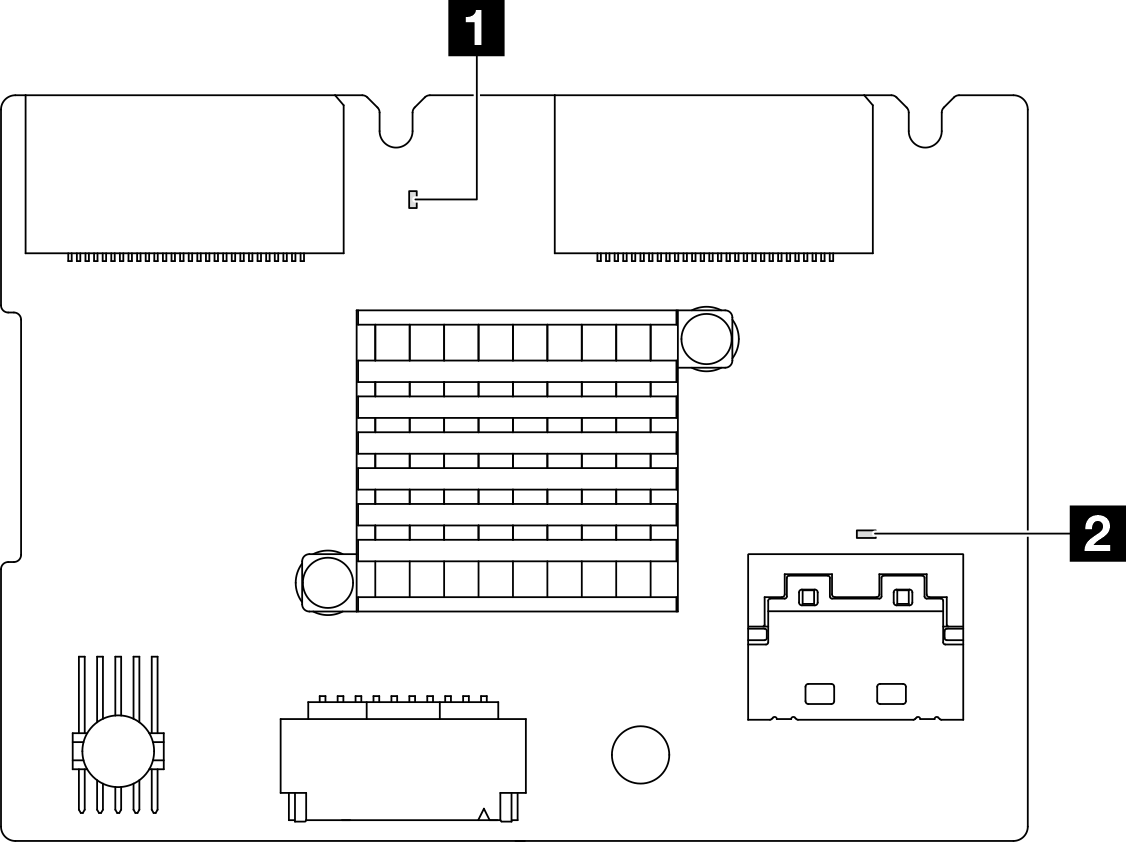

그림 2. 뒷면 M.2 백플레인 LED

LED	상태 및 설명
1 시스템 하트비트 LED(녹색)	깜박임: 전원이 켜져 있고 RAID 펌웨어가 정상적으로 작동합니다.
	꺼짐: 전원이 꺼져 있거나 RAID 펌웨어가 비정상적으로 작동합니다.
2 PSoC 하트비트 LED(녹색)	켜짐: PSoC 펌웨어가 비정상적으로 작동합니다.
	꺼짐: 전원이 꺼져 있거나 PSoC 펌웨어가 비정상적으로 작동합니다.
	빠르게 깜박임(초당 약 1회 깜박임): 코드 업데이트 중(부트로더 모드).
	느리게 깜박임(약 2초마다 1회 깜박임): 초기화 종료 중(응용 프로그램 모드). PSoC 펌웨어가 정상적으로 작동합니다.
