M.2 LED

本主题提供有关 M.2 硬盘组合件的故障诊断信息。

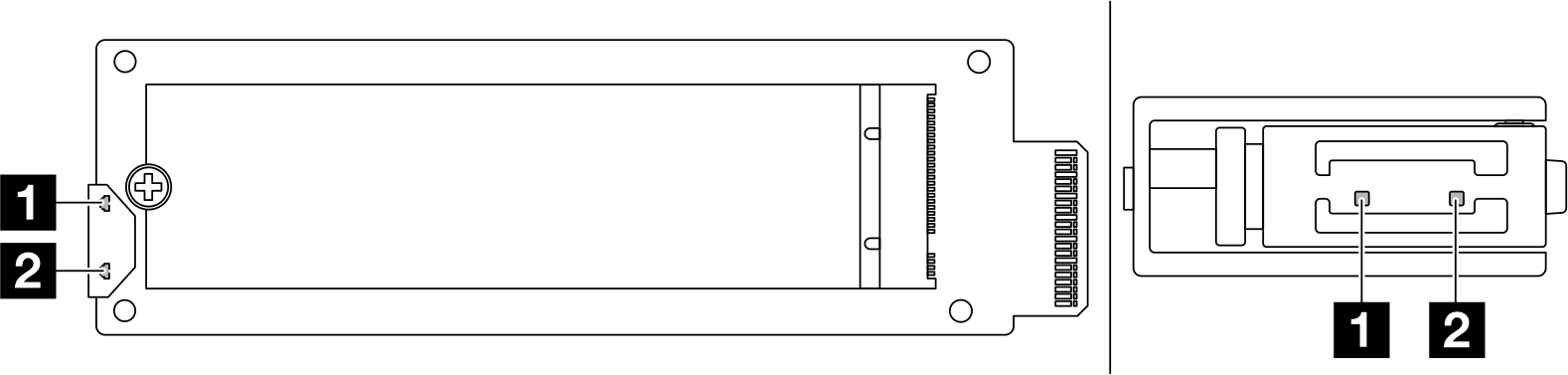

M.2 插转卡上的 LED​

图 1. M.2 插转卡 LED

LED状态和说明
1 活动 LED（绿色）点亮：M.2 硬盘空闲。
熄灭：M.2 硬盘似乎已失效。
闪烁（约每秒闪烁四次）：M.2 硬盘正在进行 I/O 活动。
2 状态 LED（黄色）点亮：发生了硬盘故障。
熄灭：M.2 硬盘工作正常。
快速闪烁（约每秒闪烁四次）：正在查找 M.2 硬盘。
缓慢闪烁（约每秒闪烁一次）：正在重建 M.2 硬盘。

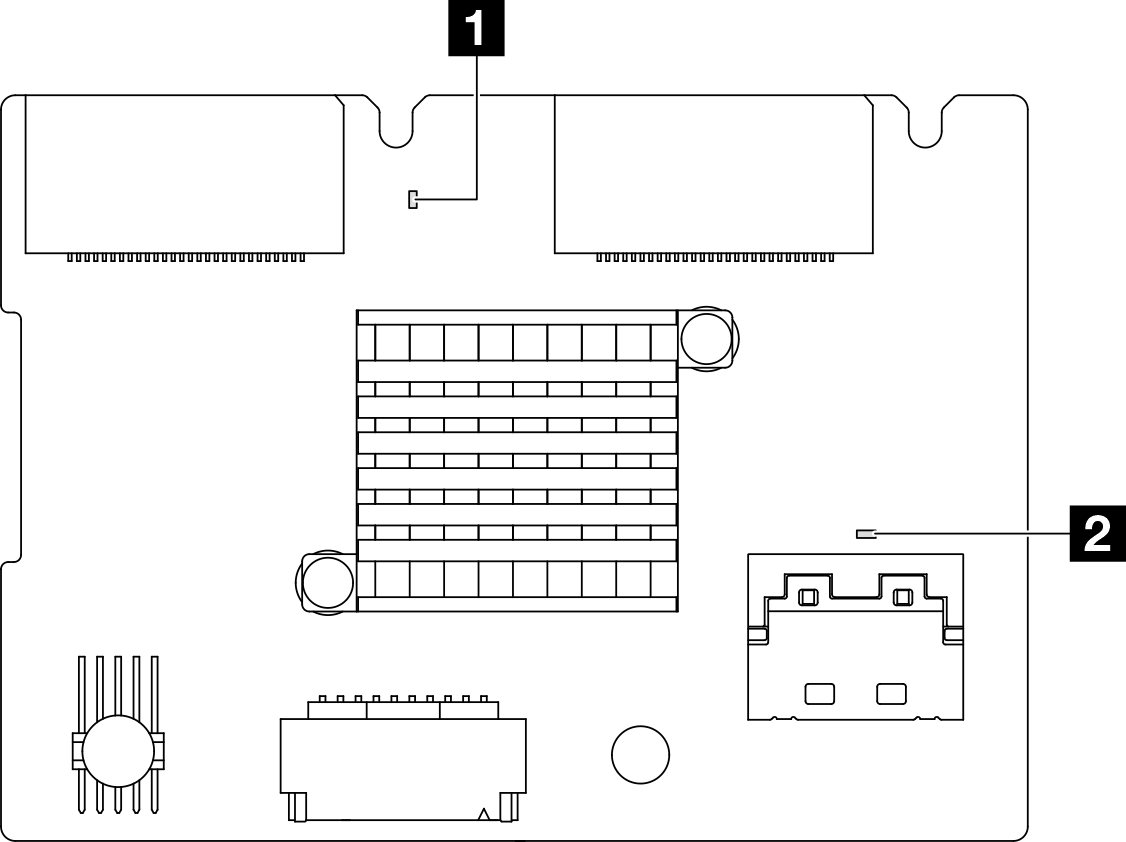

背面 M.2 背板上的 LED​

图 2. 背面 M.2 背板上的 LED

LED状态和说明
1 系统脉动信号 LED（绿色）闪烁：电源开启，RAID 固件工作正常。
熄灭：电源关闭或 RAID 固件工作异常。
2 PSoC 脉动信号 LED（绿色）亮起：PSoC 固件工作异常。
熄灭：电源关闭或 PSoC 固件工作异常。
快速闪烁（约每秒闪烁一次）：正在更新代码（引导装入程序模式）。
缓慢闪烁（约每两秒闪烁一次）：正在退出初始化（应用程序模式）。PSoC 固件工作正常。
