外部诊断手持设备

外部诊断手持设备是一种可通过线缆连接到服务器的外部设备，通过此设备可快速访问系统信息，如错误、系统状态、固件、网络和运行状况信息。

注
外部诊断手持设备是可选部件，需要单独购买。

外部诊断手持设备的位置​

Location描述

外部诊断手持设备通过外部线缆连接到服务器。

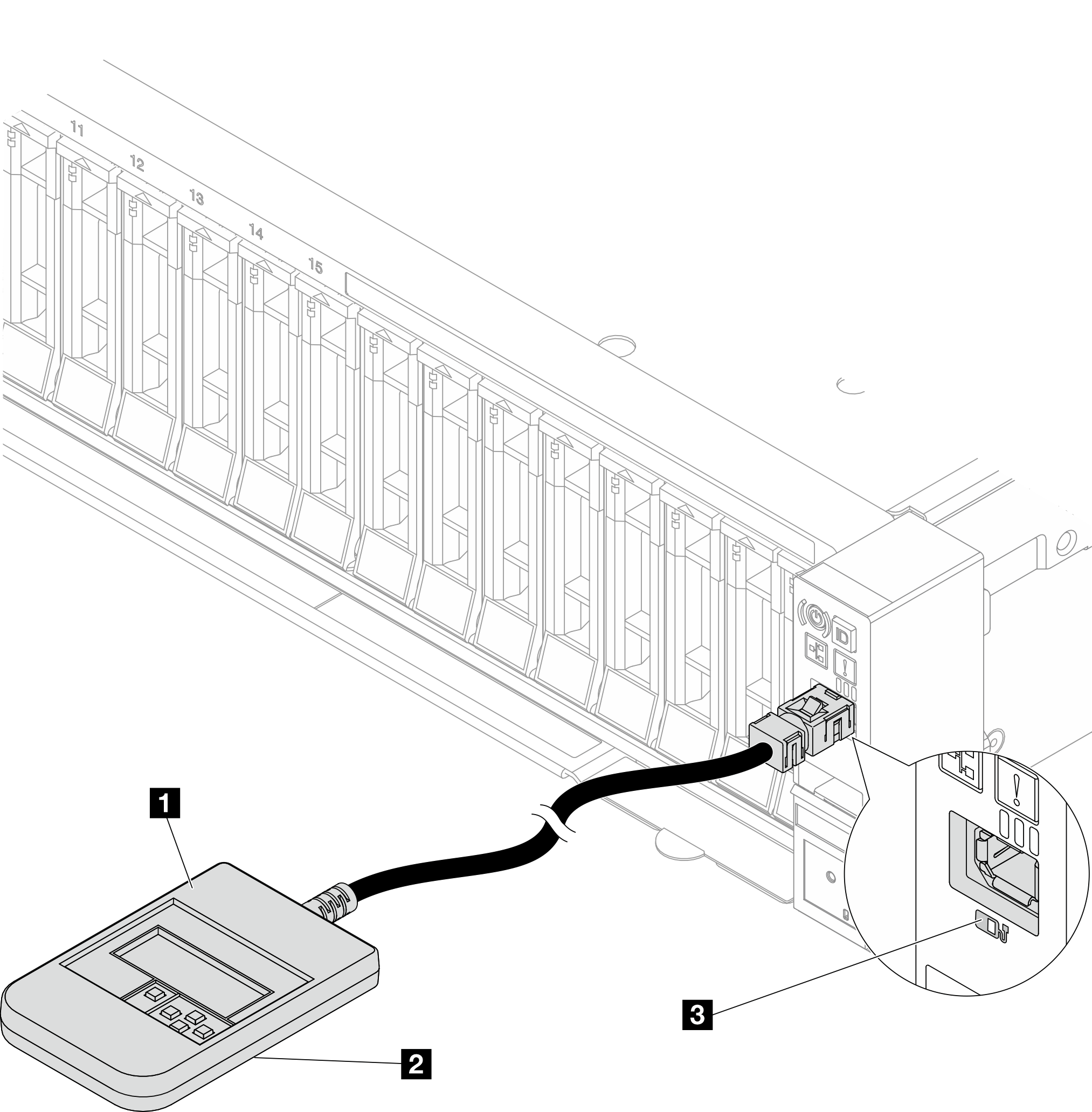

External diagnostics handset connected with a cable

1 外部诊断手持设备
2 磁性底部

使用此组件可以将诊断手持设备贴附到机架的顶部或侧面，从而腾出双手来执行维修任务。

3 外部诊断接口

此接口位于服务器正面，用于连接外部诊断手持设备。

注
拔下外部诊断手持设备时，请查看以下说明：

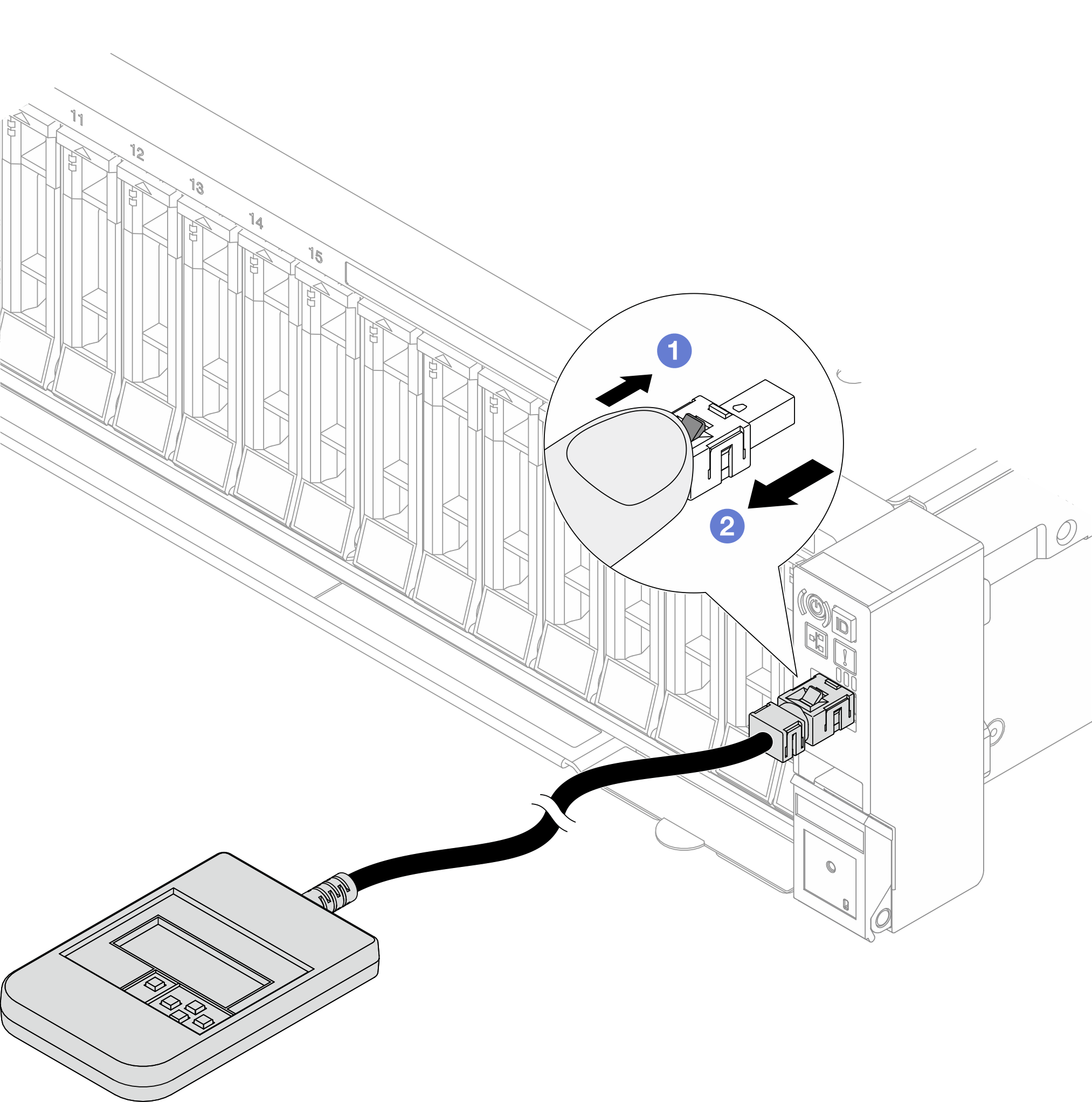

Unplugging the external diagnostics handset

  • 向前推动插头上的塑料夹。
  • 保持塑料夹不动，同时从接口上拔下线缆。

显示面板概览​

诊断设备包括一个 LCD 显示屏和 5 个导航按钮。

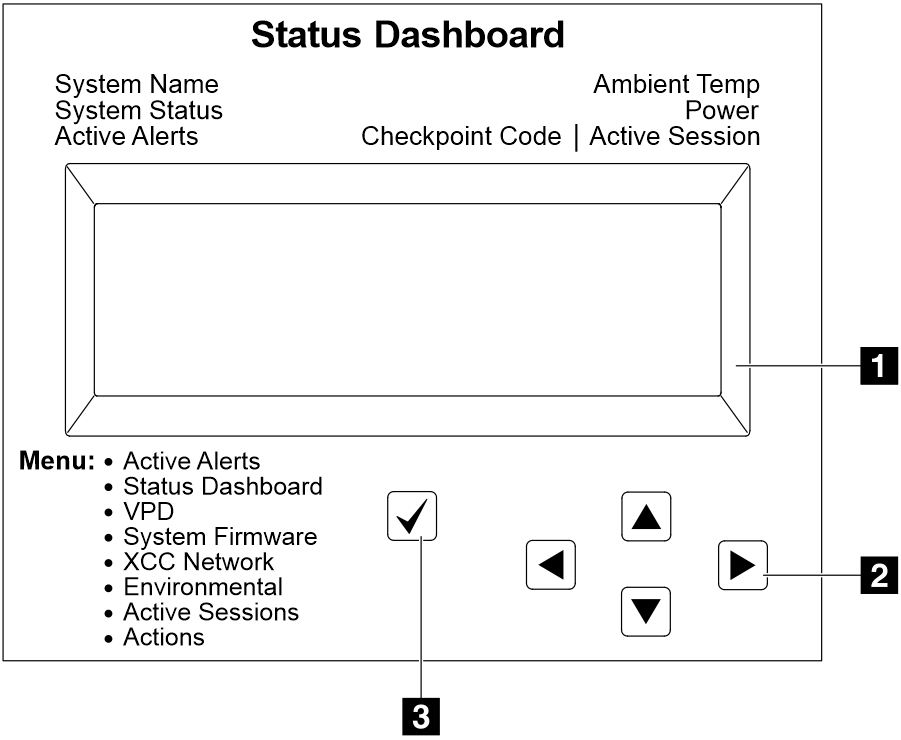

Display panel controls with identifying callouts

1 LCD 显示屏
2 滚动按钮（向上/向下/向左/向右）

按滚动按钮可找到和选择系统信息。

3 选择按钮

按选择按钮可在菜单选项中进行选择。

选项流程图​

注
SR650 V4 不支持以下功能：请求模拟插拔、修改 XCC 静态 IPv4 地址、修改系统名称以及生成/下载 FFDC 服务数据。

外部诊断手持设备可显示多项系统信息。可使用滚动按钮浏览选项。

根据型号的不同，LCD 显示屏上的选项和条目可能会有所不同。

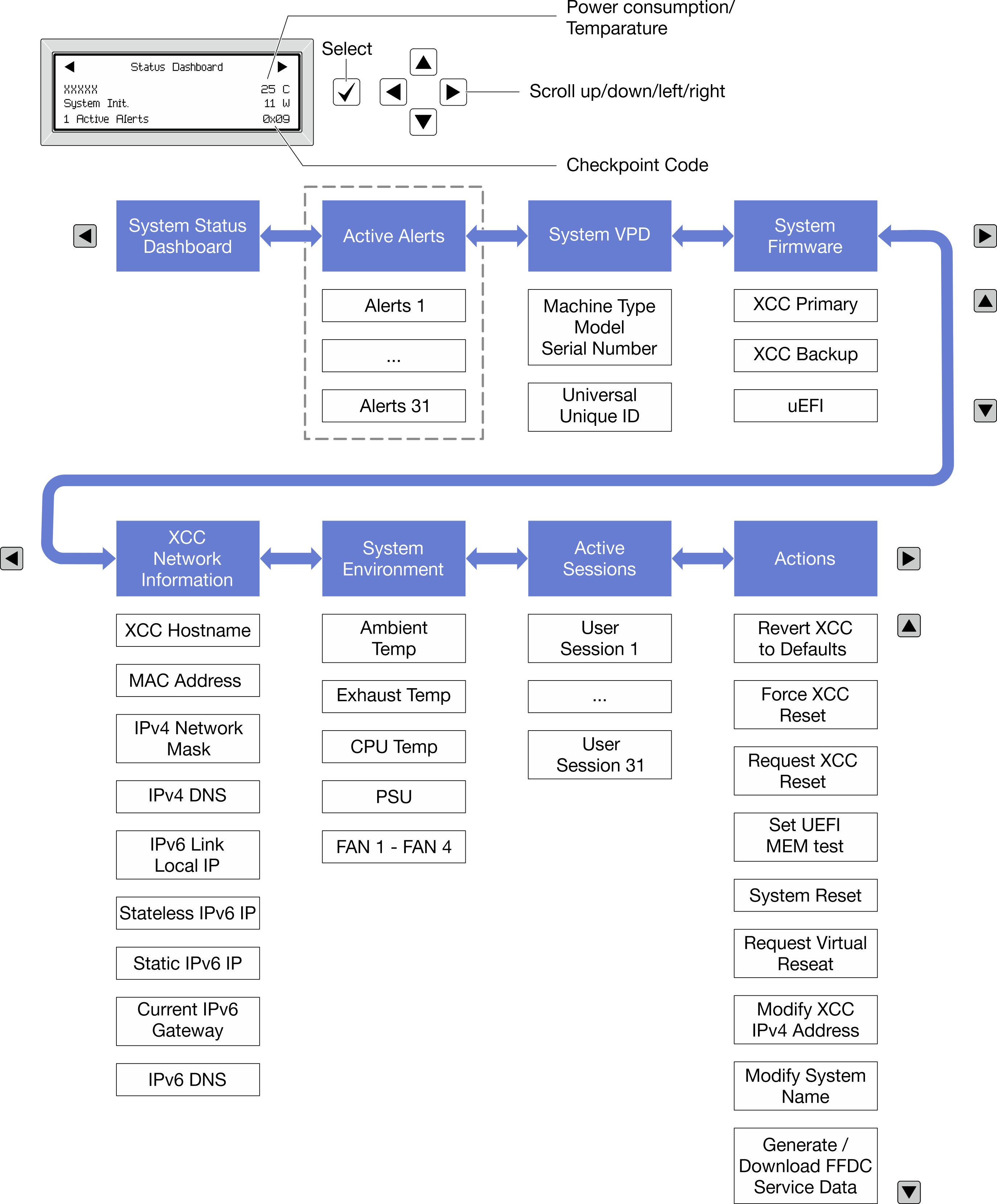

Display panel option flow

完整菜单列表​

以下是可用选项的列表。使用选择按钮在单个选项和下级信息条目间切换，使用滚动按钮在多个选项或信息条目间切换。

根据型号的不同，LCD 显示屏上的选项和条目可能会有所不同。

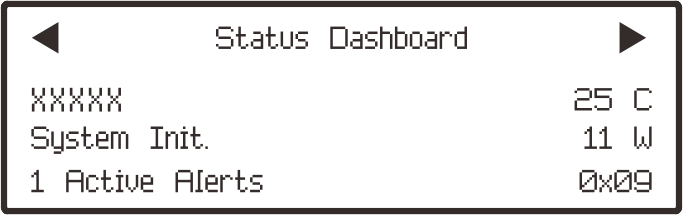

主菜单（系统状态仪表板）
主菜单示例

1 系统名称

2 系统状态

3 活动警报数量

4 温度

5 功耗

6 检查点代码


Display panel home menu

活动警报
子菜单示例

主屏幕：活动错误数量

注
活动警报菜单仅显示活动错误的数量。如果未出现任何错误，那么导航期间活动警报菜单将不可用。
1 Active Alerts
详细信息屏幕：

  • 错误消息 ID（类型：错误/警告/参考）

  • 发生时间

  • 可能的错误来源

  • Active Alerts: 1
  • Press ▼ to view alert details
  • FQXSPPU009N(Error)
  • 04/07/2020 02:37:39 PM
  • CPU 1 Status:
  • Configuration Error
系统 VPD 信息
子菜单示例

  • 机器类型和序列号

  • 通用唯一标识符（UUID）

  • Machine Type: xxxx
  • Serial Num: xxxxxx
  • Universal Unique ID:xxxxxxxxxxxxxxxxxxxxxxxxxxxx
系统固件
子菜单示例

主 XCC

  • 固件级别（状态）

  • Build ID

  • 版本号

  • 发布日期

XCC Primary (Active)
Build: DVI399T
Version: 4.07
Date: 2020-04-07

备用 XCC

  • 固件级别（状态）

  • Build ID

  • 版本号

  • 发布日期

XCC Backup (Active)
Build: D8BT05I
Version: 1.00
Date: 2019-12-30

UEFI

  • 固件级别（状态）

  • Build ID

  • 版本号

  • 发布日期

UEFI (Inactive)
Build: D0E101P
Version: 1.00
Date: 2019-12-26
XCC 网络信息
子菜单示例

  • XCC 主机名

  • MAC 地址

  • IPv4 网络掩码

  • IPv4 DNS

  • IPv6 链路本地 IP

  • 无状态 IPv6 IP

  • 静态 IPv6 IP

  • 当前 IPv6 网关

  • IPv6 DNS

注
仅显示当前正在使用的 MAC 地址（扩展或共享）。
  • XCC Network Information
  • XCC Hostname: XCC-xxxx-SN
  • MAC Address:
  • xx:xx:xx:xx:xx:xx
  • IPv4 IP:
  • xx.xx.xx.xx
  • IPv4 Network Mask:
  • x.x.x.x
  • IPv4 Default Gateway:
  • x.x.x.x
系统环境信息
子菜单示例

  • 环境温度

  • 排气温度

  • CPU 温度

  • PSU 状态

  • 风扇转速（单位：RPM）

Ambient Temp: 24 C
Exhaust Temp: 30 C
CPU1 Temp: 50 C
PSU1: Vin= 213 w
Inlet= 26 C
FAN1 Front:     21000 RPM
FAN2 Front:     21000 RPM
FAN3 Front:     21000 RPM
FAN4 Front:     21000 RPM
活动会话数
子菜单示例
活动会话的数量Active User Sessions: 1
操作
子菜单示例
提供以下快速操作：

  • 将 XCC 还原为默认值

  • 强制重置 XCC

  • 请求重置 XCC

  • 设置 UEFI 内存测试

  • 请求模拟插拔

  • 修改 XCC 静态 IPv4 地址/网络掩码/网关

  • 修改系统名称

  • 生成/下载 FFDC 服务数据

  • Request XCC Reset?
  • This will request the BMC to reboot itself.
  • Hold √ for 3 seconds
