LED M.2

Este tema proporciona información sobre resolución de problemas para el conjunto de la unidad M.2.

LED del intercalador M.2​

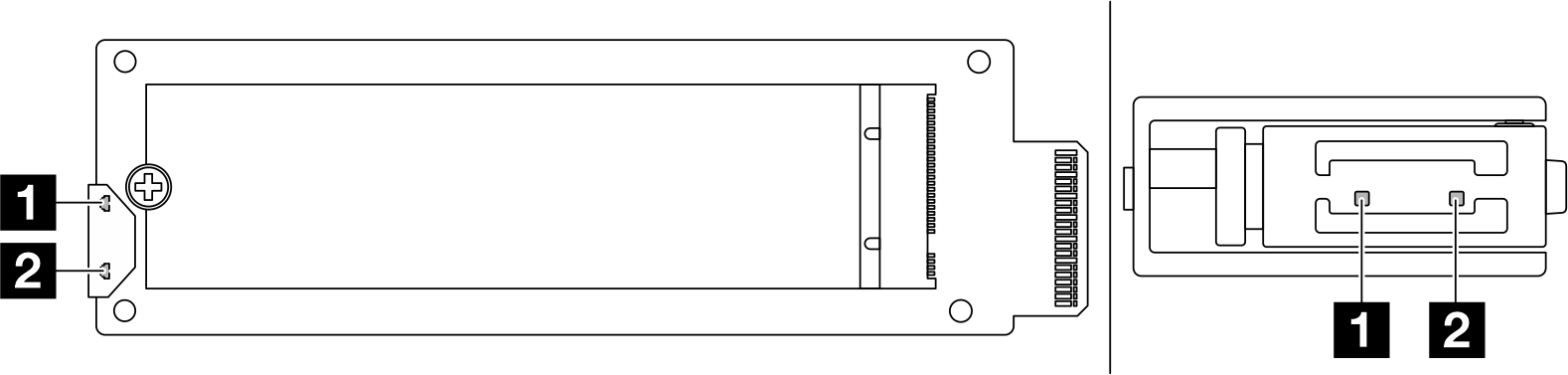

Figura 1. LED del intercalador M.2

LED	Estado y descripción
1 LED de actividad (verde)	Encendido: la unidad M.2 está inactiva.
	Apagado: la unidad M.2 aparece como declaración cancelada.
	Parpadeo (unos cuatro destellos por segundo): la actividad de E/S de la unidad M.2 está en curso.
2 LED de estado (amarillo)	Encendido: se produjo un error de la unidad.
	Apagado: la unidad M.2 funciona normalmente.
	Parpadeo rápido (unos cuatro destellos por segundo): se está ubicando la unidad M.2.
	Parpadeo lento (alrededor de un destello por segundo): se está reconstruyendo la unidad M.2.

LED de la placa posterior M.2 posterior​

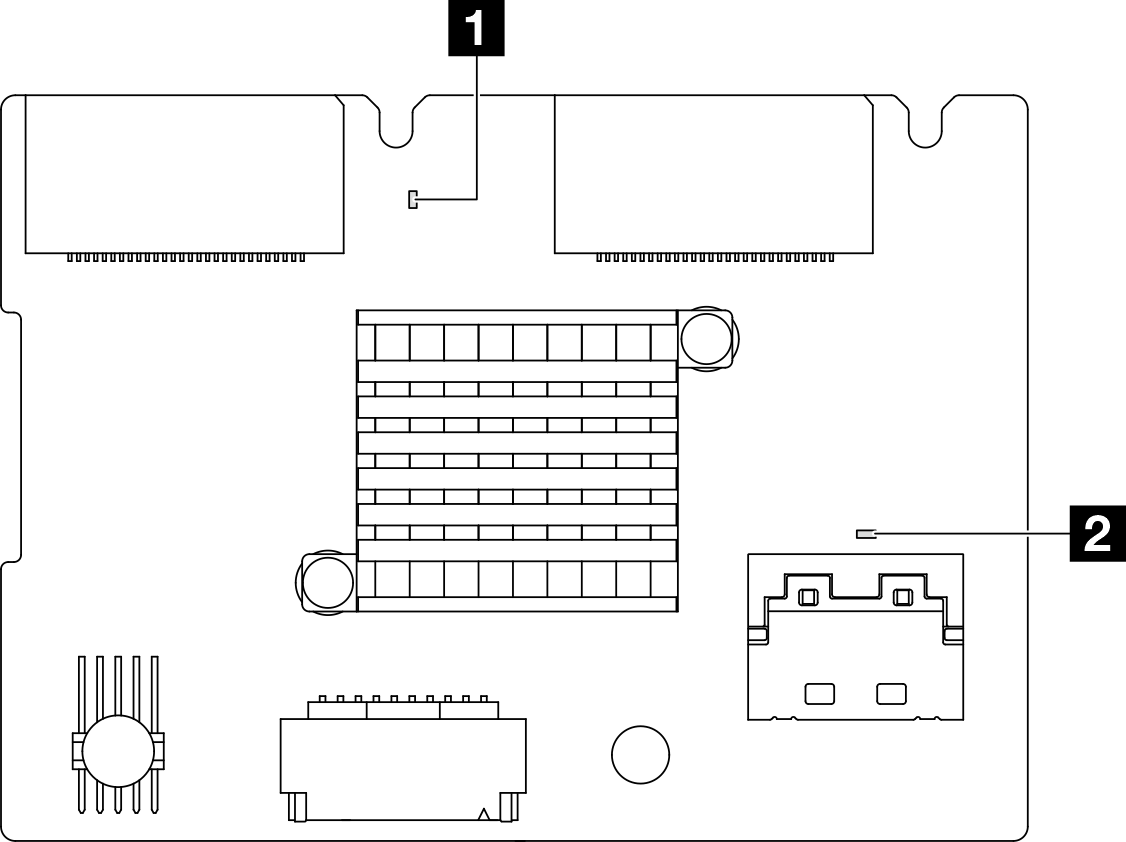

Figura 2. LED de la placa posterior M.2 posterior

LED	Estado y descripción
1 LED de pulsación del sistema (verde)	Parpadeo: el sistema está encendido y el firmware de RAID funciona con normalidad.
	Apagado: el sistema está apagado o el firmware de RAID no funciona con normalidad.
2 LED de pulsación de PSoC (verde)	Encendido: el firmware de PSoC no funciona con normalidad.
	Apagado: el sistema está apagado o el firmware de PSoC no funciona con normalidad.
	Parpadeo rápido (alrededor de un destello por segundo): se está actualizando el código (modo de gestor de arranque).
	Parpadeo lento (alrededor de un destello cada dos segundos): se está saliendo de la inicialización (modo de aplicación). El firmware de PSoC funciona normalmente.
