LED M.2

Questo argomento fornisce informazioni sulla risoluzione dei problemi per l'assieme dell'unità M.2.

LED sull'interposer M.2​

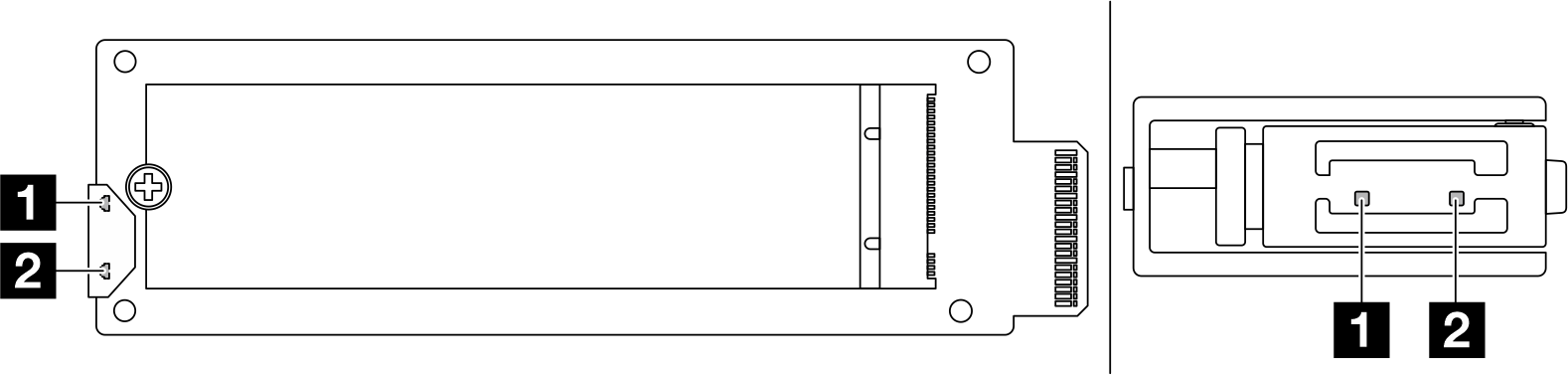

Figura 1. LED dell'interposer M.2

LED	Stato e descrizione
1 LED attività (verde)	Acceso: l'unità M.2 è inattiva.
	Spento: l'unità M.2 appare senza asserzione.
	Lampeggiante (circa quattro volte al secondo): l'attività I/O dell'unità M.2 è in corso.
2 LED di stato (giallo)	Acceso: si è verificato un errore dell'unità.
	Spento: l'unità M.2 funziona normalmente.
	Lampeggiante velocemente (circa quattro volte al secondo): l'unità M.2 è in fase di posizionamento.
	Lampeggiante lentamente (circa una volta al secondo): l'unità M.2 è in fase di ricostruzione.

LED sul backplane M.2 posteriore​

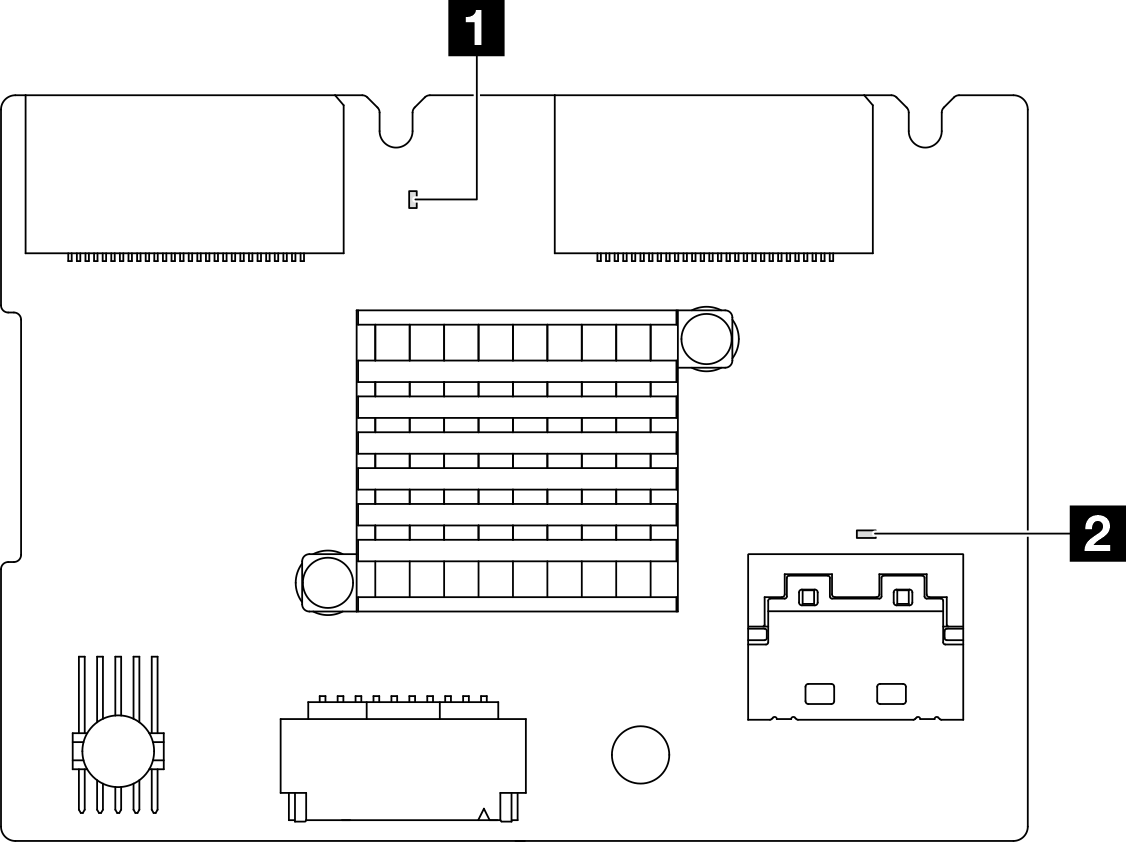

Figura 2. LED del backplane M.2 posteriore

LED	Stato e descrizione
1 LED di heartbeat di sistema (verde)	Lampeggiante: Alimentazione accesa e funzionamento normale del firmware RAID.
	Spento: Alimentazione spenta o funzionamento anomalo del firmware RAID.
2 LED di heartbeat PSoC (verde)	Acceso: Funzionamento anomale del firmware PSoC.
	Spento: Alimentazione spenta o funzionamento anomalo del firmware PSoC.
	Lampeggiante velocemente (circa una volta al secondo): aggiornamento del codice (modalità bootloader).
	Lampeggiante lentamente (circa una volta ogni due secondi): uscita dall'inizializzazione (modalità applicazione). Funzionamento normale del firmware PSoC.
