Светодиодные индикаторы блока материнской платы

На следующих рисунках показаны светодиодные индикаторы блока материнской платы.

Светодиодные индикаторы процессорной платы​

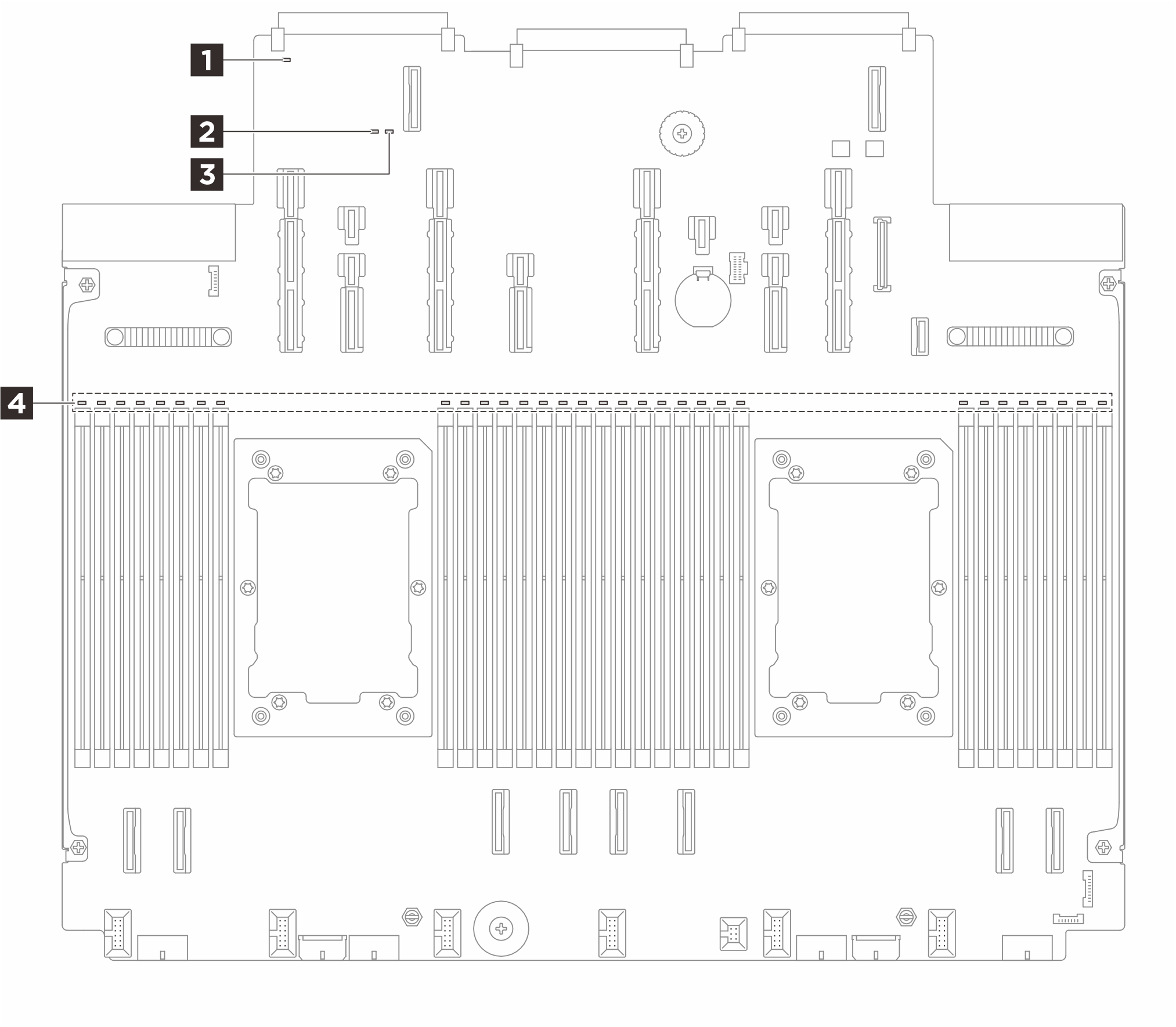

Рис. 1. Светодиодные индикаторы на процессорной плате
LEDs on the processor board

1 Светодиодный индикатор системной ошибки (желтый)

2 Светодиодный индикатор состояния системы (зеленый)

3 Светодиодный индикатор контрольного сигнала FPGA (зеленый)

4 Светодиодные индикаторы ошибок модулей DIMM (оранжевые)

1 Светодиодный индикатор системной ошибки (желтый)

ОписаниеЕсли желтый светодиодный индикатор горит, на сервере может также гореть еще один или несколько других светодиодных индикаторов, указывающих на источник ошибки.
ДействиеПросмотрите системные журналы или проверьте состояние светодиодных индикаторов внутренних ошибок, чтобы определить неисправный компонент. Дополнительные сведения см. в разделе Светодиодные индикаторы и кнопки на передней панели оператора.

2 Светодиодный индикатор состояния системы (зеленый)

ОписаниеСветодиодный индикатор состояния системы указывает рабочее состояние системы.

  • Быстро мигает (примерно четыре раза в секунду): сбой питания или ожидание готовности разрешения на питание XCC.

  • Медленно мигает (примерно раз в секунду): блок выключен и готов к включению (режим ожидания).

  • Горит: питание включено.

Действие

  • Если светодиодный индикатор состояния системы быстро мигает более 5 минут и не включается, проверьте светодиодный индикатор контрольного сигнала XCC и выполните указанные для него действия.

  • Если светодиодный индикатор состояния системы не горит или быстро мигает (примерно четыре раза в секунду) и светодиодный индикатор системной ошибки горит (желтым), система находится в состоянии сбоя питания. Выполните следующие действия:

    1. Отключите и снова подключите шнур питания.

    2. Снимайте установленные адаптеры и устройства по одному, пока не достигнете минимальной конфигурации для отладки.

    3. (Только для квалифицированных специалистов) Если проблема не исчезает, сохраните данные журнала FFDC и замените процессорную плату.

    4. Если проблема сохраняется, обратитесь в службу поддержки Lenovo.

3 Светодиодный индикатор контрольного сигнала FPGA (зеленый)

ОписаниеСветодиодный индикатор контрольного сигнала FPGA служит для определения состояния FPGA.

  • Мигает (примерно раз в секунду): FPGA работает нормально.

  • Горит или не горит: FPGA не работает.

Действие

Если светодиодный индикатор контрольного сигнала FPGA не горит или постоянно горит, выполните следующие действия:

  1. Замените процессорную плату.

  2. Если проблема сохраняется, обратитесь в службу поддержки Lenovo.

4 Светодиодные индикаторы ошибок модулей DIMM (оранжевые)

ОписаниеЕсли светодиодный индикатор ошибки модуля памяти горит, это означает отказ соответствующего модуля памяти.
Действие

Дополнительные сведения см. в разделе Неполадки с памятью.

Светодиодные индикаторы системной платы ввода-вывода​

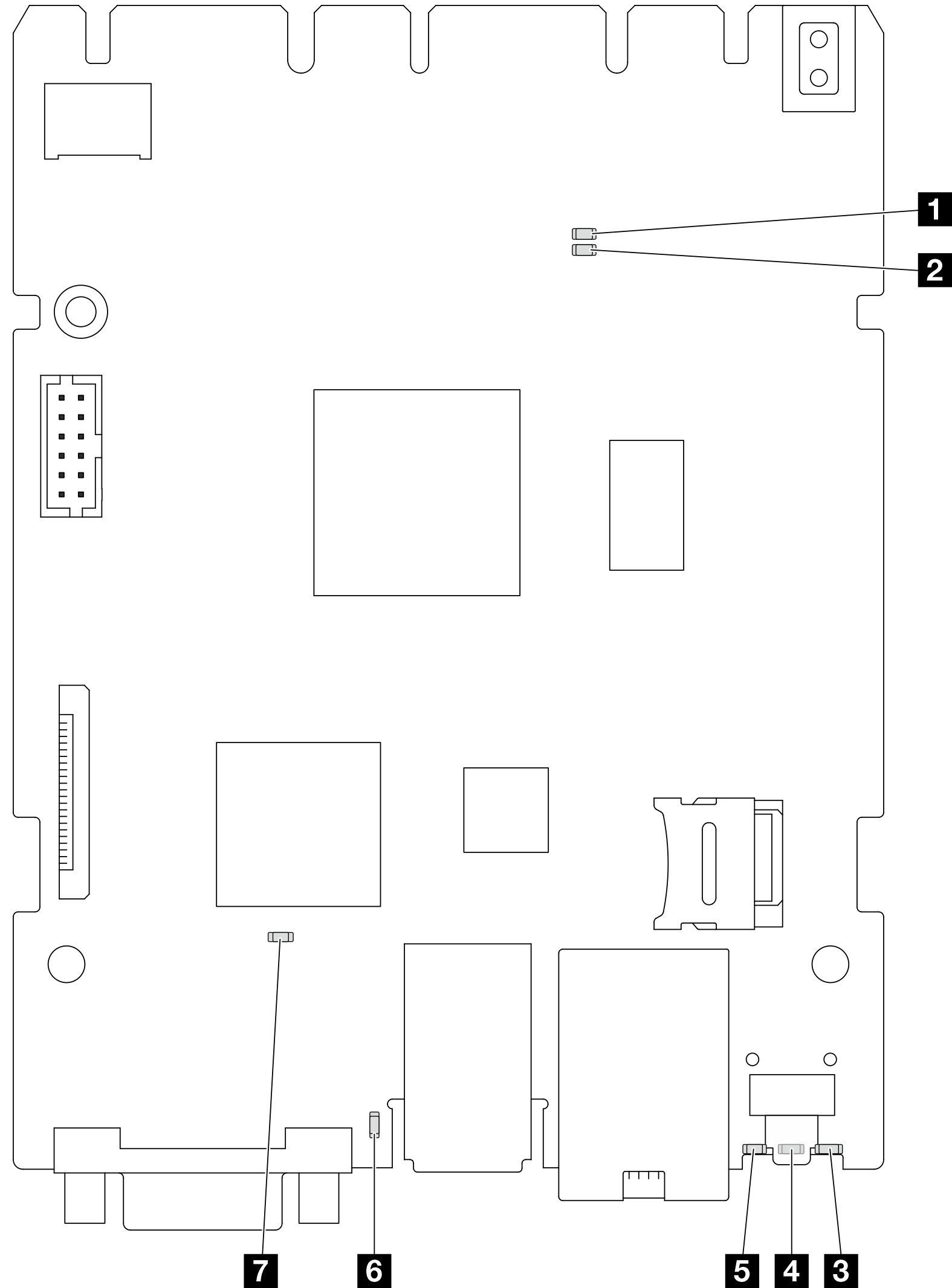

Рис. 2. Светодиодные индикаторы на системной плате ввода-вывода (DC-SCM)
LEDs on the system I/O board

1 Светодиодный индикатор AP0 (зеленый)

2 Светодиодный индикатор AP1 (зеленый)

3 Светодиодный индикатор неисправности RoT (желтый)

4 Светодиодный индикатор системной ошибки (желтый)

5 Светодиодный индикатор идентификации системы (синий)

6 Светодиодный индикатор контрольного сигнала XCC (зеленый)

7 Светодиодный индикатор контрольного сигнала FPGA SCM (зеленый)

Табл. 1. Описание светодиодных индикаторов
Сценарий1 Светодиодный индикатор AP02 Светодиодный индикатор AP13 Светодиодный индикатор неисправности RoT7 Светодиодный индикатор контрольного сигнала FPGA SCM6 Светодиодный индикатор контрольного сигнала XCCДействия
Неустранимый сбой микропрограммы модуля безопасности RoTНе горитНе горитГоритНеприменимоНеприменимоЗамените системную плату ввода-вывода.
МигаетНеприменимоГоритНеприменимоНеприменимоЗамените системную плату ввода-вывода.
МигаетНеприменимоГоритГоритНеприменимоЗамените системную плату ввода-вывода.
Нет питания системы (светодиодный индикатор контрольного сигнала FPGA не горит)Не горитНе горитНе горитНе горитНе горитЕсли питание переменного тока включено, а питание на блоке материнской платы отсутствует, выполните следующие действия:

  1. Проверьте блок питания или плату питания Interposer (PIB) (если имеется). При наличии ошибки в блоке питания или на плате PIB замените этот блок или плату.

  2. При нормальном состоянии блока питания или платы PIB выполните следующие действия:

    1. Замените системную плату ввода-вывода.

    2. Замените процессорную плату.

Исправимая ошибка микропрограммы XCCМигаетНеприменимоНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Микропрограмма XCC восстановлена после ошибкиМигаетНеприменимоНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Сбой при аутентификации микропрограммы UEFIНеприменимоМигаетНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Микропрограмма UEFI восстановлена после сбоя при аутентификацииНеприменимоГоритНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Система работает нормально (светодиодный индикатор контрольного сигнала FPGA горит)ГоритГоритНе горитГоритГоритТолько для сведения. Никаких действий выполнять не требуется.

4 Светодиодный индикатор системной ошибки (желтый)

ОписаниеЕсли желтый светодиодный индикатор горит, на сервере может также гореть еще один или несколько других светодиодных индикаторов, указывающих на источник ошибки.
ДействиеПросмотрите системные журналы или проверьте состояние светодиодных индикаторов внутренних ошибок, чтобы определить неисправный компонент. Дополнительные сведения см. в разделе Светодиодные индикаторы и кнопки на передней панели оператора.

5 Светодиодный индикатор идентификации системы (синий)

ОписаниеПередний светодиодный индикатор идентификации системы позволяет найти сервер.
ДействиеПри каждом нажатии кнопки идентификации системы состояние обоих светодиодных индикаторов идентификации системы меняется (могут гореть, мигать или не гореть).

6 Светодиодный индикатор контрольного сигнала XCC (зеленый)

ОписаниеСветодиодный контрольный сигнал XCC помогает определить состояние XCC.

  • Мигает (примерно раз в секунду): XCC работает нормально.

  • Мигает с другой частотой или постоянно горит: XCC находится на начальном этапе работы или функционирует неправильно.

  • Не горит: XCC не работает.

Действие

  • Если светодиодный индикатор контрольного сигнала XCC не горит или постоянно горит, выполните следующие действия:

    • При отсутствии доступа к XCC:

      1. Отключите и снова подключите шнур питания.

      2. Проверьте правильность установки системной платы ввода-вывода. (Только для квалифицированных специалистов) При необходимости переустановите ее.

      3. (Только для квалифицированных специалистов) Замените системную плату ввода-вывода.

    • При наличии доступа к XCC замените системную плату ввода-вывода.

  • Если светодиодный индикатор контрольного сигнала XCC всегда быстро мигает более 5 минут, выполните следующие действия:

    1. Отключите и снова подключите шнур питания.

    2. Проверьте правильность установки системной платы ввода-вывода. (Только для квалифицированных специалистов) При необходимости переустановите ее.

    3. (Только для квалифицированных специалистов) Замените системную плату ввода-вывода.

  • Если светодиодный индикатор контрольного сигнала XCC всегда медленно мигает более 5 минут, выполните следующие действия:

    1. Отключите и снова подключите шнур питания.

    2. Проверьте правильность установки системной платы ввода-вывода. (Только для квалифицированных специалистов) При необходимости переустановите ее.

    3. Если проблема сохраняется, обратитесь в службу поддержки Lenovo.
