Voyants du bloc carte mère

Les illustrations suivantes présentent les voyants lumineux (LED) du bloc carte mère.

Voyants de la carte du processeur​

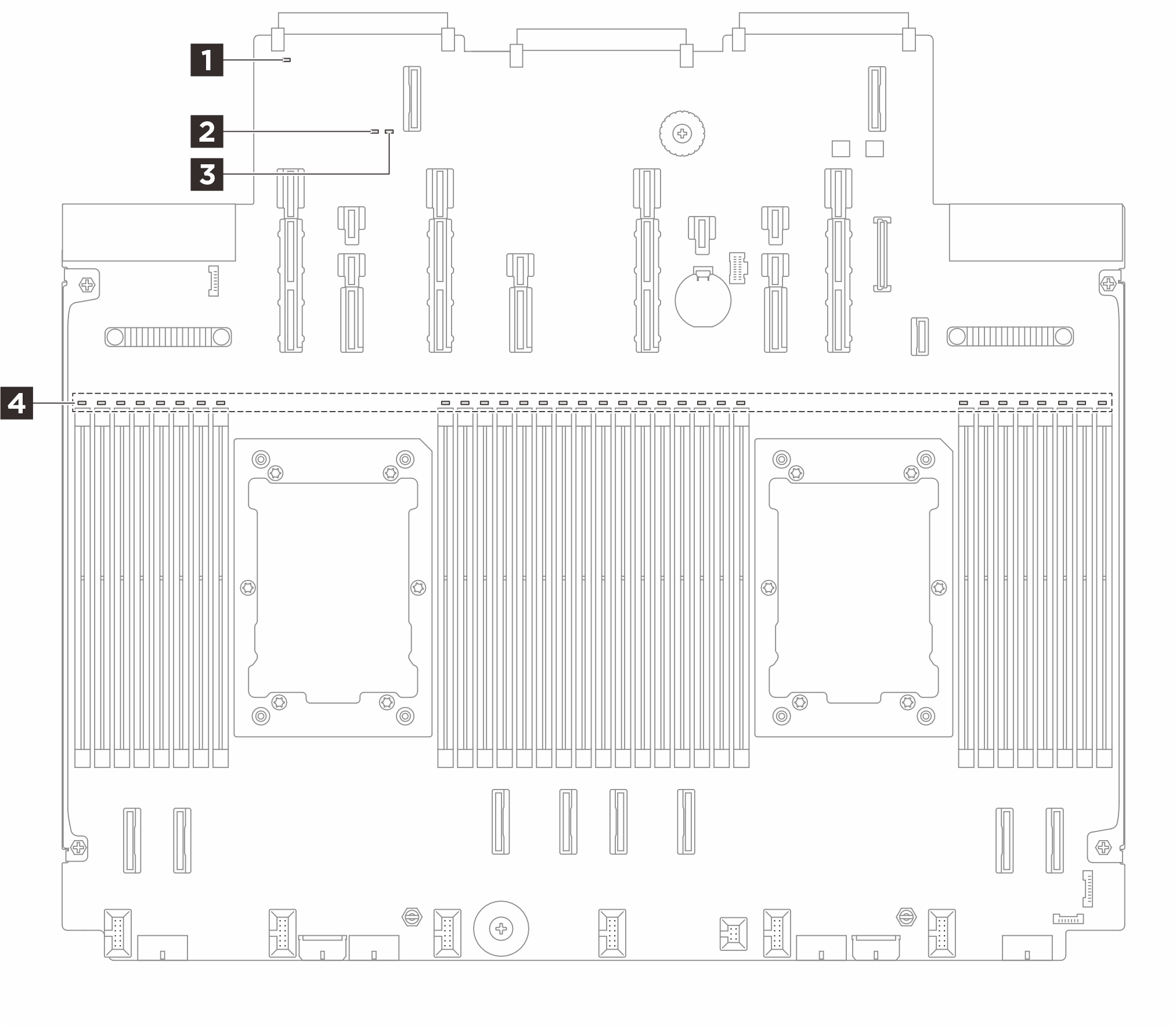

Figure 1. Voyants de la carte du processeur
LEDs on the processor board

1 Voyant d'erreur système (jaune)

2 Voyant d’état système (vert)

3 Voyant de présence FPGA (vert)

4 Voyants d’erreur DIMM (orange)

1 Voyant d’erreur système (jaune)

DescriptionS’il est allumé en jaune, il se peut qu’un ou plusieurs voyants soient également allumés dans le serveur pour vous guider vers la source de l’erreur.
ActionConsultez les journaux système ou les voyants d’erreur internes afin d’identifier le composant défaillant. Pour plus d'informations, voir Boutons et voyants du panneau opérateur avant.

2 Voyant d’état système (vert)

DescriptionLe voyant d’état système indique l’état de fonctionnement du système.

  • Clignotement rapide (environ quatre clignotements par seconde) : Erreur d’alimentation ou attente de l’autorisation de mise sous tension du XCC.

  • Clignotement lent (environ un clignotement par seconde) : Hors tension et prêt à être mis sous tension (état de veille).

  • Allumé : sous tension.

Action

  • Si le voyant d’état système clignote rapidement pendant plus de 5 minutes et que l’alimentation est impossible, consultez le voyant de présence XCC et reportez-vous aux actions relatives au voyant de présence XCC.

  • Si le voyant d’état du système reste éteint ou clignote rapidement (environ quatre clignotements par seconde) et que le voyant d’erreur système du panneau avant est allumé (jaune), le système est dans un état d’erreur d’alimentation. Procédez comme suit :

    1. Branchez de nouveau le cordon d’alimentation.

    2. Retirez les adaptateurs/périphériques installés, un par un, jusqu’à atteindre la configuration minimale pour le débogage.

    3. (Techniciens qualifiés uniquement) Si le problème persiste, capturez le journal FFDC et remplacez la carte du processeur.

    4. Si le problème persiste encore, prenez contact avec le support Lenovo.

3 Voyant de présence FPGA (vert)

DescriptionLe voyant de présence FPGA vous permet d’identifier l’état du module FPGA.

  • Clignotant (environ un clignotement par seconde) : FPGA fonctionne normalement.

  • Allumé ou éteint : Le FPGA ne fonctionne pas.

Action

Procédez comme suit si le voyant de présence FPGA est toujours éteint ou toujours allumé :

  1. Remplacez la carte du processeur.

  2. Si le problème persiste, prenez contact avec le support Lenovo.

4 Voyants d’erreur DIMM (orange)

DescriptionLorsqu'un voyant d'erreur de module de mémoire s'allume, il indique que le module de mémoire correspondant est défectueux.
Action

Pour plus d'informations, voir Problèmes liés à la mémoire.

Voyants de la carte d’E-S système​

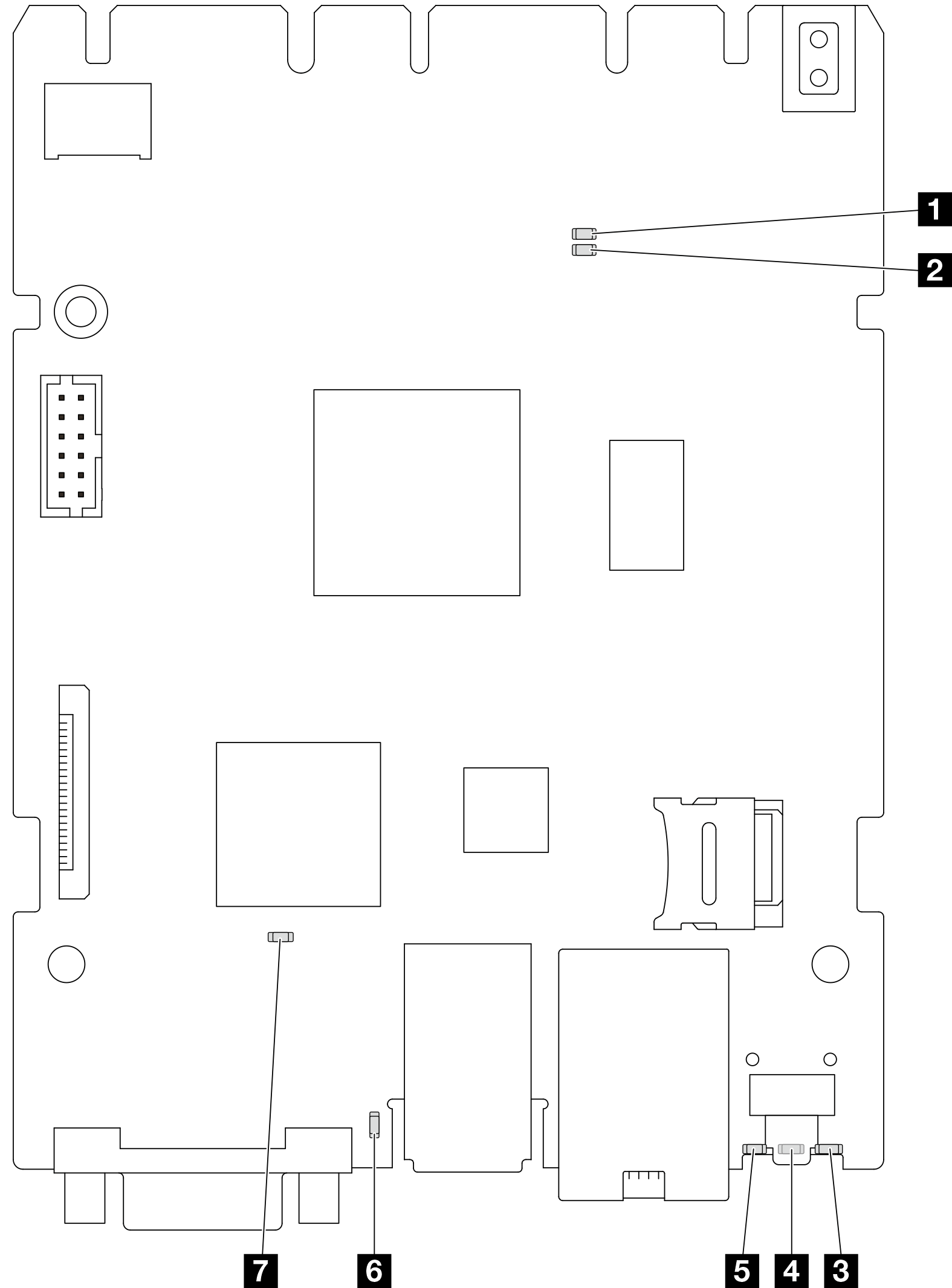

Figure 2. Voyants sur la carte d'E-S système (DC-SCM)
LEDs on the system I/O board

1 Voyant AP0 (vert)

2 Voyant AP1 (vert)

3 Voyant d’erreur du RoT (jaune)

4 Voyant d'erreur système (jaune)

5 Voyant d’ID système (bleu)

6 Voyant de présence XCC (vert)

7 Voyant de présence SCM FPGA (vert)

Tableau 1. Description des voyants
Scénario1 Voyant AP02 Voyant AP13 Voyant d’erreur du RoT7 Voyant de présence SCM FPGA6 Voyant de présence XCCActions
Défaillance fatale du microprogramme du module de sécurité RoTÉteintÉteintAlluméN/AN/ARemplacez la carte d’E-S système.
ClignotantN/AAlluméN/AN/ARemplacez la carte d’E-S système.
ClignotantN/AAlluméAlluméN/ARemplacez la carte d’E-S système.
Aucune alimentation système (voyant de présence FPGA éteint)ÉteintÉteintÉteintÉteintÉteintSi l’alimentation en CA est activée, mais que le bloc carte mère n’est pas alimenté, alors :

  1. Inspectez le bloc d’alimentation (PSU) ou la carte d’interposeur d’alimentation (PIB), le cas échéant. Si le PSU ou la PIB présente une erreur, remplacez cette unité.

  2. Si le PSU ou la PIB fonctionne correctement, procédez comme suit :

    1. Remplacez la carte d’E-S système.

    2. Remplacez la carte du processeur.

Erreur récupérable du microprogramme XCCClignotantN/AÉteintN/AN/ALe programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Le microprogramme XCC a récupéré après une erreurClignotantN/AÉteintN/AN/ALe programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Échec d’authentification du microprogramme UEFIN/AClignotantÉteintN/AN/ALe programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Le microprogramme UEFI a récupéré après un échec d’authentificationN/AAlluméÉteintN/AN/ALe programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Le système est OK (le voyant de présence FPGA est allumé)AlluméAlluméÉteintAlluméAlluméLe programme génère ce message à titre d’information uniquement. Aucune action n’est requise.

4 Voyant d'erreur système (jaune)

DescriptionS’il est allumé en jaune, il se peut qu’un ou plusieurs voyants soient également allumés dans le serveur pour vous guider vers la source de l’erreur.
ActionConsultez les journaux système ou les voyants d’erreur internes afin d’identifier le composant défaillant. Pour plus d'informations, voir Boutons et voyants du panneau opérateur avant.

5 Voyant d’ID système (bleu)

DescriptionLe voyant d’ID système avant vous permet de localiser le serveur.
ActionChaque fois que vous appuyez sur le bouton d’ID système, l’état des deux voyants d’ID système change ; leur état peut être Allumé, Clignotant ou Éteint.

6 Voyant de présence XCC (vert)

DescriptionLe voyant de présence XCC vous permet d’identifier l’état du module XCC.

  • Clignotant (environ un clignotement par seconde) : XCC fonctionne normalement.

  • Clignotement à d’autres vitesses ou allumé en permanence : XCC en est à sa phase initiale ou fonctionne anormalement.

  • Éteint : XCC ne fonctionne pas.

Action

  • Procédez comme suit si le voyant de présence XCC est toujours éteint ou toujours allumé :

    • Si XCC n’est pas accessible :

      1. Branchez de nouveau le cordon d’alimentation.

      2. Inspectez la carte d’E-S système et assurez-vous qu’elle est bien installée. (Techniciens qualifiés uniquement) Si besoin, réinstallez-la.

      3. (Techniciens qualifiés uniquement) Remplacez la carte d’E-S système.

    • Remplacez la carte d’E-S système si vous avez accès à XCC.

  • Procédez comme suit si le voyant de présence XCC clignote toujours rapidement pendant plus de 5 minutes :

    1. Branchez de nouveau le cordon d’alimentation.

    2. Inspectez la carte d’E-S système et assurez-vous qu’elle est bien installée. (Techniciens qualifiés uniquement) Si besoin, réinstallez-la.

    3. (Techniciens qualifiés uniquement) Remplacez la carte d’E-S système.

  • Procédez comme suit si le voyant de présence XCC clignote toujours lentement pendant plus de 5 minutes :

    1. Branchez de nouveau le cordon d’alimentation.

    2. Inspectez la carte d’E-S système et assurez-vous qu’elle est bien installée. (Techniciens qualifiés uniquement) Si besoin, réinstallez-la.

    3. Si le problème persiste, prenez contact avec le support Lenovo.
