LEDs da porta de gerenciamento do sistema XCC

Este tópico fornece informações sobre os LEDs do Porta de gerenciamento de sistema XCC (10/100/1000 Mbps).

A tabela a seguir descreve os problemas indicados pelos LEDs da Porta de gerenciamento de sistema XCC (10/100/1000 Mbps).

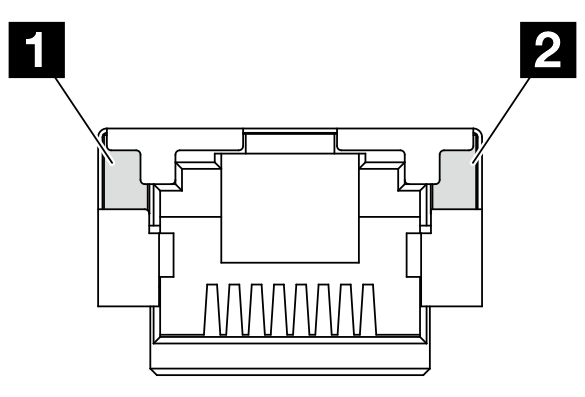

Figura 1. LEDs no Porta de gerenciamento de sistema XCC (10/100/1000 Mbps)
Porta de gerenciamento de sistema XCC (10/100/1000 Mbps) LEDs

LEDDescrição
1 Porta de gerenciamento de sistema XCC (10/100/1000 Mbps) LED do link da porta Ethernet (RJ-45 de 1 GB)
Use este LED verde para diferenciar o status de conectividade de rede:

  • Apagado: o link de rede está desconectado.

  • Verde: o link de rede é estabelecido.

2 Porta de gerenciamento de sistema XCC (10/100/1000 Mbps) LED de atividade da porta Ethernet (RJ-45 de 1 GB)
Use este LED verde para diferenciar o status da atividade de rede:

  • Apagado: o servidor está desconectado de uma LAN.

  • Verde: a rede está conectada e ativa.
