Vista posteriore

• Vista posteriore con dieci slot PCIe

• Vista posteriore con quattro vani delle unità posteriori da 2,5" e sei slot PCIe

• Vista posteriore con otto vani delle unità posteriori da 2,5" e quattro slot PCIe

• Vista posteriore con quattro vani delle unità posteriori da 3,5" e due slot PCIe

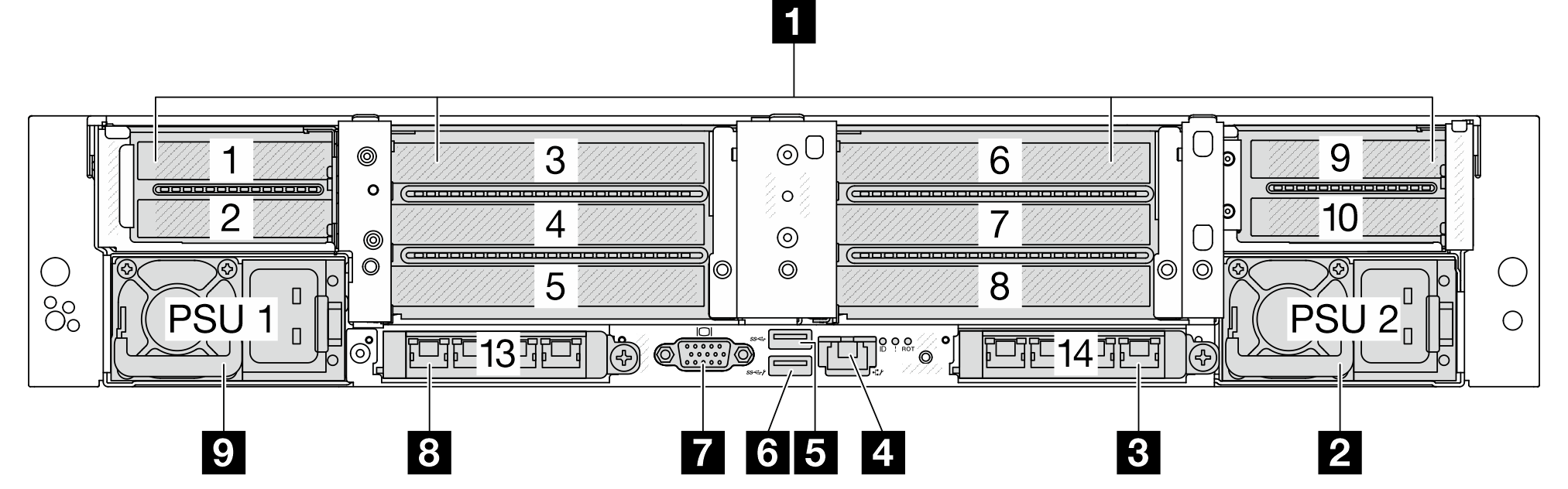

Vista posteriore con dieci slot PCIe​

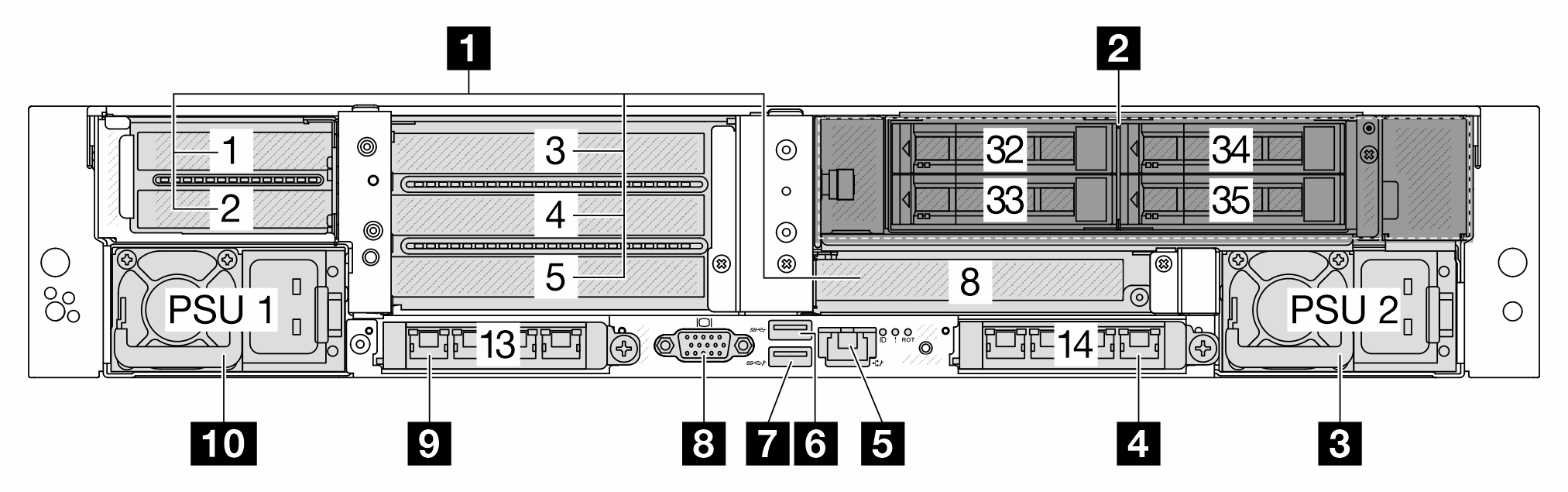

Vista posteriore con quattro vani delle unità posteriori da 2,5" e sei slot PCIe​

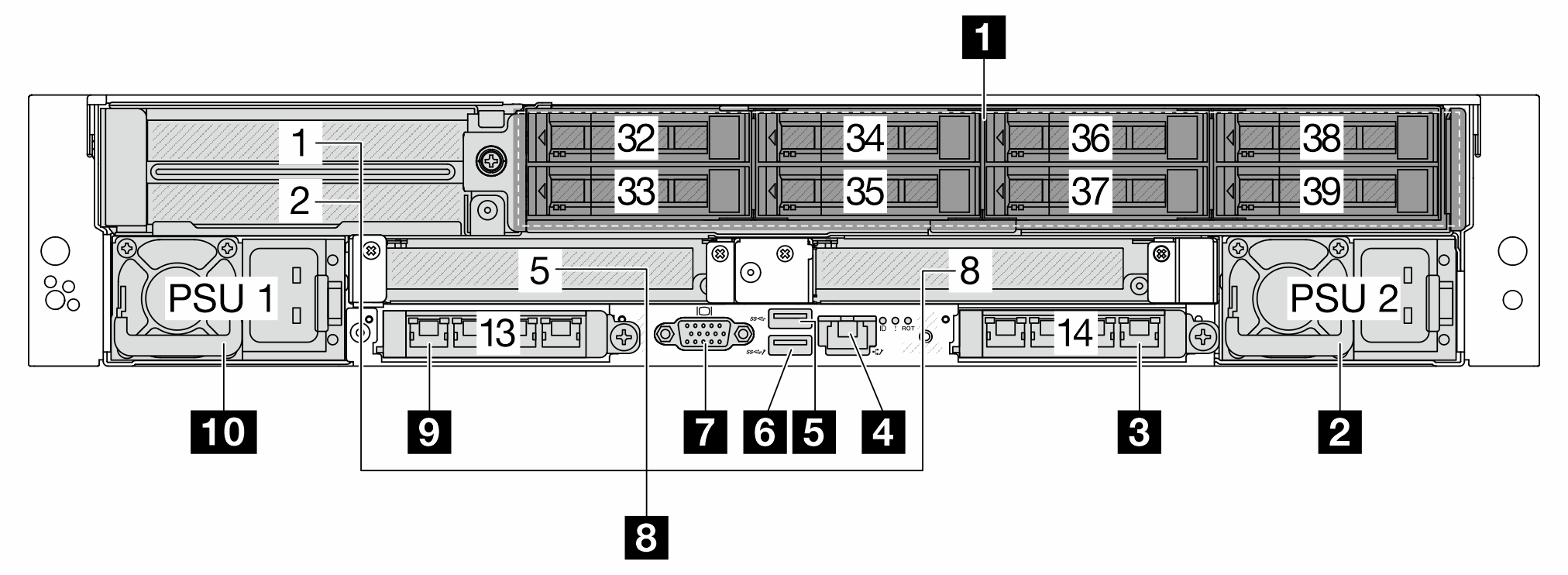

Vista posteriore con otto vani delle unità posteriori da 2,5" e quattro slot PCIe​

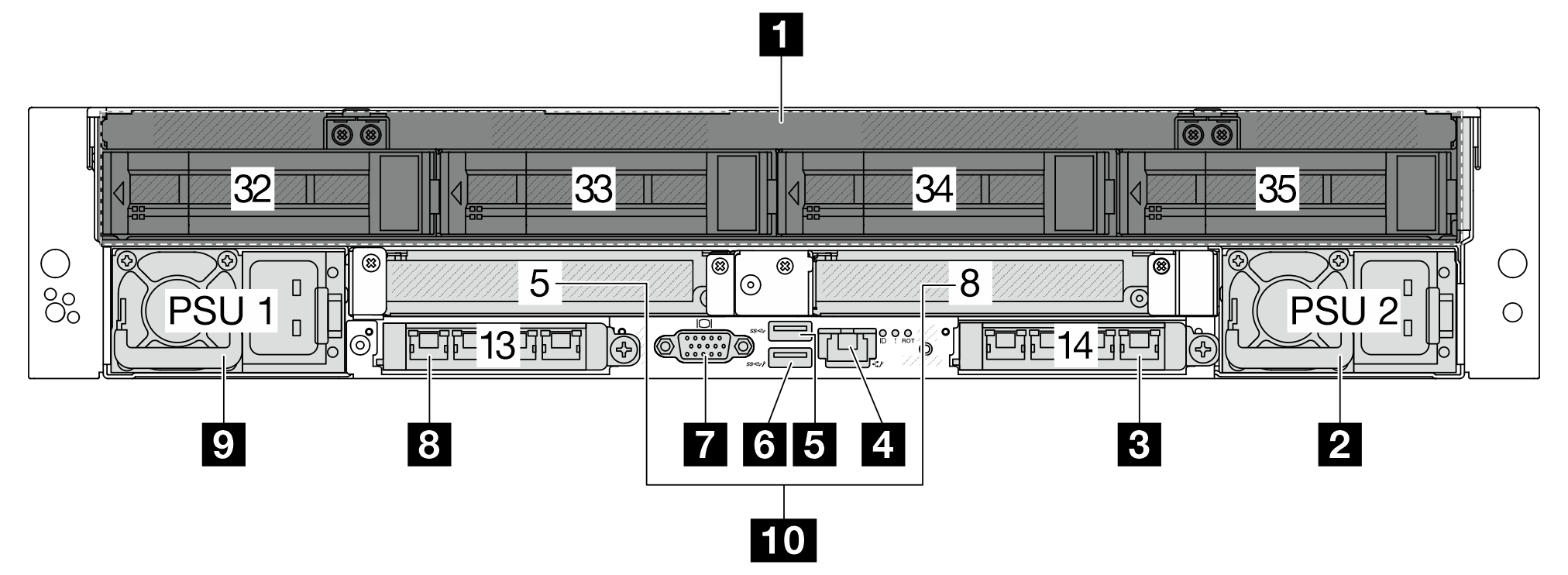

Vista posteriore con quattro vani delle unità posteriori da 3,5" e due slot PCIe​

Panoramica dei componenti posteriori​

Slot PCIe​

Il server supporta fino a 10 slot PCIe nella parte posteriore. Lo slot 5 o 8 supporta unità M.2 hot-swap.

Nelle configurazioni con Processor Neptune^® Core Module, lo slot 8 è occupato dai tubi di ingresso e di uscita del modulo. Il tubo di ingresso trasporta l'acqua calda dall'impianto alle piastre a freddo per raffreddare i processori, mentre il tubo di uscita conduce l'acqua calda all'esterno del modulo per realizzare il raffreddamento del sistema.

Per ulteriori informazioni, vedere Slot PCIe e adattatori PCIe.

Vani delle unità​

I vani delle unità sono progettati per le unità hot-swap. Il numero di unità installate sul server varia a seconda del modello. Quando si installano le unità, seguire l'ordine dei numeri dei vani dell'unità.

L'integrità EMI e il raffreddamento del server vengono protetti occupando tutti i vani. I vani dell'unità liberi devono essere occupati da elementi di riempimento dell'unità.

Unità di alimentazione​

Le unità di alimentazione ridondanti hot-swap consentono di evitare interruzioni significative del funzionamento del sistema in caso di guasto di un alimentatore. È possibile acquistare un alimentatore opzionale Lenovo e installare l'unità di alimentazione per fornire ridondanza di alimentazione senza spegnere il server.

Per informazioni sui LED sull'unità di alimentazione, vedere LED dell'unità di alimentazione.

Connettore USB 3.2 Gen 1 (5 Gbps)​

Questo connettore viene utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.

Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (in base alla configurazione)​

Il connettore può funzionare come un normale connettore USB 3.2 Gen 1 per il sistema operativo host; può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di archiviazione USB.

Quando nella parte anteriore non sono presenti connettori USB, questo connettore può funzionare come porta di gestione USB 2.0 Lenovo XClarity Controller. Il collegamento a Lenovo XClarity Controller è destinato principalmente agli utenti con un dispositivo mobile su cui è in esecuzione l'applicazione Lenovo XClarity Controller. Quando un dispositivo mobile è collegato a questa porta USB, viene stabilita una connessione Ethernet su USB tra l'applicazione mobile in esecuzione sul dispositivo e Lenovo XClarity Controller.

Per informazioni dettagliate sull'utilizzo dell'app Lenovo XClarity Mobile, fare riferimento a Documentazione online dell'app Lenovo XClarity Administrator Mobile.

Connettore VGA​

Il connettore VGA nella parte posteriore del server può essere utilizzato per collegare un monitor ad alte prestazioni, un monitor direct-drive o altri dispositivi che utilizzano un connettore VGA.

Porta di gestione del sistema XCC (10/100/1000 Mbps)​

Questo connettore RJ-45 è dedicato alle funzioni di Lenovo XClarity Controller (XCC). È possibile accedere direttamente a Lenovo XClarity Controller, collegando il notebook a questo connettore mediante un cavo Ethernet. Accertarsi di modificare le impostazioni IP sul notebook in modo che esso si trovi sulla stessa rete delle impostazioni predefinite del server. Una rete di gestione dedicata fornisce ulteriore protezione tramite separazione fisica del traffico della rete di gestione dalla rete di produzione.

Slot OCP​

Il server è dotato di due slot OCP nella parte posteriore e supporta un massimo di due moduli OCP. Il modulo OCP fornisce due o quattro connettori Ethernet aggiuntivi per le connessioni di rete.

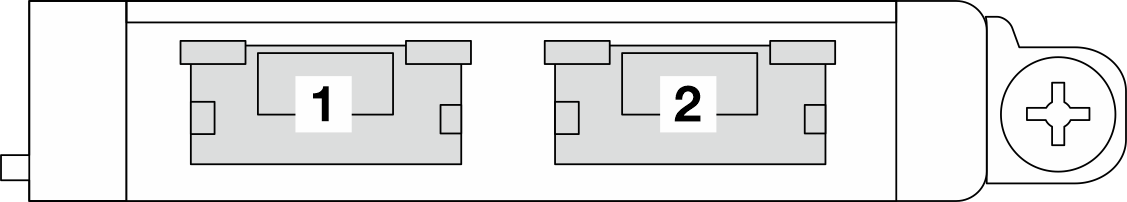

Figura 1. Modulo OCP (due connettori)

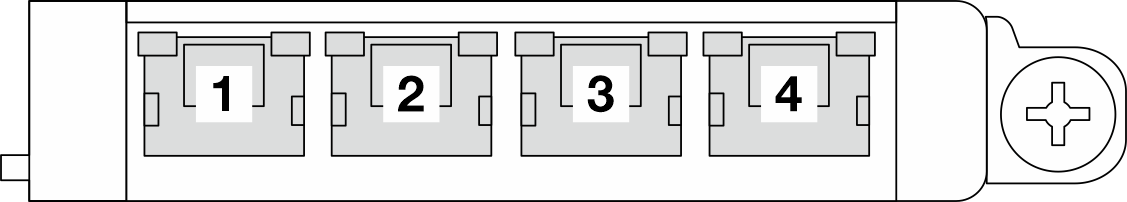

Figura 2. Modulo OCP (quattro connettori)

Per impostazione predefinita, un connettore Ethernet sul modulo OCP può fungere anche da connettore di gestione, utilizzando la capacità di gestione condivisa.
