背面図

• 10 個の PCIe スロットを装備した背面図

• 4 個の 2.5 型背面ドライブ・ベイおよび 6 個の PCIe スロットを装備した背面図

• 8 個の 2.5 型背面ドライブ・ベイおよび 4 個の PCIe スロットを装備した背面図

• 4 個の 3.5 型背面ドライブ・ベイおよび 2 個の PCIe スロットを装備した背面図

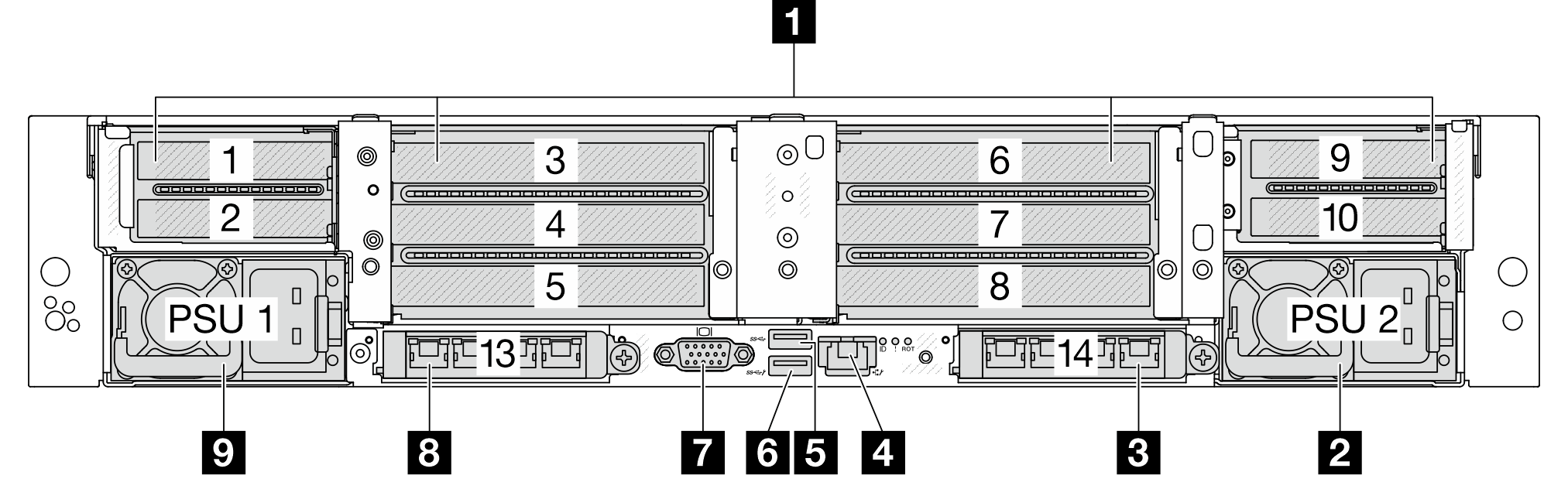

10 個の PCIe スロットを装備した背面図​

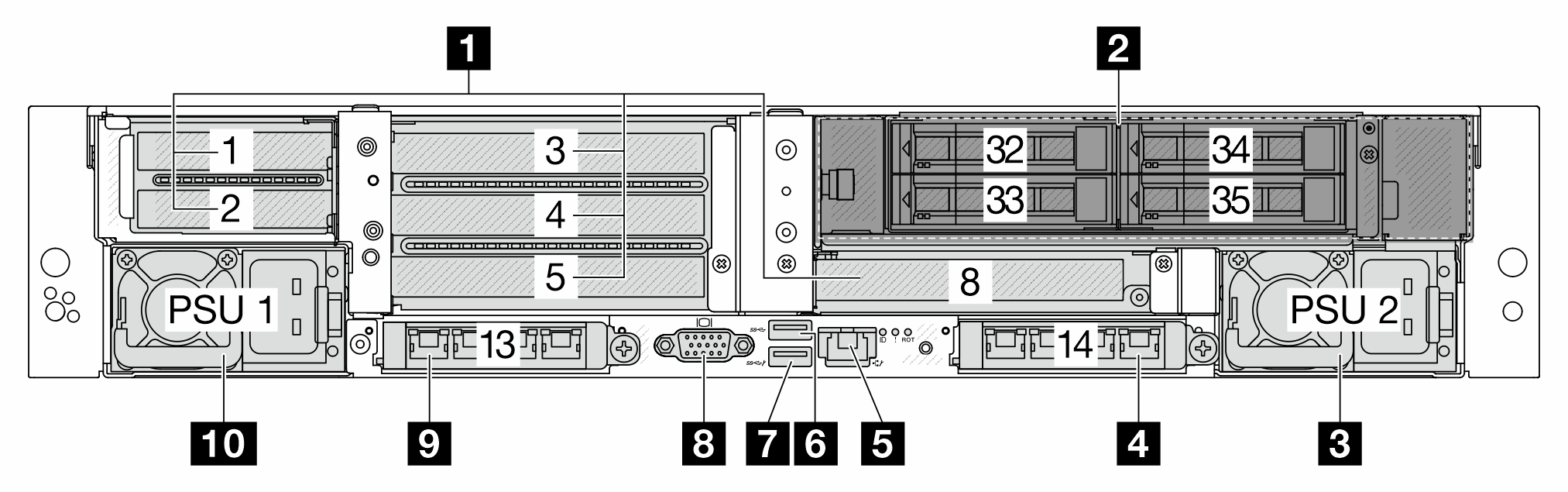

4 個の 2.5 型背面ドライブ・ベイおよび 6 個の PCIe スロットを装備した背面図​

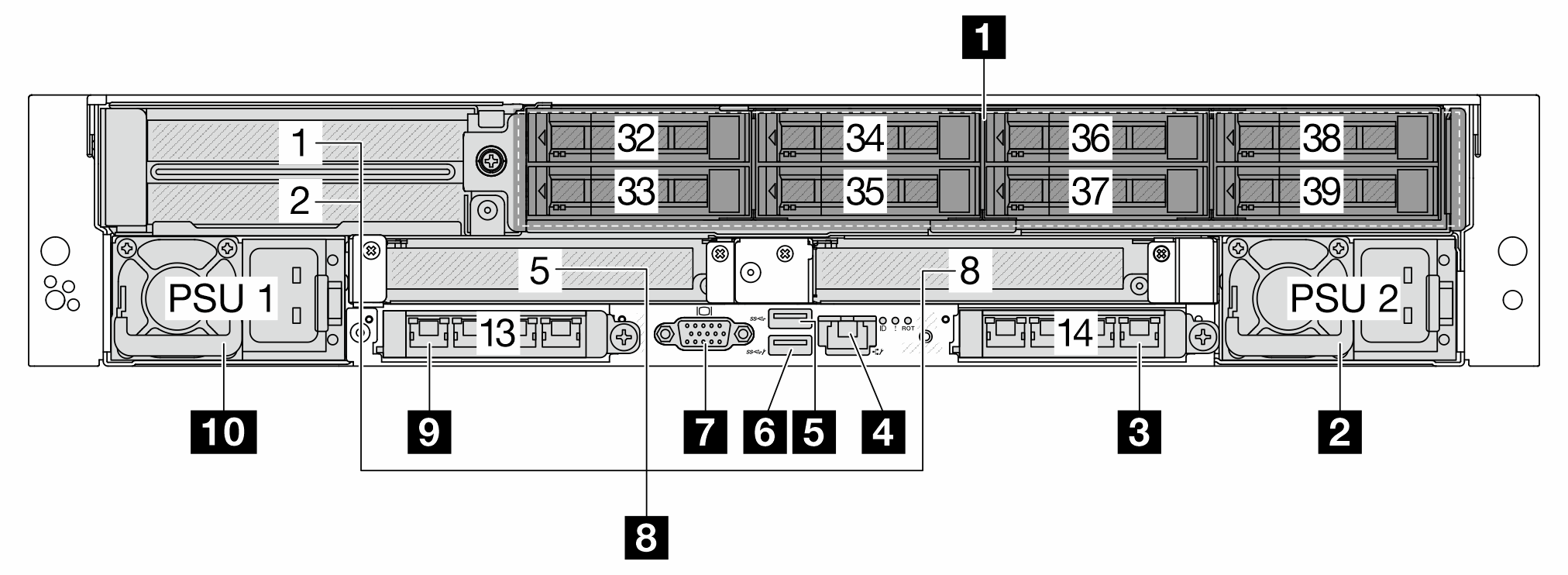

8 個の 2.5 型背面ドライブ・ベイおよび 4 個の PCIe スロットを装備した背面図​

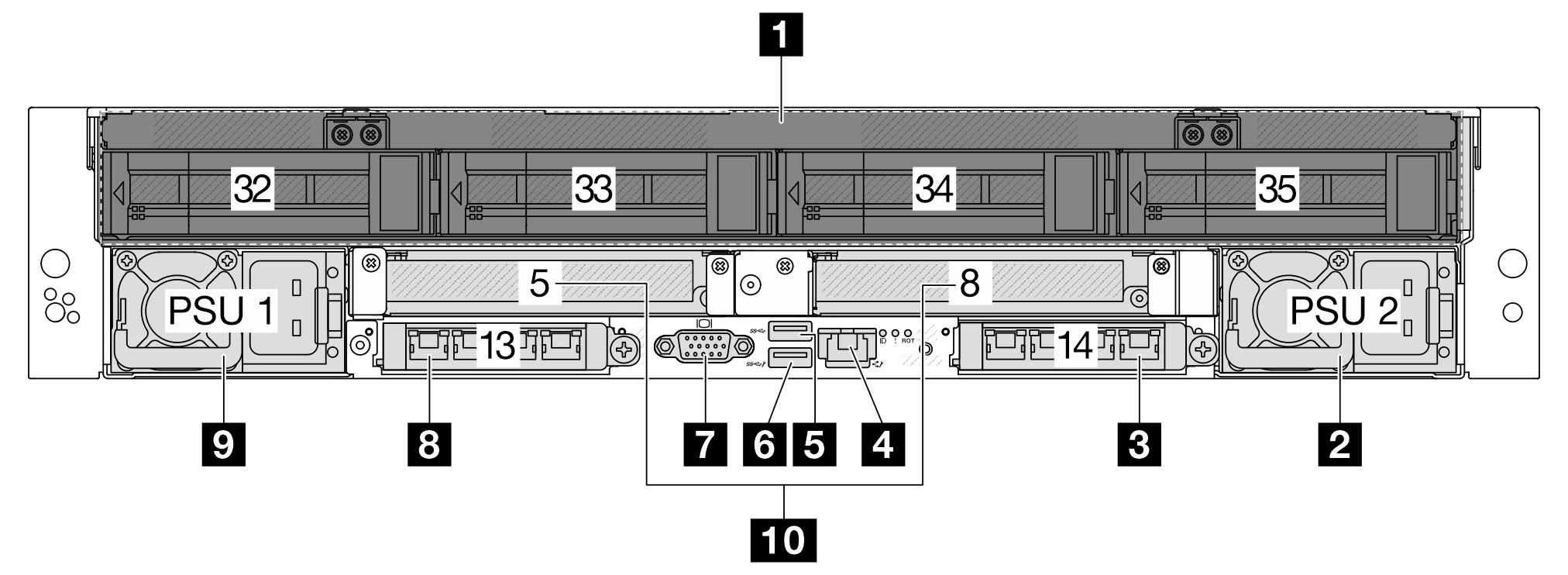

4 個の 3.5 型背面ドライブ・ベイおよび 2 個の PCIe スロットを装備した背面図​

背面コンポーネント概要​

PCIe スロット​

サーバーの背面は、最大 10 個の PCIe スロットをサポートします。スロット 5 またはスロット 8 は、ホット・スワップ M.2 ドライブをサポートします。

Processor Neptune^® Core Module を使用する構成の場合、スロット 8 はモジュールの吸水ホースと排水ホースで占有されます。インレット・ホースはファシリティーからコールド・プレートに温水を搬送してプロセッサーを冷却し、アウトレット・ホースはモジュールから温水を排出してシステム冷却を実現します。

詳細については、PCIe スロットおよび PCIe アダプターを参照してください。

ドライブ・ベイ​

ドライブ・ベイは、ホット・スワップ・ドライブ用に設計されています。サーバーに取り付けられたドライブ数はモデルによって異なります。ドライブを取り付ける場合は、ドライブ・ベイ番号の順序に従ってください。

サーバーの EMI 保全性と放熱性は、すべてのドライブ・ベイがふさがっていることで保護されます。空のドライブ・ベイには、ドライブ・フィラーを取り付ける必要があります。

パワー・サプライ・ユニット​

ホット・スワップ・リダンダント・パワー・サプライ・ユニットは、パワー・サプライ・ユニットで問題が発生した際、システムの動作に重大な中断が発生するのを避けるのに役立ちます。Lenovo からパワー・サプライ・オプションを購入し、サーバーの電源を落とさずに電源の冗長性を提供するパワー・サプライ・ユニットを取り付けることができます。

パワー・サプライ・ユニットの LED については、パワー・サプライ・ユニット LEDを参照してください。

USB 3.2 Gen 1 (5Gbps) コネクター​

このコネクターは、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けるために使用します。

USB 3.2 Gen 1 (5Gbps) コネクター (USB 2.0 XCC システム管理付き) (構成によって異なる)​

このコネクターは、ホスト OS への通常の USB 3.2 Gen 1 コネクターとして機能します。USB キーボード、USB マウス、USB ストレージデバイスなどの USB 互換デバイスを取り付けるために使用できます。

前面に USB コネクターがない場合、このコネクターは USB 2.0 Lenovo XClarity Controller 管理ポートとして機能します。Lenovo XClarity Controller への接続は、主に Lenovo XClarity Controller モバイル・アプリを実行する、モバイルデバイスのユーザー向けに意図されています。モバイル・デバイスがこの USB ポートに接続されると、デバイスおよび Lenovo XClarity Controller 上で実行されているモバイル・アプリケーションとの間に USB を介したイーサネット接続が確立されます。

Lenovo XClarity Mobile アプリの使用について詳しくは、Lenovo XClarity Administrator モバイル・アプリ・オンライン・ドキュメント を参照してください。

VGA コネクター​

サーバーの背面にある VGA コネクターを使用して、高パフォーマンス・モニター、直接ドライブ・モニター、または VGA コネクターを使用するその他のデバイスを接続することができます。

XCC システム管理ポート (10/100/1000 Mbps)​

この RJ-45 コネクターは、Lenovo XClarity Controller (XCC) 機能専用です。Lenovo XClarity Controller には、イーサネット・ケーブルを使用してラップトップをこのコネクターに接続することで、直接アクセスできます。サーバーのデフォルト設定と同じネットワークになるように、ラップトップの IP 設定を変更してください。専用の管理ネットワークは、管理ネットワーク・トラフィックを実動ネットワークから物理的に分離することによってセキュリティーを強化します。

OCP スロット​

サーバーの背面には 2 つの OCP スロットがあり、最大 2 つの OCP モジュールをサポートします。OCP モジュールには、ネットワーク接続用の 2 つまたは 4 つの特別なイーサネット・コネクターがあります。

図 1. OCP モジュール (2 個のコネクター)

図 2. OCP モジュール (4 個のコネクター)

デフォルトでは、OCP モジュール上のイーサネット・コネクターの 1 つは、共有管理容量を使用する管理コネクターとしても機能します。
