มุมมองด้านหลัง
คุณสามารถเข้าถึงขั้วต่อและส่วนประกอบต่างๆ ได้ผ่านบริเวณด้านหลังของเซิร์ฟเวอร์
มุมมองด้านหลังที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 2.5 นิ้ว สี่ช่องและช่องเสียบ PCIe หกช่อง
มุมมองด้านหลังที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 2.5 นิ้ว แปดช่องและช่องเสียบ PCIe สี่ช่อง
มุมมองด้านหลังที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 3.5 นิ้ว สี่ช่องและช่องเสียบ PCIe สองช่อง
โปรดดูไฟ LED ที่ด้านหลังของเซิร์ฟเวอร์ที่ ไฟ LED ที่มุมมองด้านหลัง

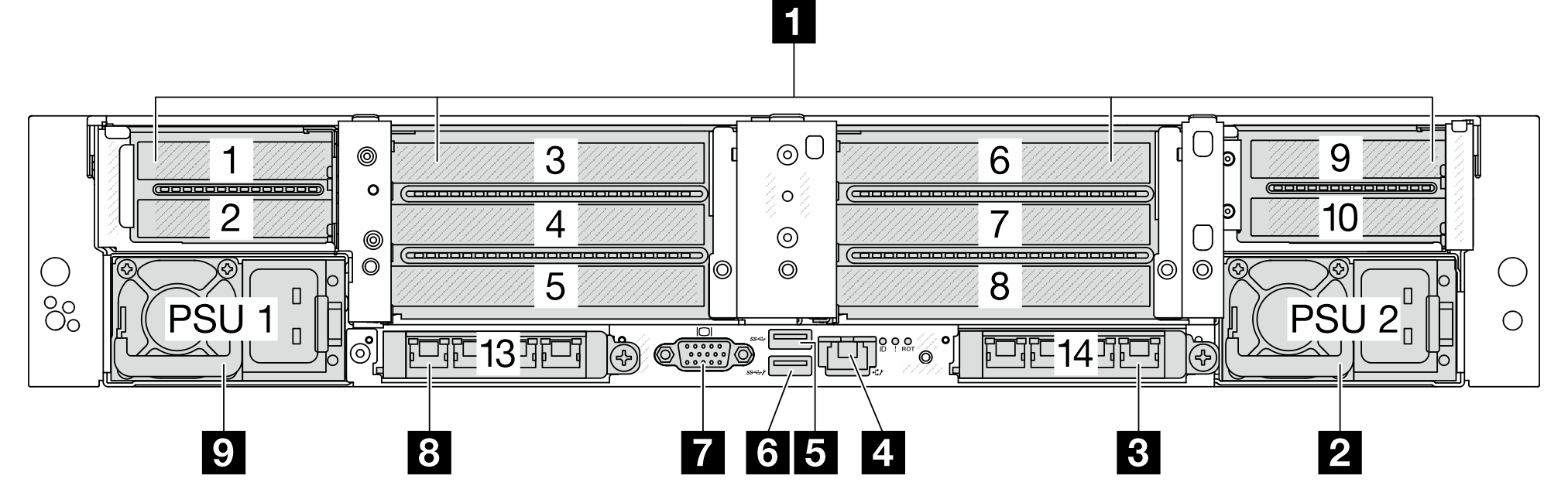

มุมมองด้านหลังที่มีช่องเสียบ PCIe สิบช่อง

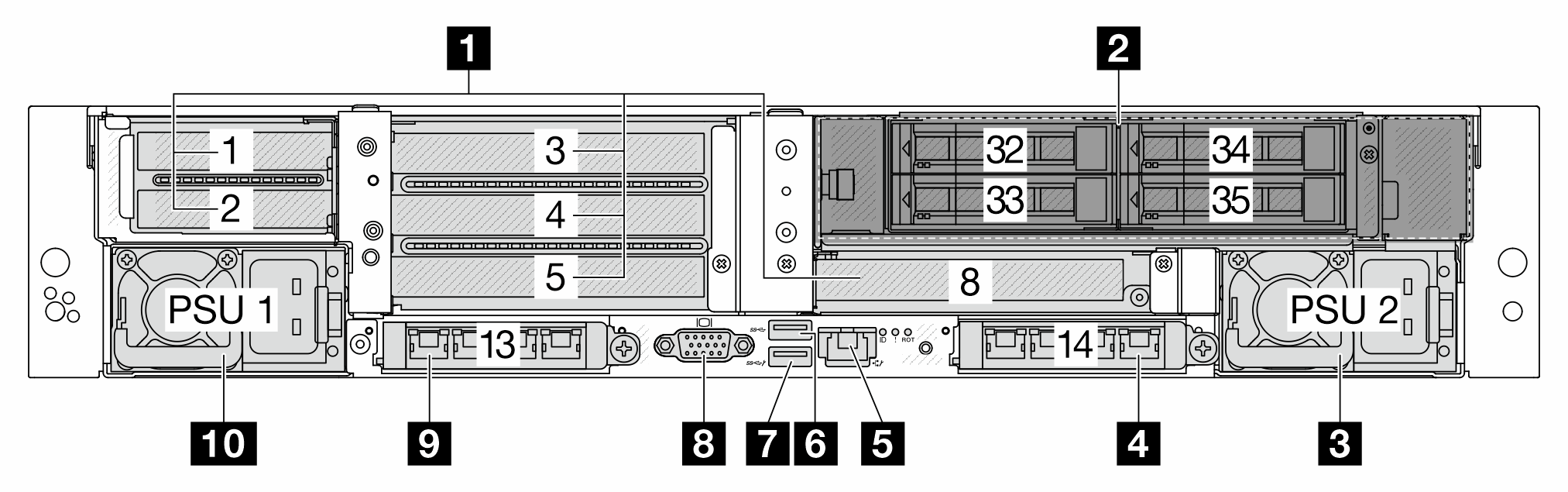

มุมมองด้านหลังที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 2.5 นิ้ว สี่ช่องและช่องเสียบ PCIe หกช่อง

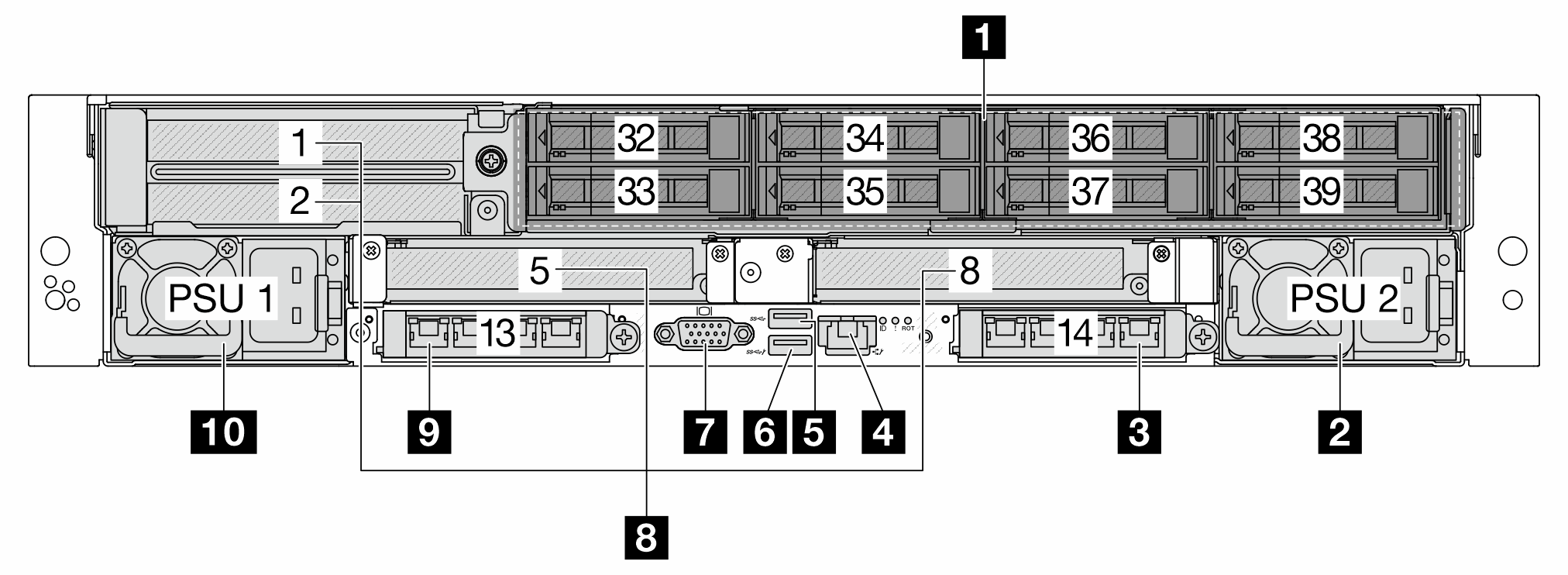

มุมมองด้านหลังที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 2.5 นิ้ว แปดช่องและช่องเสียบ PCIe สี่ช่อง

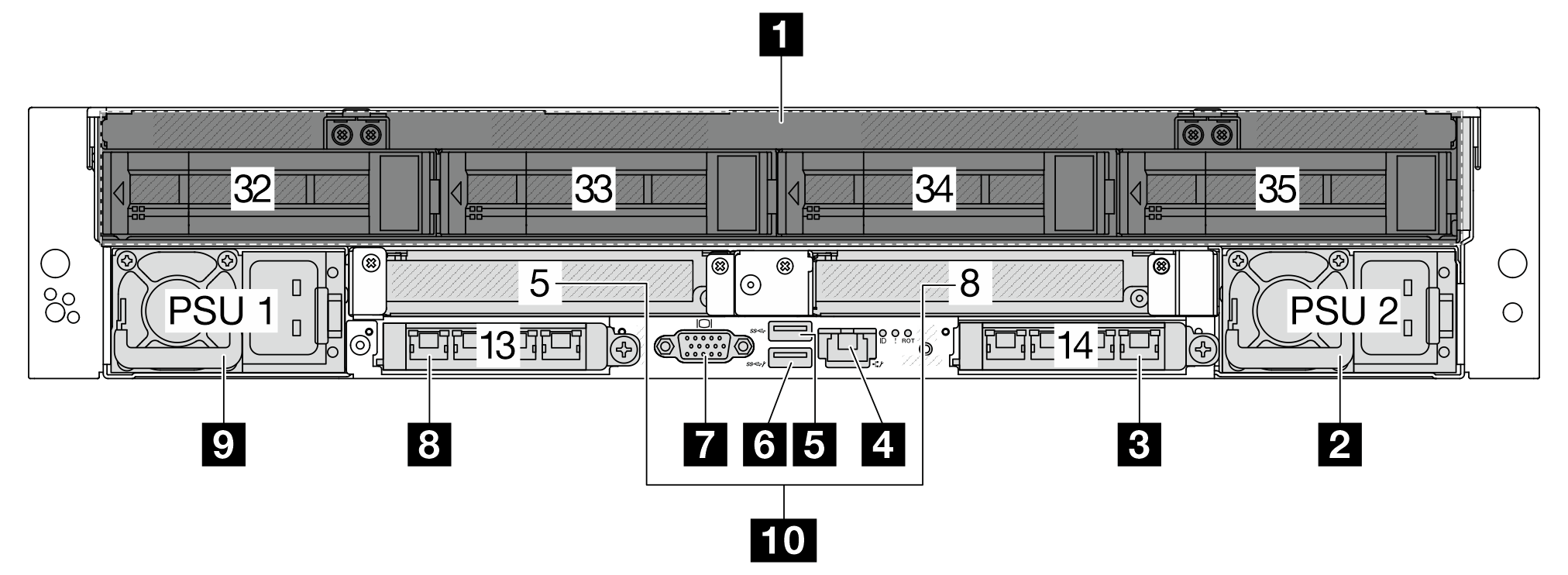

มุมมองด้านหลังที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 3.5 นิ้ว สี่ช่องและช่องเสียบ PCIe สองช่อง

ภาพรวมของส่วนประกอบด้านหลัง
ช่องเสียบ PCIe
เซิร์ฟเวอร์รองรับช่องเสียบ PCIe ที่ด้านหลังสูงสุด 10 ช่อง ช่องเสียบ 5 หรือช่องเสียบ 8 รองรับไดรฟ์ M.2 แบบ Hot-swap
ในการกำหนดค่าด้วย Processor Neptune® Core Module ช่องเสียบ 8 ถูกใช้งานโดยสายทางเข้าและทางออกของโมดูล สายทางเข้าจะส่งน้ำอุ่นไปยังแผ่นระบายความร้อนเพื่อทำให้โปรเซสเซอร์เย็นลง และสายทางออกจะนำน้ำร้อนออกจากโมดูลเพื่อระบายความร้อนของระบบ
ดูข้อมูลเพิ่มเติมได้ที่ ช่องเสียบ PCIe และอะแดปเตอร์ PCIe
ช่องใส่ไดรฟ์
ช่องใส่ไดรฟ์ออกแบบมาสำหรับไดรฟ์แบบ Hot-swap จำนวนไดรฟ์ที่ติดตั้งภายในเซิร์ฟเวอร์ของคุณจะแตกต่างกันตามรุ่น เมื่อคุณติดตั้งไดรฟ์ ให้ทำตามลำดับหมายเลขของช่องใส่ไดรฟ์
ความสมบูรณ์ของ EMI และการระบายความร้อนของเซิร์ฟเวอร์จะได้รับการป้องกันโดยการบรรจุลงไดรฟ์ในช่องใส่ไดรฟ์ทั้งหมด ช่องใส่ไดรฟ์ที่ว่างจะต้องปิดไว้ด้วยแผงครอบไดรฟ์
ชุดแหล่งจ่ายไฟ
ชุดแหล่งจ่ายไฟสำรองแบบ Hot-swap ช่วยให้คุณหลีกเลี่ยงจากปัญหาการทำงานของระบบหยุดชะงักเมื่อชุดแหล่งจ่ายไฟสำรองเกิดความเสียหายได้ คุณสามารถเลือกซื้อตัวเลือกแหล่งจ่ายไฟได้จาก Lenovo และติดตั้งชุดแหล่งจ่ายไฟดังกล่าวเพื่อมอบพลังไฟฟ้าสำรองให้กับระบบได้โดยไม่ต้องปิดเครื่อง
โปรดดูข้อมูลเกี่ยวกับไฟ LED บนชุดแหล่งจ่ายไฟที่ ไฟ LED ชุดแหล่งจ่ายไฟ
ขั้วต่อ USB 3.2 Gen 1 (5Gbps)
ขั้วต่อนี้ใช้เพื่อเชื่อมต่ออุปกรณ์ที่รองรับ USB เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
ขั้วต่อ USB 3.2 Gen 1 (5Gbps) พร้อมการจัดการระบบ USB 2.0 XCC (ขึ้นอยู่กับการกำหนดค่า)
ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติกับระบบปฏิบัติการโฮสต์ สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
เมื่อไม่มีขั้วต่อ USB ที่ด้านหน้า ขั้วต่อนี้สามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller ได้ การเชื่อมต่อกับ Lenovo XClarity Controller มีจุดประสงค์หลักในการใช้งานกับอุปกรณ์เคลื่อนที่ที่ใช้งานแอปพลิเคชัน Lenovo XClarity Controller บนมือถือ เมื่ออุปกรณ์มือถือเชื่อมต่อกับพอร์ต USB นี้ การเชื่อมต่อ Ethernet over USB จะถูกสร้างขึ้นระหว่างแอปพลิเคชันมือถือที่รันบนอุปกรณ์กับ Lenovo XClarity Controller
สําหรับรายละเอียดเกี่ยวกับการใช้แอป Lenovo XClarity Mobile โปรดดูที่ เอกสารแบบออนไลน์ของแอปบนมือถือ Lenovo XClarity Administrator
ขั้วต่อ VGA
ขั้วต่อ VGA ที่ด้านหลังของเซิร์ฟเวอร์สามารถใช้เพื่อเชื่อมต่อจอภาพประสิทธิภาพสูง จอภาพไดรฟ์ตรง หรืออุปกรณ์อื่นๆ ที่ใช้ขั้วต่อ VGA
พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps)
ขั้วต่อ RJ-45 นี้มีไว้สำหรับฟังก์ชัน Lenovo XClarity Controller (XCC) โดยเฉพาะ คุณสามารถเข้าถึง Lenovo XClarity Controller ได้โดยตรงโดยเชื่อมต่อแล็ปท็อปของคุณกับขั้วต่อนี้โดยใช้สายอีเทอร์เน็ต ตรวจสอบให้มั่นใจว่าคุณแก้ไขการตั้งค่า IP บนแล็บท็อปของคุณเพื่อให้อยู่ในเครือข่ายเดียวกันกับการตั้งค่าเริ่มต้นของเซิร์ฟเวอร์แล้ว เครือข่ายการจัดการเฉพาะจะระบุการรักษาความปลอดภัยเพิ่มเติมโดยแยกการรับส่งข้อมูลทางเครือข่ายออกจากเครือข่ายการผลิต
ช่องเสียบ OCP
เซิร์ฟเวอร์มีช่องเสียบ OCP สองช่องที่ด้านหลังและรองรับโมดูล OCP สูงสุดสองโมดูล โมดูล OCP มีขั้วต่ออีเทอร์เน็ตเสริมสองหรือสี่ชุดสำหรับการเชื่อมต่อเครือข่าย

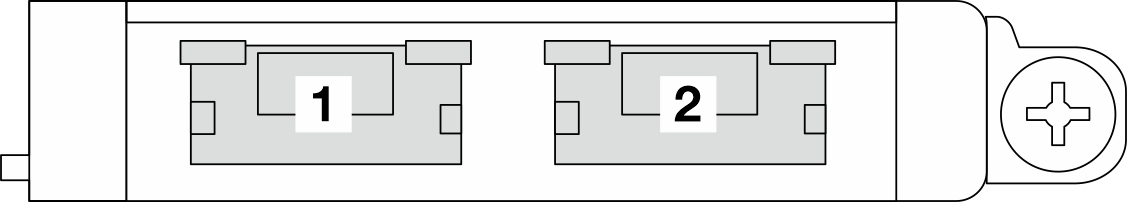

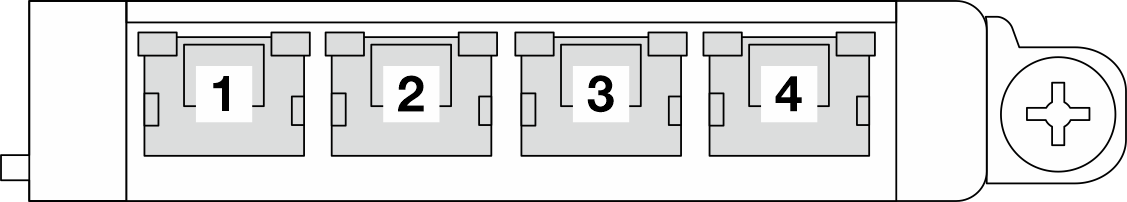

รูปที่ 1. โมดูล OCP (ขั้วต่อสองตัว) ![]() | รูปที่ 2. โมดูล OCP (ขั้วต่อสี่ตัว) ![]() |
ตามค่าเริ่มต้น ขั้วต่ออีเทอร์เน็ตชุดใดชุดหนึ่งบนโมดูล OCP สามารถทำหน้าที่เป็นขั้วต่อการจัดการโดยใช้ความจุในการจัดการที่ใช้ร่วมกันได้ด้วย
อะแดปเตอร์ NIC การจัดการ และ ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter สามารถติดตั้งได้บนช่องเสียบ OCP 1 เท่านั้น
เมื่อติดตั้ง ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter แล้ว ช่องเสียบ OCP 2 จะถูกปิดใช้งาน
