뒷면

서버 뒷면은 여러 커넥터 및 구성 요소에 대한 액세스를 제공합니다.

다른 서버 모델에 대해서는 다음 뒷면 보기를 확인하십시오.
주

서버 뒷면의 LED에 대해서는 뒷면 보기의 LED의 내용을 참조하십시오.

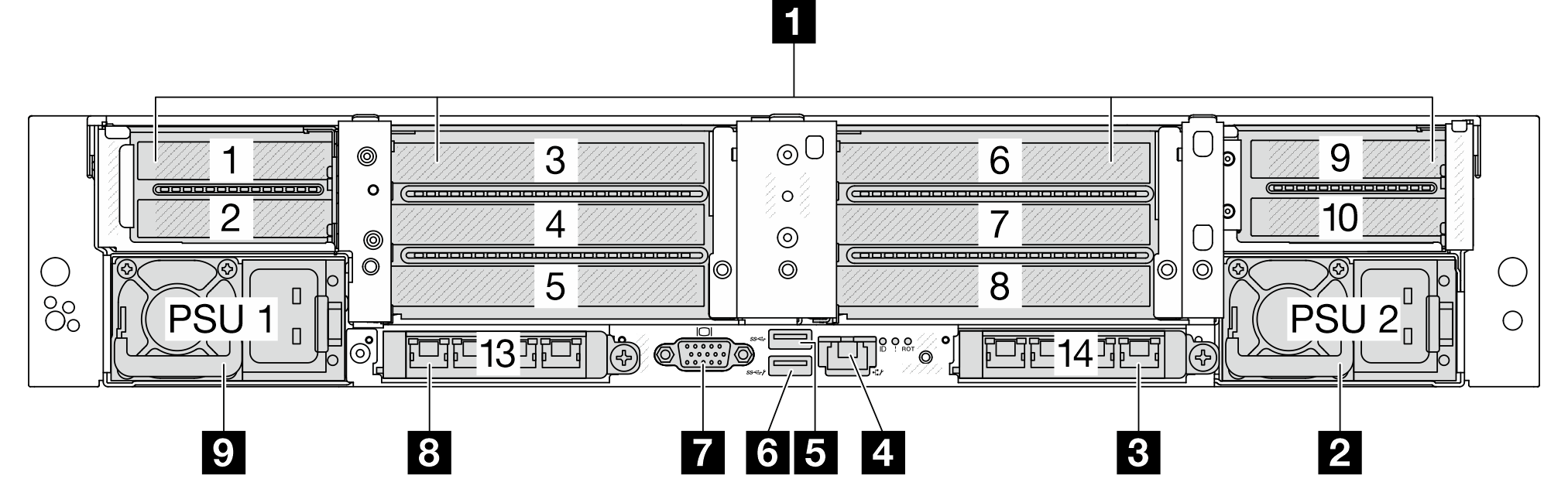

PCIe 슬롯 10개가 있는 뒷면 보기​


Rear view with ten PCIe slots

1 PCIe 슬롯2 전원 공급 장치 2
3 OCP 슬롯 24 XCC 시스템 관리 포트(10/100/1000Mbps)
5 USB 3.2 Gen 1(5Gbps) 커넥터6 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름
7 VGA 커넥터8 OCP 슬롯 1
9 전원 공급 장치 1

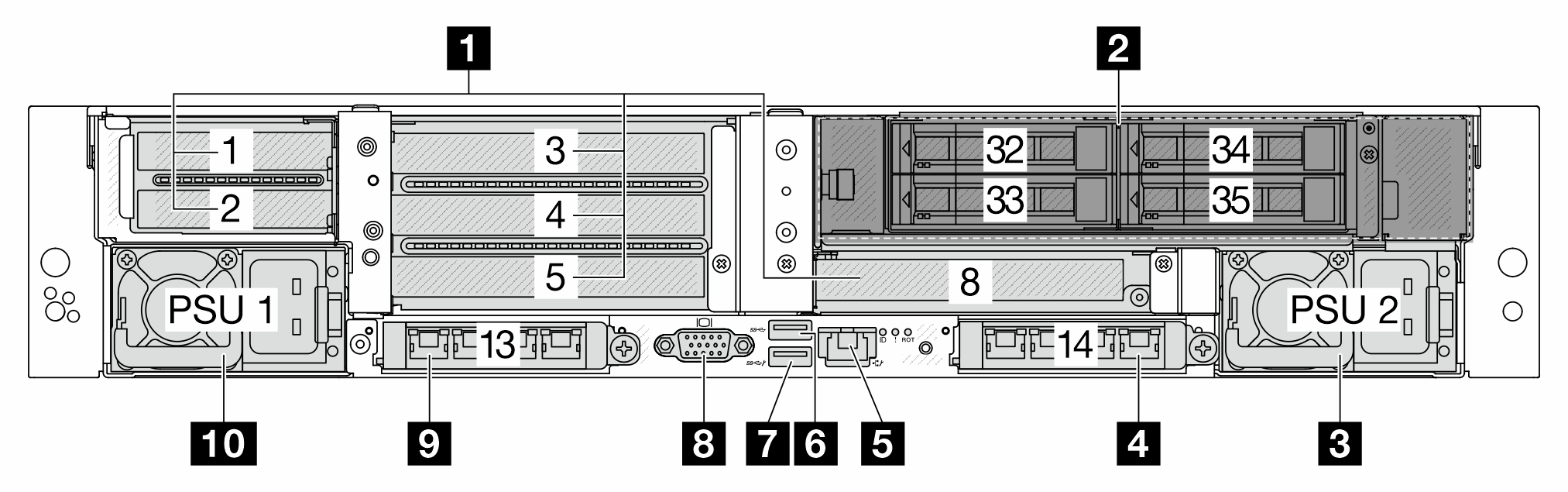

2.5" 뒷면 드라이브 베이 4개 및 PCIe 슬롯 6개가 지원되는 뒷면 보기​


Rear view with four 2.5-inch rear drive bays and six PCIe slots

1 PCIe 슬롯2 드라이브 베이
3 전원 공급 장치 24 OCP 슬롯 2
5 XCC 시스템 관리 포트(10/100/1000Mbps)6 USB 3.2 Gen 1(5Gbps) 커넥터
7 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름8 VGA 커넥터
9 OCP 슬롯 110 전원 공급 장치 1

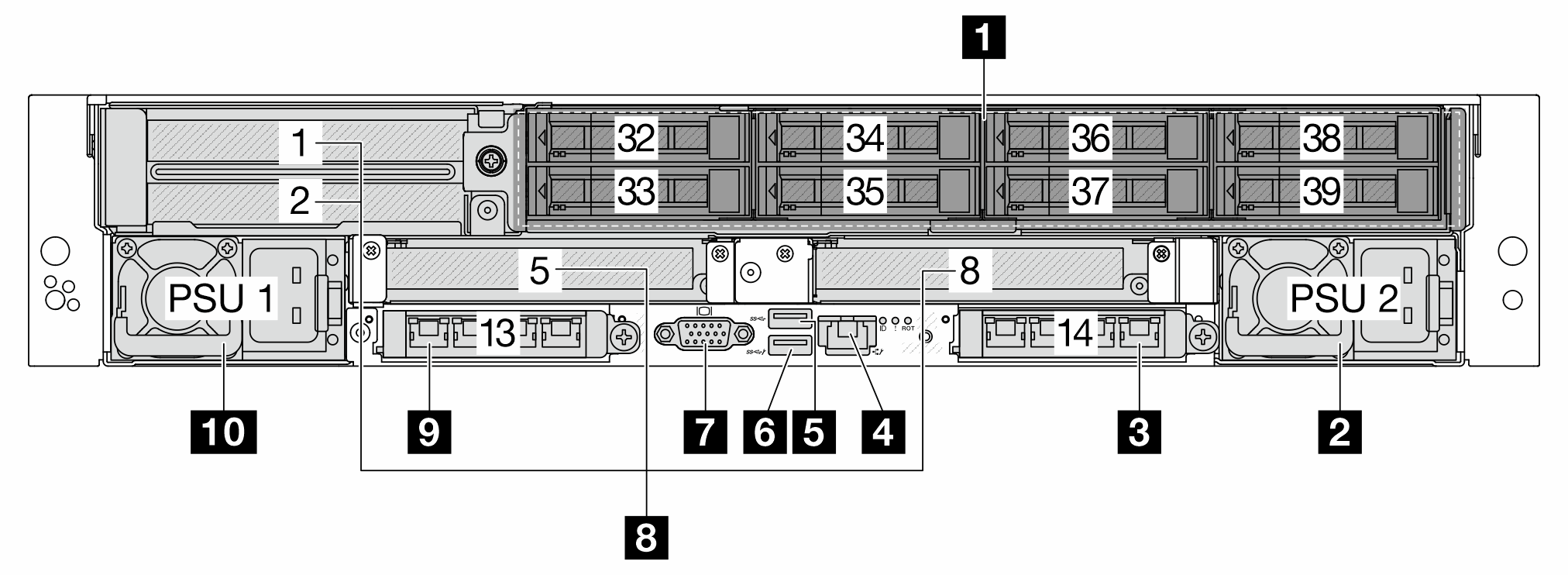

2.5" 뒷면 드라이브 베이 8개 및 PCIe 슬롯 4개가 지원되는 뒷면 보기​


Rear view with eight 2.5-inch rear drive bays and two PCIe slots

1 드라이브 베이2 전원 공급 장치 2
3 OCP 슬롯 24 XCC 시스템 관리 포트(10/100/1000Mbps)
5 USB 3.2 Gen 1(5Gbps) 커넥터6 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름
7 VGA 커넥터8 PCIe 슬롯
9 OCP 슬롯 110 전원 공급 장치 1

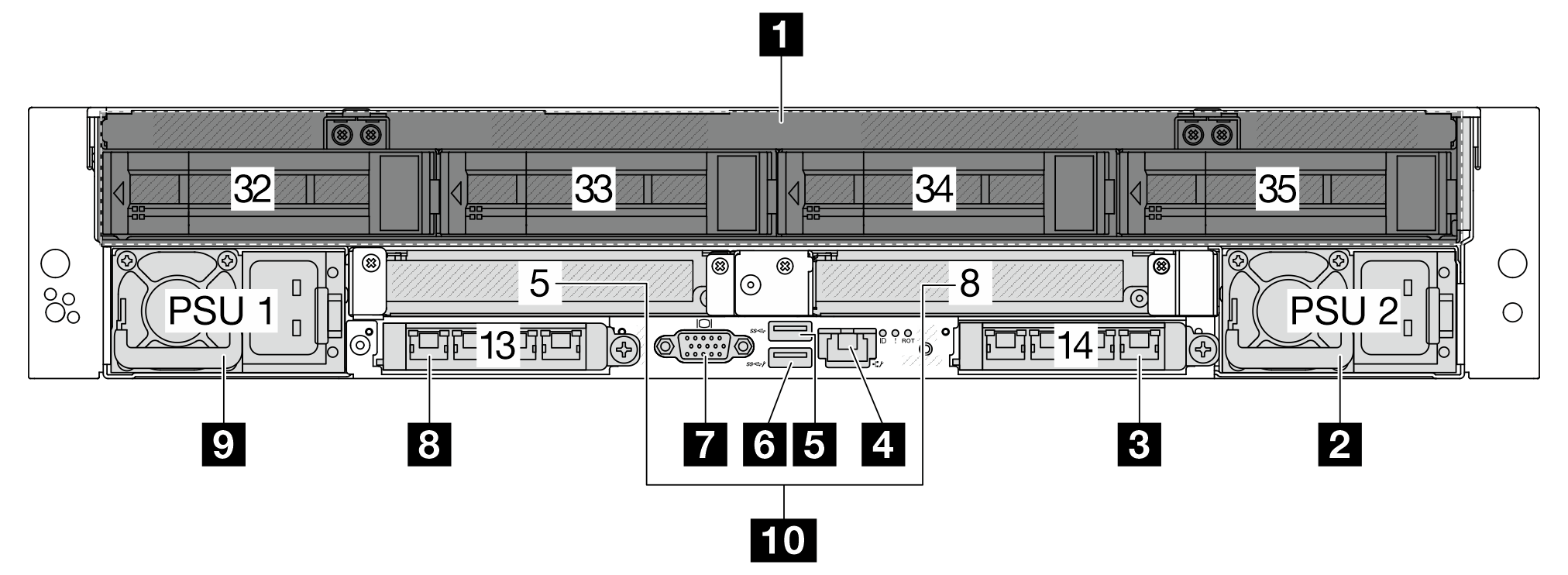

3.5" 뒷면 드라이브 베이 4개 및 PCIe 슬롯 2개가 지원되는 뒷면 보기​


Rear view with four 3.5-inch rear drive bays and two PCIe slots

1 드라이브 베이2 전원 공급 장치 2
3 OCP 슬롯 24 XCC 시스템 관리 포트(10/100/1000Mbps)
5 USB 3.2 Gen 1(5Gbps) 커넥터(3 DCI)6 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름
7 VGA 커넥터8 OCP 슬롯 1
9 전원 공급 장치 110 PCIe 슬롯

뒷면 구성 요소 개요​

PCIe 슬롯​

서버는 뒷면에 최대 10개의 PCIe 슬롯을 지원합니다. 슬롯 5 또는 슬롯 8은 핫 스왑 M.2 드라이브를 지원합니다.

Processor Neptune® Core Module이 있는 구성에서 슬롯 8은 모듈의 흡입 호스와 배출 호스가 차지합니다. 흡입 호스는 온수를 설비에서 냉각판으로 전달하여 프로세서를 냉각하고 배출 호스는 뜨거운 물을 모듈 밖으로 옮겨 시스템 냉각을 실현합니다.

추가 정보는 PCIe 슬롯 및 PCIe 어댑터를 참조하십시오.

드라이브 베이​

드라이브 베이는 핫 스왑 드라이브용으로 설계되었습니다. 서버에 설치된 드라이브의 수는 모델에 따라 다릅니다. 드라이브를 설치할 때 드라이브 베이 번호 순서대로 설치하십시오.

모든 드라이브 베이를 차폐물로 채워 서버의 EMI 무결성 및 냉각 조건을 보호하십시오. 비어 있는 드라이브 베이는 드라이브 필러로 채워야 합니다.

전원 공급 장치​

핫 스왑 보조 전원 공급 장치는 전원 공급 장치에 장애가 발생한 경우 시스템 작동에 중요한 영향을 주는 시스템 중단을 예방하는 데 유용합니다. Lenovo에서 전원 공급 장치 옵션을 구입하여 전원 공급 장치를 설치하면 서버를 끄지 않고 예비 전원을 구성할 수 있습니다.

전원 공급 장치의 LED에 대한 정보는 전원 공급 장치 LED의 내용을 참조하십시오.

USB 3.2 Gen 1(5Gbps) 커넥터​

이 커넥터는 USB 키보드, USB 마우스 또는 USB 저장 장치와 같은 USB 호환 장치를 연결하는 데 사용됩니다.

USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함), 구성에 따라 다름​

커넥터는 호스트 OS에 대한 일반 USB 3.2 Gen 1 커넥터로 작동할 수 있습니다. USB 키보드, USB 마우스 또는 USB 저장 장치와 같은 USB 호환 장치를 연결하는 데 사용할 수 있습니다.

앞면에 USB 커넥터가 없는 경우 이 커넥터는 USB 2.0 Lenovo XClarity Controller 관리 포트로 작동할 수 있습니다. Lenovo XClarity Controller에 대한 연결은 주로 Lenovo XClarity Controller 모바일 응용 프로그램을 실행하는 모바일 장치를 이용하는 사용자를 대상으로 합니다. 모바일 장치가 이 USB 포트에 연결되면 장치에서 실행중인 모바일 응용 프로그램과 Lenovo XClarity Controller 간에 USB를 통한 이더넷 연결이 설정됩니다.

Lenovo XClarity Mobile 앱 사용에 대한 자세한 정보는 Lenovo XClarity Administrator 모바일 앱 온라인 설명서의 내용을 참조하십시오.

VGA 커넥터​

서버 뒷면의 VGA 커넥터를 사용하여 고성능 모니터, 직접 구동 모니터 또는 VGA 커넥터를 사용하는 기타 장치를 연결할 수 있습니다.

XCC 시스템 관리 포트(10/100/1000Mbps)​

이 RJ-45 커넥터는 Lenovo XClarity Controller(XCC) 기능 전용입니다. 이더넷 케이블로 노트북을 이 커넥터에 연결하여 Lenovo XClarity Controller에 직접 액세스할 수 있습니다. 랩톱에서 IP 설정을 수정하여 서버 기본 설정과 동일한 네트워크에 있는지 확인하십시오. 전용 관리 네트워크에서는 프로덕션 네트워크에서 관리 네트워크 트래픽을 물리적으로 분리하여 보안을 강화합니다.

자세한 정보는 다음에서 참조하십시오.

OCP 슬롯​

서버 뒷면에 2개의 OCP 슬롯이 있으며 최대 2개의 OCP 모듈을 지원합니다. OCP 모듈에는 네트워크 연결에 사용되는 2개 또는 4개의 추가 이더넷 커넥터가 있습니다.

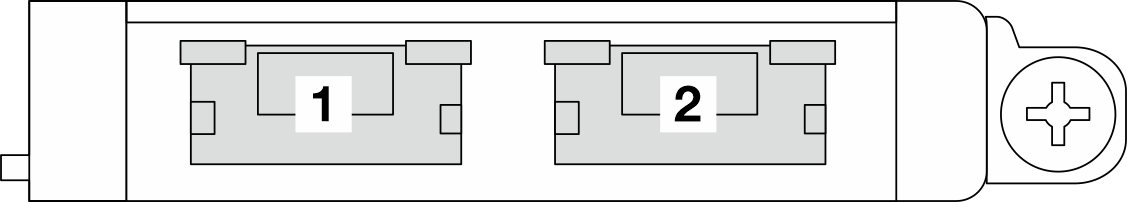

그림 1. OCP 모듈(커넥터 2개)
OCP module (two connectors, seen from the rear)

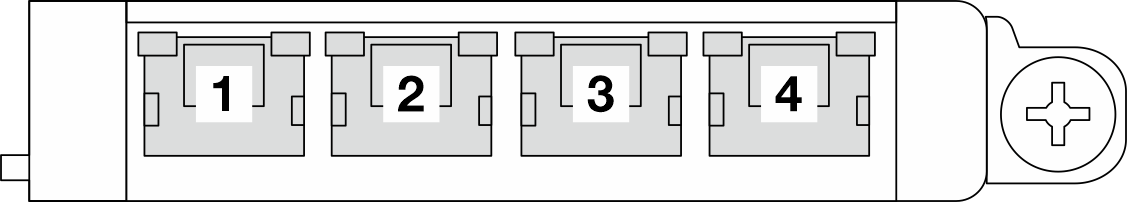

그림 2. OCP 모듈(커넥터 4개)
OCP module (four connectors, seen from the rear)

기본적으로 OCP 모듈의 이더넷 커넥터도 공유 관리 용량을 사용하는 관리 커넥터로 작동할 수 있습니다.

주

  • 관리 NIC 어댑터 및 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter의 경우 OCP 슬롯 1에만 설치할 수 있습니다.

  • ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter가 설치되면, OCP 슬롯 2는 사용 안 함입니다.

  • 뒷면 보기의 LED
    이 주제에서는 서버 뒷면의 LED에 대한 정보를 제공합니다. 모델에 따라 일부 서버는 이 주제의 그림과 차이가 있을 수 있습니다.
