평면도

이 섹션에서는 서버의 평면도에 대한 정보를 제공합니다.

주

  • 다음 그림은 공기 조절 장치, 중간 케이지 또는 뒷면 케이지가 설치되지 않은 서버의 윗면을 보여줍니다.

  • 다음 그림은 4개의 라이저 어셈블리가 있는 서버 뒷면 구성을 보여줍니다. 서버 뒷면 구성은 서버 모델에 따라 다릅니다. 세부 정보는 뒷면의 내용을 참조하십시오.

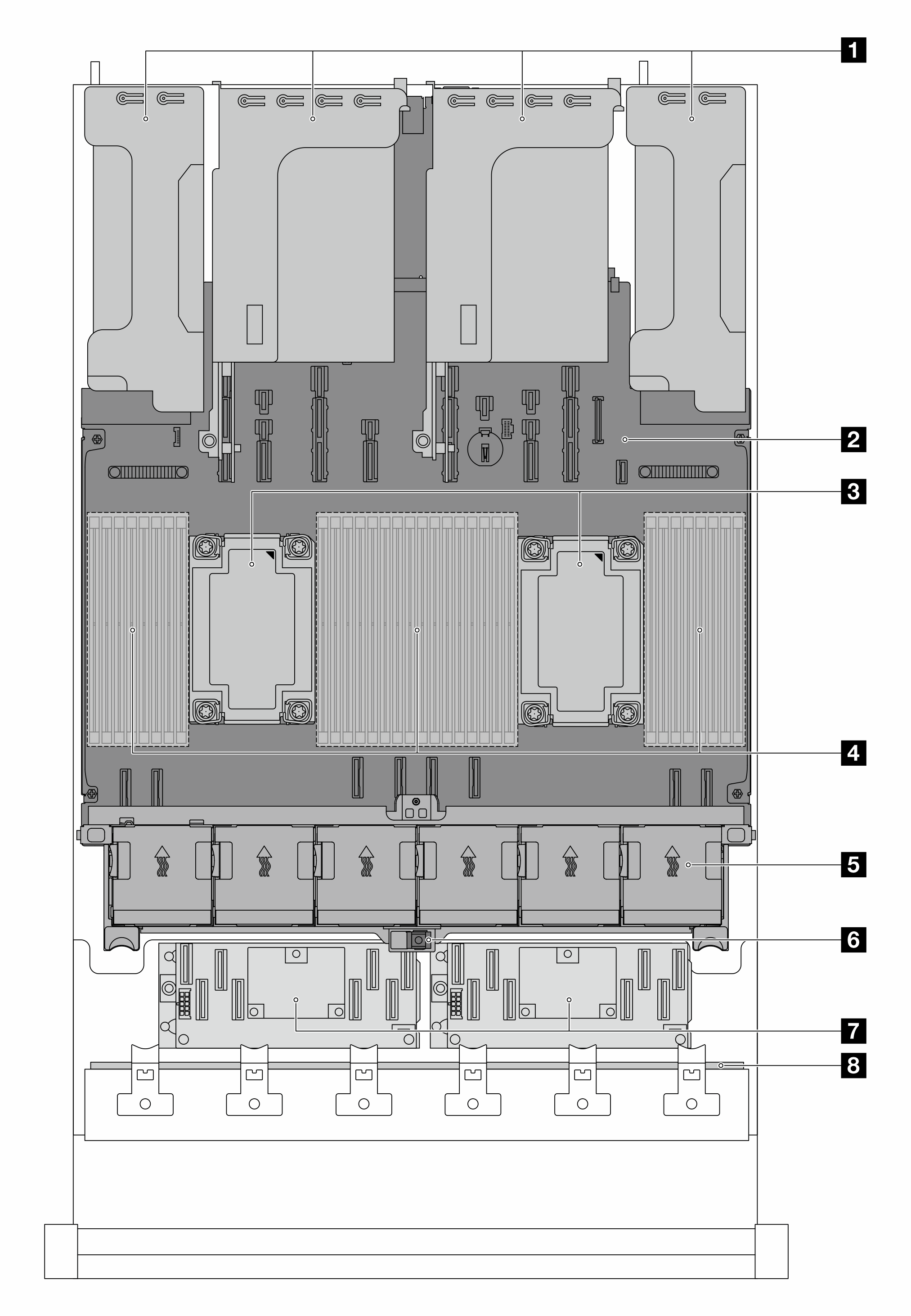

표준 방열판이 포함된 평면도​



1 라이저 어셈블리

2 시스템 보드 어셈블리

3 프로세서 및 방열판 모듈(PHM)

4 메모리 모듈

5 시스템 팬

6 침입 스위치

7 내부 CFF 어댑터

8 앞면 백플레인

주

다음 그림은 2.5" 섀시에서만 사용할 수 있는 내부 CFF 어댑터가 있는 서버를 보여줍니다. 일부 구성에서는 RAID 플래시 전원 모듈과 함께 설치할 수 있습니다. 자세한 내용은 표 1를 참조하십시오.

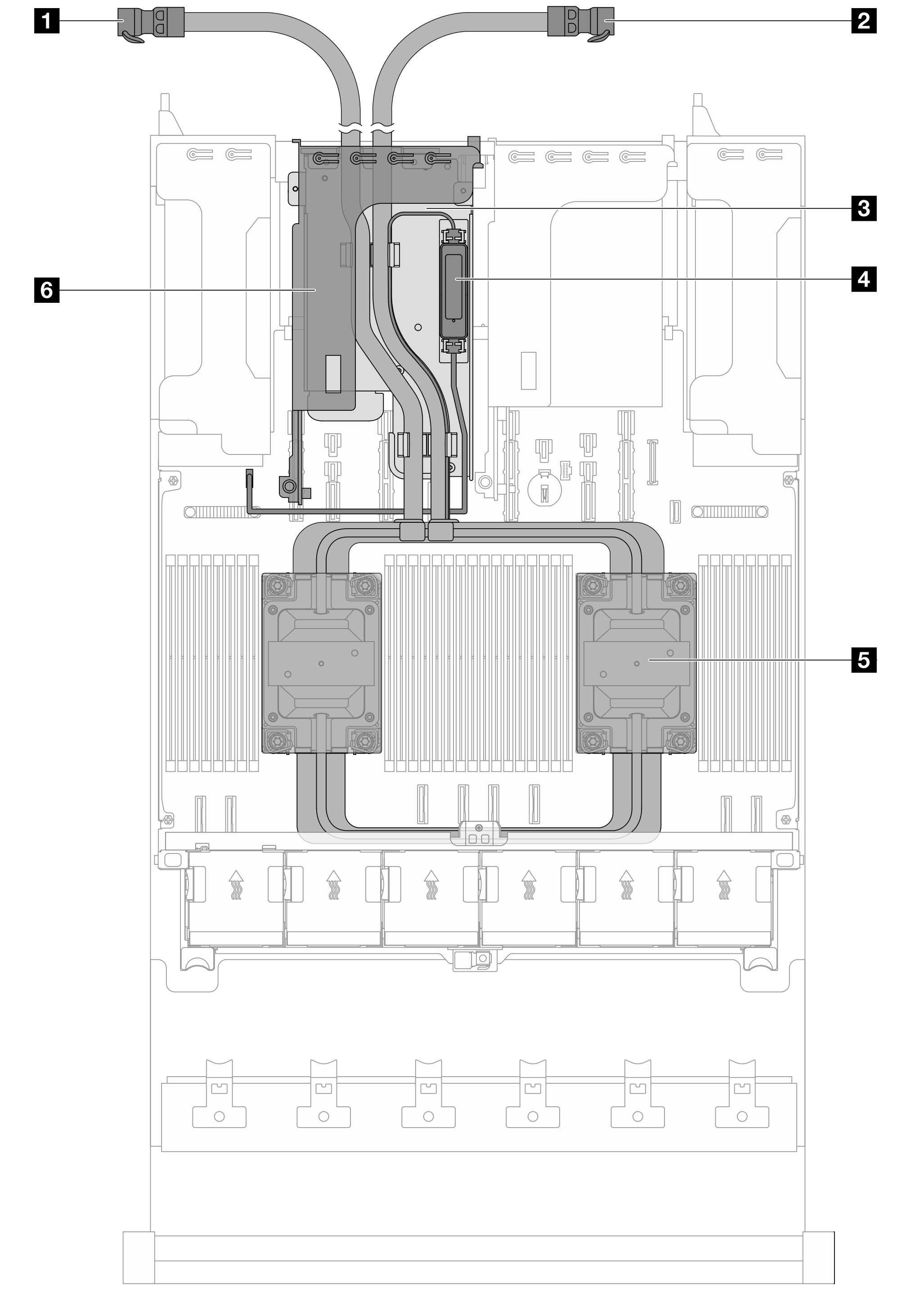

Processor Neptune Core Module 장착 평면도​

아래 그림에서는 섀시의 다른 구성요소에서 모듈만 강조하여 표시합니다. 포함된 부품은 서버의 구성에 따라 다릅니다.



1 배출 호스

2 흡입 호스

3 호스 홀더

4 누수 감지 센서 모듈

5 냉각판 어셈블리

6 라이저 케이지(Neptune Core Module용)

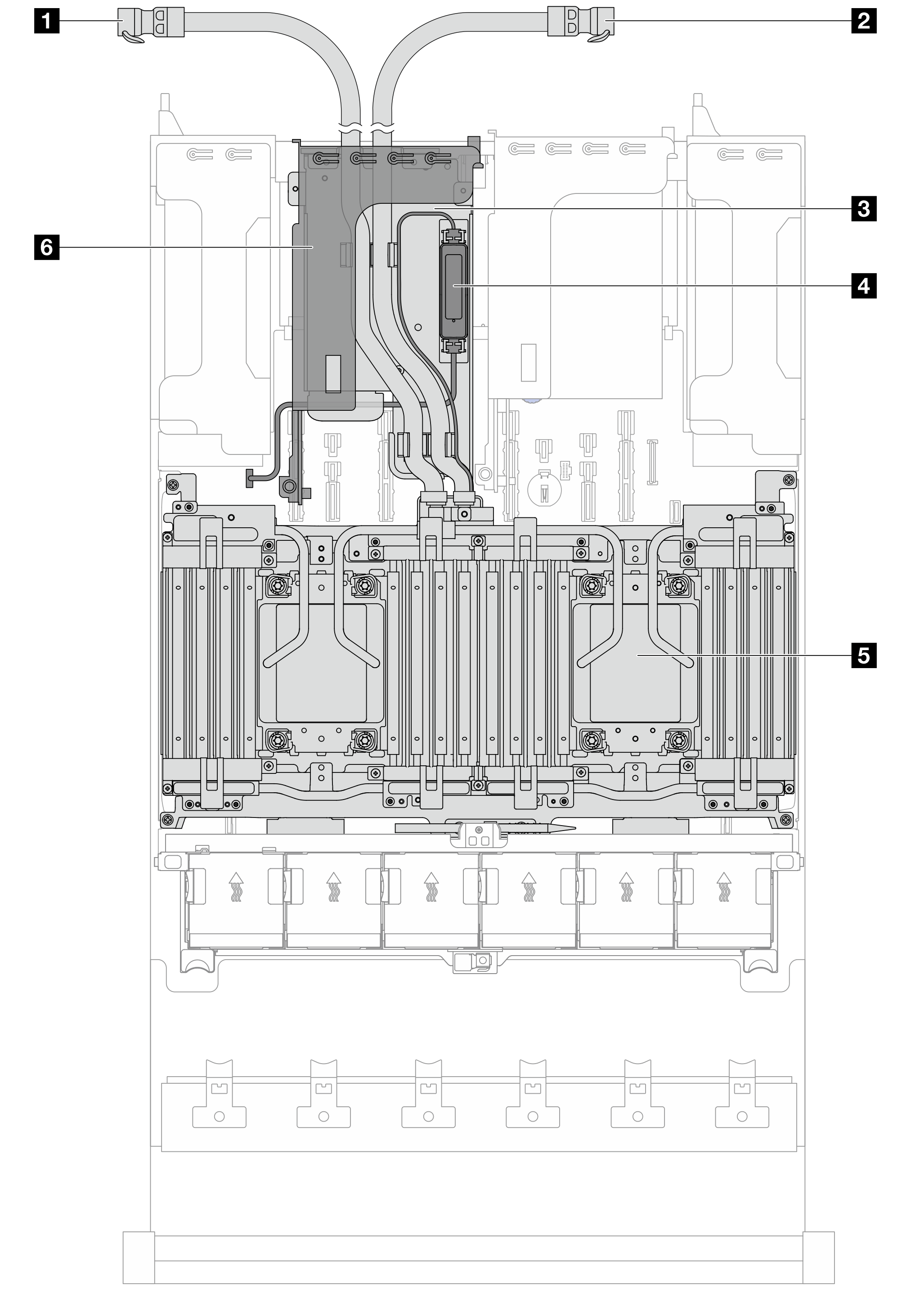

Compute Complex Neptune Core Module 장착 평면도​

아래 그림에서는 섀시의 다른 구성요소에서 모듈만 강조하여 표시합니다. 포함된 부품은 서버의 구성에 따라 다릅니다.



1 배출 호스

2 흡입 호스

3 호스 홀더

4 누수 감지 센서 모듈

5 냉각판 어셈블리

6 라이저 케이지(Neptune Core Module용)
