Vista superior

Esta seção oferece informações sobre a vista superior do servidor com dissipadores de calor padrão ou um Processor Neptune Core Module.

Nota
  • As ilustrações a seguir mostram a vista superior do servidor sem nenhum defletor de ar, gaiola central nem gaiola traseira instalada.

  • As ilustrações a seguir mostram a configuração traseira do servidor com quatro conjuntos de placa riser. As configurações traseiras do servidor variam de acordo com o modelo de servidor. Para obter detalhes, consulte Vista traseira.

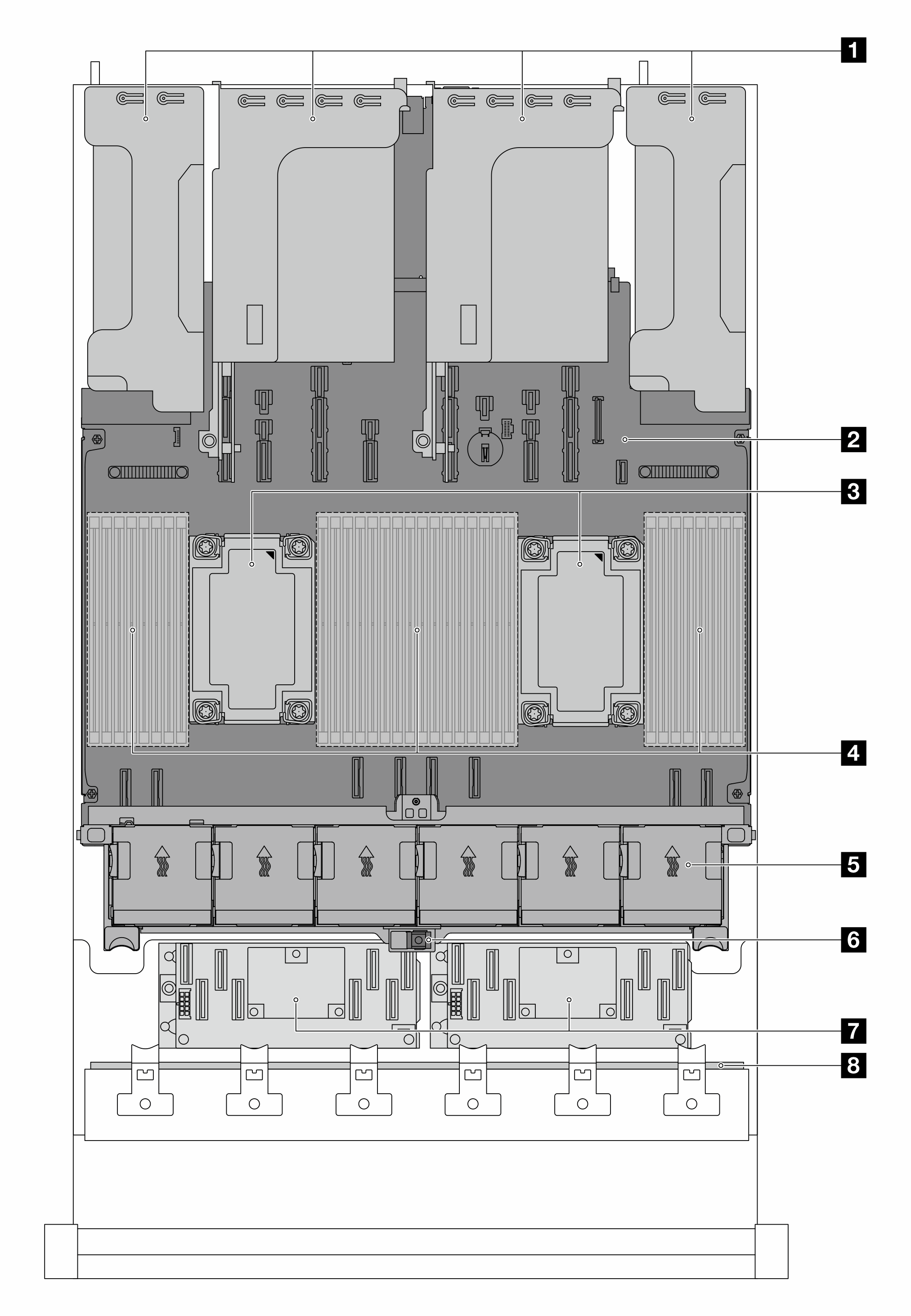

Vista superior com dissipadores de calor padrão


Top view with standard heat sinks
1 Conjuntos de placa riser2 Conjunto de placa-mãe
3 Módulo de processador e dissipador de calor (PHM)4 Módulos de memória
5 Ventiladores do sistema6 Chave de intrusão
7 Expansor/adaptador RAID CFF8 Backplanes frontais
Nota

A ilustração mostra o servidor com adaptadores CFF que estão disponíveis apenas no chassi de 2,5 polegadas. Em algumas configurações, pode haver instalação com um módulo de energia flash RAID. Para obter detalhes, consulte Tabela 1.

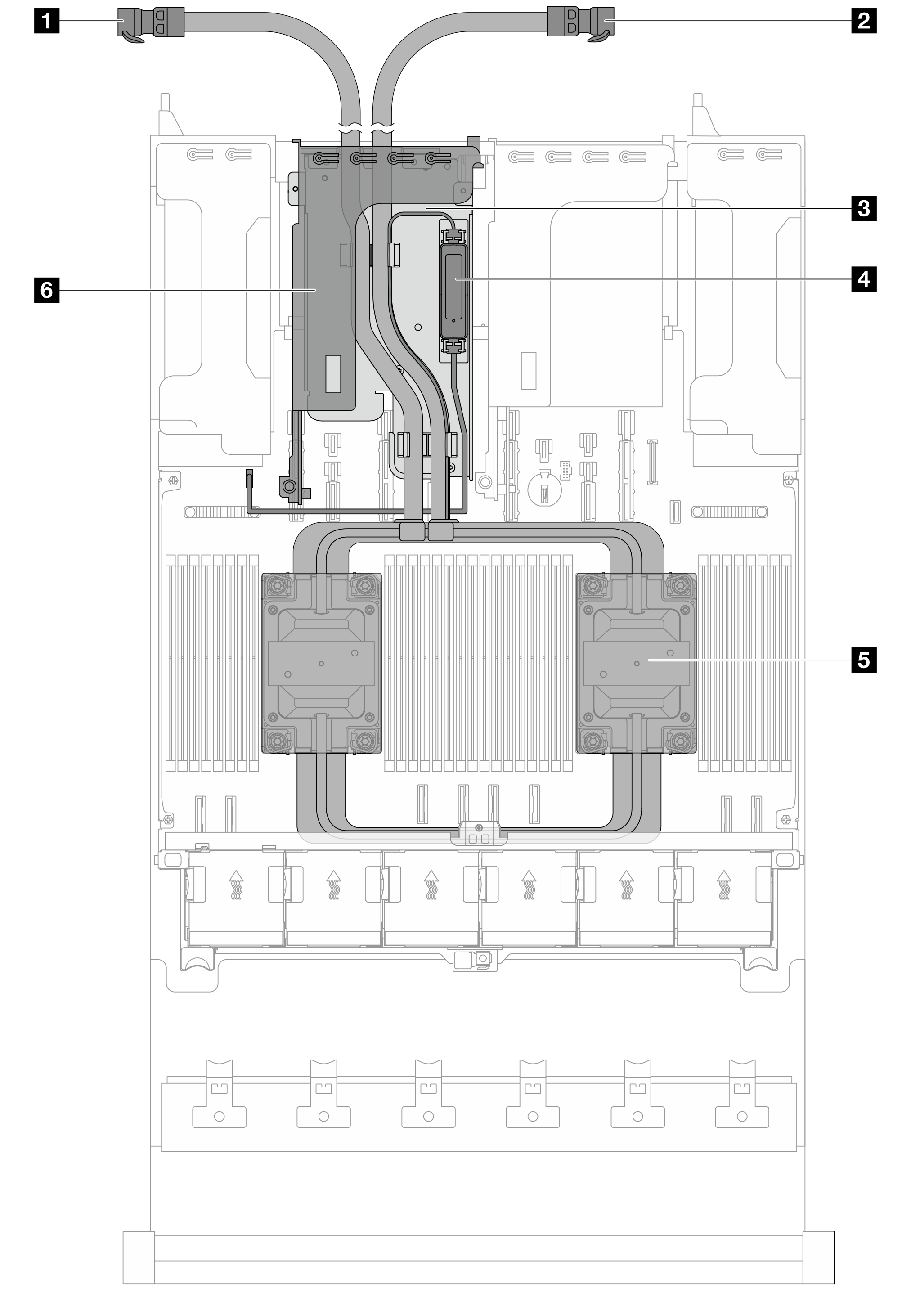

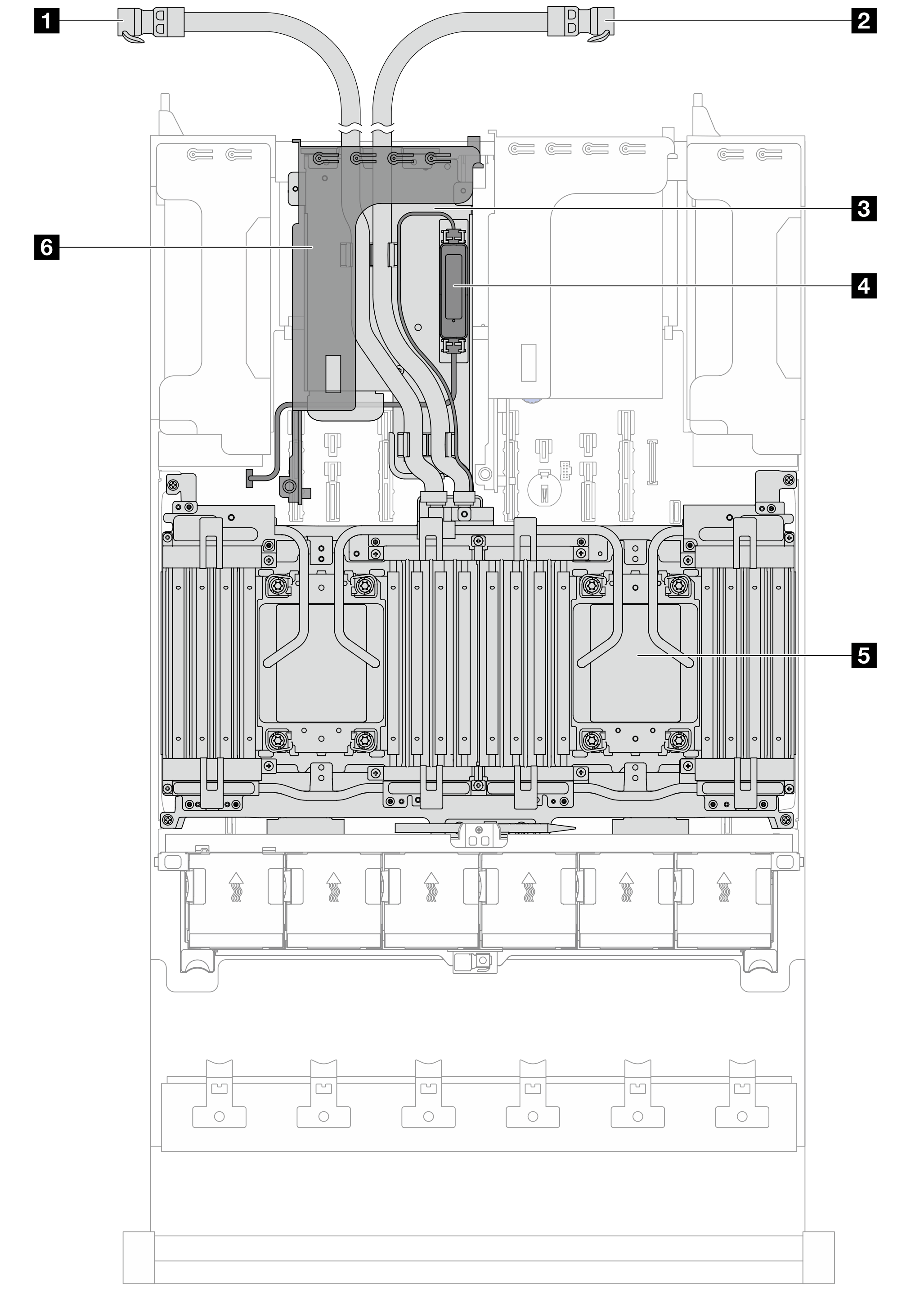

Vista superior com o Processor Neptune Core Module

A ilustração abaixo destaca o módulo dos outros componentes no chassi. As peças contidas dependem da configuração do servidor.



1 Mangueira de saída2 Mangueira de entrada
3 Suporte da mangueira4 Módulo do sensor de detecção de vazamento
5 Conjunto de placa fria6 Gaiola de placa riser para Processor Neptune Core Module
