Vista frontal

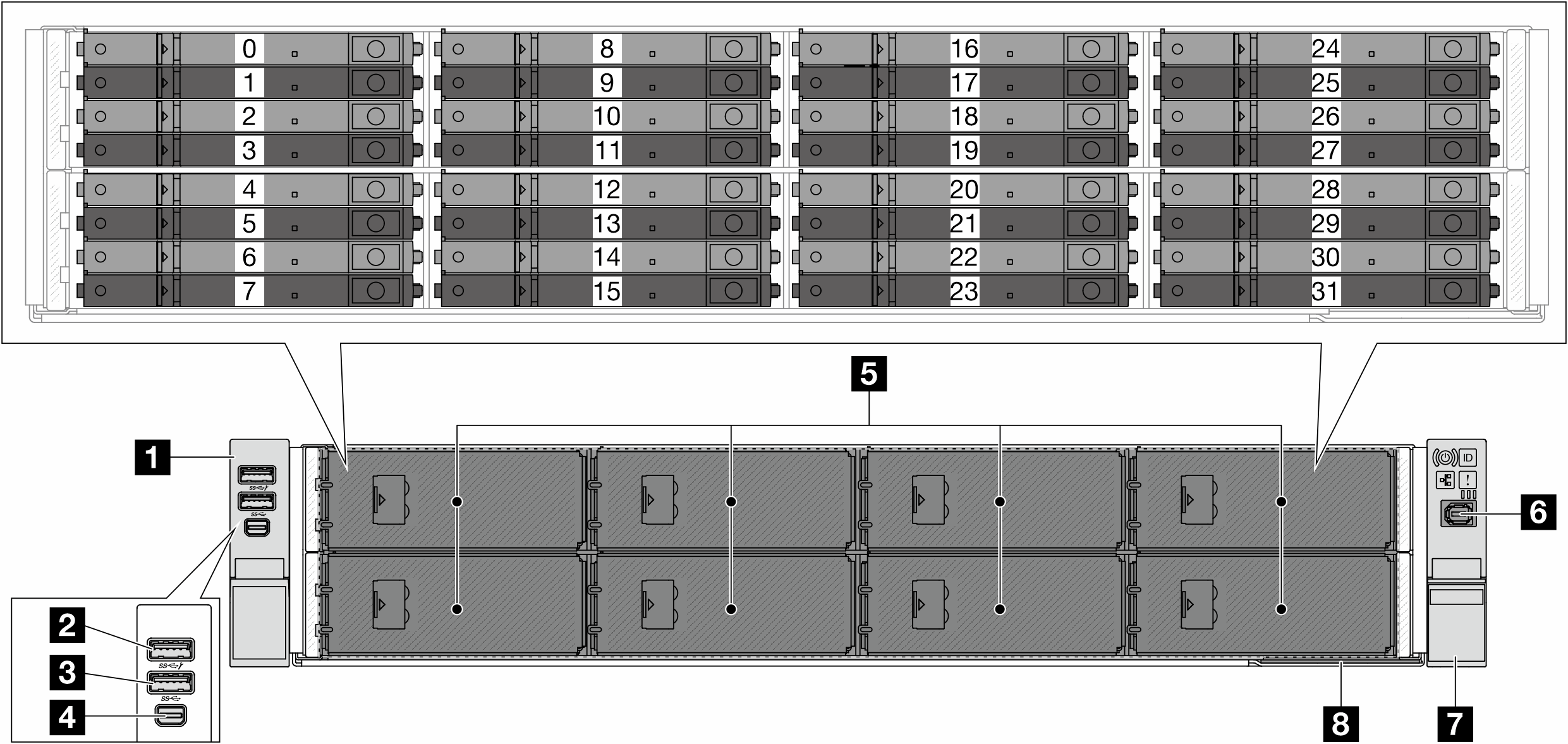

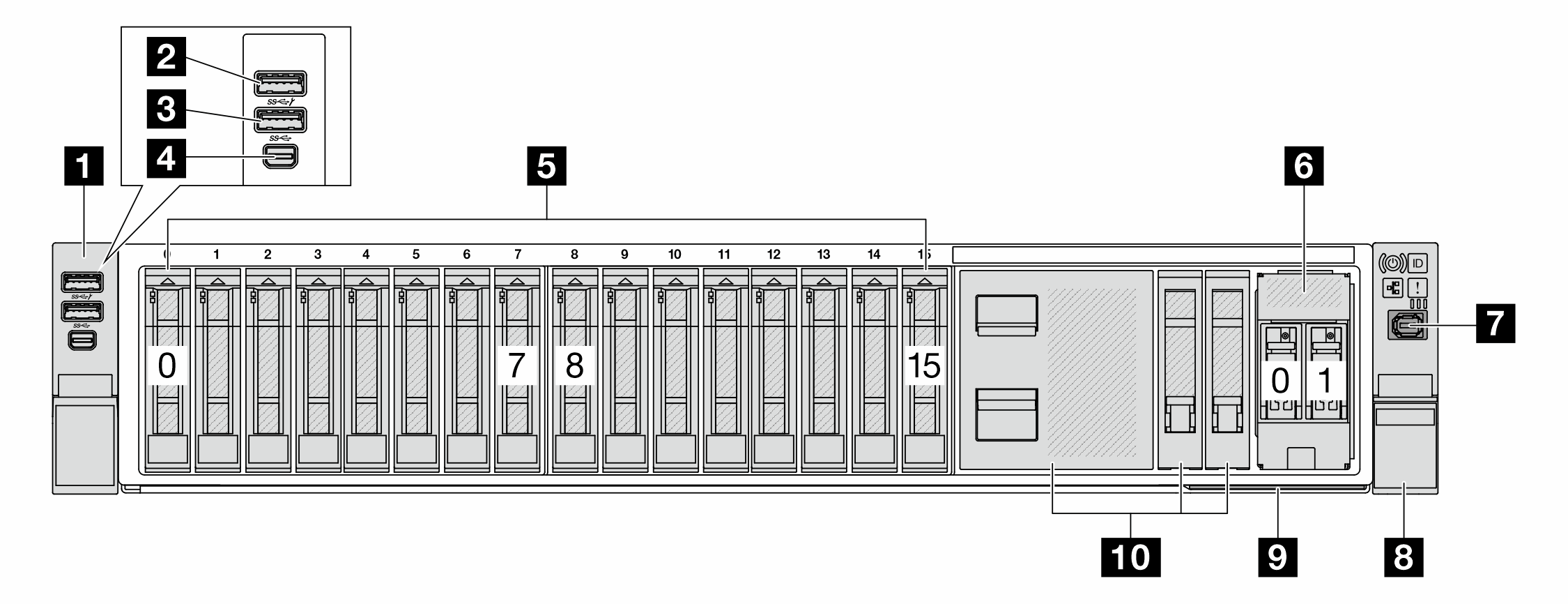

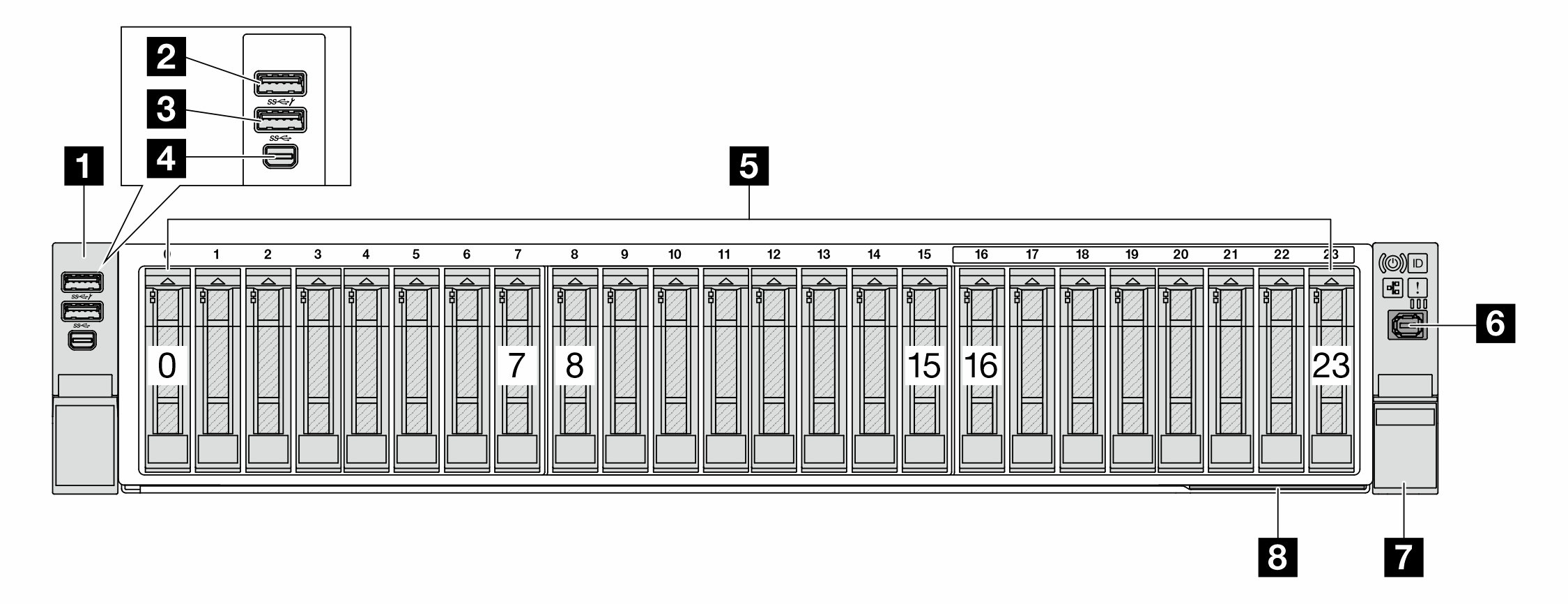

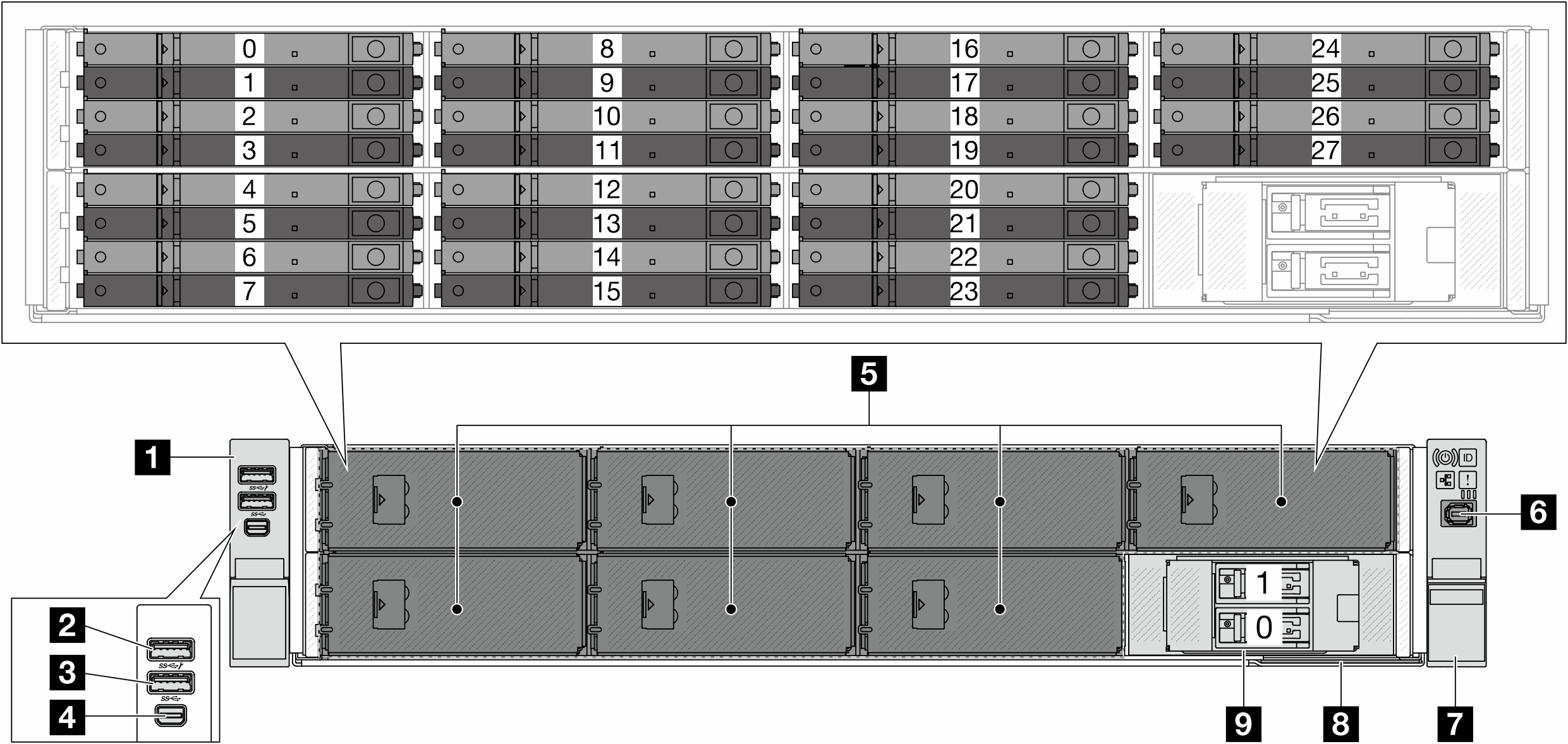

A vista frontal do servidor varia em função do modelo. Dependendo do modelo, seu servidor pode parecer ligeiramente diferente das ilustrações deste tópico.

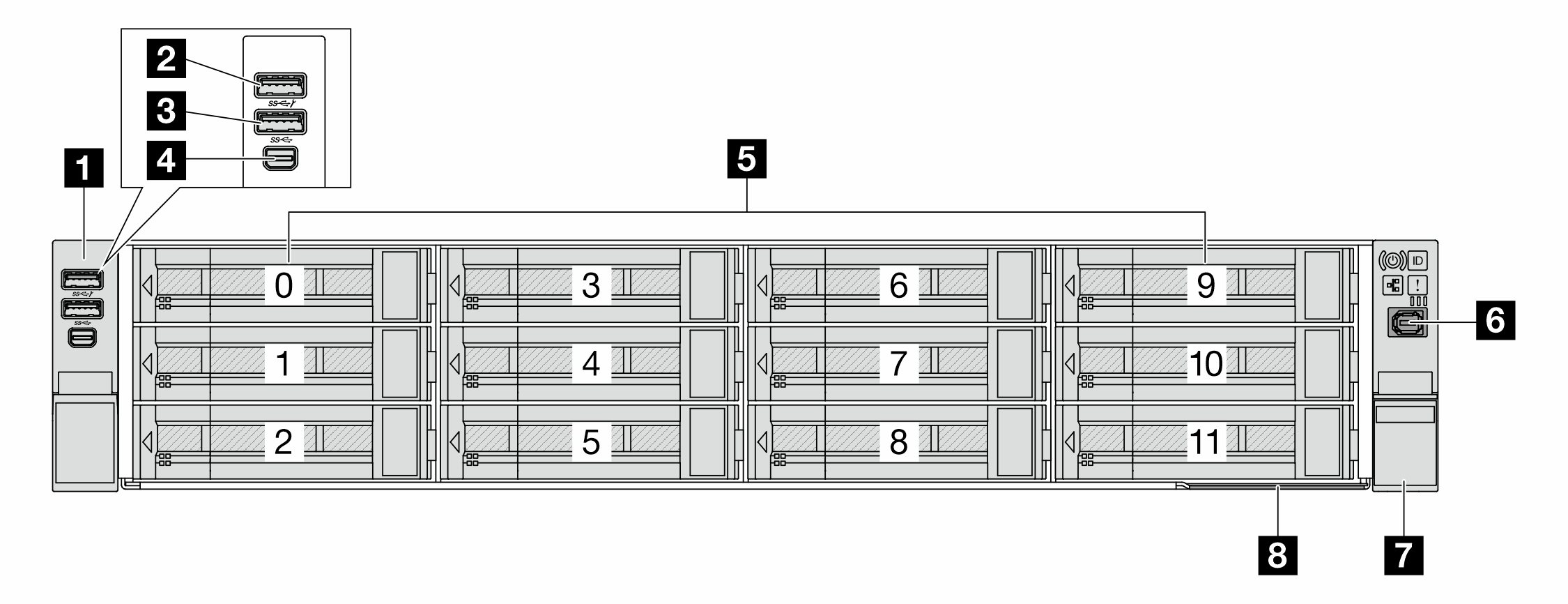

Vista frontal do chassi de 3,5 polegadas

Nota
Na configuração frontal de 8 x 3,5 pol. com adaptadores GPU, os compartimentos de unidade 0, 3, 6 e 9 são cobertos por um preenchimento da unidade com 4 compartimentos.

Front view of 3.5-inch chassis

Visão geral dos componentes frontais

Travas do rack

Se seu servidor estiver instalado em um rack, você poderá usar as travas dele para ajudar a deslizar o servidor para fora do rack. Você também pode usar as travas e os parafusos do rack para fixar o servidor ao rack de forma que ele não deslize para fora, especialmente em áreas propensas a vibrações.

O servidor aceita os seguintes tipos de travas do rack.

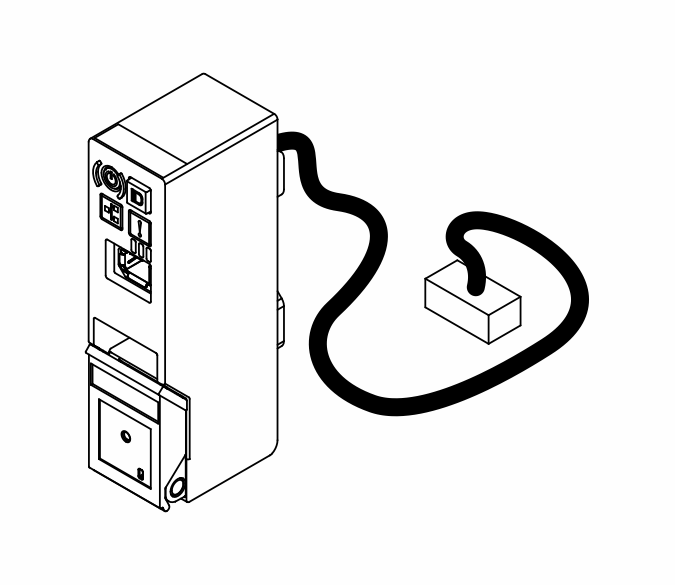

O servidor oferece suporte a uma das seguintes travas esquerdas do rack:Trava do rack direita (com painel frontal do operador)

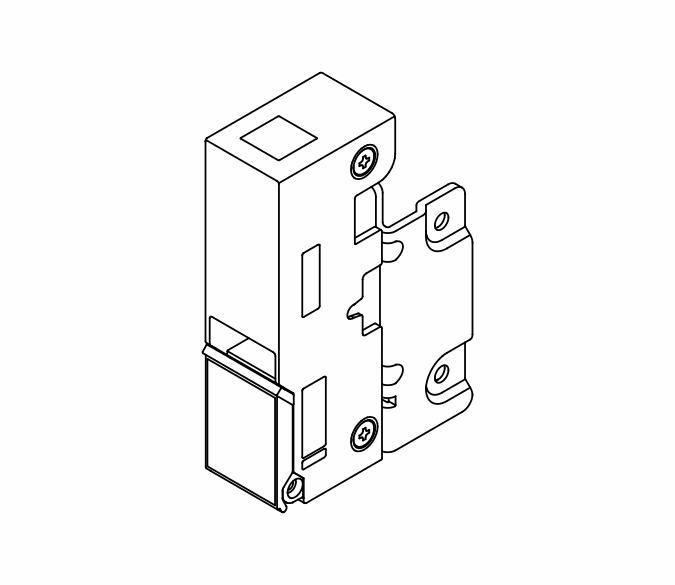

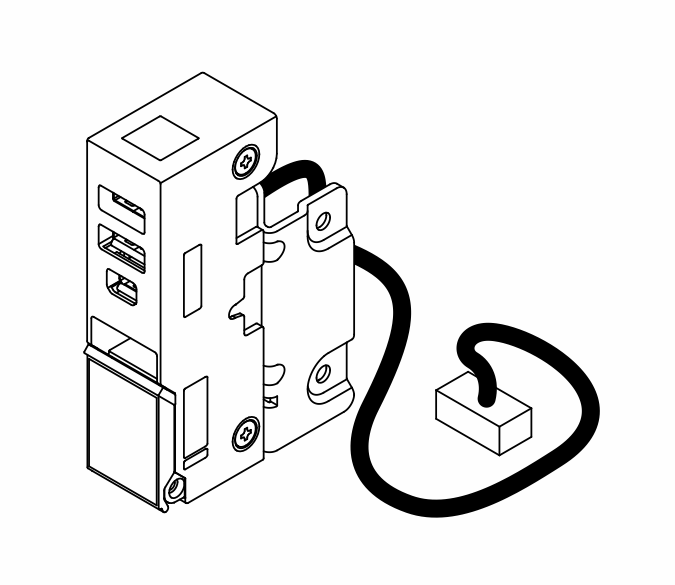

Trava do rack esquerda padrãoTrava do rack esquerda com USB/MiniDP






Conector USB 3.2 Gen 1 (5 Gbps) com USB 2.0 Gerenciamento do sistema XCC (opcional)

O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

Além disso, o conector pode funcionar como uma porta de gerenciamento do Lenovo XClarity Controller USB 2.0. A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.

Para obter detalhes sobre como usar o aplicativo Lenovo XClarity Mobile, consulte Documentação online do aplicativo Lenovo XClarity Administrator Mobile.

Conector USB 3.2 Gen 1 (5 Gbps)

O conector pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

Conector Mini DisplayPort

O conector Mini DisplayPort (MiniDP) pode ser usado para conectar um monitor de alto desempenho e um monitor de unidade direta com um conversor de vídeo ou os dispositivos que usam um conector MiniDP. A resolução máxima de vídeo é 1.920 x 1.200 a 60 Hz.

Compartimentos de unidade

Os compartimentos de unidade foram projetados para unidades hot-swap ou módulos de memória CXL (CMMs) E3.S não hot-swap. O número de unidades instaladas ou CMMs no servidor varia de acordo com o modelo. Ao instalar unidades, siga a ordem dos números dos compartimentos de unidades.
Nota
Ao instalar CMMs não hot-swap ou unidades hot-swap E3.S, siga as configurações do E3.S aceitas em Roteamento de cabos internos.

Preenchimentos da unidade

O preenchimento da unidade é utilizado para cobrir um compartimento de unidade vazio. A integridade contra interferência eletromagnética e o resfriamento do servidor são protegidos ao manter todos os compartimentos de unidades ocupados. Os compartimentos de unidade vazios devem ser por ocupados por preenchimentos de unidade.

Conector de diagnóstico externo

O conector serve para conectar um monofone de diagnóstico externo. Para obter mais informações sobre as funções, consulte Monofone de diagnóstico externo.

Aba de informações removível

A etiqueta de acesso à rede do Lenovo XClarity Controller está na aba de informações extraível. O nome do host padrão do Lenovo XClarity Controller e o endereço de link local do IPv6 (LLA) são fornecidos na aba.

Para obter mais informações, consulte Configurar a conexão de rede para o Lenovo XClarity Controller.

Compartimentos de unidade M.2

O servidor é compatível com duas unidades M.2 hot-swap na parte frontal ou traseira.
