前视图

服务器的前视图因型号而异。根据型号的不同，您的服务器可能与本主题中的插图略有不同。

请参阅下方不同服务器型号的前视图：
注

有关服务器正面的按钮和 LED，请参阅前视图上的按钮和 LED。

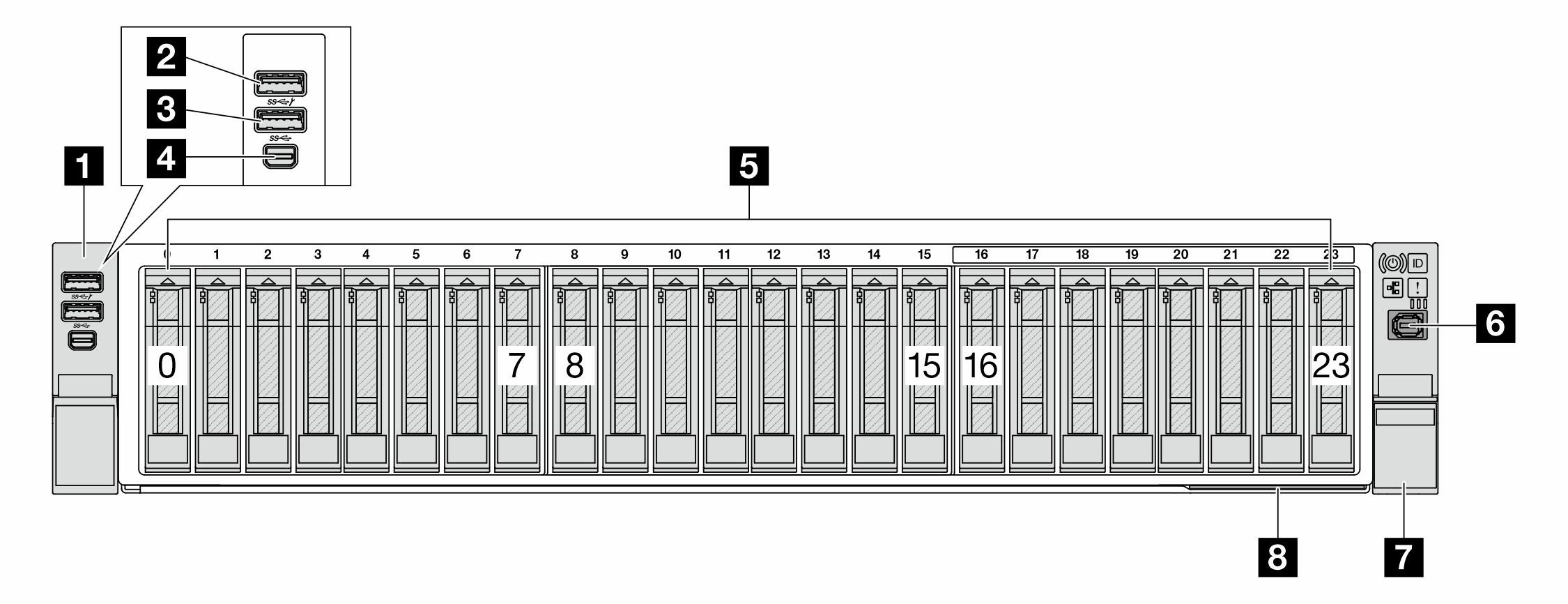

2.5 英寸机箱的前视图​


Front view of 2.5-inch chassis

1 左侧机架滑锁2 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）
3 USB 3.2 Gen 1（5 Gbps）接口（可选）4 Mini DisplayPort 接口
5 硬盘插槽6 外部诊断接口
7 右侧机架滑锁（带正面操作员面板）8 抽取式信息卡

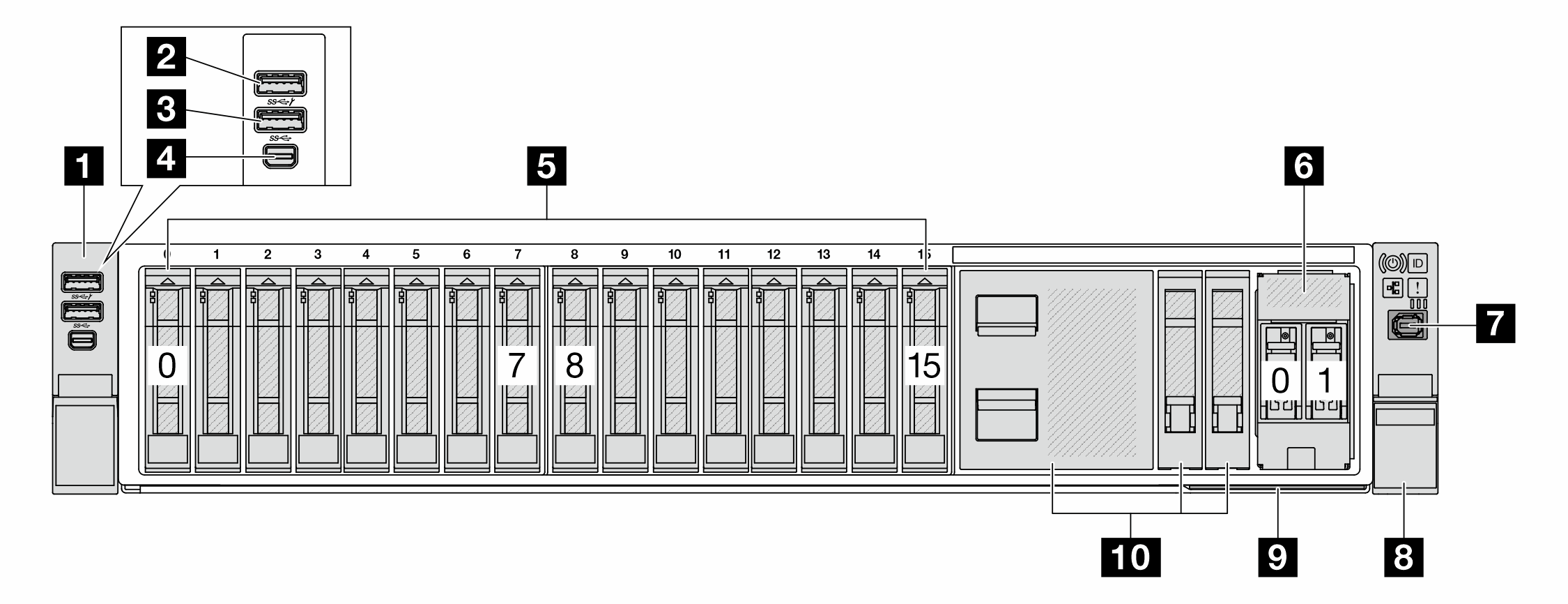

配备 M.2 硬盘插槽的 2.5 英寸机箱的前视图​


Front view of 2.5-inch chassis with front M.2 assembly

1 左侧机架滑锁2 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）
3 USB 3.2 Gen 1（5 Gbps）接口（可选）4 Mini DisplayPort 接口
5 硬盘插槽6 M.2 硬盘插槽
7 外部诊断接口8 右侧机架滑锁（带正面操作员面板）
9 抽取式信息卡10 硬盘填充件

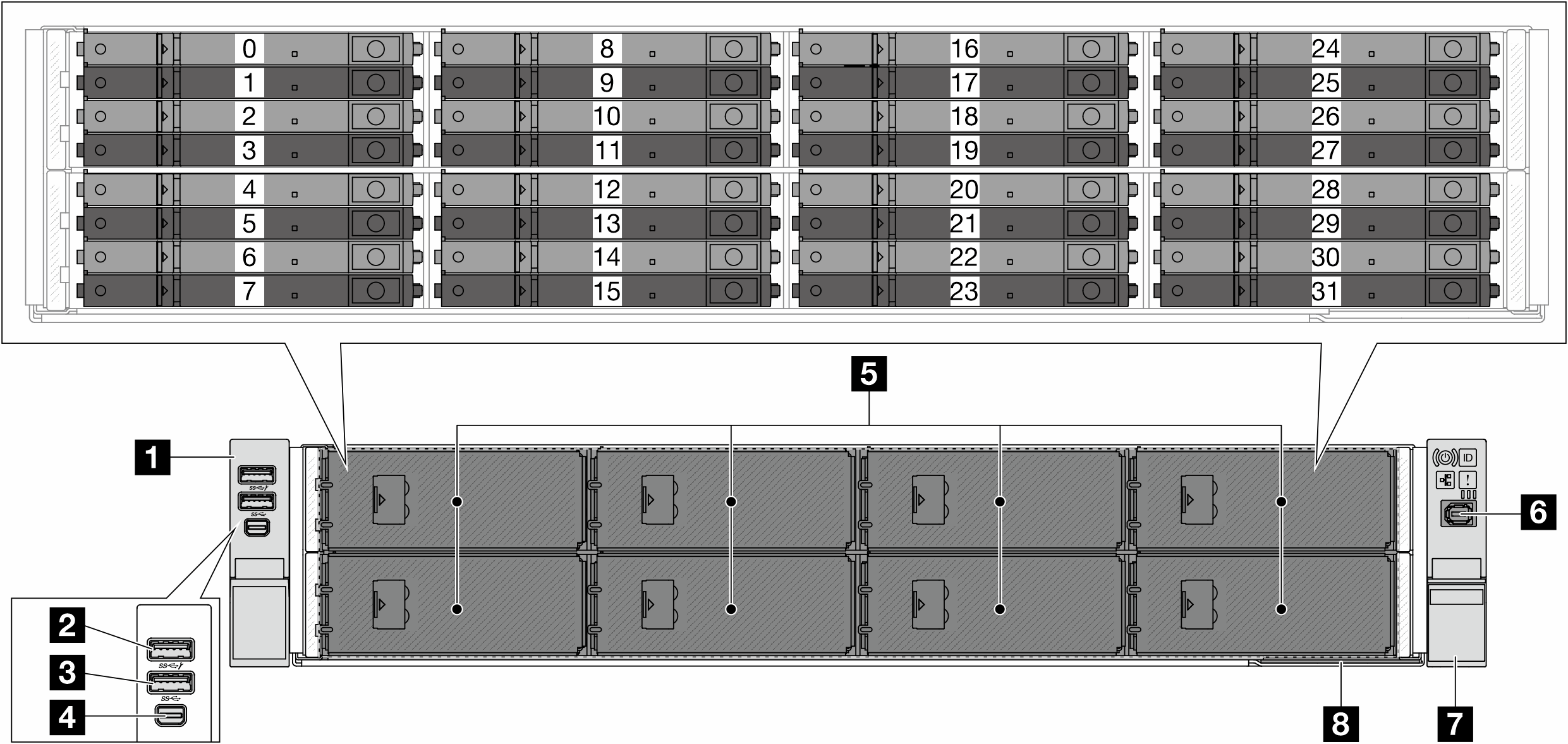

E3.S 机箱前视图​


Front view of E3.S chassis(model 2)

1 左侧机架滑锁2 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）
3 USB 3.2 Gen 1（5 Gbps）接口（可选）4 Mini DisplayPort 接口
5 硬盘插槽6 外部诊断接口
7 右侧机架滑锁（带正面操作员面板）8 抽取式信息卡

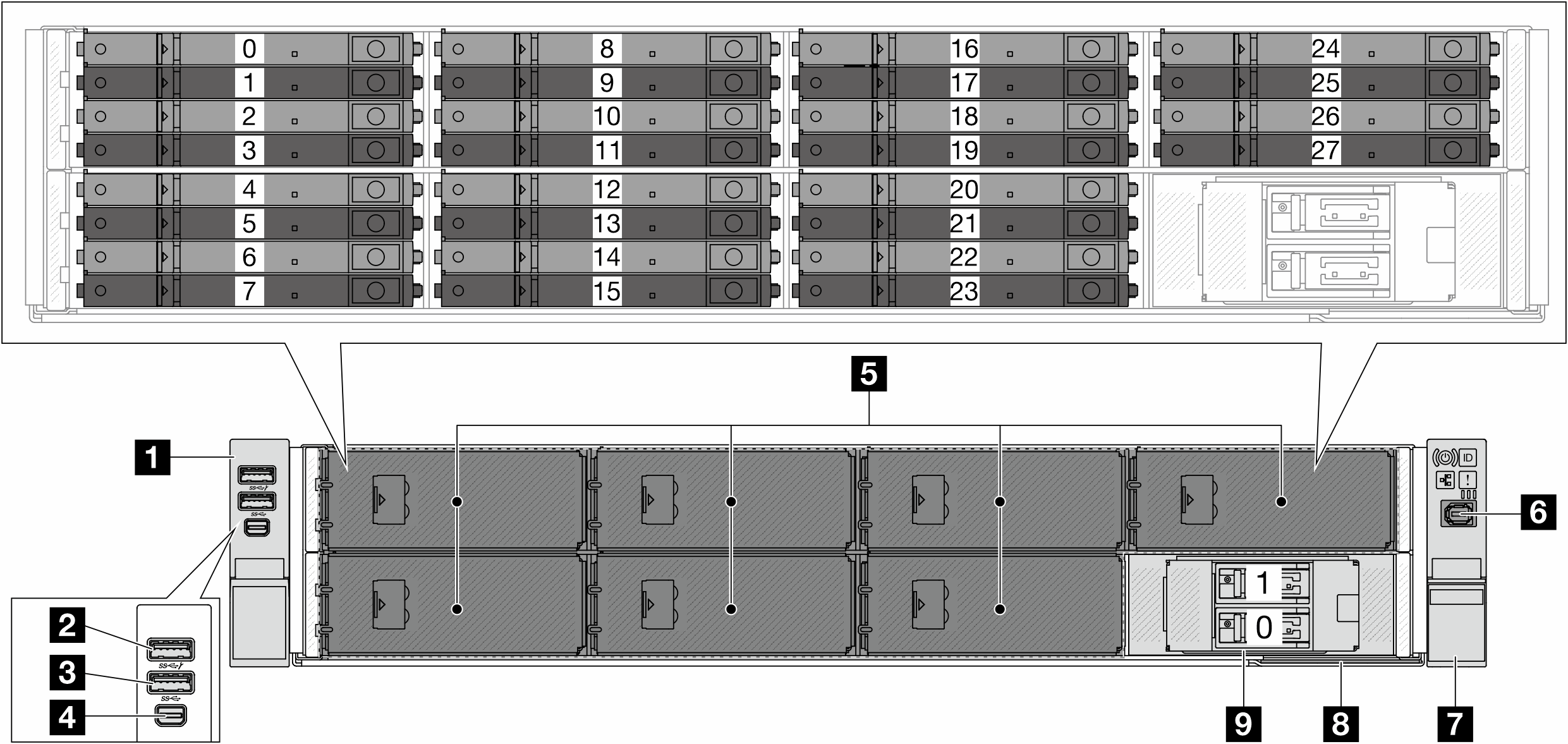

配备 M.2 硬盘插槽的 E3.S 机箱的前视图​


Front view of E3.S chassis with front M.2 assembly

1 左侧机架滑锁2 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）
3 USB 3.2 Gen 1（5 Gbps）接口（可选）4 Mini DisplayPort 接口
5 硬盘插槽6 外部诊断接口
7 右侧机架滑锁（带正面操作员面板）8 抽取式信息卡
9 M.2 硬盘插槽

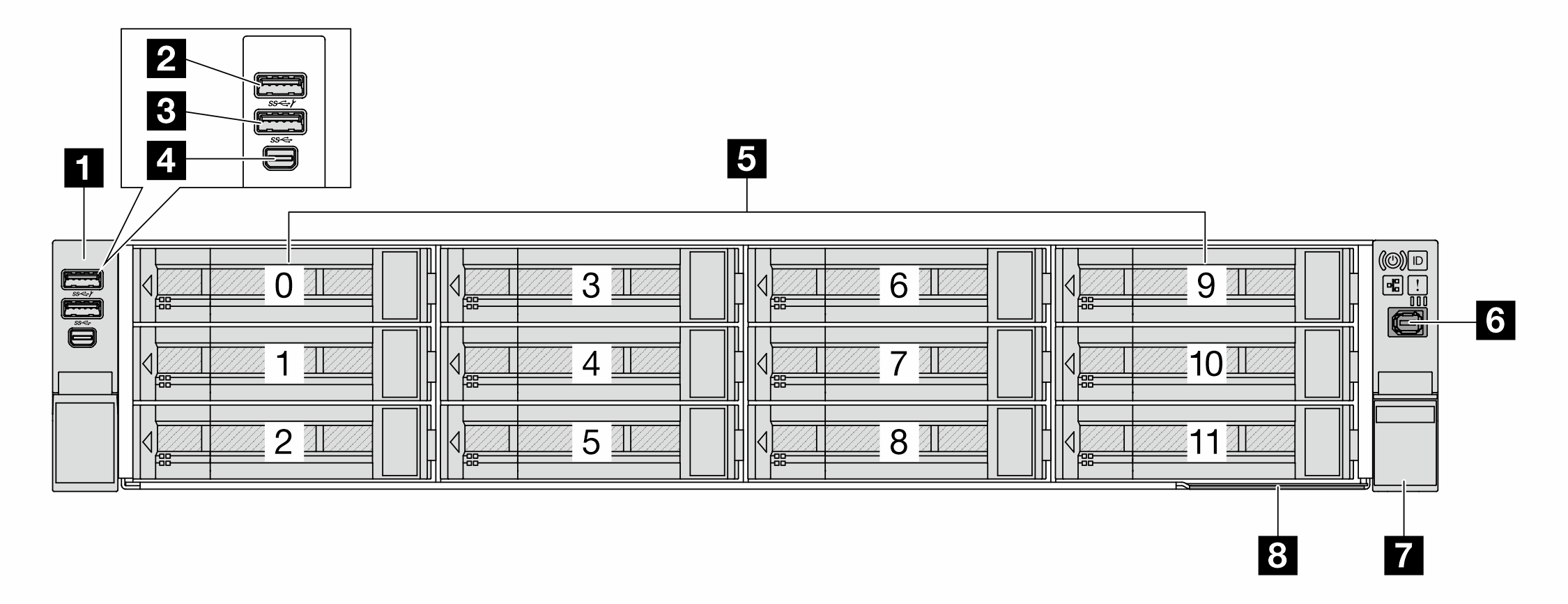

3.5 英寸机箱的前视图​

注
在配备 GPU 适配器的正面 8 x 3.5 英寸配置中，硬盘插槽 0、3、6 和 9 由 4 插槽硬盘填充件覆盖。

Front view of 3.5-inch chassis

1 左侧机架滑锁2 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）
3 USB 3.2 Gen 1（5 Gbps）接口（可选）4 Mini DisplayPort 接口
5 硬盘插槽6 外部诊断接口
7 右侧机架滑锁（带正面操作员面板）8 抽取式信息卡

正面组件概述​

机架滑锁​

如果服务器安装在机架中，可使用机架滑锁帮助您将服务器从机架中滑出。还可使用机架滑锁和螺钉将服务器固定在机架中，使服务器无法滑出，这在容易出现震动的地区尤其有用。

服务器支持以下类型的机架滑锁。
服务器支持以下左侧机架滑锁之一：右侧机架滑锁（带正面操作员面板）
标准左侧机架滑锁带 USB/MiniDP 的左侧机架滑锁






具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）​

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口，在这种情况下可用于连接支持 USB 的设备，例如 USB 键盘、USB 鼠标或 USB 存储设备。

此外，此接口还可用作 USB 2.0 Lenovo XClarity Controller 管理端口。连接到 Lenovo XClarity Controller 主要是为了让拥有移动设备的用户运行 Lenovo XClarity 移动应用程序。移动设备连接到此 USB 端口时，该设备上运行的移动应用程序与 Lenovo XClarity Controller 间将建立 Ethernet over USB 连接。

有关使用 Lenovo XClarity Mobile 应用程序的详细信息，请参阅 Lenovo XClarity Administrator Mobile 应用程序在线文档。

USB 3.2 Gen 1（5Gbps）接口​

此接口可用于连接 USB 兼容设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

Mini DisplayPort 接口​

Mini DisplayPort（MiniDP）接口可用于将高性能显示器和直接驱动显示器与视频转换器或使用 MiniDP 接口的设备连接。最大视频分辨率为 1920 x 1200 @ 60 Hz。

硬盘插槽​

硬盘插槽专为热插拔硬盘或非热插拔 E3.S CXL 内存条（CMM）设计。服务器中安装的硬盘或 CMM 数量因型号而异。安装硬盘时，按照硬盘插槽编号的顺序进行操作。
注
安装 E3.S 热插拔硬盘或非热插拔 CMM 时，请遵循内部线缆布放中支持的 E3.S 配置。

硬盘填充件​

硬盘填充件用于遮盖空置的硬盘插槽。通过占用所有硬盘插槽，可以保障服务器的 EMI 完整性和散热。空置的硬盘插槽必须已由硬盘填充件占用。

外部诊断接口​

此端口用于连接外部诊断手持设备。有关此接口功能的更多信息，请参阅外部诊断手持设备。

抽取式信息卡​

Lenovo XClarity Controller 网络访问标签贴在抽取式信息卡上。标签上提供了默认 Lenovo XClarity Controller 主机名和 IPv6 链路本地地址（LLA）。

如需更多信息，请参阅为 Lenovo XClarity Controller 设置网络连接。

M.2 硬盘插槽​

该服务器支持在正面或背面安装两个热插拔 M.2 硬盘。
