正面圖

伺服器的正面圖會因型號而有所不同。視型號而定,您的伺服器看起來可能與本主題的圖解稍有不同。

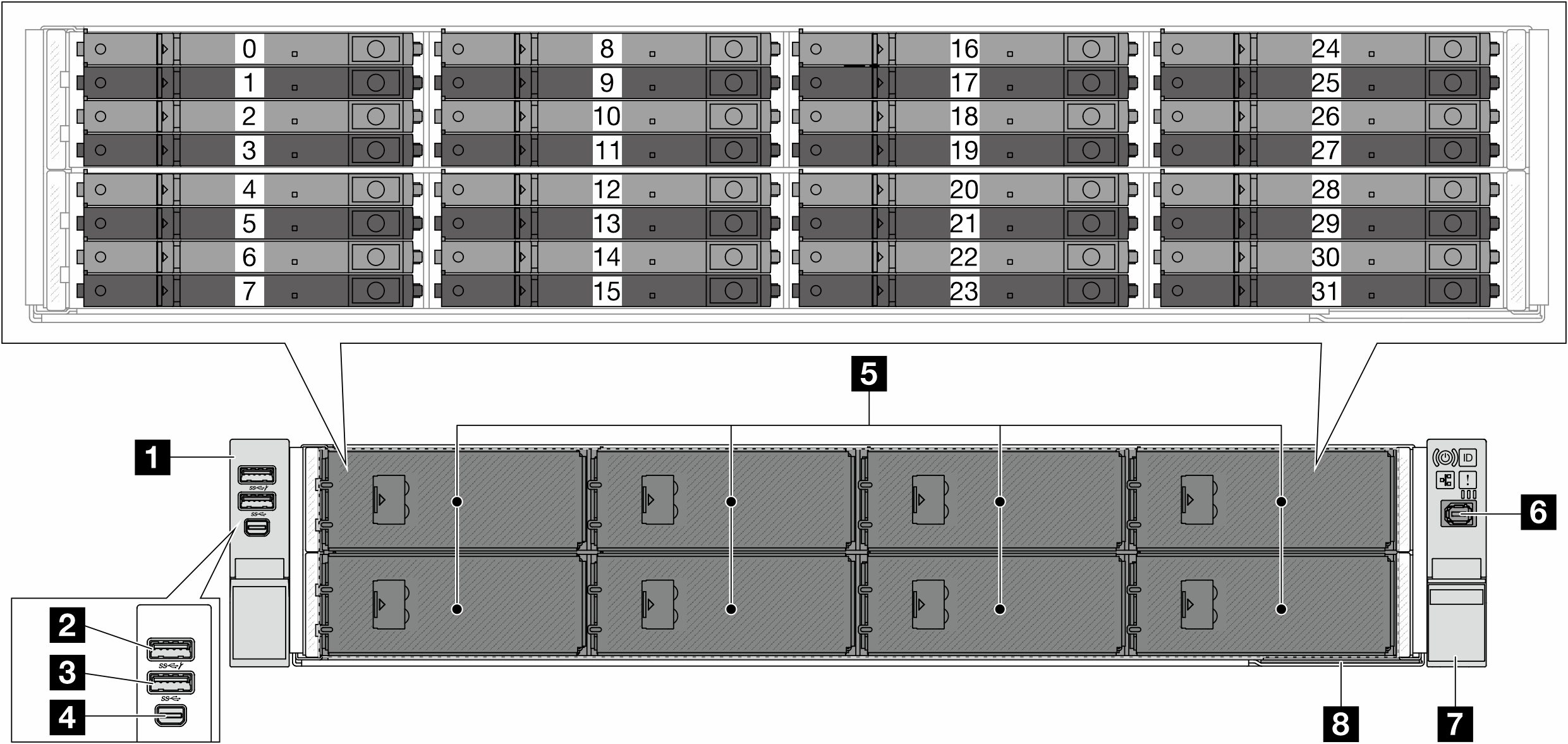

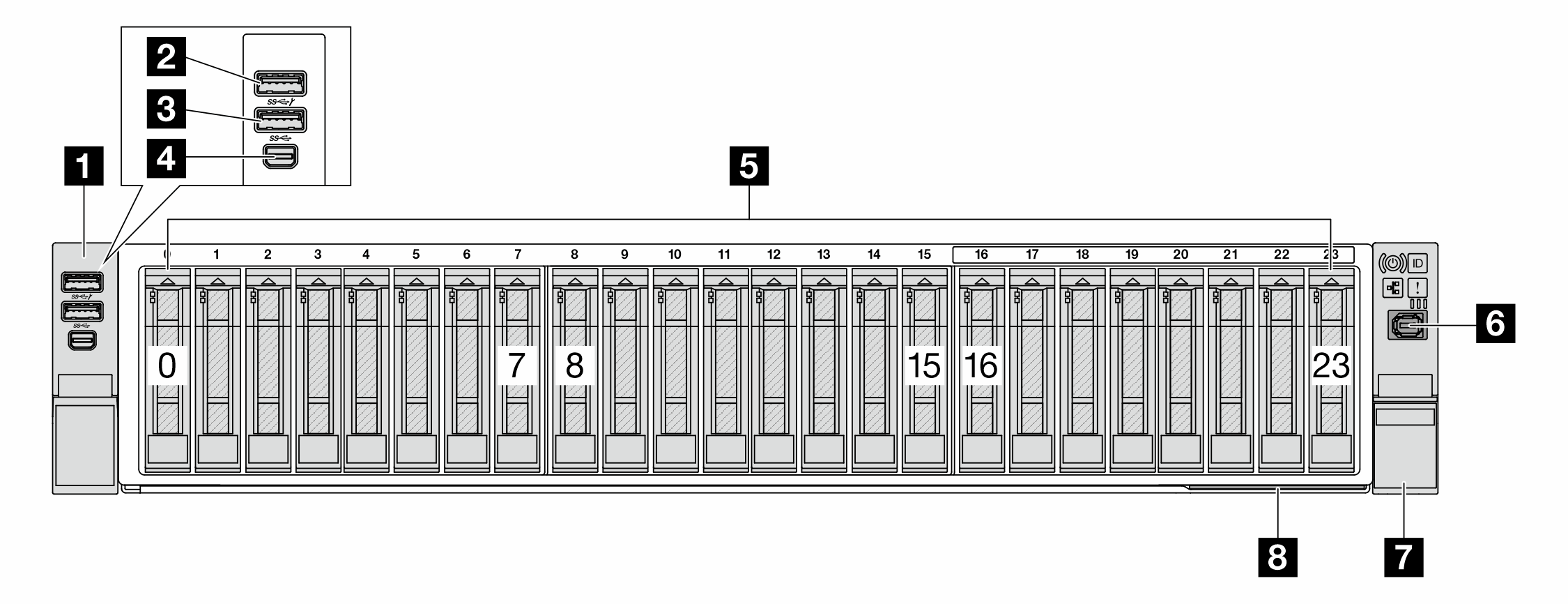

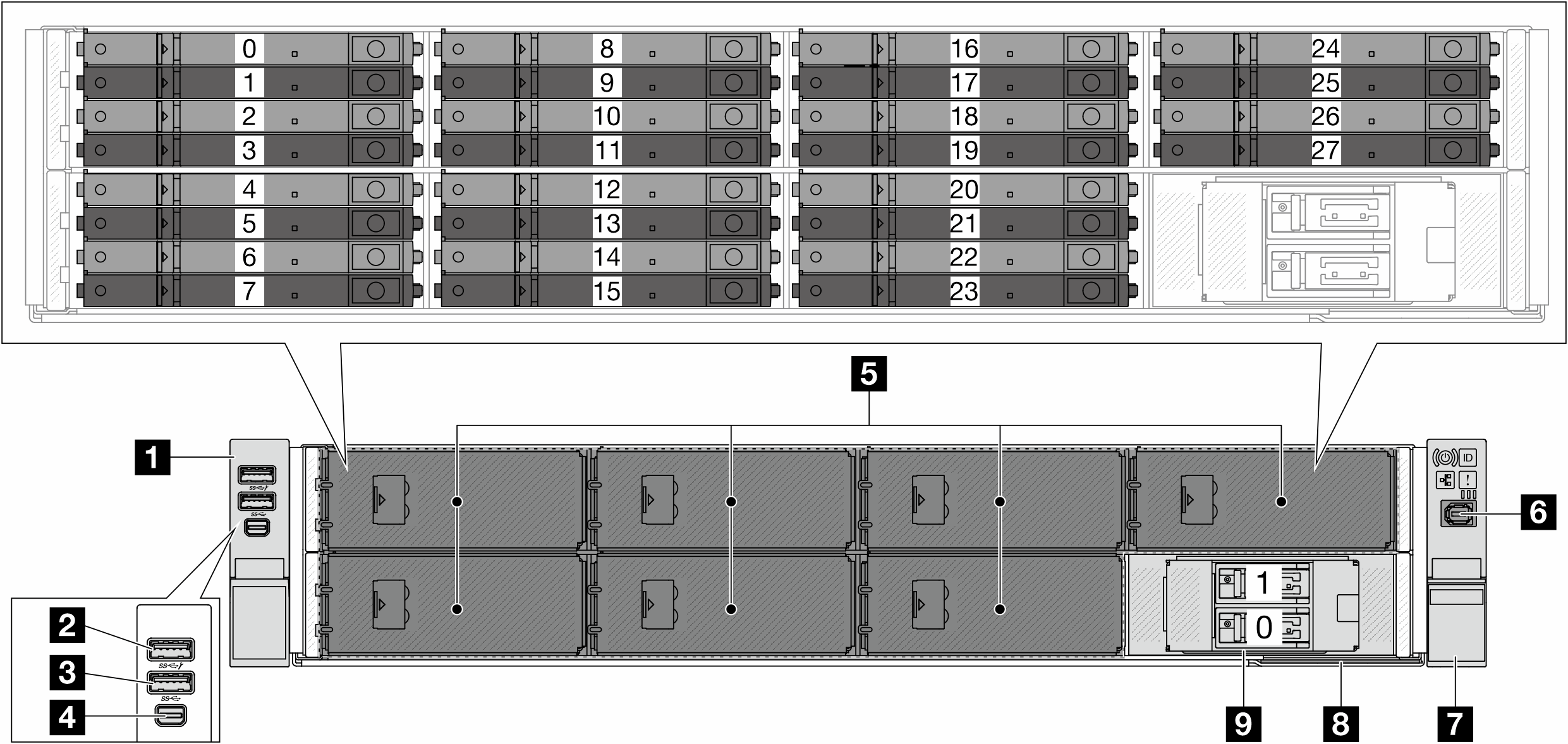

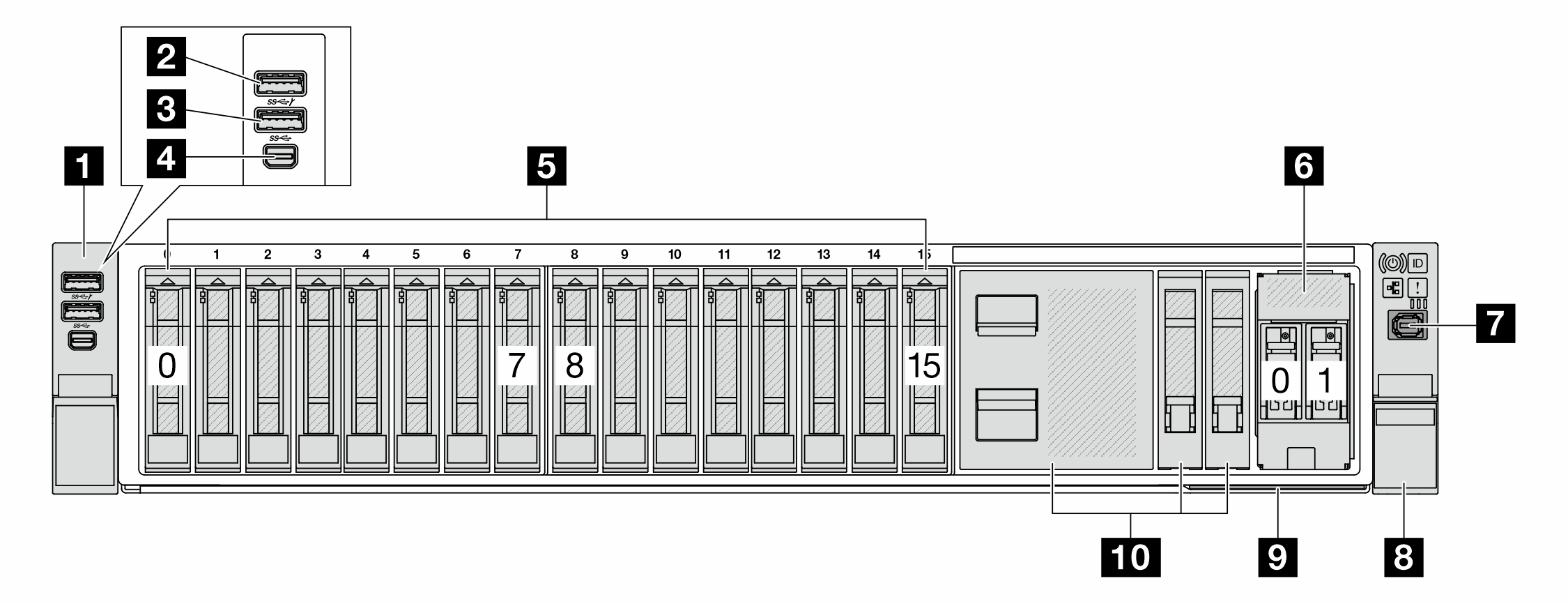

如需不同伺服器型號適用的配置,請參閱下列正面圖:

有關伺服器前方的按鈕和 LED,請參閱正面圖的按鈕和 LED

正面元件概觀

機架閂鎖

如果您的伺服器是安裝在機架中,可以使用機架閂鎖協助將伺服器滑出機架。您也可以使用機架閂鎖和螺絲,將伺服器固定在機架中,使伺服器無法滑出(特別是在容易振動的區域)。

伺服器支援下列類型的機架閂鎖。

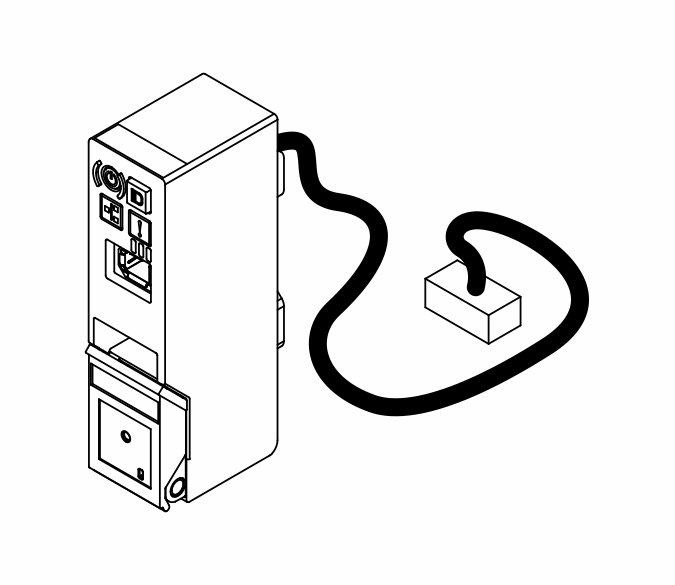

伺服器支援下列左側機架閂鎖其中一種:右側機架閂鎖(配備前方操作面板)

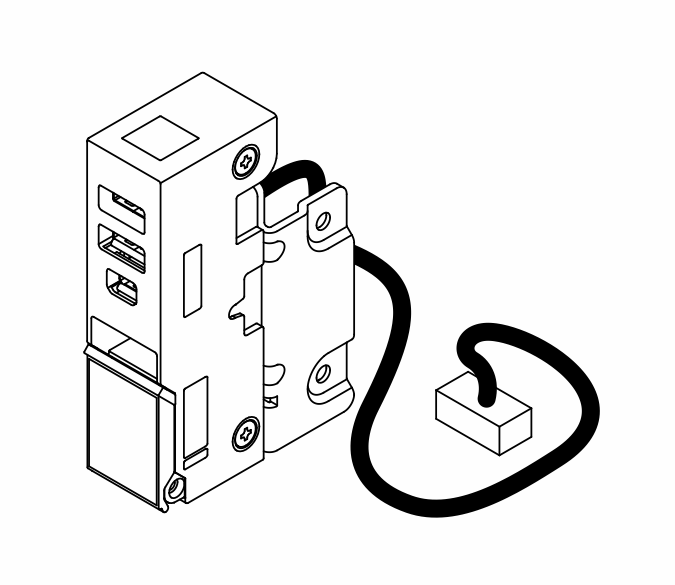

標準左側機架閂鎖配備 USB/MiniDP 的左側機架閂鎖






具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭(選配)

此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭;可用於連接與 USB 相容的裝置,例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

此外,此接頭還可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時,在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間,會建立 Ethernet over USB 連線。

有關使用 Lenovo XClarity 行動版應用程式的詳細資料,請參閱 Lenovo XClarity Administrator 行動應用程式線上文件

USB 3.2 Gen 1 (5Gbps) 接頭

此接頭可用於連接與 USB 相容的裝置,例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

Mini DisplayPort 接頭

Mini DisplayPortMiniDP)接頭可用於連接高效能顯示器和配備視訊轉換器的直接驅動顯示器,或使用 MiniDP 接頭的裝置。最大視訊解析度為 1920 x 1200(頻率為 60 Hz)。

機槽

機槽專為熱抽換硬碟或非熱抽換 E3.S CXL 記憶體模組 (CMM) 而設計。伺服器中安裝的硬碟或 CMM 數目會因型號而有所不同。當您安裝硬碟時,請依照機槽號碼順序進行。
安裝 E3.S 熱抽換硬碟或非熱抽換 CMM 時,請遵循內部纜線佈線中支援的 E3.S 配置。

硬碟填充板

硬碟填充板可用來覆蓋空機槽。使用所有機槽可保護伺服器的 EMI 完整性和散熱功能。空機槽必須以硬碟填充板蓋住。

外部診斷接頭

此接頭用於連接外部診斷手持裝置。如需其功能的相關資訊,請參閱外部診斷手持裝置

拉出式資訊標籤

Lenovo XClarity Controller 網路存取標籤貼在拉出式資訊標籤上。標籤上提供預設的 Lenovo XClarity Controller 主機名稱和 IPv6 鏈結本端位址 (LLA)。

如需相關資訊,請參閱設定 Lenovo XClarity Controller 的網路連線

M.2 機槽

伺服器支援前方或後方的兩個 M.2 熱抽換硬碟。
