앞면

서버 앞면은 모델에 따라 다릅니다. 모델에 따라 일부 서버는 이 절의 그림과 다소 차이가 있을 수 있습니다.

다른 서버 모델에 대해서는 다음 앞면 보기를 참조하십시오.

서버 앞면의 버튼 및 LED에 대해서는 앞면 보기의 버튼 및 LED의 내용을 참조하십시오.

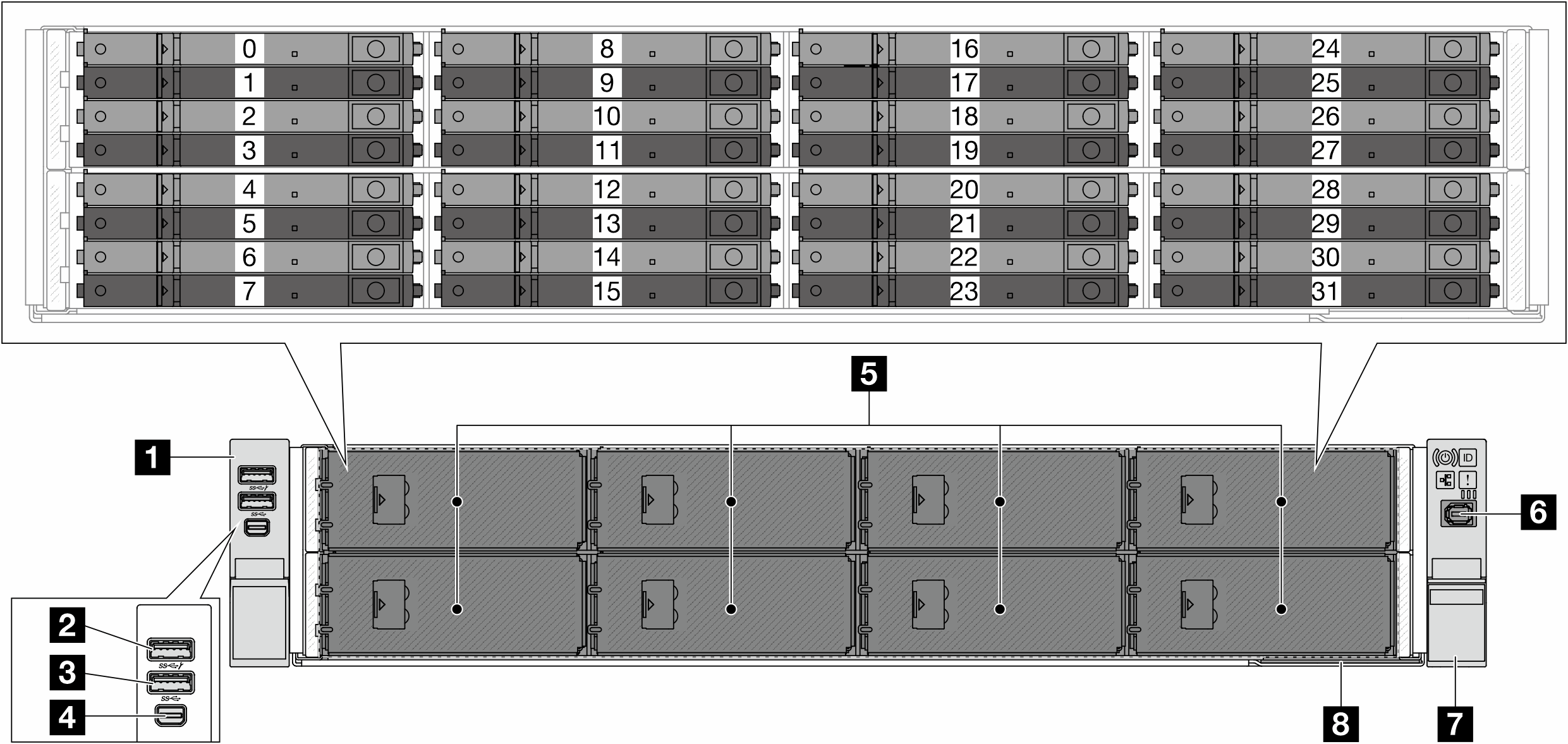

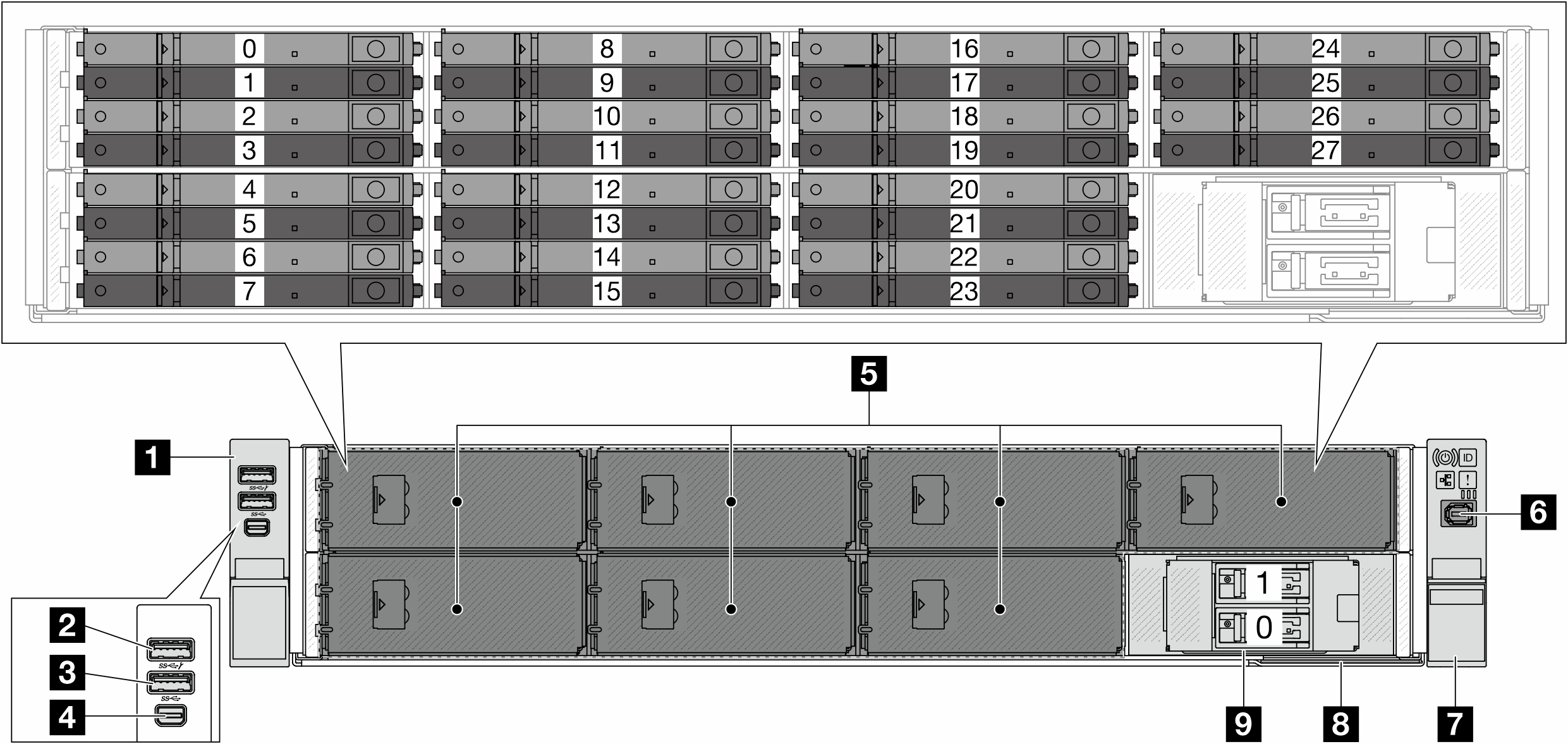

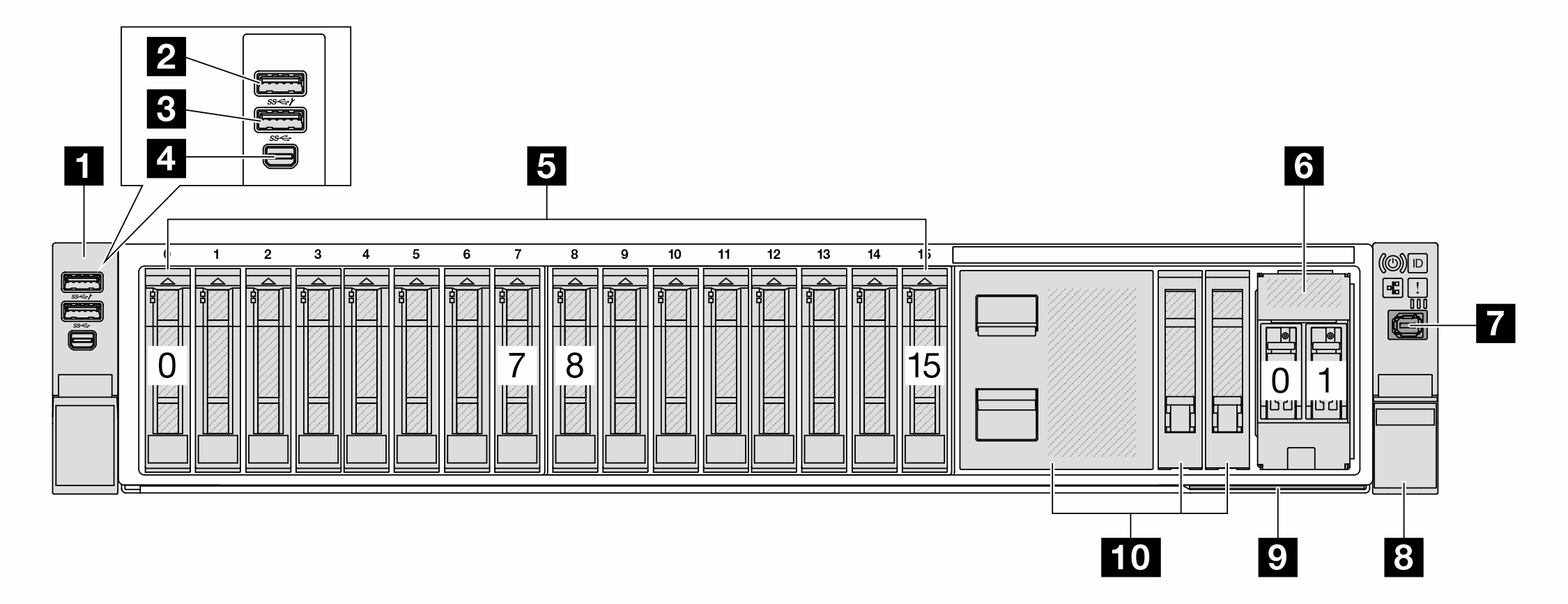

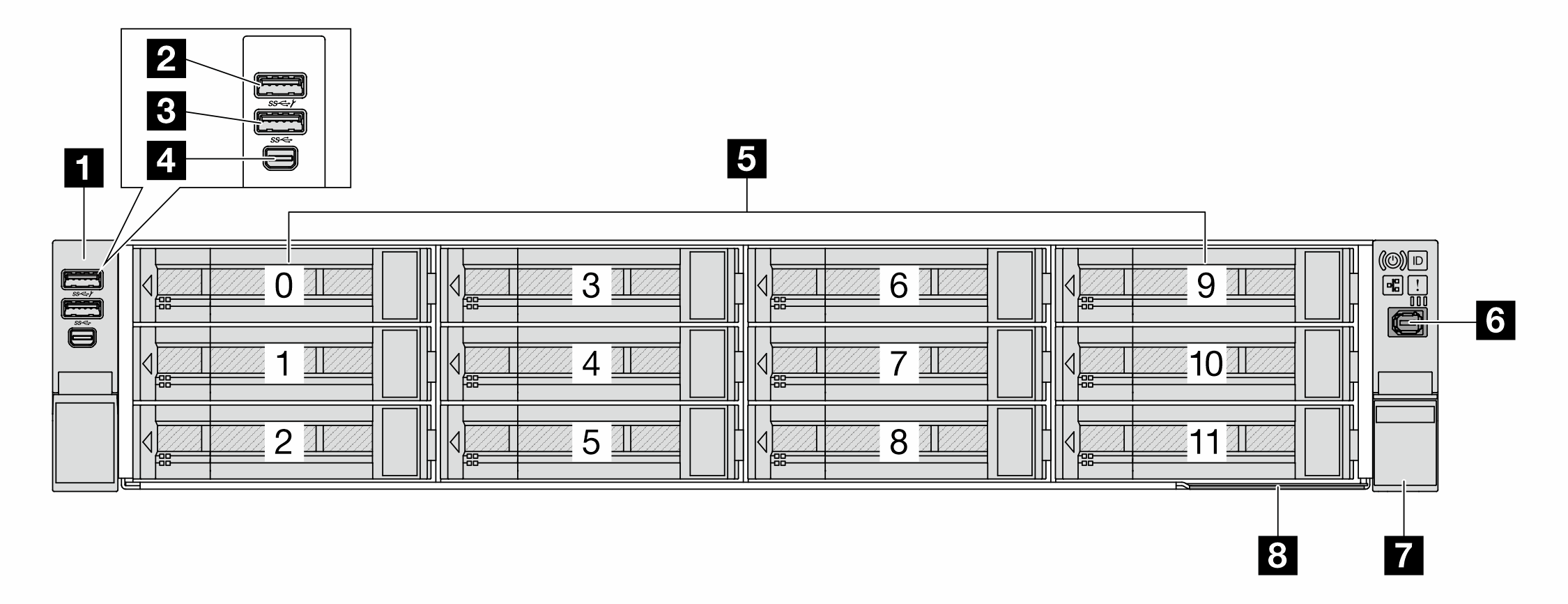

앞면 구성 요소 개요

랙 래치

서버가 랙에 설치되어 있는 경우 랙 래치를 사용하여 랙에서 서버를 꺼낼 수 있습니다. 특히 진동이 발생하기 쉬운 지역에서 서버가 밀려 나오지 않도록 랙 래치와 나사를 사용하여 랙에 서버를 고정할 수도 있습니다.

본 서버는 다음 유형의 랙 래치를 지원합니다.

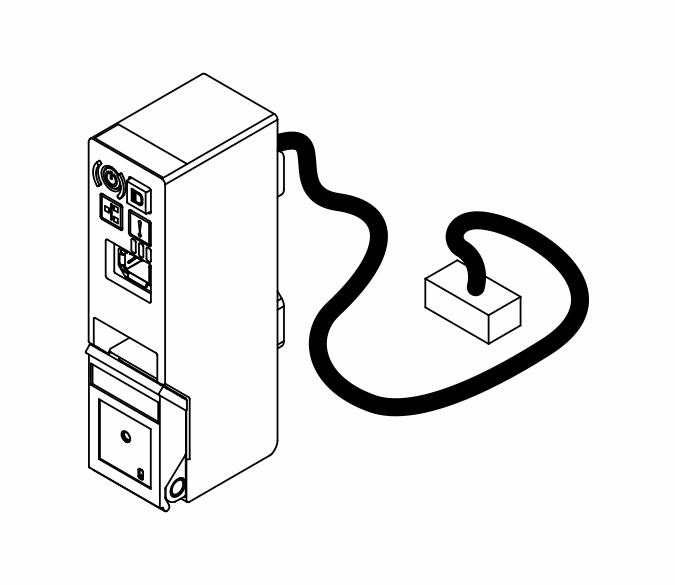

서버는 다음 왼쪽 랙 래치 중 하나를 지원합니다.오른쪽 랙 래치(앞면 오퍼레이터 패널 포함)

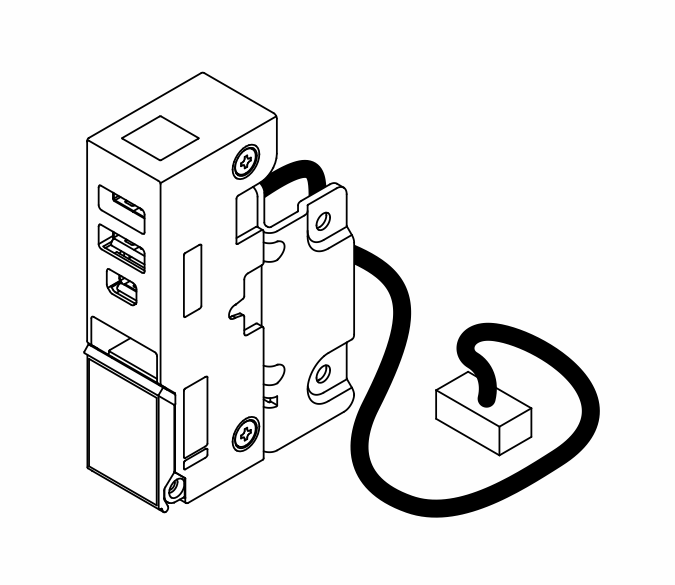

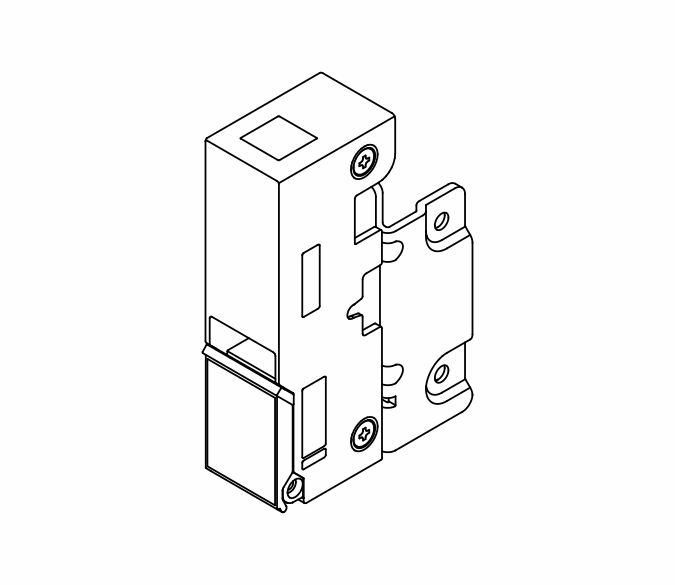

표준 왼쪽 랙 래치USB/MiniDP 포함 왼쪽 랙 래치






USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 기능)(선택 사항)

커넥터는 호스트 OS에 대한 일반 USB 3.2 Gen 1 커넥터로 작동할 수 있습니다. USB 키보드, USB 마우스 또는 USB 저장 장치와 같은 USB 호환 장치를 연결하는 데 사용할 수 있습니다.

또한 커넥터는 USB 2.0 Lenovo XClarity Controller 관리 포트로 작동할 수 있습니다. Lenovo XClarity Controller에 대한 연결은 주로 Lenovo XClarity Controller 모바일 응용 프로그램을 실행하는 모바일 장치를 이용하는 사용자를 대상으로 합니다. 모바일 장치가 이 USB 포트에 연결되면 장치에서 실행중인 모바일 응용 프로그램과 Lenovo XClarity Controller 간에 USB를 통한 이더넷 연결이 설정됩니다.

Lenovo XClarity Mobile 앱 사용에 대한 자세한 정보는 Lenovo XClarity Administrator 모바일 앱 온라인 설명서의 내용을 참조하십시오.

USB 3.2 Gen 1(5Gbps) 커넥터

커넥터를 사용하여 USB 키보드, USB 마우스 또는 USB 저장 장치와 같은 USB 호환 장치를 연결할 수 있습니다.

Mini DisplayPort 커넥터

Mini DisplayPort(MiniDP) 커넥터는 고성능 모니터와 비디오 컨버터가 있는 직접 구동 모니터 또는 MiniDP 커넥터를 사용하는 장치를 연결하는 데 사용할 수 있습니다. 최대 비디오 해상도는 1920 x 1200(60Hz)입니다.

드라이브 베이

드라이브 베이는 핫 스왑 드라이브 또는 비 핫 스왑 E3.S CXL 메모리 모듈(CMM)을 위해 설계되었습니다. 서버에 설치된 드라이브 또는 CMM의 수는 모델에 따라 다릅니다. 드라이브를 설치할 때 드라이브 베이 번호 순서대로 설치하십시오.
E3.S 핫 스왑 드라이브 또는 비 핫 스왑 CMM을 설치할 때는 내장 케이블 배선의 지원되는 E3.S 구성을 따르십시오.

드라이브 필러

드라이브 필러는 비어 있는 드라이브 베이를 가리는 데 사용됩니다. 모든 드라이브 베이를 차폐물로 채워 서버의 EMI 무결성 및 냉각 조건을 보호하십시오. 비어 있는 드라이브 베이는 드라이브 필러로 채워야 합니다.

외부 진단 커넥터

커넥터는 외부 진단 핸드셋을 연결하기 위한 것입니다. 기능에 대한 자세한 정보는 외부 진단 핸드셋의 내용을 참조하십시오.

탈착식 정보 탭

Lenovo XClarity Controller 네트워크 액세스 레이블은 풀아웃 정보 탭에 첨부되었습니다. 기본 Lenovo XClarity Controller 호스트 이름 및 IPv6 링크 로컬 주소(LLA)가 탭에 제공됩니다.

자세한 정보는 Lenovo XClarity Controller에 대한 네트워크 연결 설정의 내용을 참조하십시오.

M.2 드라이브 베이

서버는 앞면 또는 뒷면에서 두 개의 핫 스왑 M.2 드라이브를 지원합니다.
