Vorderansicht

Die Vorderansicht des Servers variiert je nach Modell. Abhängig vom Modell weichen die Abbildungen in diesem Abschnitt möglicherweise geringfügig von Ihrem Server ab.

Lesen Sie die folgenden Informationen zu den Vorderansichten für verschiedene Servermodelle:
Anmerkung

Informationen zu den Tasten und Anzeigen an der Vorderseite des Servers finden Sie unter Tasten und Anzeigen an der Vorderseite.

Vorderansicht des 3,5-Zoll-Gehäuses

Anmerkung
Bei der vorderen 8 x 3,5-Zoll-Konfiguration mit GPU-Adaptern werden die Laufwerkpositionen 0, 3, 6 und 9 von einer Abdeckblende für Laufwerke mit 4 Positionen abgedeckt.

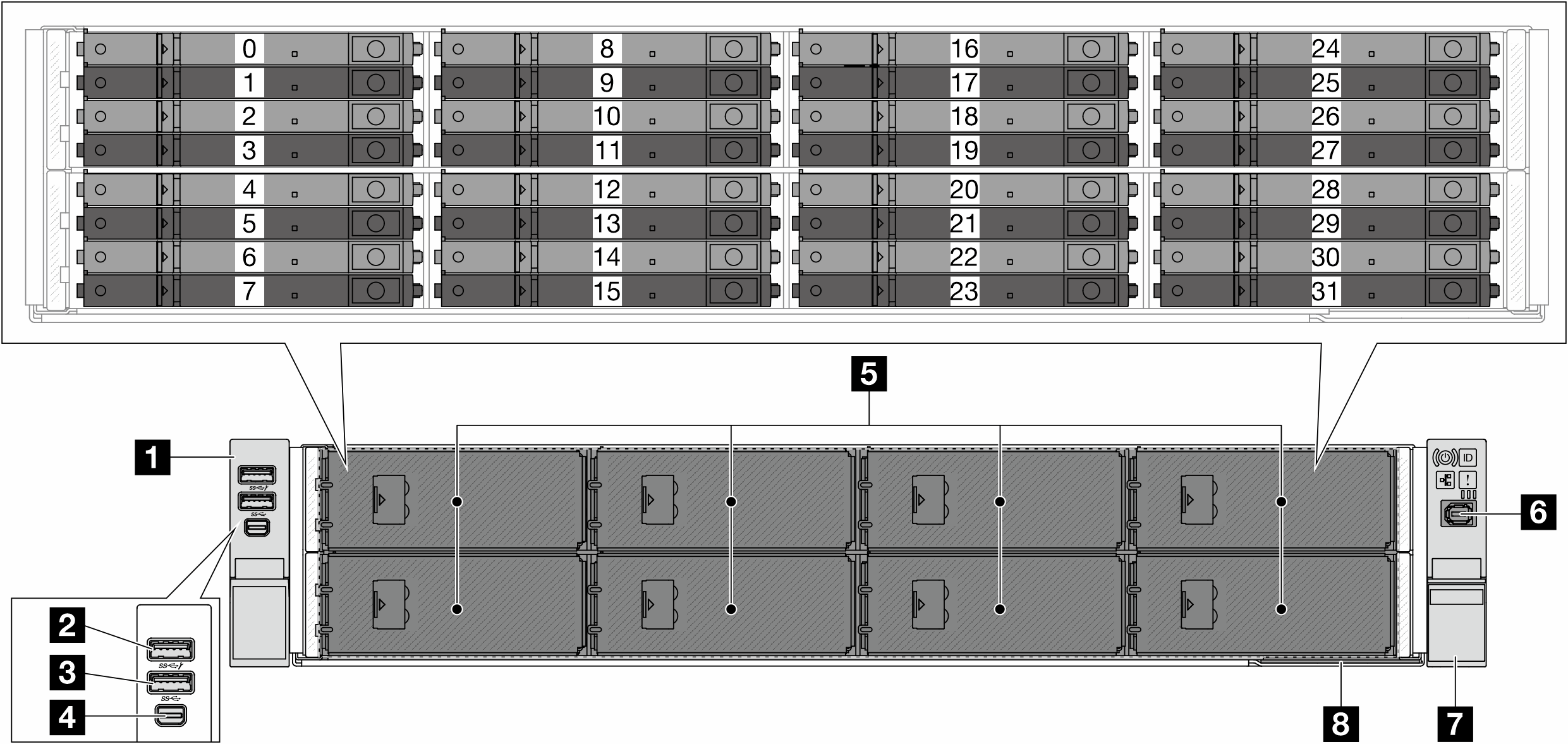

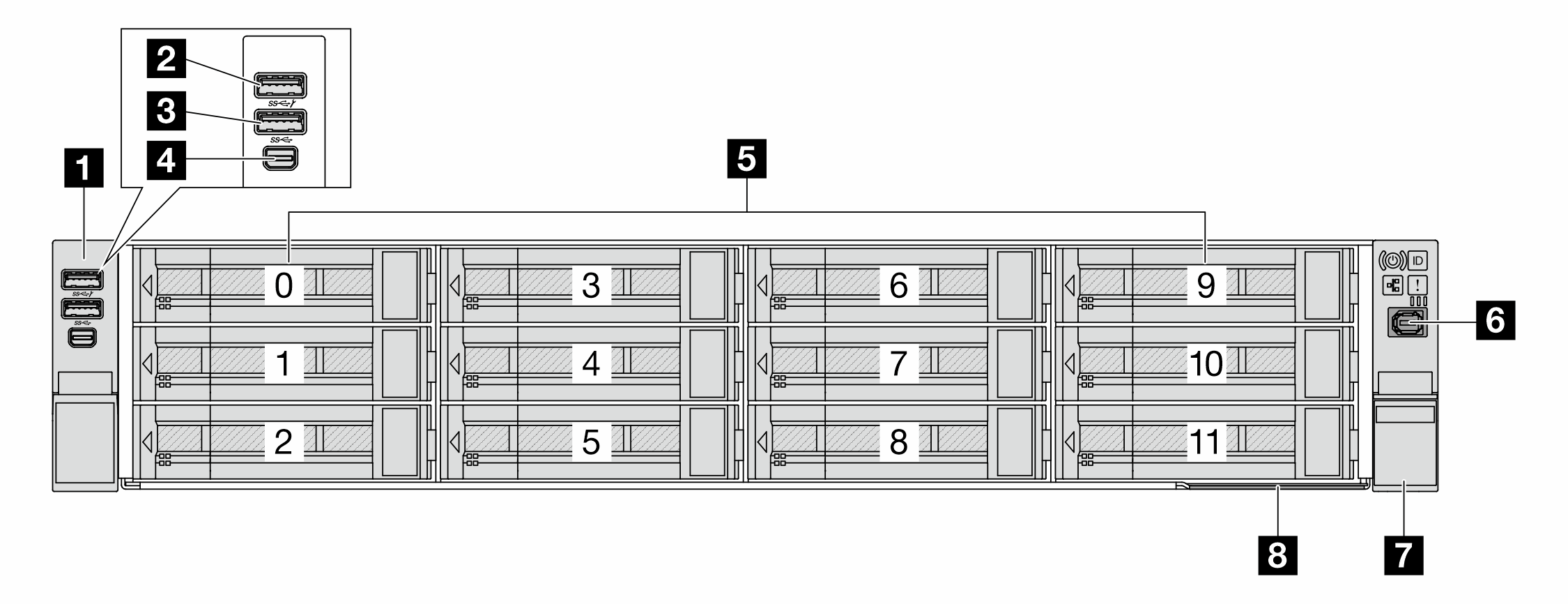

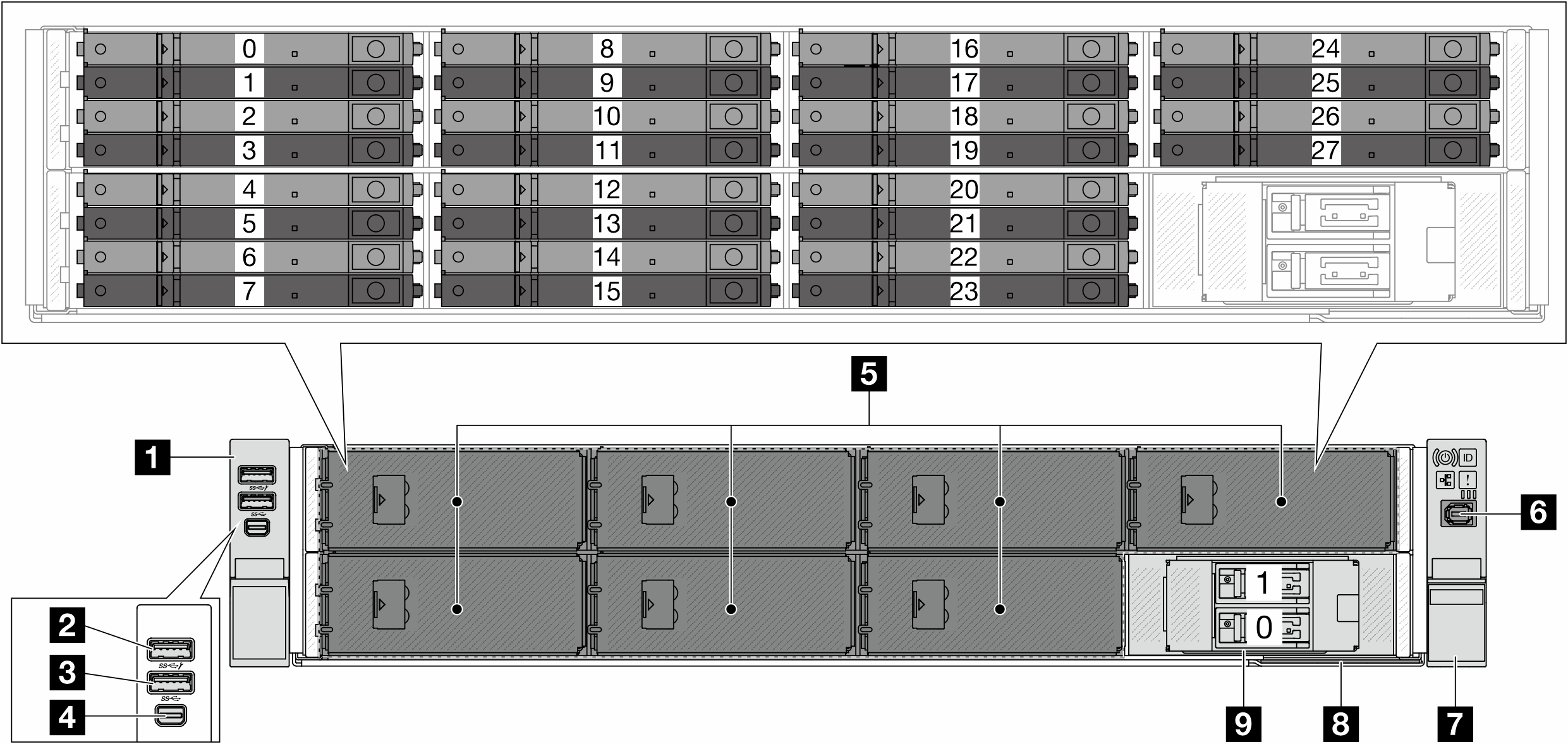

Front view of 3.5-inch chassis

Übersicht über Komponenten an der Vorderseite

Rack-Verriegelungen

Wenn der Server in einem Rack installiert ist, können Sie die Rack-Verriegelungen verwenden, um den Server aus dem Rack herauszuziehen. Außerdem können Sie den Server mithilfe der Rack-Verriegelungen und Schrauben im Rack befestigen, sodass er insbesondere in Umgebungen, die Erschütterungen ausgesetzt sind, nicht herausrutschen kann.

Der Server unterstützt die folgenden Typen von Rack-Verriegelungen.

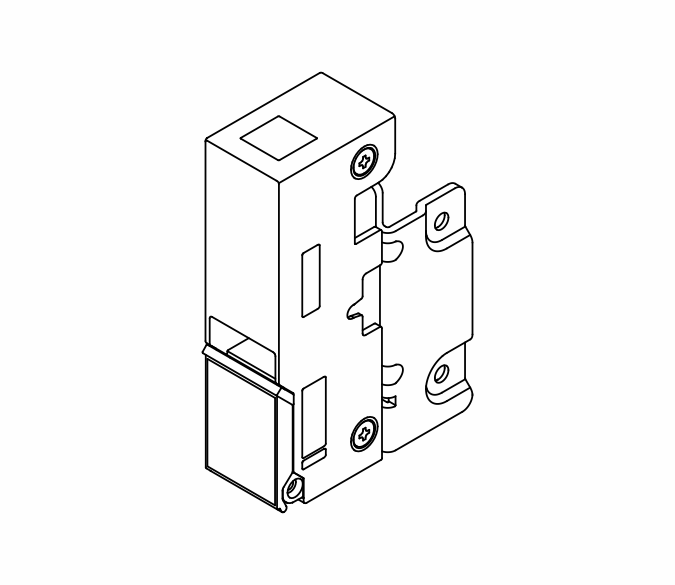

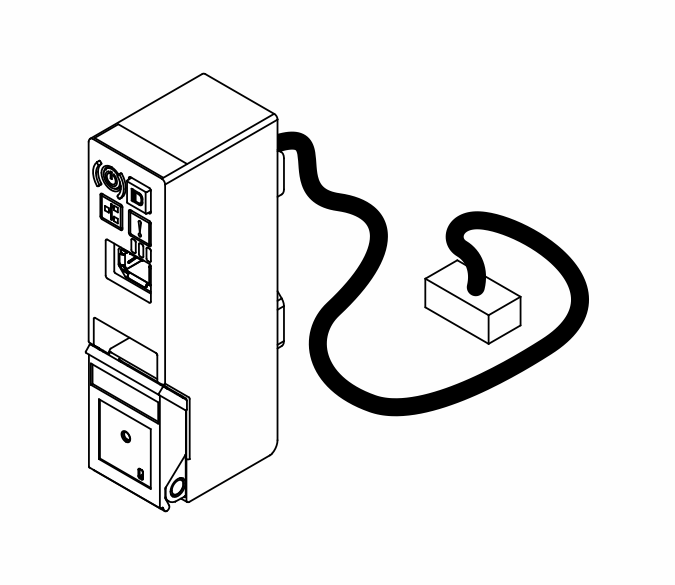

Der Server unterstützt eine der folgenden linken Rack-Verriegelungen:Rechte Rack-Verriegelung (mit vorderer Bedienerkonsole)
Linke Standard-Rack-VerriegelungLinke Rack-Verriegelung mit USB/MiniDP






USB 3.2 Gen 1-Anschluss (5 Gbit/s) mit USB 2.0 XCC-Systemmanagement (optional)

Der Anschluss kann als regulärer USB 3.2 Gen 1-Anschluss für das Hostbetriebssystem fungieren. Er kann verwendet werden, um eine USB-fähige Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit.

Darüber hinaus kann der Anschluss als USB 2.0 Lenovo XClarity Controller-Verwaltungsanschluss fungieren. Die Verbindung zum Lenovo XClarity Controller ist hauptsächlich für Benutzer mit einem mobilen Gerät vorgesehen, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB-Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.

Ausführliche Informationen zur Verwendung der Lenovo XClarity Mobile-App finden Sie unter Online-Dokumentation zur mobilen Lenovo XClarity Administrator-App.

USB 3.2 Gen 1-Anschluss (5 Gbit/s)

Der Anschluss kann verwendet werden, um eine USB-fähige Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit.

Mini DisplayPort-Anschluss

Der Anschluss für Mini DisplayPort (MiniDP) kann verwendet werden, um einen Hochleistungsmonitor und einen Direct-Drive-Monitor mit einem Videokonverter oder die Geräte, die einen MiniDP-Anschluss verwenden, anzuschließen. Die maximale Bildschirmauflösung beträgt 1920 x 1200 bei 60 Hz.

Laufwerkpositionen

Die Laufwerkpositionen sind für Hot-Swap-Laufwerke oder E3.S-CXL-Speichermodule (CMMs) ohne Hot-Swap-Unterstützung ausgelegt. Die Anzahl der im Server installierten Laufwerke oder CMMs variiert je nach Modell. Beachten Sie beim Einbauen von Laufwerken die Nummern der Laufwerkpositionen.
Anmerkung
Wenn Sie E3.S-Hot-Swap-Laufwerke oder Nicht-Hot-Swap-CMMs installieren, folgen Sie den unterstützten E3.S-Konfigurationen in Interne Kabelführung.

Abdeckblenden für Laufwerke

Die Abdeckblende für Laufwerke wird verwendet, um eine freie Laufwerkposition abzudecken. Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen Kühlung des Servers müssen alle Laufwerkpositionen belegt sein. Die freien Laufwerkpositionen müssen mit Abdeckblenden für Laufwerke versehen sein.

Externer Diagnoseanschluss

Der Anschluss dient zum Verbinden eines externen Diagnosegeräts. Weitere Informationen zu den Funktionen finden Sie unter Externes Diagnosegerät.

Herausziehbare Informationskarte

Das Lenovo XClarity Controller-Netzwerkzugriffsetikett ist auf der herausziehbaren Informationskarte angebracht. Auf der Karte finden Sie den Standard-Hostnamen für Lenovo XClarity Controller und die IPv6-Link-Local-Adresse (LLA).

Weitere Informationen finden Sie unter Netzwerkverbindung für den Lenovo XClarity Controller festlegen.

M.2-Laufwerkpositionen

Der Server unterstützt zwei Hot-Swap-M.2-Laufwerke an der Vorderseite oder Rückseite.
