Aufbau der Systemplatinenbaugruppe

Die Abbildungen in diesem Abschnitt enthalten Informationen über die Anschlüsse, Schalter und Brücken, die auf der Systemplatinenbaugruppe verfügbar sind.

In der folgenden Abbildung ist der Aufbau der Systemplatinenbaugruppe dargestellt, die die System-E/A-Platine (DC-SCM) und die Prozessorplatine enthält.

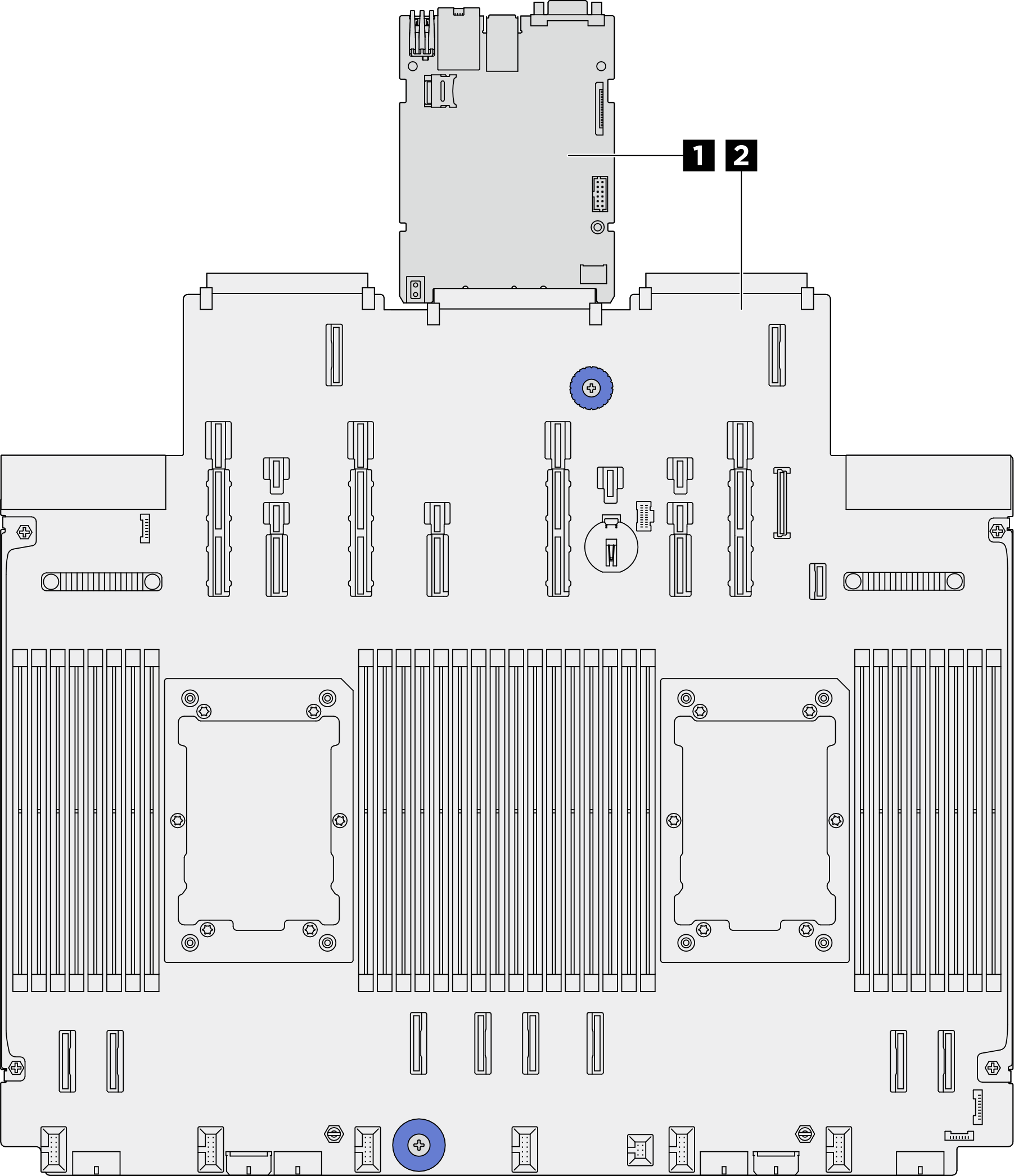

Abbildung 1. Aufbau der Systemplatinenbaugruppe
System-board-assembly layout

1 System-E/A-Platine (DC-SCM)2 Prozessorplatine

Weitere Informationen zu den Anzeigen auf der Systemplatinenbaugruppe finden Sie unter Anzeigen an der Systemplatinenbaugruppe.
