เค้าโครงส่วนประกอบแผงระบบ

ภาพประกอบในส่วนนี้ให้ข้อมูลเกี่ยวกับเค้าโครง สวิตช์ และจัมเปอร์ที่มีอยู่บนส่วนประกอบแผงระบบ

ภาพประกอบต่อไปนี้แสดงเค้าโครงของส่วนประกอบแผงระบบที่มีแผง I/O ระบบ (DC-SCM) และแผงโปรเซสเซอร์

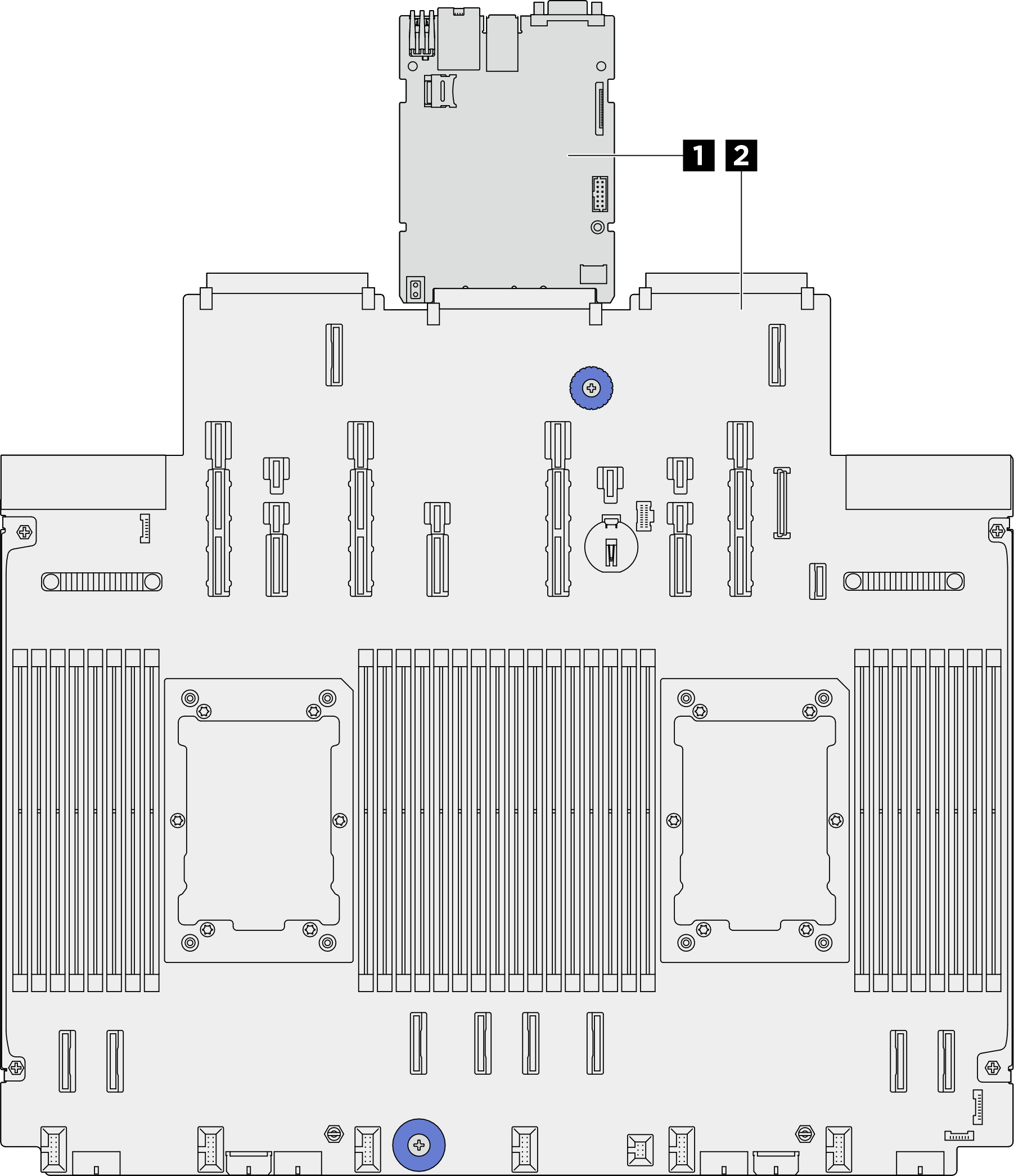

รูปที่ 1. เค้าโครงส่วนประกอบแผงระบบ
System-board-assembly layout

1 แผง I/O ระบบ (DC-SCM)2 แผงโปรเซสเซอร์

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไฟ LED ที่อยู่บนส่วนประกอบแผงระบบ โปรดดู ไฟ LED ส่วนประกอบแผงระบบ
