システム・ボード・アセンブリーのレイアウト
このセクションの図は、システム・ボード・アセンブリーにあるコネクター、スイッチ、ジャンパーに関する情報を示しています。
次の図は、システム I/O ボード (DC-SCM) とプロセッサー・ボードが搭載されたシステム・ボード・アセンブリーのレイアウトを示しています。

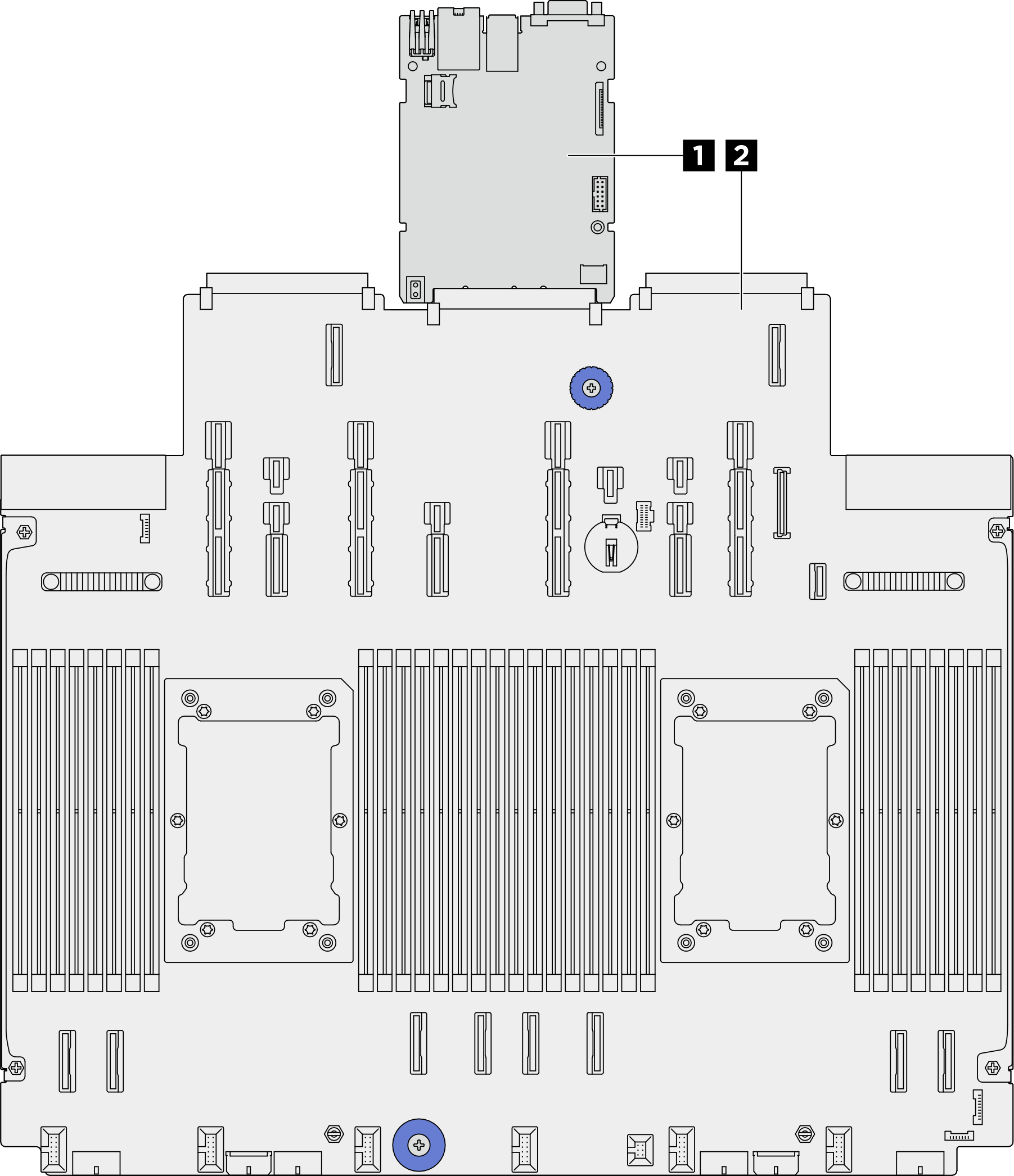

図 1. システム・ボード・アセンブリーのレイアウト


1 システム I/O ボード (DC-SCM) | 2 プロセッサー・ボード |
システム・ボード・アセンブリーで使用できる LED の詳細については、システム・ボード・アセンブリー LEDを参照してください。
