上面図

このセクションでは、サーバーの上面図について説明します。

注

  • 次の図は、エアー・バッフル、中央ケージ、または背面ケージが取り付けられていないサーバーの上面図を示しています。

  • 次の図は、4 つのライザー・アセンブリーが搭載されたサーバー背面構成を示しています。サーバー背面構成はサーバー・モデルによって異なります。詳しくは、背面図を参照してください。

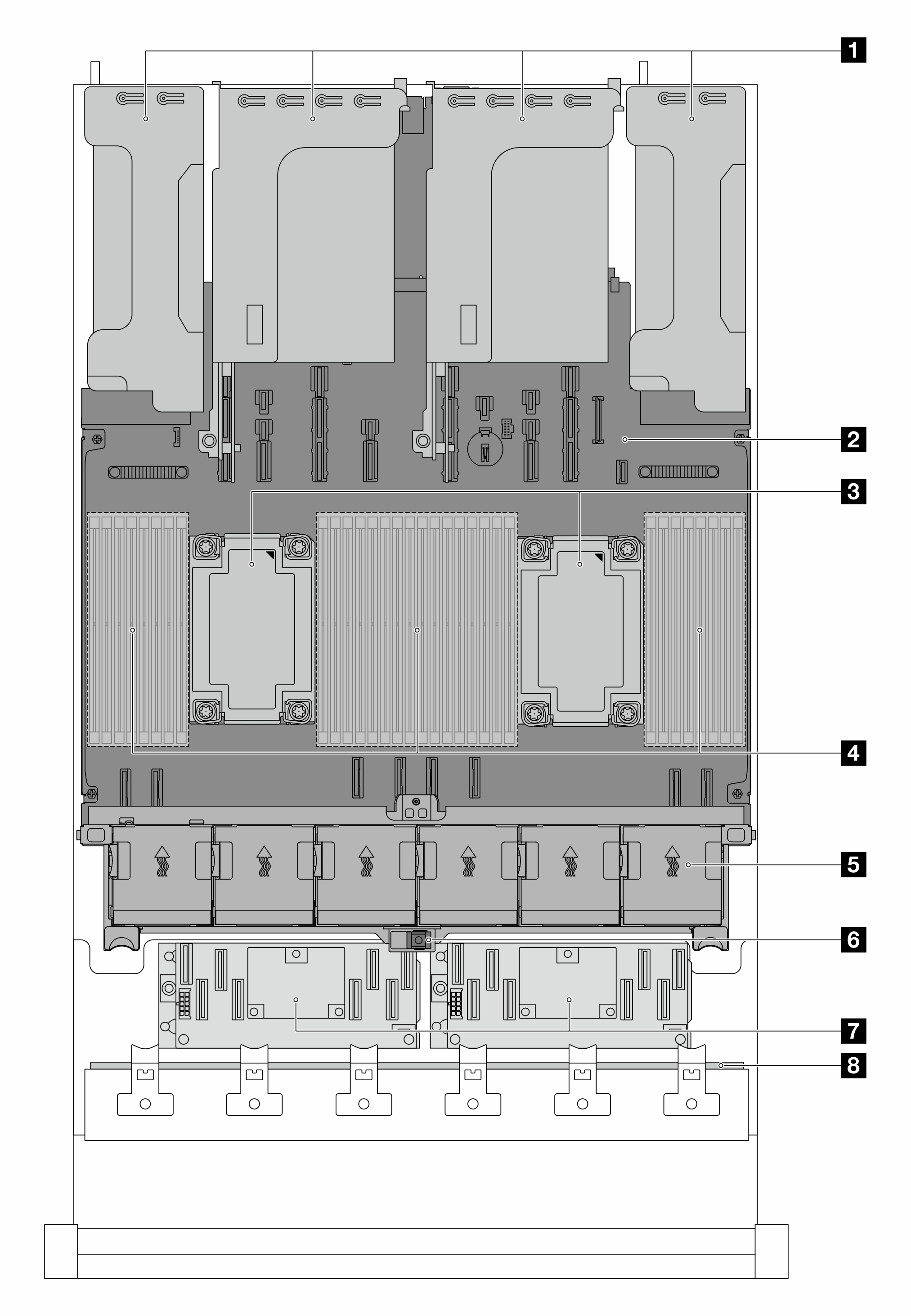

標準ヒートシンクのある上面図​



1 ライザー・アセンブリー

2 システム・ボード・アセンブリー

3 プロセッサーおよびヒートシンク・モジュール (PHM)

4 メモリー・モジュール

5 システム・ファン

6 侵入検出スイッチ

7 内蔵 CFF アダプター

8 前面バックプレーン

注

図は、2.5 型シャーシでのみ使用可能な内蔵 CFF アダプターを搭載したサーバーを示しています。一部の構成では、RAID フラッシュ電源モジュールが取り付けられている場合があります。詳細については、表 1を参照してください。

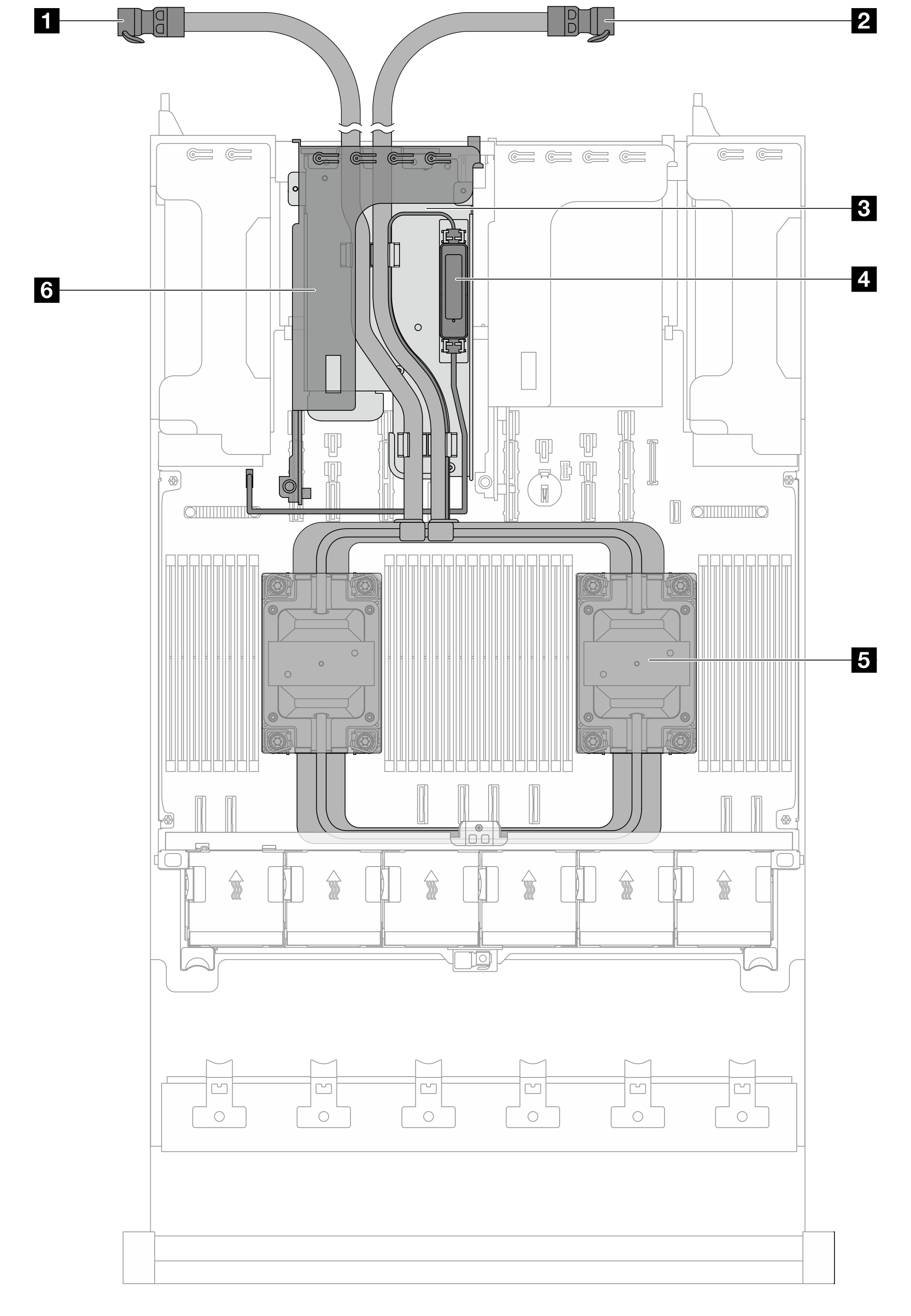

Processor Neptune Core Module を搭載した場合の上面図​

以下の図は、モジュールをシャーシ内の他のコンポーネントから選んでいます。含まれる部品は、サーバーの構成によって異なります。



1 排水ホース

2 吸水ホース

3 ホース・ホルダー

4 漏水検知センサー・モジュール

5 コールド・プレート・アセンブリー

6 Neptune Core Module 用ライザー・ケージ

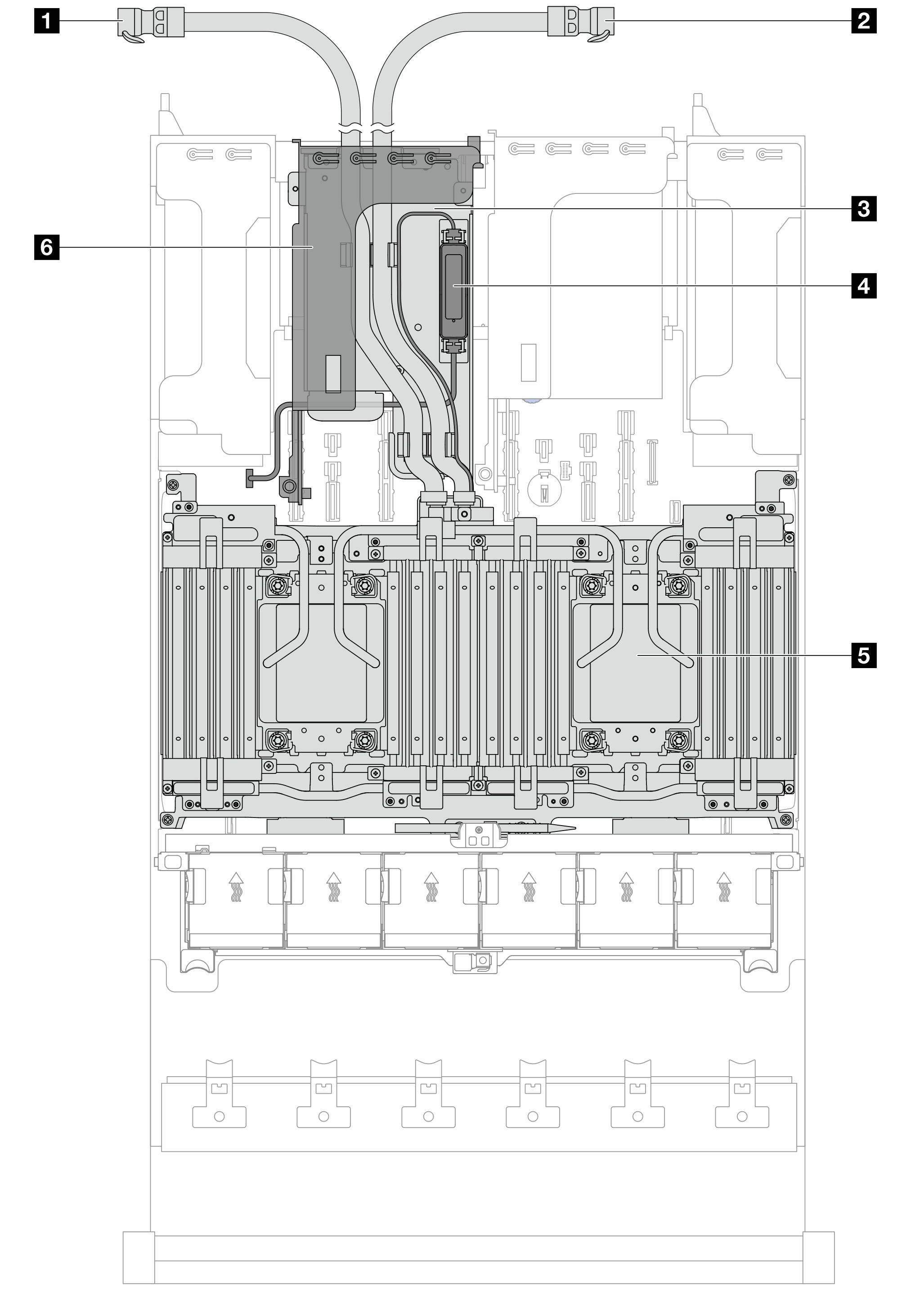

Compute Complex Neptune Core Module を搭載した場合の上面図​

以下の図は、モジュールをシャーシ内の他のコンポーネントから選んでいます。含まれる部品は、サーバーの構成によって異なります。



1 排水ホース

2 吸水ホース

3 ホース・ホルダー

4 漏水検知センサー・モジュール

5 コールド・プレート・アセンブリー

6 Neptune Core Module 用ライザー・ケージ
