Вид сверху
В этом разделе представлены сведения о виде сверху для сервера со стандартными радиаторами или Processor Neptune Core Module.
На следующих рисунках показан вид сервера сверху без дефлектора, среднего отсека или заднего отсека.
На рисунках ниже показана конфигурация с задней стороны сервера с четырьмя блоками плат-адаптеров Riser. Конфигурации с задней стороны сервера зависят от модели сервера. Подробные сведения см. в разделе Вид сзади.

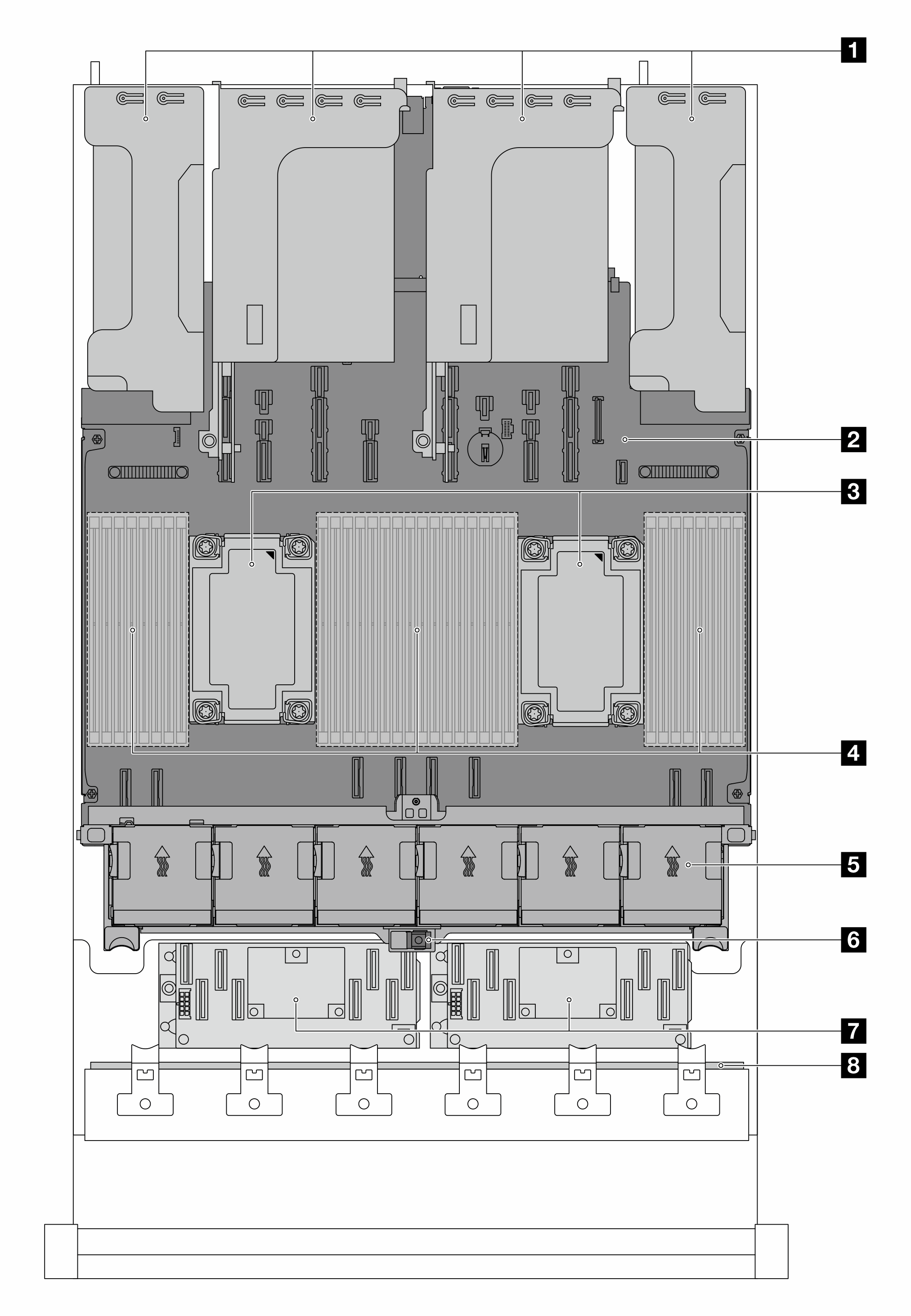

Вид сверху со стандартными радиаторами
| 1 Блоки плат-адаптеров Riser | 2 Блок материнской платы |
| 3 Модуль процессора с радиатором (PHM) | 4 Модули памяти |
| 5 Вентиляторы компьютера | 6 Датчик вмешательства |
| 7 Адаптер/расширитель RAID CFF | 8 Передняя объединительная панель (панели) |
На рисунке показан сервер с адаптерами CFF, которые доступны только в 2,5-дюймовой раме. В некоторых конфигурациях может быть установлен модуль питания флэш-памяти RAID. Подробные сведения см. в разделе Табл. 1.

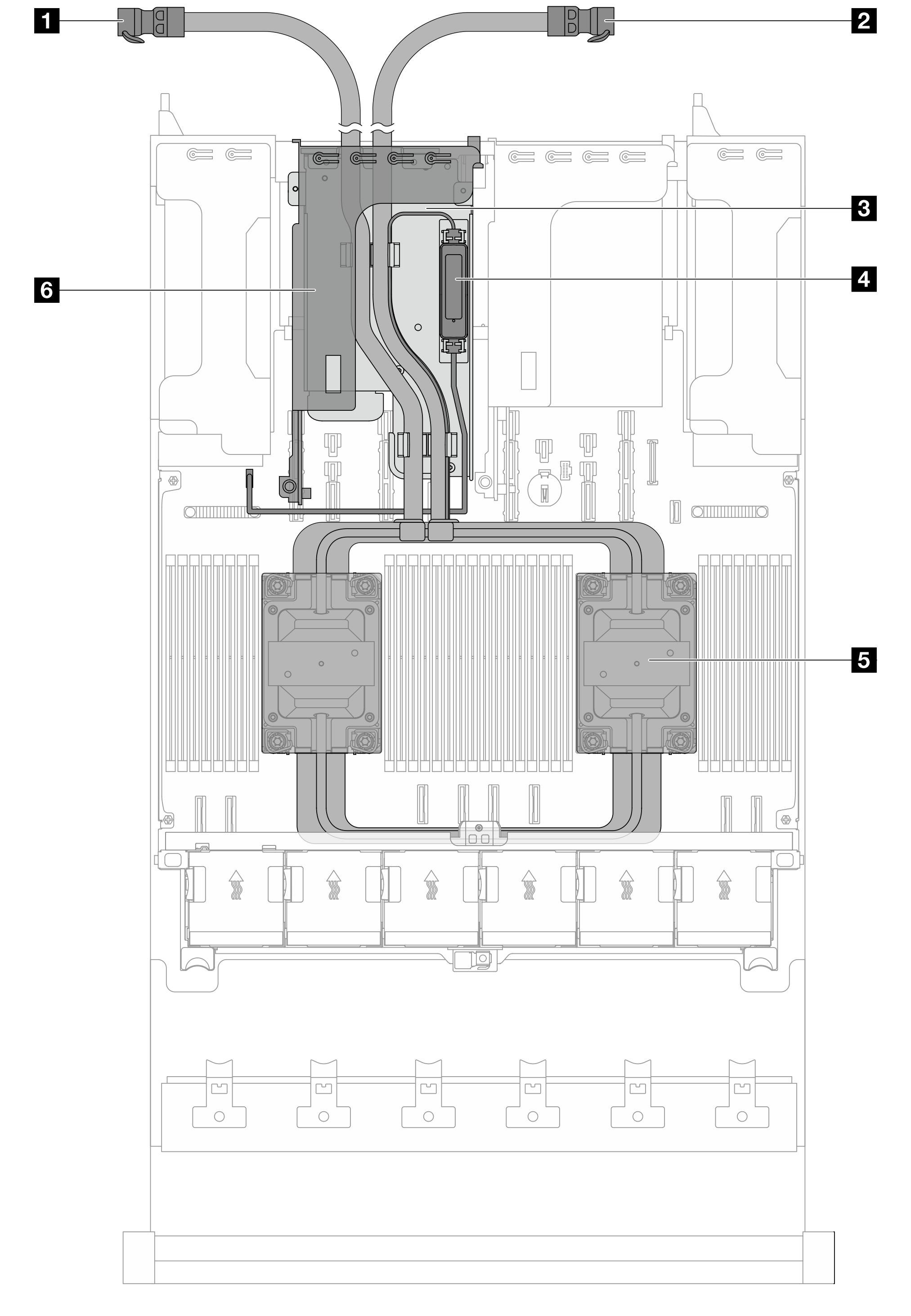

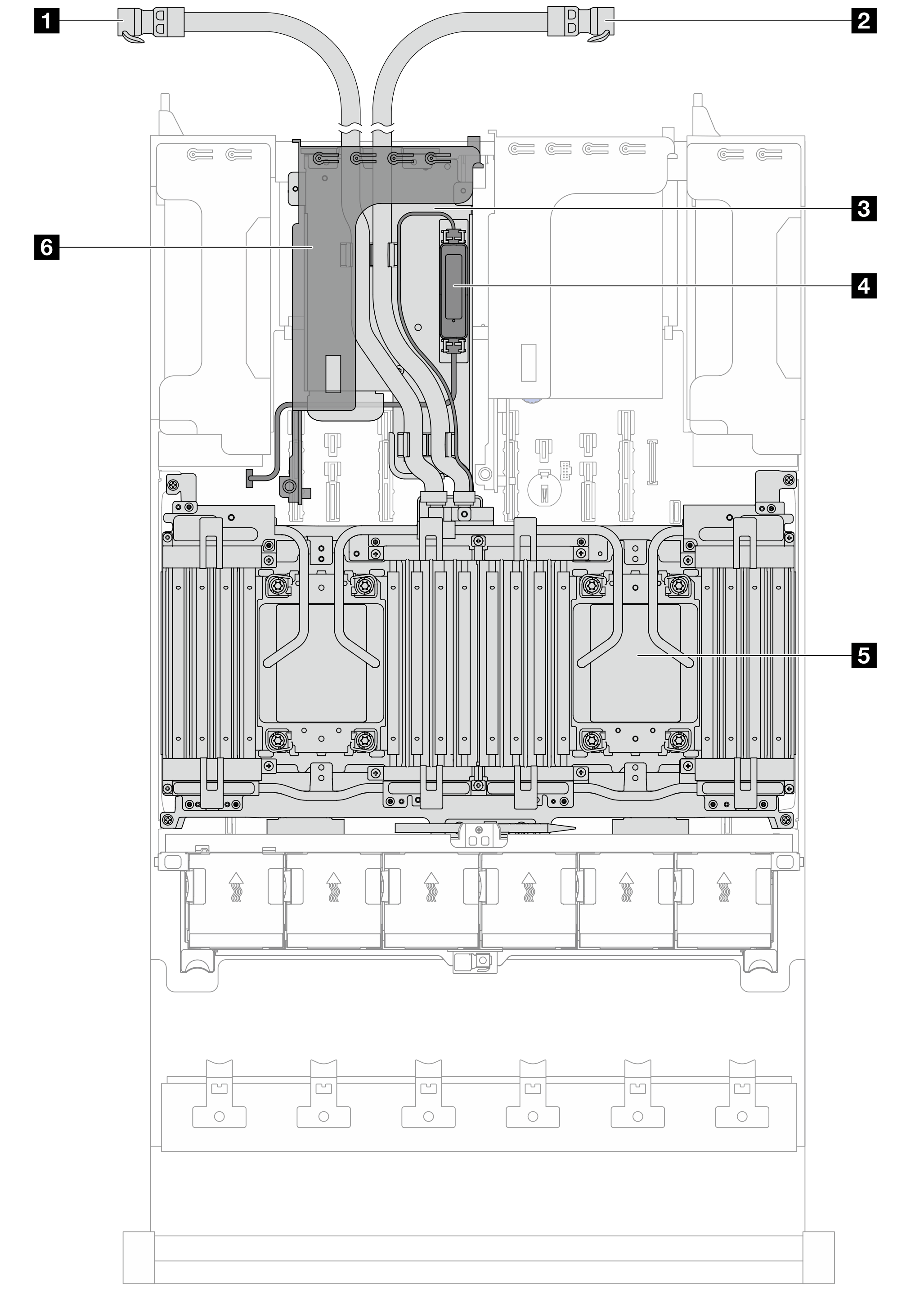

Вид сверху с Processor Neptune Core Module
На рисунке ниже модуль показан отдельно от других компонентов в раме. Элементы в комплекте зависят от конфигурации сервера.
| 1 Выпускной шланг | 2 Впускной шланг |
| 3 Держатель шланга | 4 Модуль датчика обнаружения утечки |
| 5 Блок платы охлаждения | 6 Отсек платы-адаптера Riser для Processor Neptune Core Module |
