Вид сзади
На задней панели сервера предоставляется доступ к нескольким разъемам и компонентам.

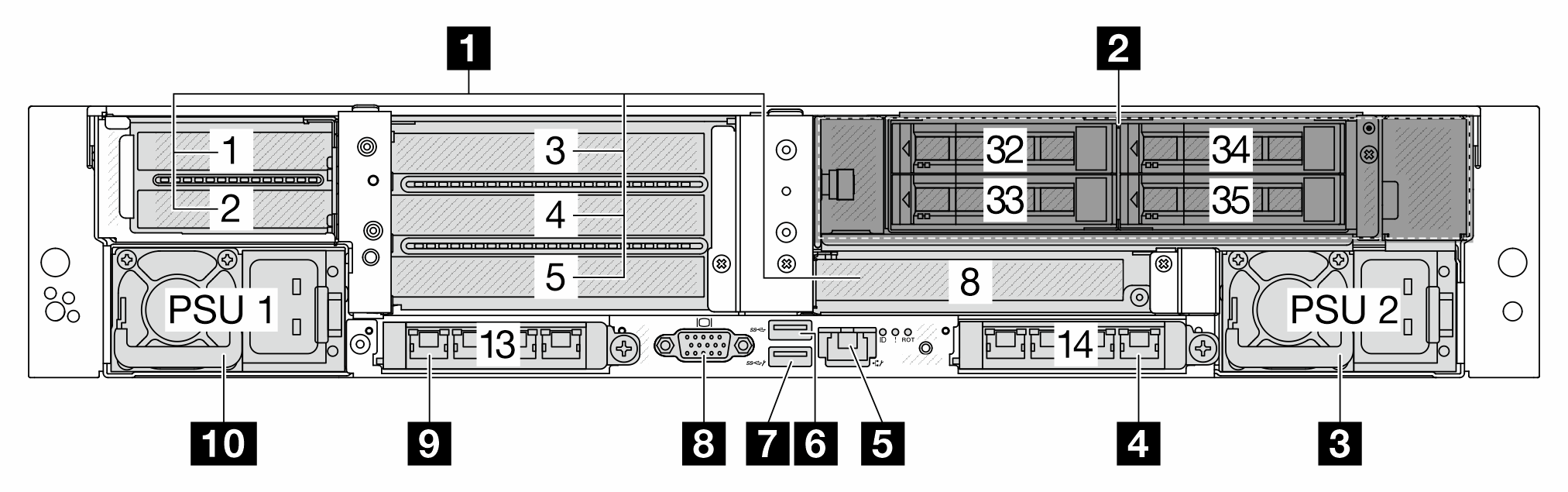

Вид сзади с четырьмя задними отсеками для 2,5-дюймовых дисков и шестью гнездами PCIe

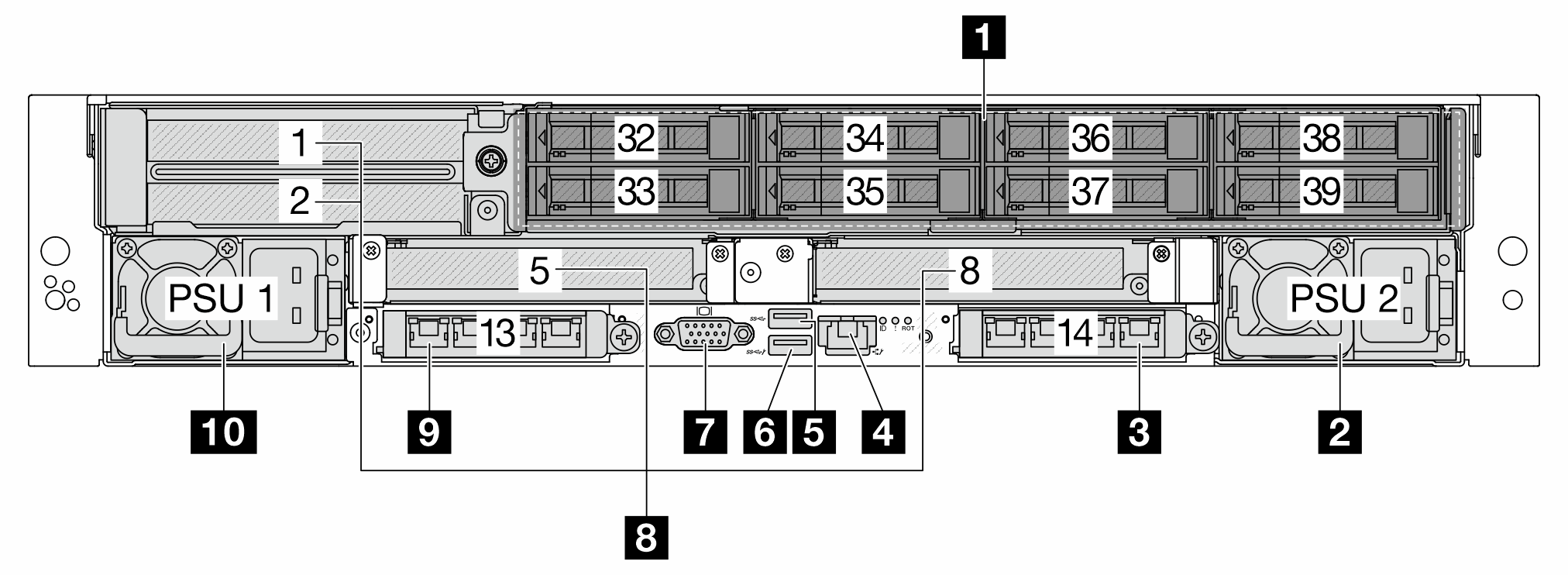

Вид сзади с восемью задними отсеками для 2,5-дюймовых дисков и четырьмя гнездами PCIe

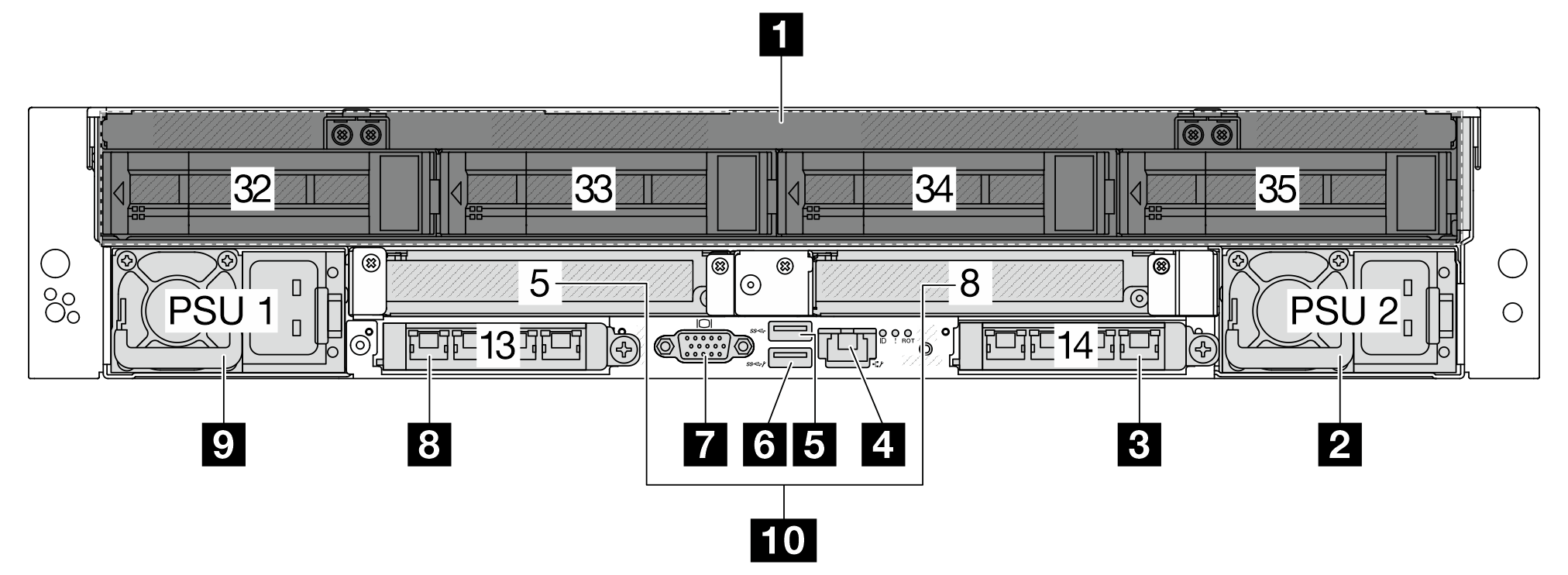

Вид сзади с четырьмя задними отсеками для 3,5-дюймовых дисков и двумя гнездами PCIe
Сведения о светодиодных индикаторах на задней панели сервера см. в разделе Светодиодные индикаторы на задней панели.

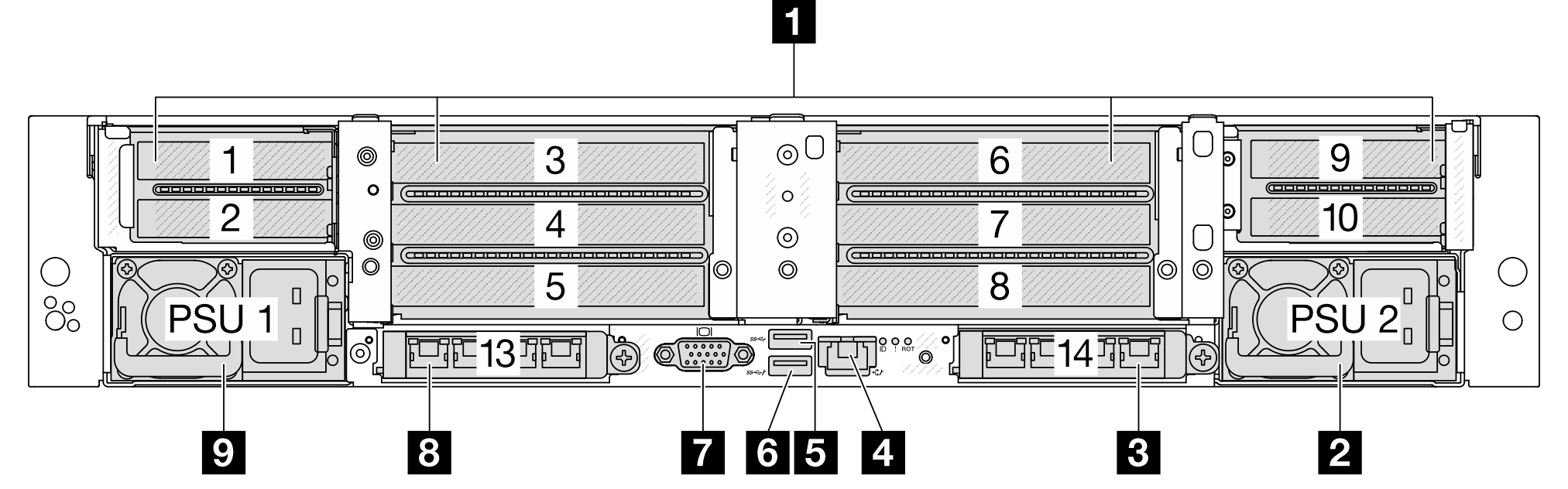

Вид сзади с десятью гнездами PCIe

Вид сзади с четырьмя задними отсеками для 2,5-дюймовых дисков и шестью гнездами PCIe

Вид сзади с восемью задними отсеками для 2,5-дюймовых дисков и четырьмя гнездами PCIe

Вид сзади с четырьмя задними отсеками для 3,5-дюймовых дисков и двумя гнездами PCIe

Обзор компонентов на задней панели
Гнезда PCIe
Сервер поддерживает до 10 гнезд PCIe на задней панели. Гнездо 5 или 8 поддерживает оперативно заменяемые диски M.2.
В конфигурациях с Processor Neptune® Core Module гнездо 8 занято впускным и выпускным шлангами модуля. По впускному шлангу поступает теплая вода от объекта к платам охлаждения для охлаждения процессоров, а по выпускному шлангу выходит горячая вода из модуля для охлаждения системы.
Дополнительные сведения см. в разделах Гнезда PCIe и адаптеры PCIe.
Отсеки для дисков
Отсеки для дисков предназначены для оперативно заменяемых дисков. Число установленных в сервере дисков зависит от модели. При установке дисков соблюдайте порядок номеров отсеков для дисков.
Защита от электромагнитных помех и охлаждение сервера обеспечиваются, когда все отсеки для дисков заняты. Свободные отсеки для дисков должны быть закрыты заглушками для дисков.
Модули блока питания
Оперативно заменяемые резервные блоки питания помогают не допустить значительных перерывов в работе системы при выходе из строя блока питания. Дополнительный блок питания можно приобрести в компании Lenovo и установить его для резервирования питания без выключения сервера.
Сведения о светодиодных индикаторах на модуле блока питания см. в разделе Светодиодные индикаторы модуля блока питания.
Разъем USB 3.2 Gen 1 (5 Гбит/с)
Этот разъем используется для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (в зависимости от конфигурации)
Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Если на лицевой панели нет разъемов USB, этот разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller. Подключение к Lenovo XClarity Controller, в основном, предназначено для пользователей мобильных устройств, на которых выполняется мобильное приложение Lenovo XClarity Controller. Если мобильное устройство подключено к этому порту USB, между мобильным приложением, выполняемым на устройстве, и Lenovo XClarity Controller устанавливается подключение Ethernet через USB.
Подробные сведения об использовании приложения Lenovo XClarity Mobile см. в разделе Документация в Интернете по мобильному приложению Lenovo XClarity Administrator.
Разъем VGA
Разъем VGA на задней панели сервера можно использовать для подключения монитора высокого разрешения, монитора прямого подключения или других устройств с разъемом VGA.
Порт управления системой XCC (10/100/1000 Мбит/с)
Этот разъем RJ-45 предназначен для функций Lenovo XClarity Controller (XCC). Можно получить доступ к Lenovo XClarity Controller напрямую, подключив ноутбук к этому разъему кабелем Ethernet. Измените IP-параметры на ноутбуке так, чтобы он находился в той же сети, к какой относятся параметры по умолчанию сервера. Выделенная сеть управления обеспечивает дополнительную защиту благодаря физическому отделению трафика сети управления из рабочей сети.
Гнезда OCP
Сервер оснащен двумя гнездами OCP на задней панели и поддерживает до двух модулей OCP. На модуле OCP есть два или четыре дополнительных разъема Ethernet для сетевых подключений.

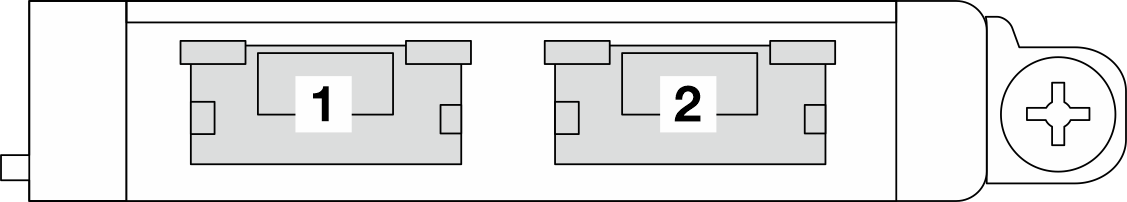

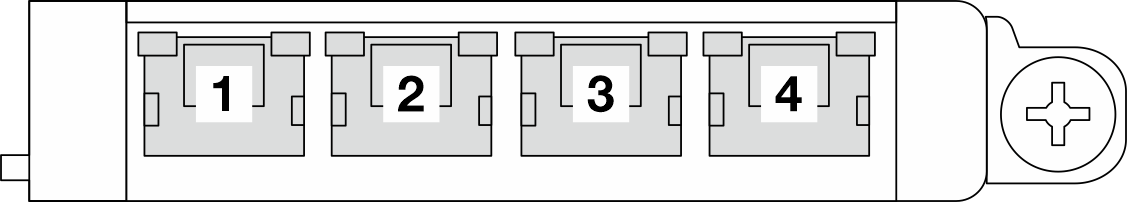

Рис. 1. Модуль OCP (два разъема) ![]() | Рис. 2. Модуль OCP (четыре разъема) ![]() |
По умолчанию любой разъем Ethernet на модуле OCP также может функционировать в качестве разъема управления, использующего общие ресурсы управления.
Адаптер NIC для управления и ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter можно установить только в гнездо OCP 1.
Если установлен ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter, гнездо OCP 2 отключено.
