Vista traseira
A parte traseira do servidor fornece acesso a diversos conectores e componentes.

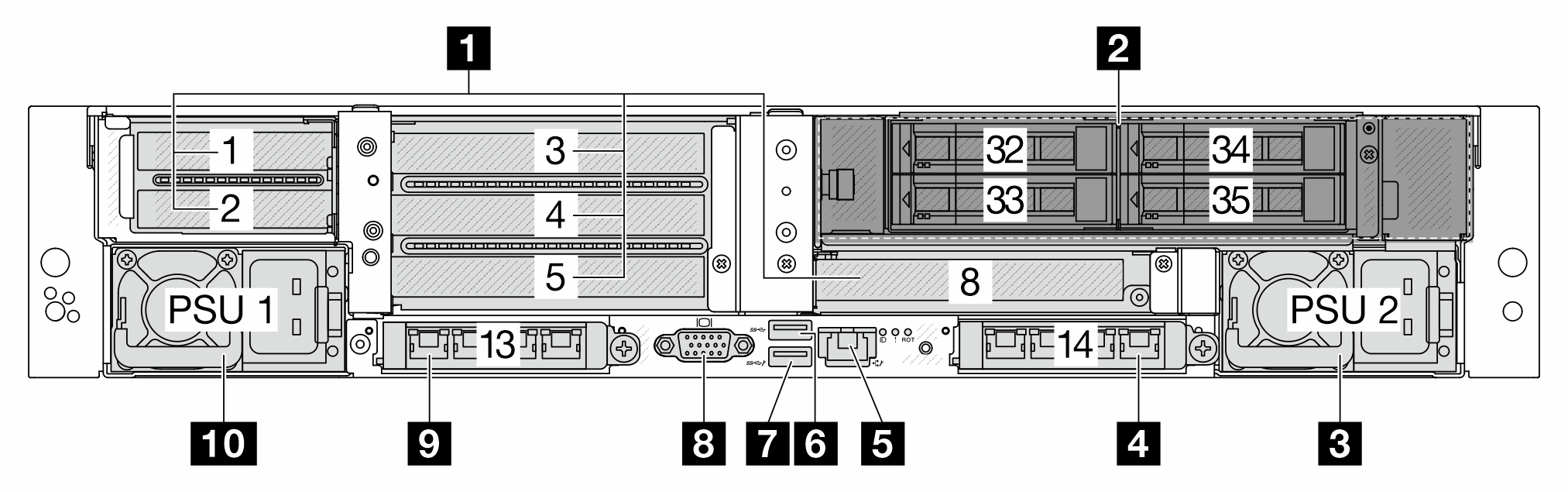

Vista traseira com quatro compartimentos de unidade traseira de 2,5 polegadas e seis slots PCIe

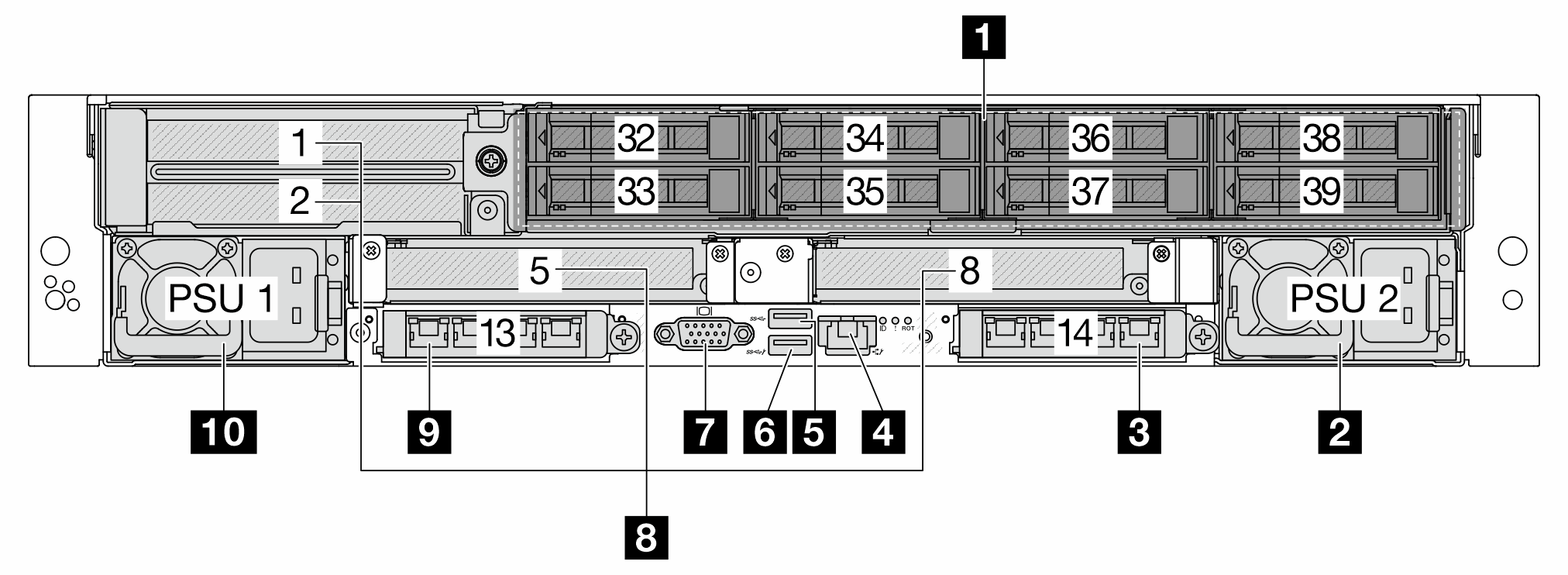

Vista traseira com oito compartimentos de unidade traseira de 2,5 polegadas e quatro slots PCIe

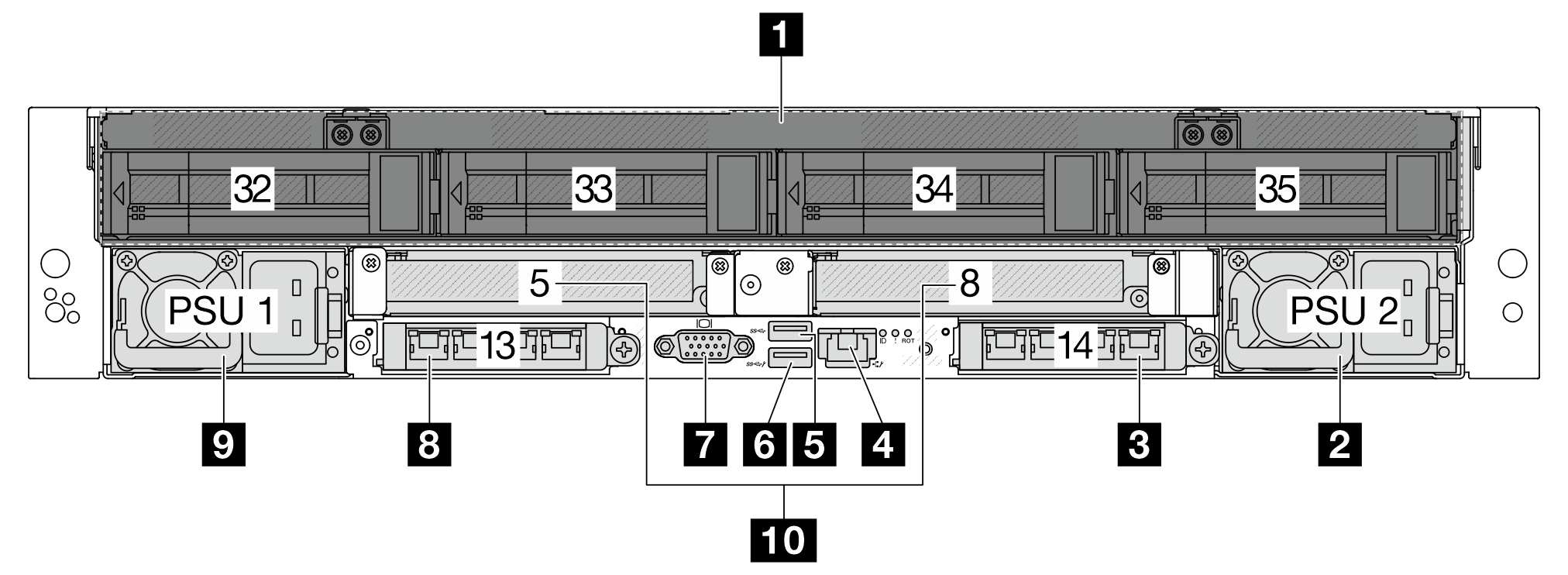

Vista traseira com quatro compartimentos de unidade traseira de 3,5 polegadas e dois slots PCIe
Para LEDs na parte traseira do servidor, consulte LEDs na vista traseira.
Vista traseira com dez slots PCIe

Vista traseira com quatro compartimentos de unidade traseira de 2,5 polegadas e seis slots PCIe

Vista traseira com oito compartimentos de unidade traseira de 2,5 polegadas e quatro slots PCIe

Vista traseira com quatro compartimentos de unidade traseira de 3,5 polegadas e dois slots PCIe

Visão geral dos componentes traseiros
Slots PCIe
O servidor oferece suporte a até 10 slots PCIe na parte traseira. O slot 5 ou o slot 8 oferece suporte a unidades M.2 hot-swap.
Em configurações com o Processor Neptune® Core Module, o slot 8 é ocupado pelas mangueiras de entrada e saída do módulo. A mangueira de entrada transmite água quente da instalação para as placas frias para resfriar os processadores, e a mangueira de saída transporta água quente para fora do módulo para realizar o resfriamento do sistema.
Para obter mais informações, consulte Slots PCIe e adaptadores PCIe.
Compartimentos de unidade
Os compartimentos de unidade são projetados para unidades hot-swap. O número de unidades instaladas em seu servidor varia em função do modelo. Ao instalar unidades, siga a ordem dos números dos compartimentos de unidades.
A integridade contra interferência eletromagnética e o resfriamento do servidor são protegidos ao manter todos os compartimentos de unidades ocupados. Os compartimentos de unidade vazios devem ser por ocupados por preenchimentos de unidade.
Unidades da fonte de alimentação
As unidades de fonte de alimentação redundantes hot-swap ajudam a evitar interrupções significativas no funcionamento do sistema quando uma unidade fonte de alimentação falha. Você pode comprar um opcional de fonte de alimentação da Lenovo e instalar a unidade de fonte de alimentação para fornecer redundância de energia sem desligar o servidor.
Para obter informações sobre os LEDs na unidade da fonte de alimentação, consulte LEDs da unidade da fonte de alimentação.
Conector USB 3.2 Gen 1 (5 Gbps)
Esse conector é usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento de sistema XCC USB 2.0 (dependendo da configuração)
O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Quando não há conectores USB na parte frontal, esse conector pode funcionar como uma porta de geranciamento do Lenovo XClarity Controller USB 2.0. A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.
Para obter detalhes sobre como usar o aplicativo Lenovo XClarity Mobile, consulte Documentação online do aplicativo Lenovo XClarity Administrator Mobile.
Conector VGA
O conector VGA na parte traseira do servidor pode ser usado para conectar um monitor de alto desempenho, um monitor de unidade direta ou outros dispositivos que usam um conector VGA.
Porta de gerenciamento de sistema XCC (10/100/1000 Mbps)
Esse conector RJ-45 é dedicado às funções do Lenovo XClarity Controller (XCC). É possível acessar o Lenovo XClarity Controller diretamente conectando seu laptop a esse conector usando um cabo Ethernet. Certifique-se de modificar as configurações de IP no laptop de modo que ele esteja na mesma rede das configurações padrão do servidor. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção.
Slots OCP
O servidor possui dois slots OCP na parte traseira e oferece suporte a no máximo dois módulos OCP. O módulo OCP fornece dois ou quatro conectores Ethernet adicionais para conexões de rede.

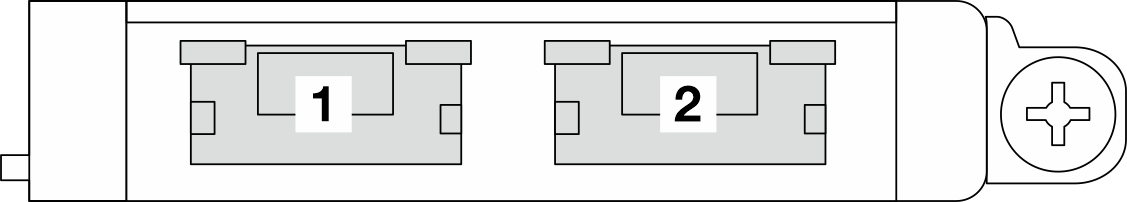

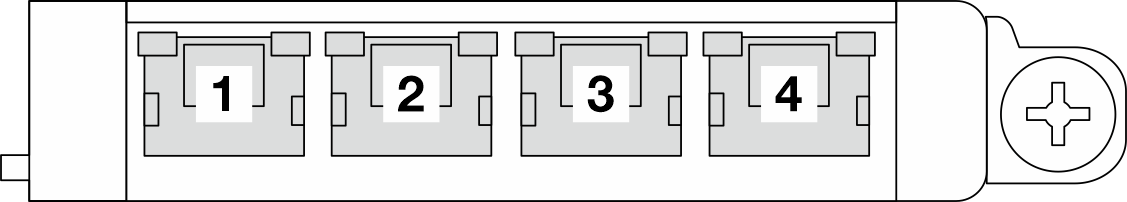

Figura 1. Módulo OCP (dois conectores) ![]() | Figura 2. Módulo OCP (quatro conectores) ![]() |
Por padrão, qualquer conector Ethernet no módulo OCP também pode funcionar como um conector de gerenciamento usando a capacidade de gerenciamento compartilhado.
O adaptador NIC de gerenciamento e o ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter somente podem ser instalados no slot OCP 1.
Quando o ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter está instalado, o slot OCP 2 é desativado.
