LEDs na vista traseira

O tópico fornece informações sobre os LEDs na parte traseira do servidor. Dependendo do modelo, seu servidor pode ter uma aparência diferente da ilustração neste tópico.

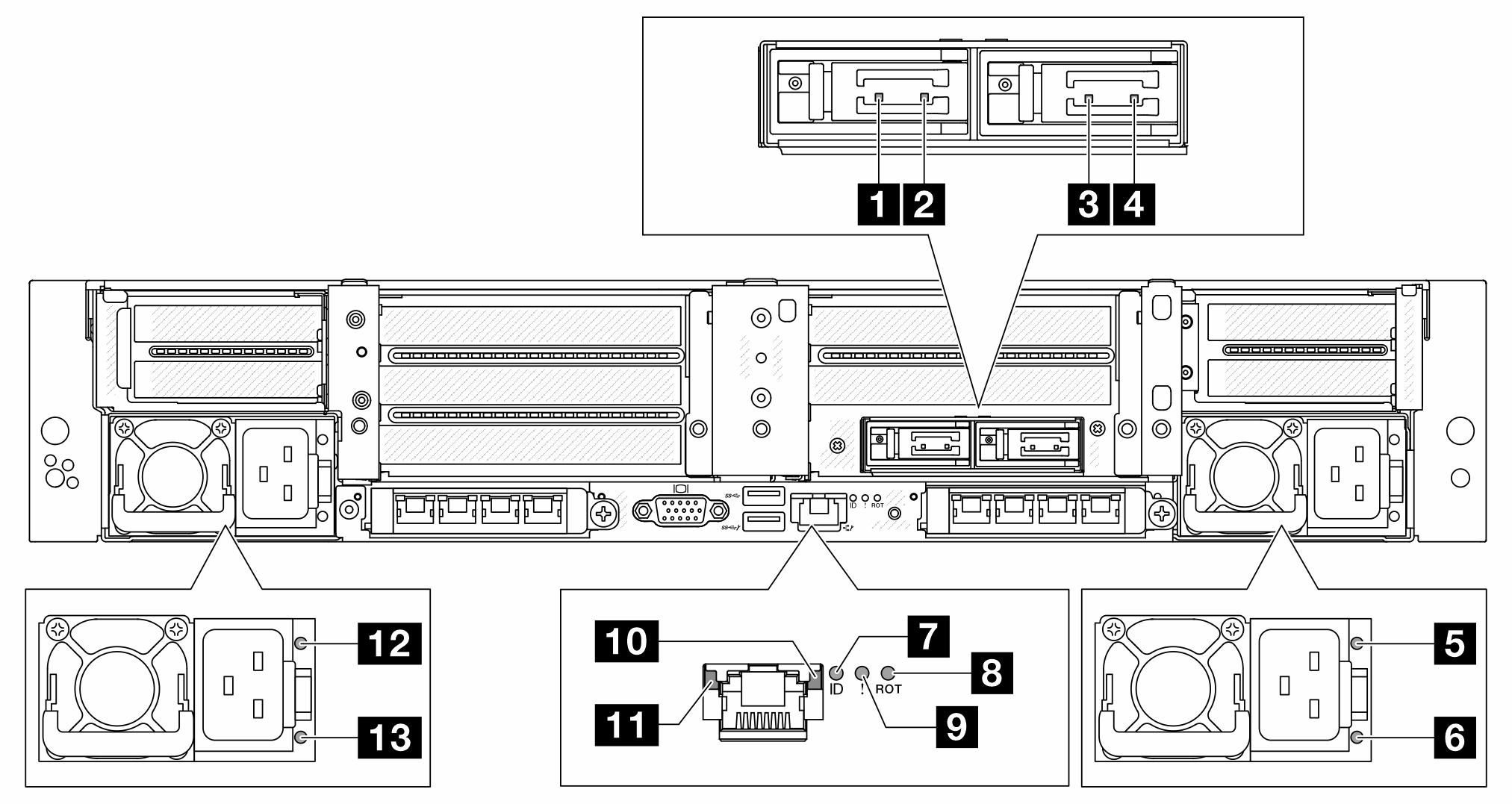

LEDs na vista traseira


LEDs on the rear view

1 LED de atividade da unidade M.2 0

Consulte LEDs M.2.

2 LED de status da unidade M.2 0
3 LED de atividade da unidade M.2 1
4 LED de status da unidade M.2 1
5 LED de status de saída e falha da PSU 2

Consulte LEDs da unidade da fonte de alimentação.

6 LED de status de entrada da PSU 2
7 LED de ID do sistema

Consulte LEDs do conjunto de placa-mãe.

8 LED de falha RoT
9 LED de erro do sistema
10 LED de atividade de Porta de gerenciamento de sistema XCC (10/100/1000 Mbps)

Consulte LEDs da porta de gerenciamento do sistema XCC.

11 LED de link de Porta de gerenciamento de sistema XCC (10/100/1000 Mbps)
12 LED de status de saída e falha da PSU 1

Consulte LEDs da unidade da fonte de alimentação.

13 LED de status de entrada da PSU 1
