Voyants au niveau de la vue arrière

Cette rubrique fournit des informations sur les voyants situés à l’arrière du serveur. Selon le modèle, il est possible que votre serveur diffère de l’illustration présentée dans cette rubrique.

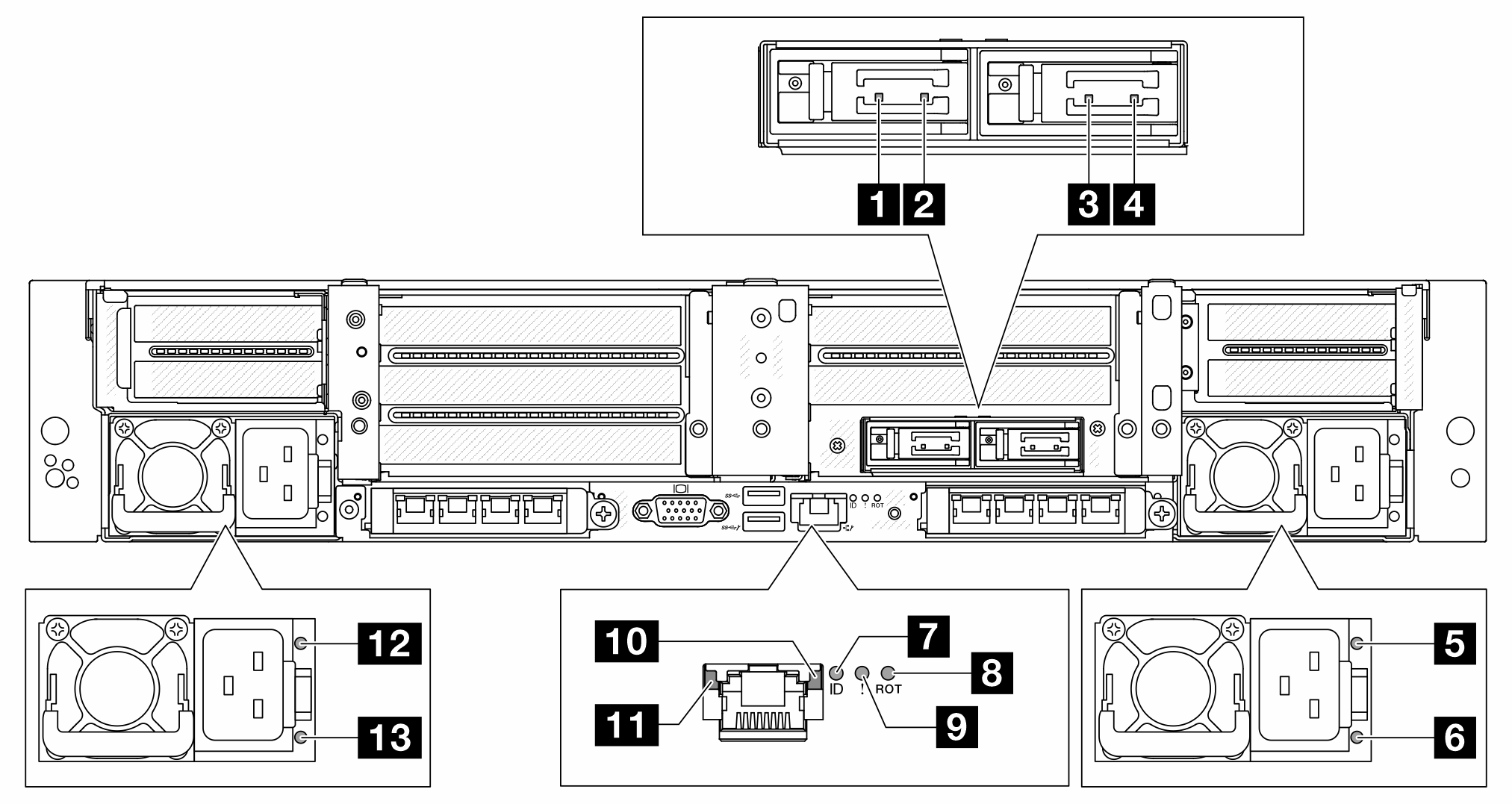

Voyants au niveau de la vue arrière


LEDs on the rear view

1 Voyant d'activité de l'unité M.2 0

Voir Voyants M.2.

2 Voyant d'état de l'unité M.2 0
3 Voyant d'activité de l'unité M.2 1
4 Voyant d'état de l'unité M.2 1
5 Voyant d'état de sortie et de défaillance du bloc d'alimentation 2

Voir Voyants des blocs d'alimentation.

6 Voyant d'état d'entrée du bloc d'alimentation 2
7 Voyant ID système

Voir Voyants du bloc carte mère.

8 Voyant d’erreur du RoT
9 Voyant d'erreur système
10 Voyant d'activité du Port de gestion du système XCC (10/100/1 000 Mb/s)

Voir Voyants du port de gestion du système XCC.

11 Voyant de liaison du Port de gestion du système XCC (10/100/1 000 Mb/s)
12 Voyant d'état de sortie et de défaillance du bloc d'alimentation 1

Voir Voyants des blocs d'alimentation.

13 Voyant d'état d'entrée du bloc d'alimentation 1
