Anzeigen an der Rückseite

Dieser Abschnitt enthält Informationen zu den Anzeigen an der Rückseite des Servers. Je nach Modell weicht Ihr Server möglicherweise von der Abbildung in diesem Abschnitt ab.

Anzeigen an der Rückseite

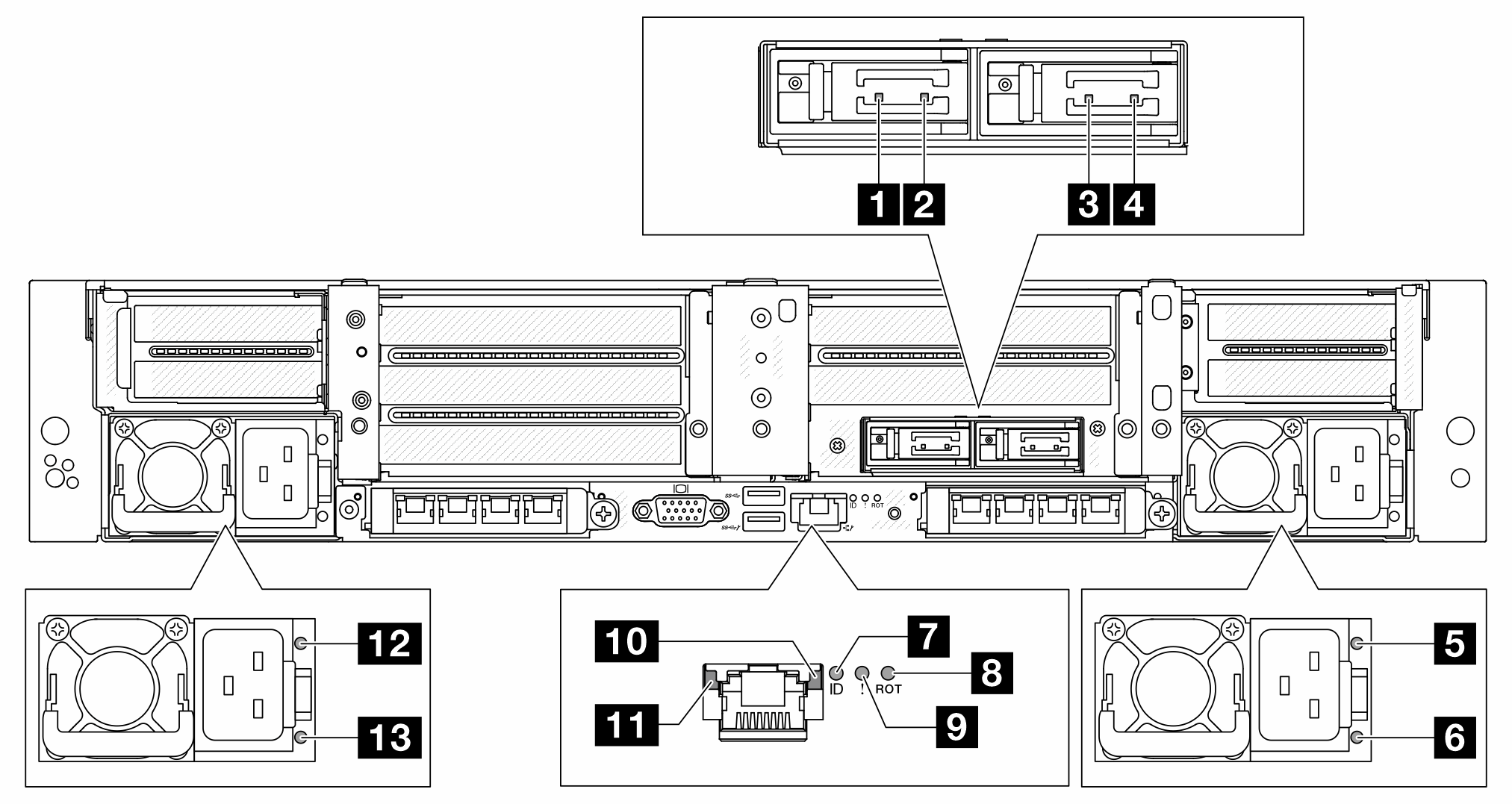

LEDs on the rear view

1 Aktivitätsanzeige für M.2-Laufwerk 0

Siehe M.2-Anzeigen.

2 Statusanzeige für M.2-Laufwerk 0
3 Aktivitätsanzeige für M.2-Laufwerk 1
4 Statusanzeige für M.2-Laufwerk 1
5 Ausgangs- und Fehlerstatusanzeige für PSU 2

Siehe Anzeigen der Netzteileinheit.

6 Eingangsstatusanzeige für PSU 2
7 System-ID-Anzeige

Siehe Anzeigen an der Systemplatinenbaugruppe.

8 Anzeige für RoT-Fehler
9 Systemfehleranzeige
10 Aktivitätsanzeige für XCC-Systemmanagement-Anschluss (10/100/1000 Mbit/s)

Siehe Anzeigen am XCC-Systemmanagement-Anschluss.

11 Verbindungsanzeige für XCC-Systemmanagement-Anschluss (10/100/1000 Mbit/s)
12 Ausgangs- und Fehlerstatusanzeige für PSU 1

Siehe Anzeigen der Netzteileinheit.

13 Eingangsstatusanzeige für PSU 1
