背面圖的 LED
本主題提供伺服器後方 LED 的相關資訊。視型號而定,您的伺服器看起來可能與本主題的圖例不同。

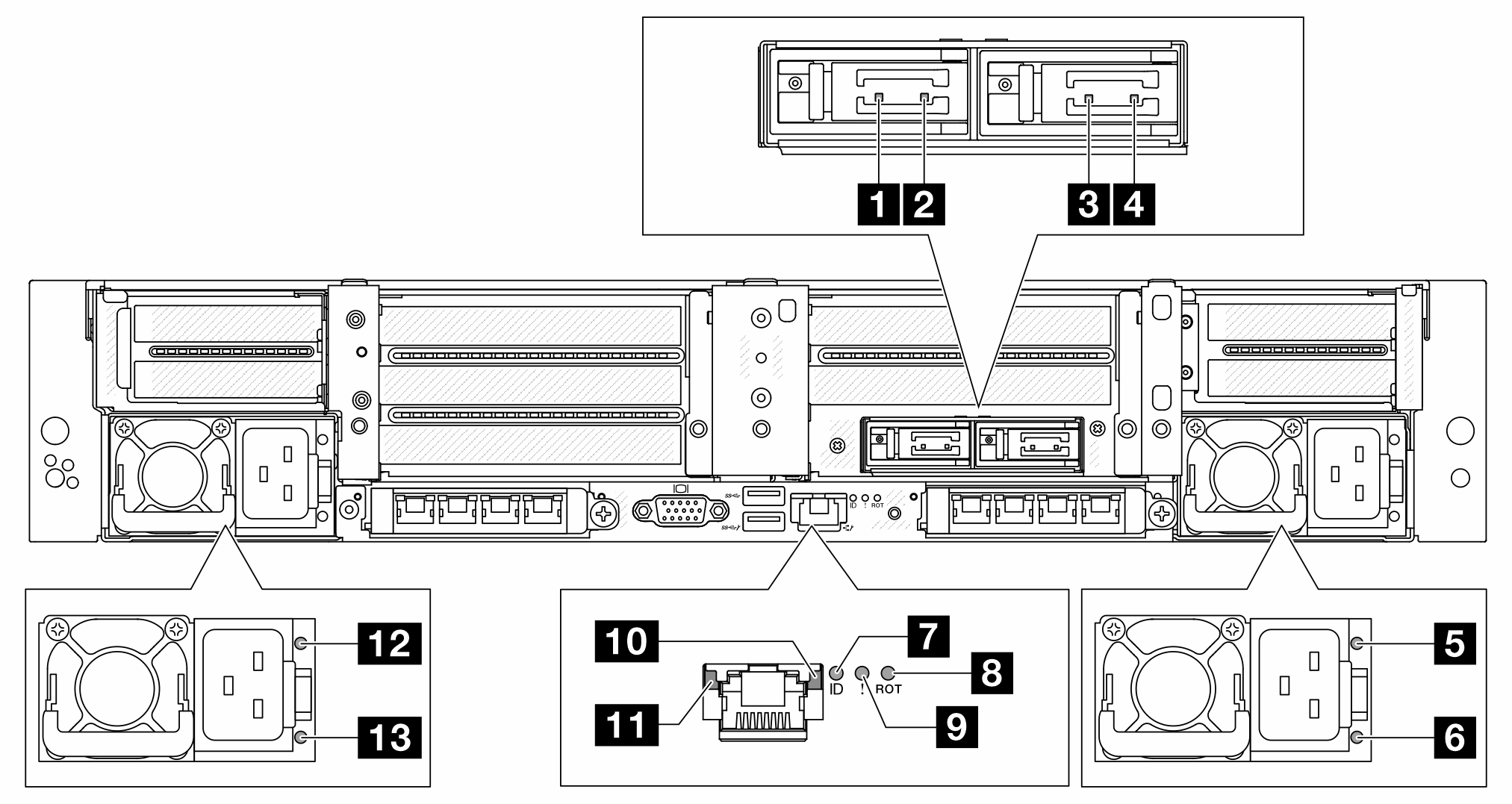

背面圖的 LED

1 M.2 硬碟 0 的活動 LED | 請參閱M.2 LED。 |
2 M.2 硬碟 0 的狀態 LED | |
3 M.2 硬碟 1 的活動 LED | |
4 M.2 硬碟 1 的狀態 LED | |
5 PSU 2 的輸出和故障狀態 LED | 請參閱電源供應器 LED。 |
6 PSU 2 的輸入狀態 LED | |
7 系統 ID LED | 請參閱主機板組件 LED。 |
8 RoT 故障 LED | |
9 系統錯誤 LED | |
10 XCC 系統管理埠 (10/100/1000 Mbps)的活動 LED | 請參閱XCC 系統管理埠上的 LED。 |
11 XCC 系統管理埠 (10/100/1000 Mbps)的鏈結 LED | |
12 PSU 1 的輸出和故障狀態 LED | 請參閱電源供應器 LED。 |
13 PSU 1 的輸入狀態 LED |
