LED en la vista posterior

El tema proporciona información sobre los LED de la parte posterior del servidor. Según el modelo, el aspecto del servidor puede ser diferente de la ilustración de este tema.

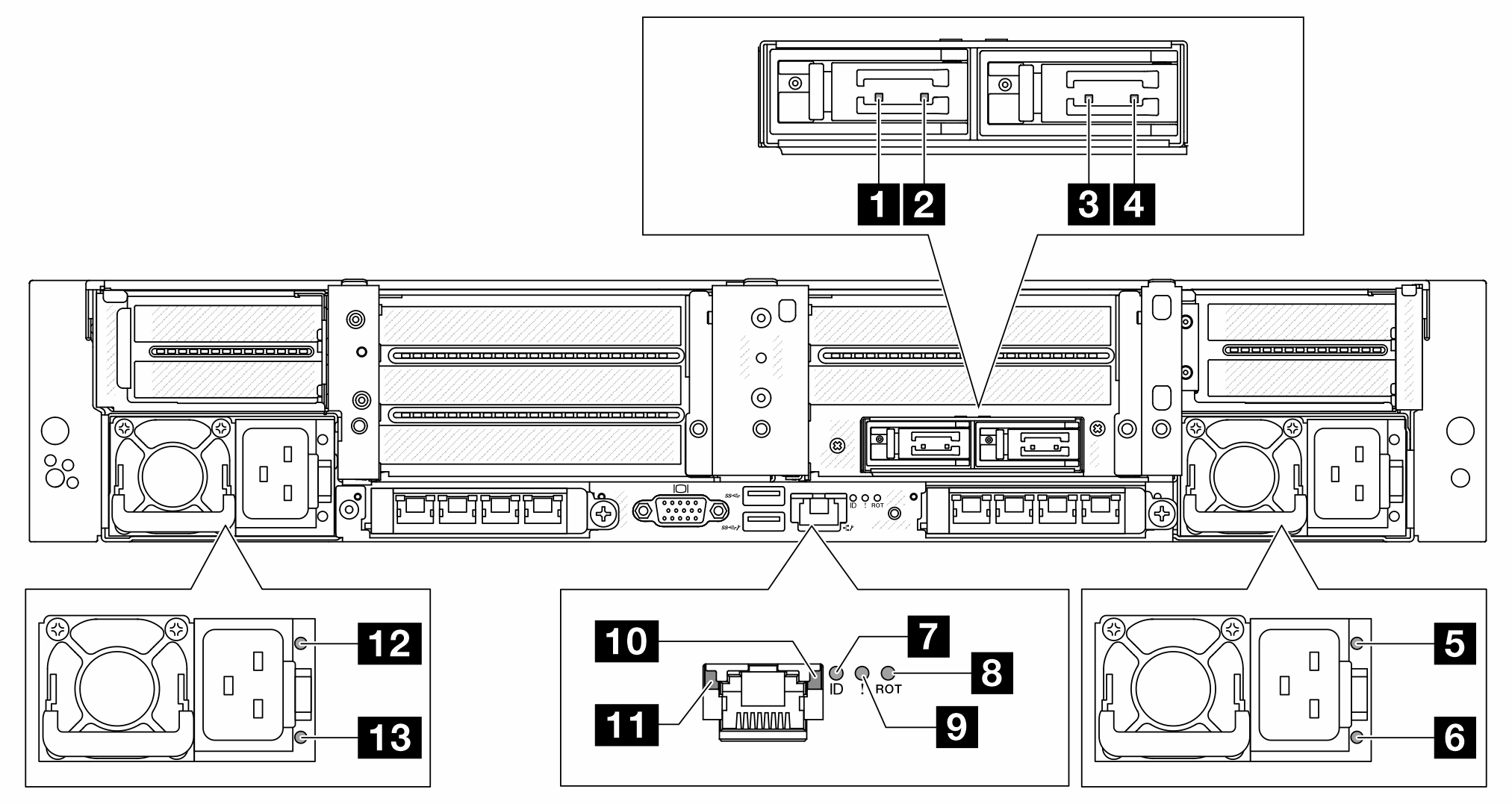

LED en la vista posterior


LEDs on the rear view

1 LED de actividad de la unidad M.2 0

Consulte LED M.2.

2 LED de estado de la unidad M.2 0
3 LED de actividad de la unidad M.2 1
4 LED de estado de la unidad M.2 1
5 LED de estado de salida y error de la PSU 2

Consulte LED de la unidad de fuente de alimentación.

6 LED de estado de entrada de PSU 2
7 LED de ID del sistema

Consulte LED del conjunto de la placa del sistema.

8 LED de error de RoT
9 LED de error del sistema
10 LED de actividad de Puerto de gestión del sistema XCC (10/100/1000 Mbps)

Consulte LED en el puerto de gestión del sistema de XCC.

11 LED de enlace de Puerto de gestión del sistema XCC (10/100/1000 Mbps)
12 LED de estado de salida y error de la PSU 1

Consulte LED de la unidad de fuente de alimentación.

13 LED de estado de entrada de PSU 1
