Vista frontal
La vista frontal del servidor varía según el modelo. Según el modelo, el aspecto del servidor puede ser levemente diferente a las ilustraciones de este tema.
Para ver los botones y LED en la parte frontal del servidor, consulte Botones y LED en la vista frontal.

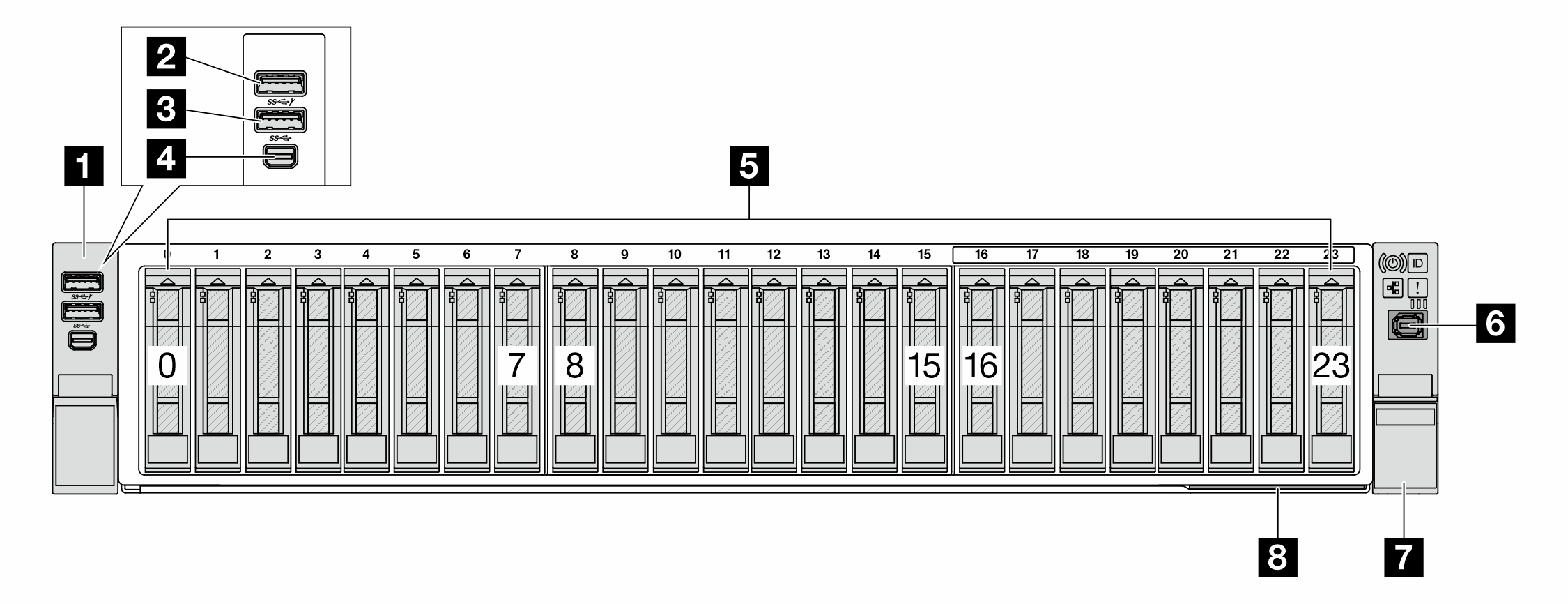

Vista frontal del chasis de 2,5"
Vista frontal del chasis de 2,5" con bahías de unidad M.2

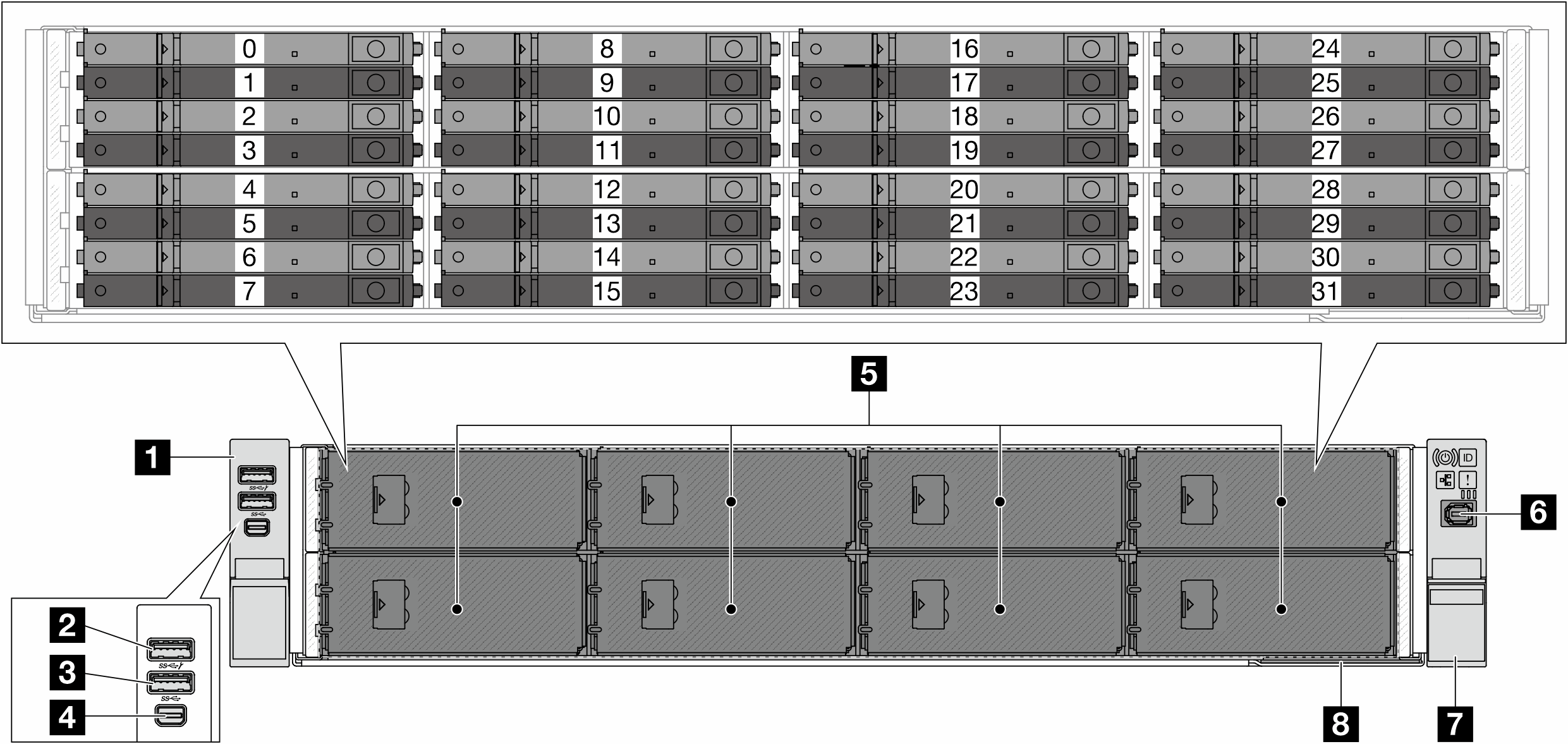

Vista frontal del chasis E3.S

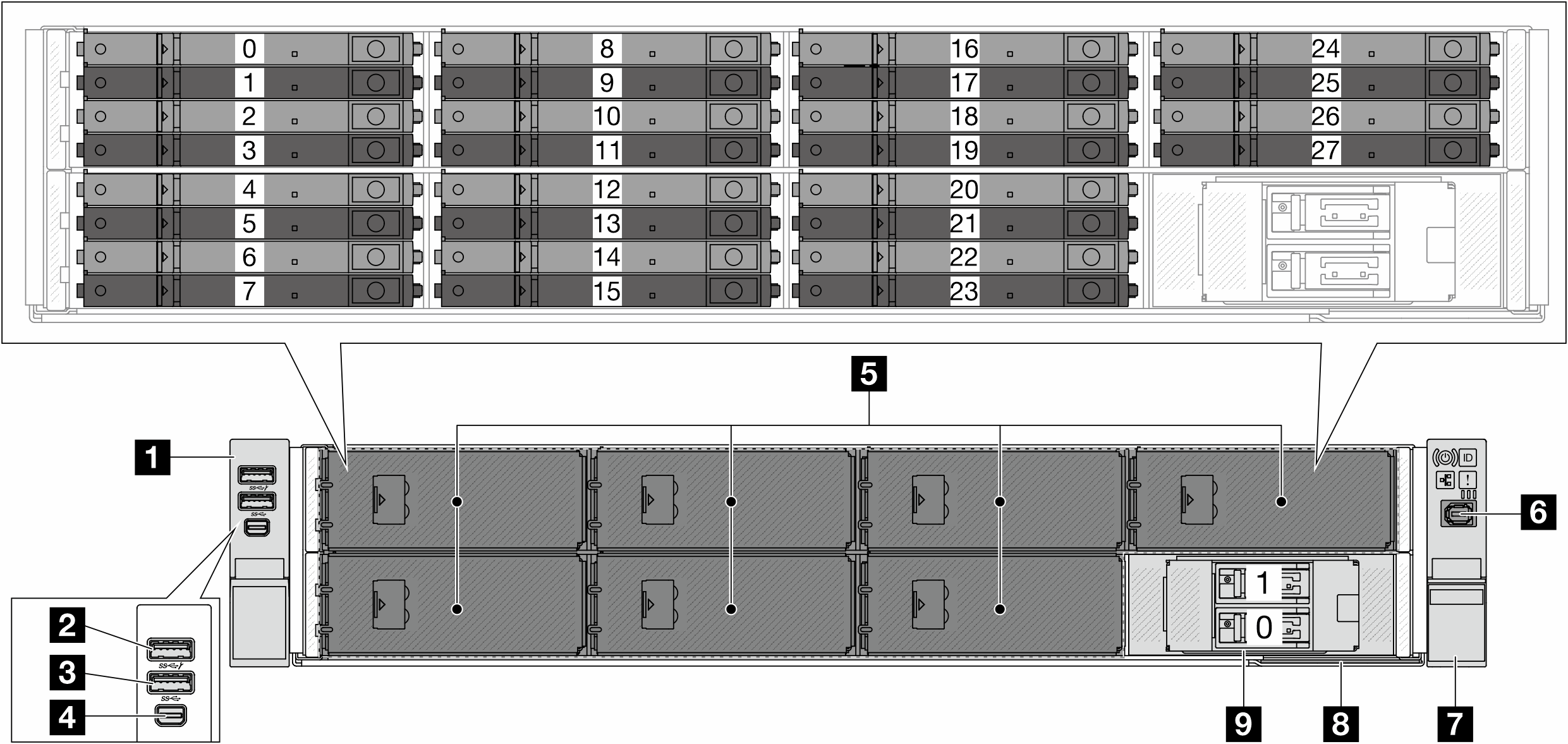

Vista frontal del chasis E3.S con bahías de unidad M.2

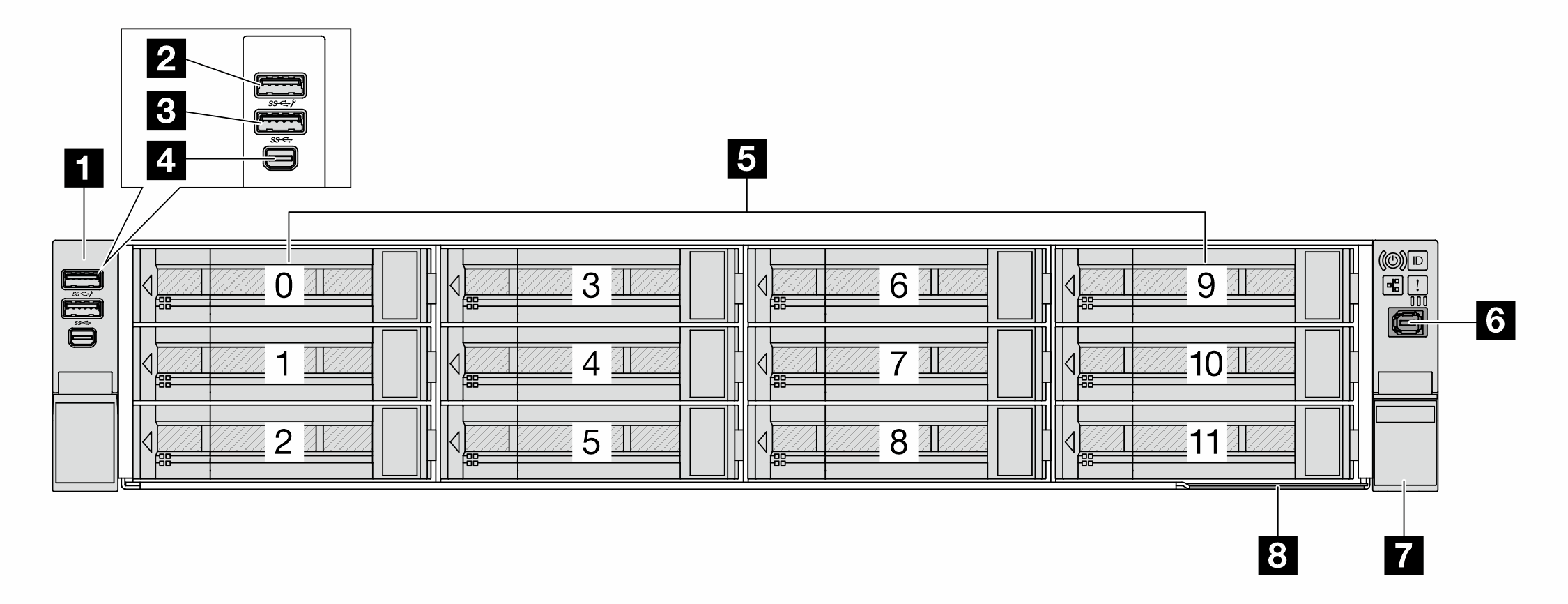

Vista frontal del chasis de 3,5"
Visión general de los componentes frontales
Pestillos del bastidor
Si el servidor se instala en un bastidor, puede utilizar los pestillos del bastidor para ayudarle a deslizar el servidor fuera del bastidor. También puede utilizar los pestillos del bastidor y los tornillos para fijar el servidor en el bastidor, de modo que el servidor no se deslice hacia fuera, algo especialmente importante en áreas propensas a la vibración.
| El servidor admite uno de los siguientes pestillos del bastidor izquierdo: | Pestillo del bastidor derecho (con panel frontal del operador) | |
| Pestillo del bastidor estándar izquierdo | Pestillo del bastidor izquierdo con USB/MiniDP | |
 |  |  |
Conector USB 3.2 Gen 1 (5 Gbps) con gestión del sistema USB 2.0 XCC (opcional)
El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado, mouse o dispositivo de almacenamiento USB.
Además, el conector puede funcionar como puerto de gestión USB 2.0 de Lenovo XClarity Controller. La conexión a Lenovo XClarity Controller está diseñada para los usuarios con un dispositivo móvil que ejecute la aplicación de dispositivos móviles de Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y en Lenovo XClarity Controller.
Para obtener más detalles acerca del uso de la aplicación Lenovo XClarity Mobile, consulte Documentación en línea de la aplicación móvil de Lenovo XClarity Administrator.
Conector USB 3.2 Gen 1 (5 Gbps)
El conector pueden utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.
Mini DisplayPort conector
El conector Mini DisplayPort (MiniDP) se puede usar para conectar un monitor de alto rendimiento y un monitor de entrada directa con un convertidor de video o los dispositivos que utilizan un conector de MiniDP. La resolución máxima de video es de 1920 x 1200 a 60 Hz.
Bahías de unidad
Rellenos de unidad
El relleno de la unidad se utiliza para cubrir una bahía de unidad vacía. La refrigeración y la integridad EMI del servidor están protegidas si todas las bahías de unidad están ocupadas. Las bahías de unidad vacías se deben llenar con rellenos de unidad.
Conector de diagnóstico externo
El conector es para conectar un auricular de diagnóstico externo. Para obtener más información sobre sus funciones, consulte Auricular de diagnóstico externo.
Pestaña de información extraíble
La etiqueta de acceso de red de Lenovo XClarity Controller está adherida a la pestaña extraíble de información. El nombre de host Lenovo XClarity Controller predeterminado y la dirección de vínculo local (LLA) IPv6 se proporcionan en la pestaña.
Para obtener más información, consulte Configuración de conexión de red para Lenovo XClarity Controller.
Bahías de unidad M.2
El servidor admite dos unidades M.2 de intercambio en caliente en la parte frontal o en la posterior.
