Vue avant

La vue avant du serveur varie selon le modèle. Selon le modèle, il est possible que votre serveur diffère légèrement des illustrations présentées dans cette rubrique.

Reportez-vous aux vues avant suivantes pour les différents modèles de serveur :
Remarque

Pour en savoir plus sur les boutons et voyants situés à l'avant du serveur, voir Boutons et voyants au niveau de la vue avant.

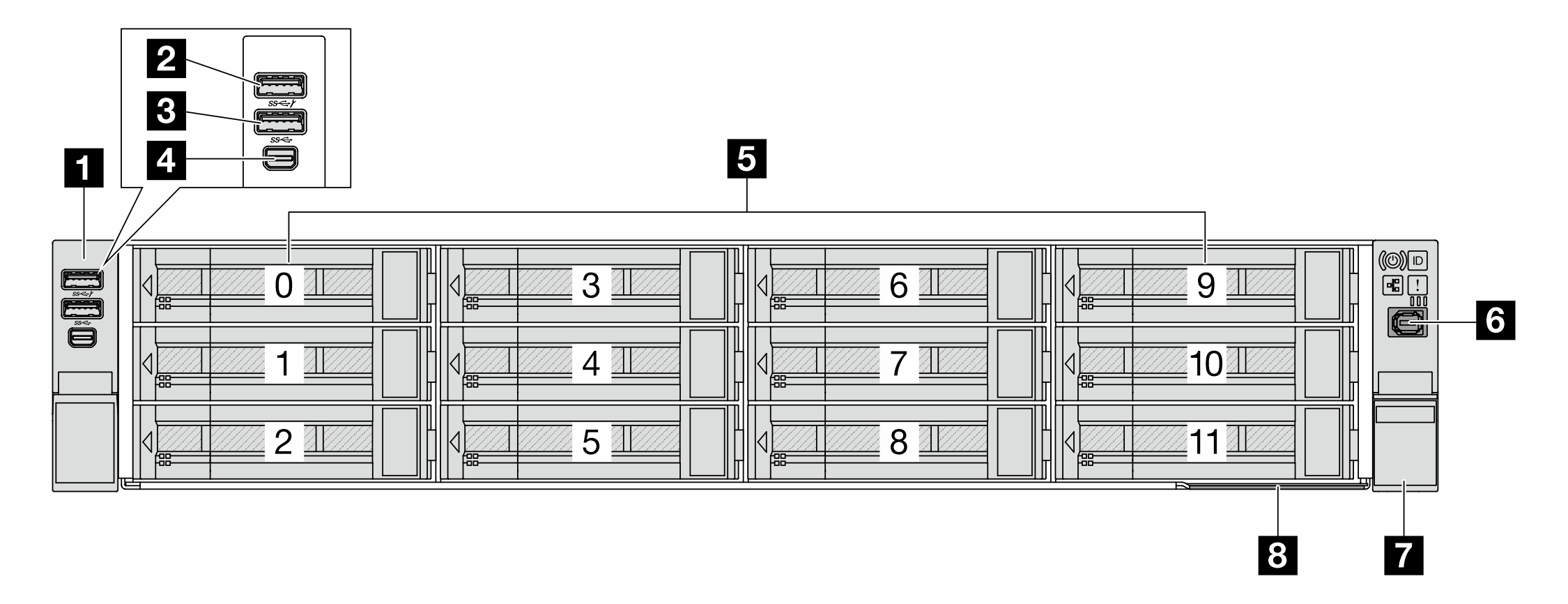

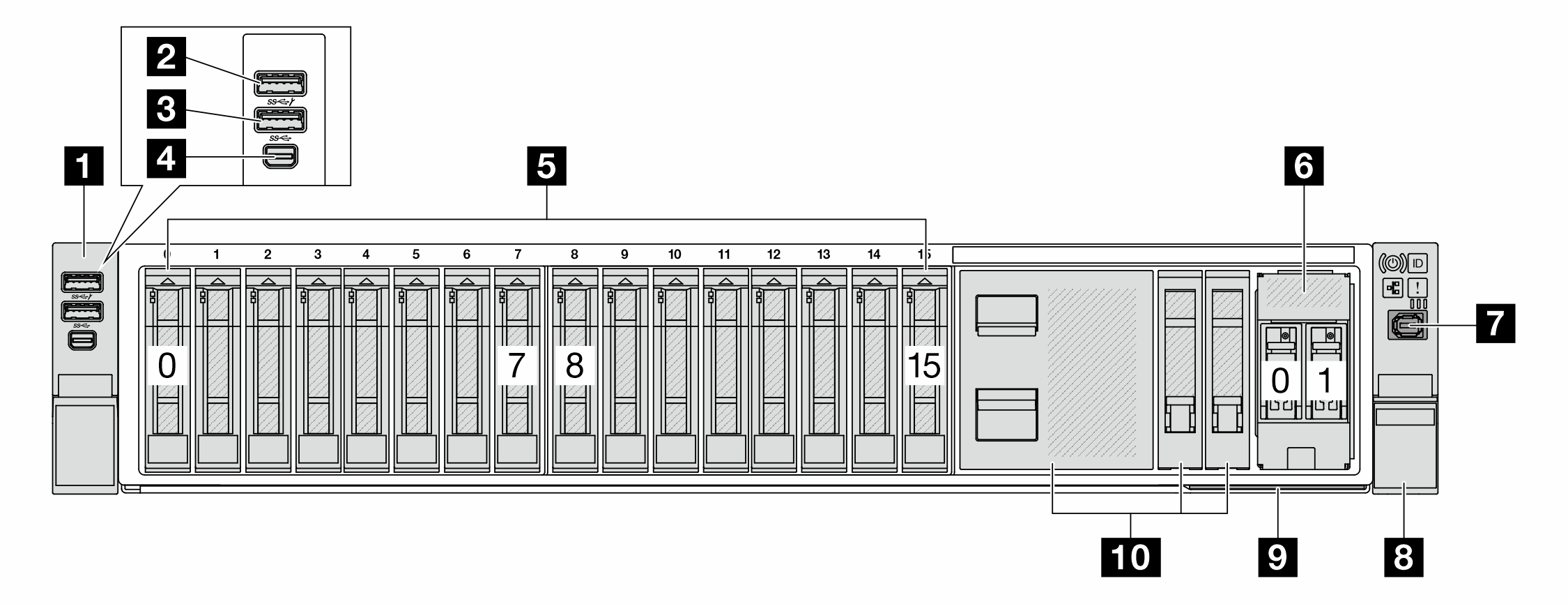

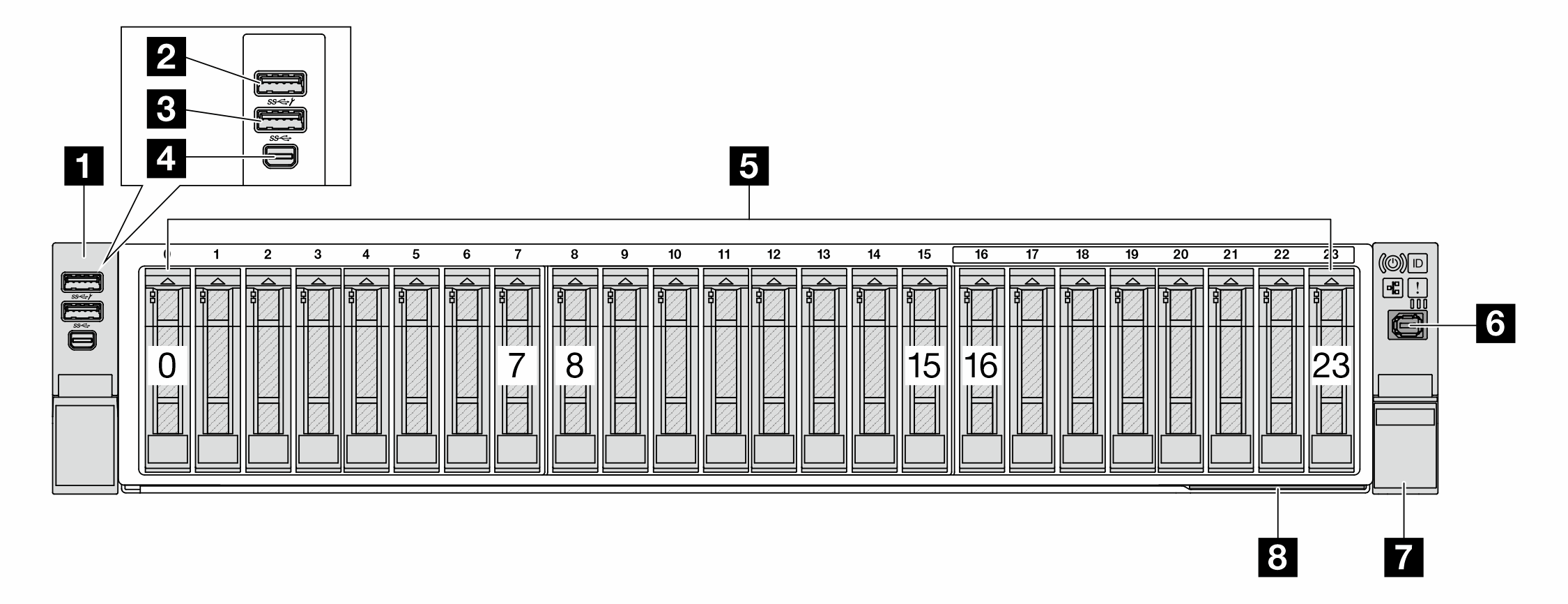

Vue avant du châssis 3,5 pouces

Remarque
Dans la configuration avant 8 x 3,5 pouces avec adaptateurs GPU, les baies d’unité 0, 3, 6 et 9 sont recouvertes d’un obturateur d’unité à 4 baies.

Front view of 3.5-inch chassis

Présentation des composants avant

Taquets d'armoire

Si le serveur est installé dans une armoire, vous pouvez utiliser les taquets d’armoire pour l’en sortir. Vous pouvez également utiliser les taquets d’armoire et les vis pour fixer le serveur dans l'armoire afin de le sécuriser, en particulier sur les zones sujettes aux vibrations.

Le serveur prend en charge les types de taquets d'armoire suivants.

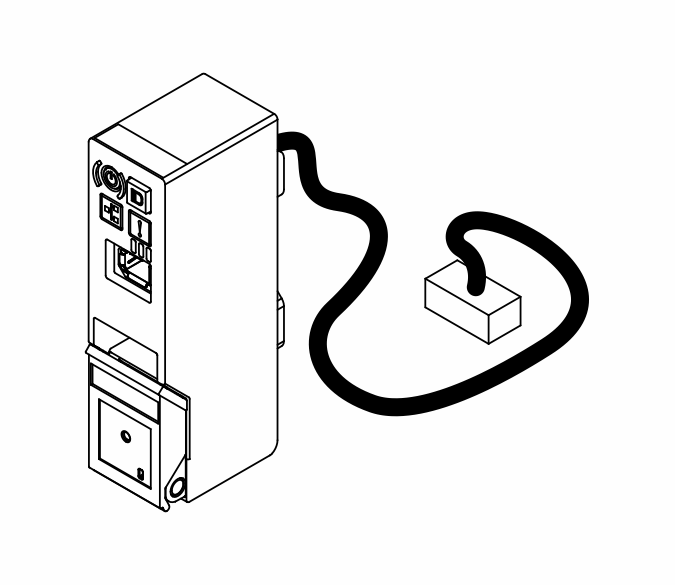

Le serveur prend en charge l’un des verrous d’armoire gauche suivants :Taquet d'armoire droit (avec panneau opérateur avant)

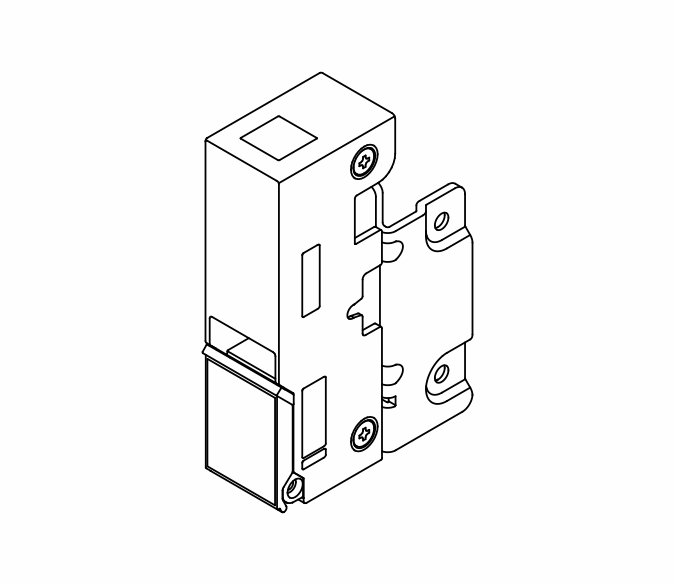

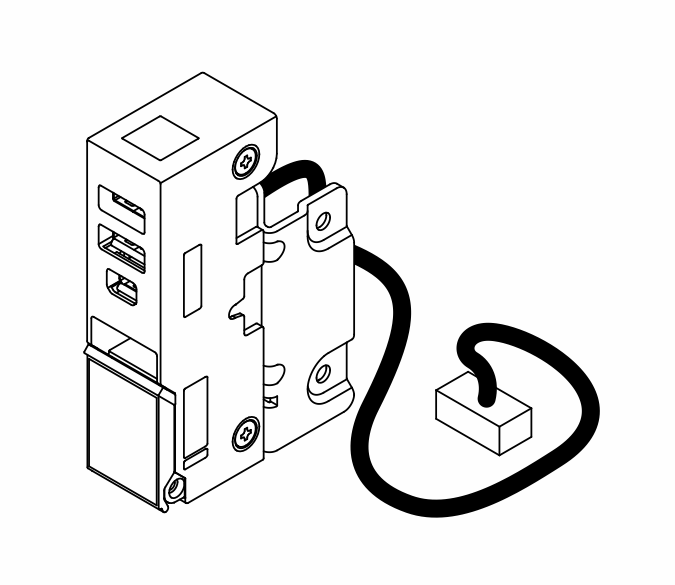

Taquet d’armoire gauche standardTaquet d’armoire gauche avec port USB/MiniDP






Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec USB 2.0 Gestion du système XCC (en option)

Le connecteur peut fonctionner comme un connecteur USB 3.2 Gen 1 standard vers le système d’exploitation hôte ; il peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.

En outre, le connecteur peut fonctionner comme un port de gestion USB 2.0 Lenovo XClarity Controller. La connexion à Lenovo XClarity Controller est destinée principalement à une utilisation avec un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l’appareil et Lenovo XClarity Controller.

Pour plus d’informations sur l’utilisation de l’application Lenovo XClarity Mobile, consultez Documentation en ligne de l’application mobile Lenovo XClarity Administrator.

Connecteur USB 3.2 Gen 1 (5 Gbit/s)

Le connecteur peut être utilisé pour connecter un périphérique compatible USB, tel qu'un clavier USB, une souris USB ou un dispositif de stockage USB.

Connecteur Mini DisplayPort

Le connecteur Mini DisplayPort (MiniDP) peut être utilisé pour connecter un écran hautes performances et un écran Direct Drive avec un convertisseur vidéo ou tout autre périphérique utilisant un connecteur MiniDP. La résolution vidéo maximale est de 1 920 x 1 200 à 60 Hz.

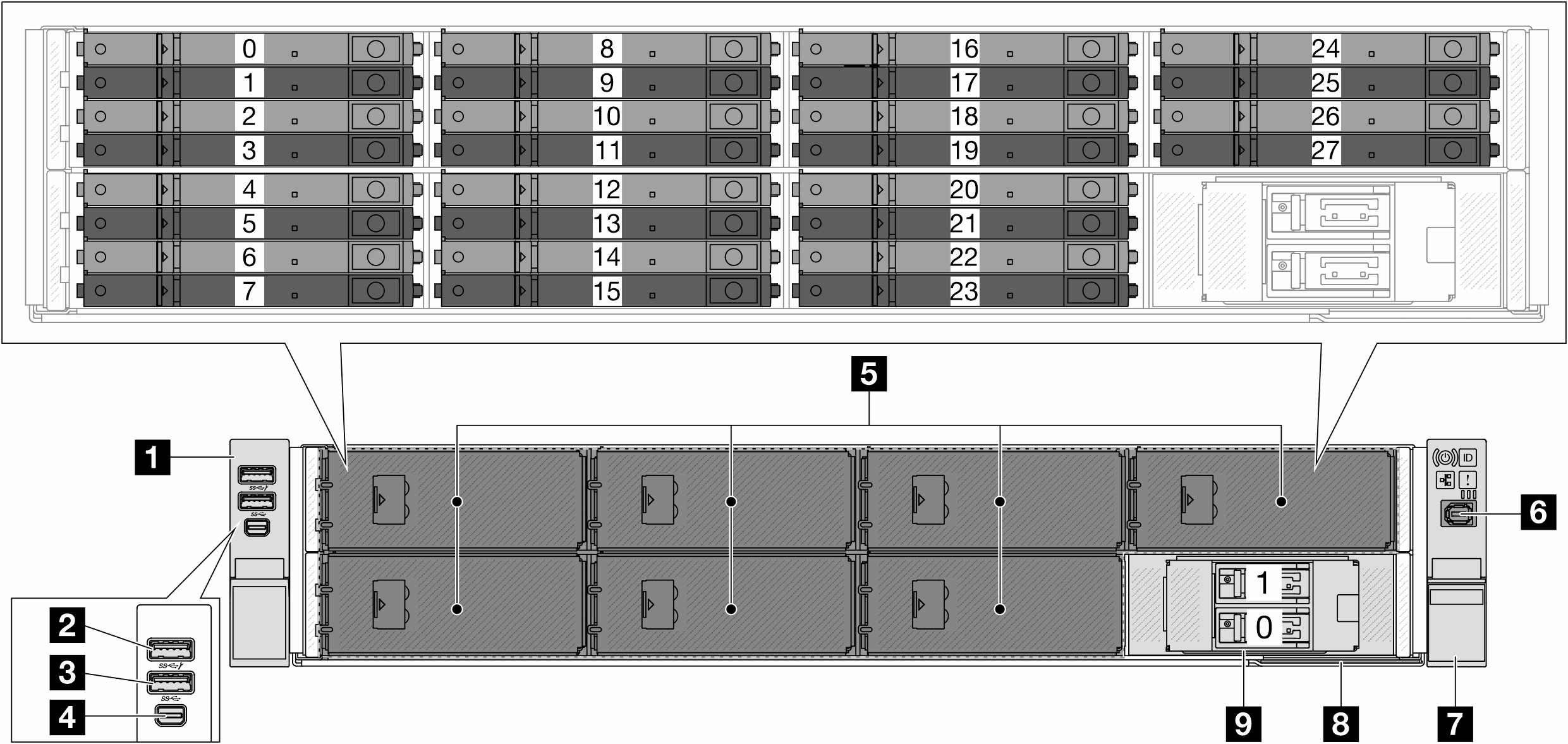

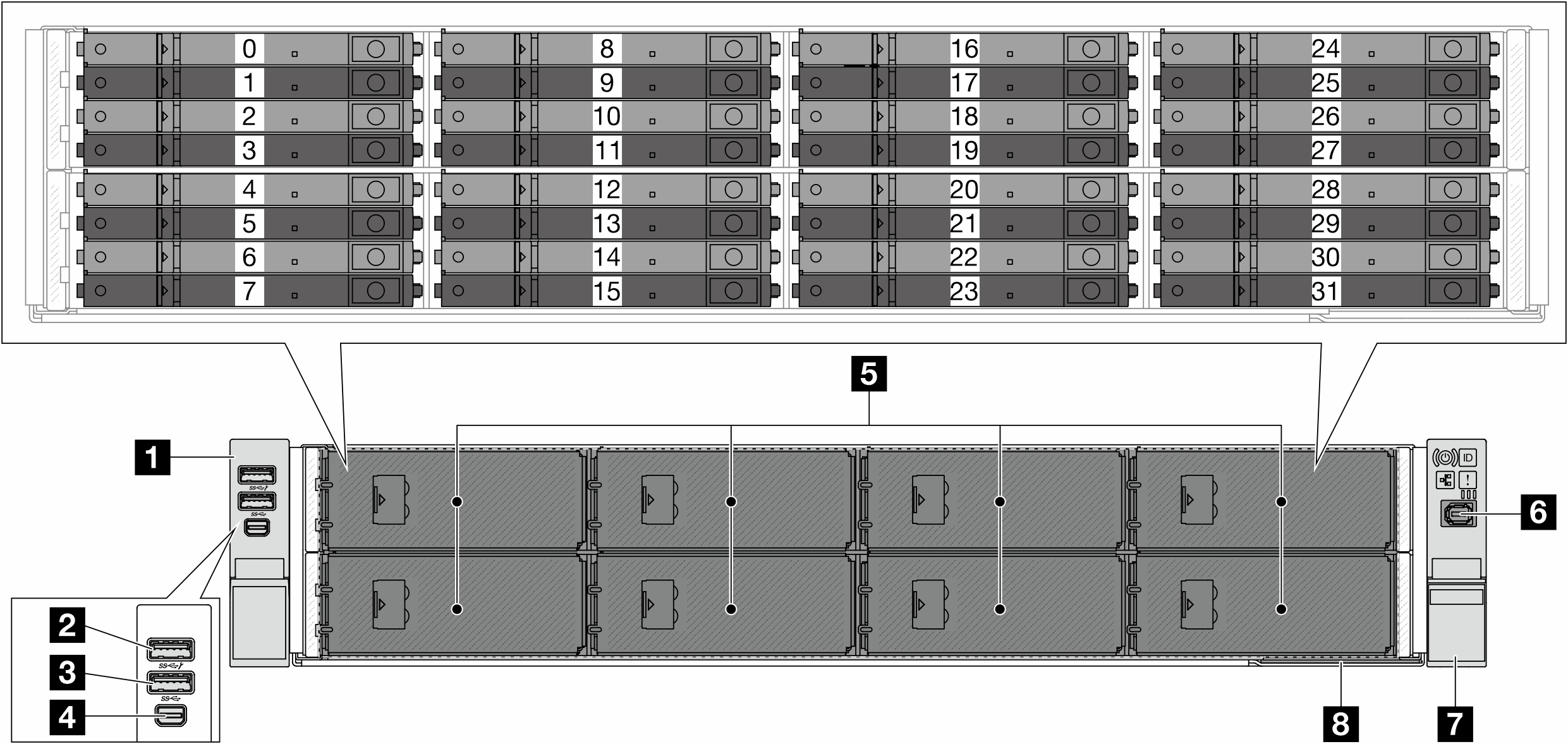

Baies d’unité

Les baies d’unité sont conçues pour les unités remplaçables à chaud ou les modules de mémoire CXL E3.S (CMM) non remplaçables à chaud. Le nombre d’unités ou CMM installés sur votre serveur varie selon le modèle. Lorsque vous installez des unités, respectez l’ordre des numéros de baie d’unité.
Remarque
Lorsque vous installez des unités remplaçables à chaud E3.S ou des CMM non remplaçables à chaud, suivez les configurations E3.S prises en charge dans Cheminement interne des câbles.

Obturateurs d'unité

L'obturateur d'unité sert à obturer une baie d'unité vide. L’intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d’unité sont occupées. Les baies d'unité vides doivent être occupées par des obturateurs d'unité.

Connecteur de diagnostic externe

Le connecteur permet de connecter un ensemble de diagnostic externe. Pour plus d'informations sur ses fonctions, voir Ensemble de diagnostics externe.

Étiquette amovible

L’étiquette d’accès réseau Lenovo XClarity Controller se trouve sur l’étiquette amovible. Le nom d’hôte Lenovo XClarity Controller par défaut et l’adresse locale du lien IPv6 (LLA) sont fournis sur l’étiquette.

Pour plus d’informations, voir Définition de la connexion réseau pour Lenovo XClarity Controller.

Baies d'unité M.2

Le serveur prend en charge deux unités M.2 remplaçables à chaud à l’avant ou à l’arrière.
