Boutons et voyants au niveau de la vue avant

Cette rubrique fournit des informations sur les boutons et voyants situés à l’avant du serveur. Selon le modèle, il est possible que votre serveur diffère de l’illustration présentée dans cette rubrique.

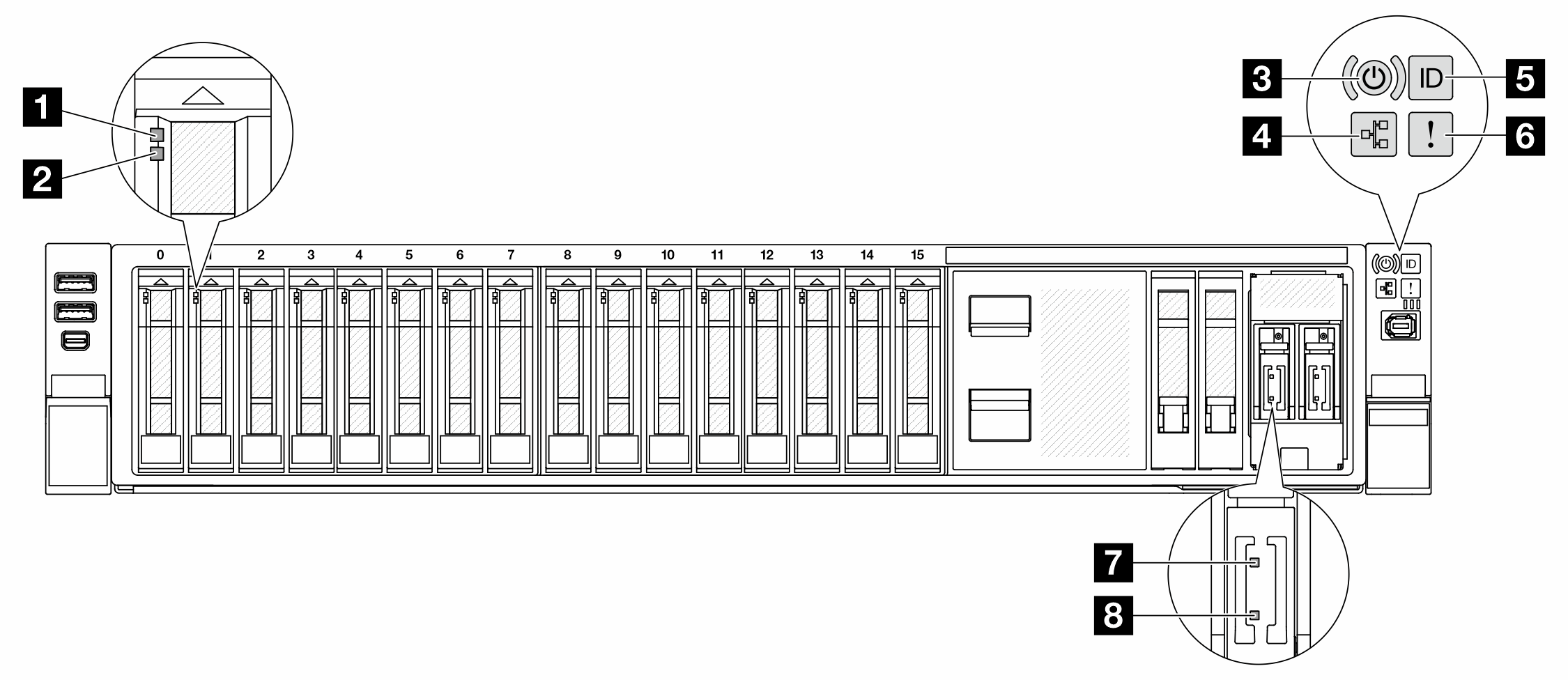

Boutons et voyants au niveau de la vue avant


Buttons and LEDs on the front view

1 Voyant d’activité de l’unité

Voir Voyants d'unité.

2 Voyant d’état de l’unité
3 Bouton d’alimentation avec voyant d’état de l’alimentation

Voir Boutons et voyants du panneau opérateur avant.

4 Voyant d'activité réseau
5 Bouton ID système avec voyant ID système
6 Voyant d’erreur système
7 Voyant d'activité de l'unité M.2

Voir Voyants M.2.

8 Voyant d'état de l'unité M.2
