前面図のボタンおよび LED

このトピックでは、サーバーの前面にあるボタンと LED について説明します。モデルによっては、ご使用のサーバーの外観は、このトピックに示す図と異なる場合があります。

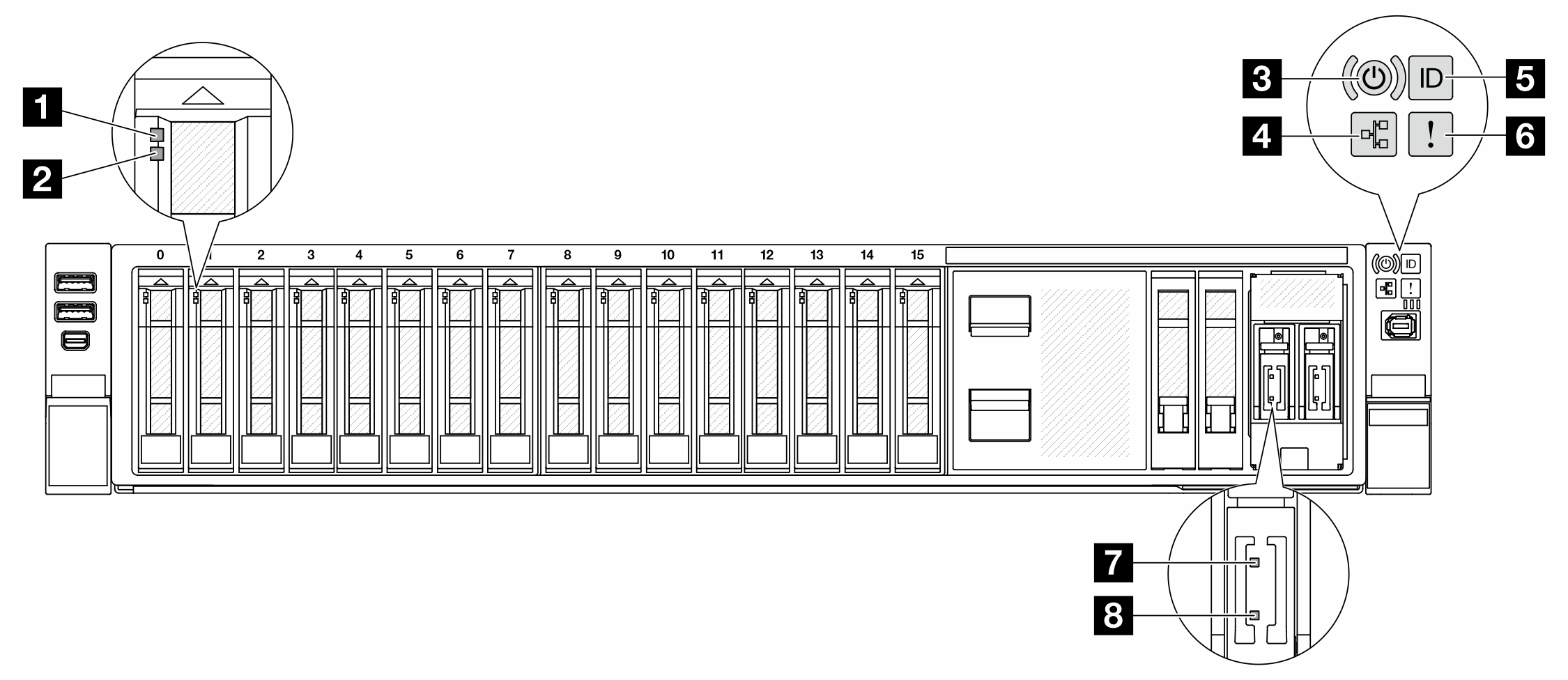

前面図のボタンおよび LED


Buttons and LEDs on the front view

1 ドライブ活動 LED

ドライブ LEDを参照してください。

2 ドライブ状況 LED
3 電源状況 LED を備えた電源ボタン

前面オペレーター・パネルの LED とボタンを参照してください。

4 ネットワーク活動 LED
5 システム ID ボタンとシステム ID LED
6 システム・エラー LED
7 M.2 ドライブ活動 LED

M.2 LEDを参照してください。

8 M.2 ドライブ状況 LED
